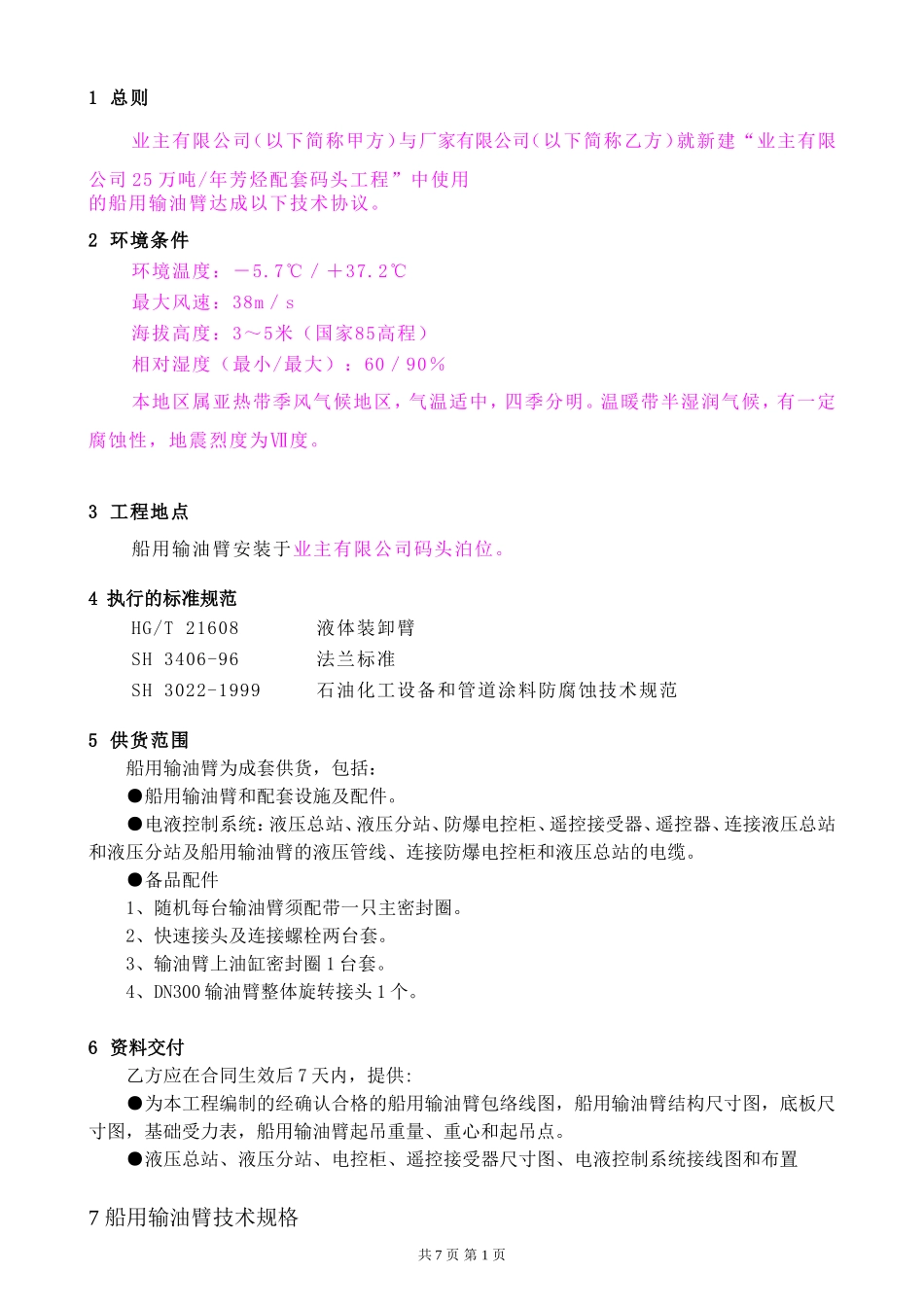

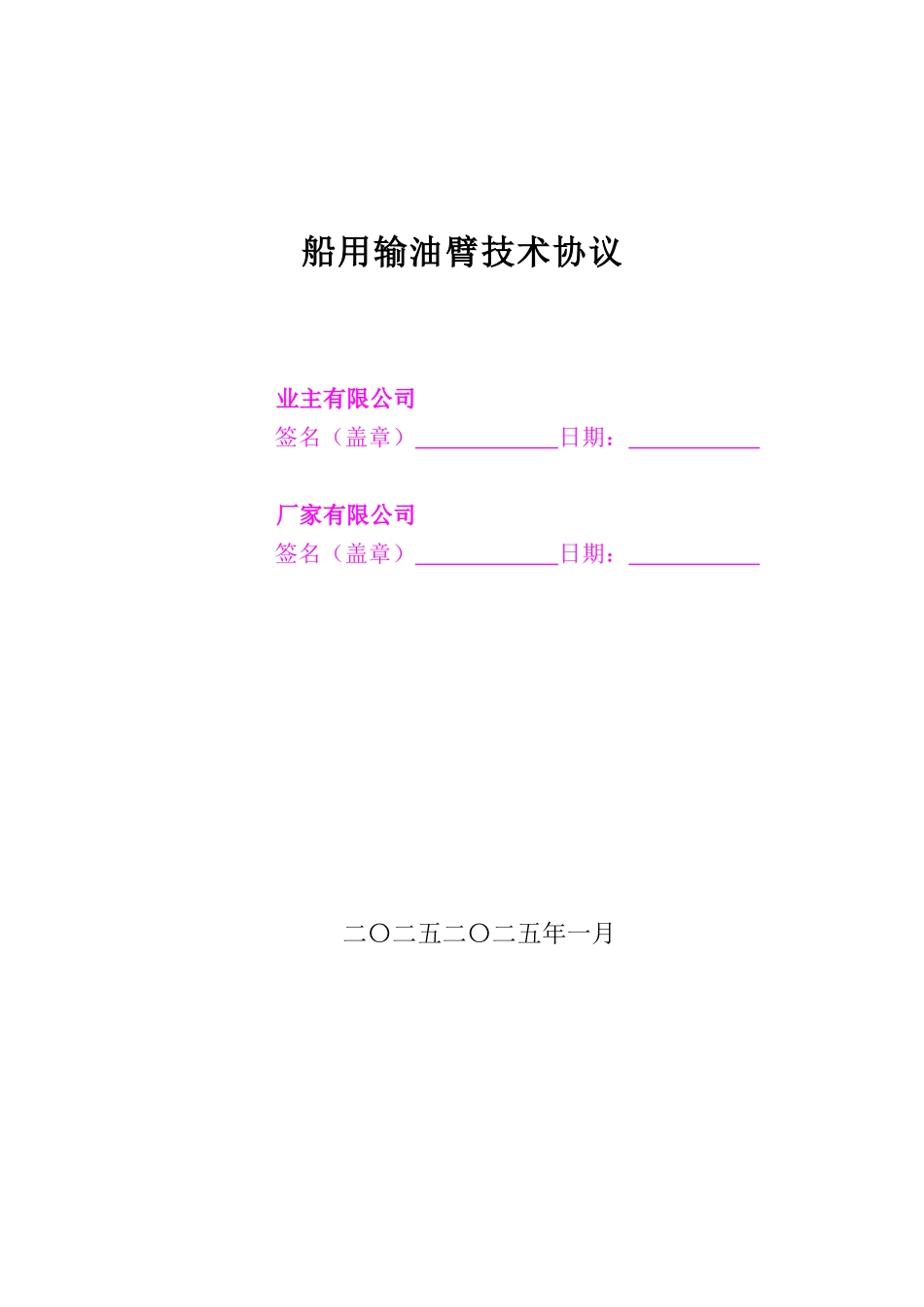

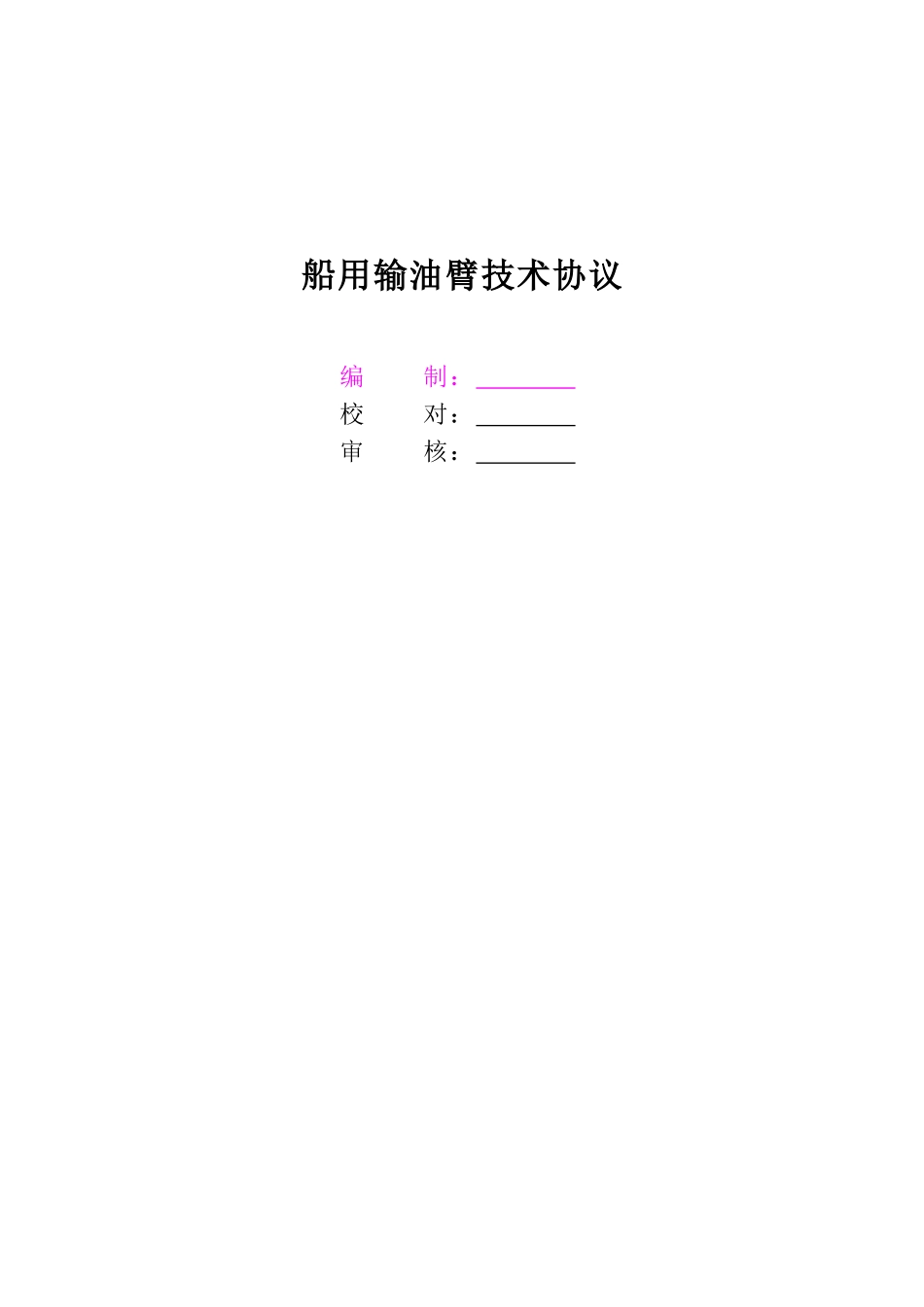

船用输油臂技术协议编制：校对：审核：船用输油臂技术协议业主有限公司签名（盖章）日期：厂家有限公司签名（盖章）日期：二〇二五二〇二五年一月1总则业主有限公司（以下简称甲方）与厂家有限公司（以下简称乙方）就新建“业主有限公司25万吨/年芳烃配套码头工程”中使用的船用输油臂达成以下技术协议。2环境条件环境温度：－5.7℃／＋37.2℃最大风速：38m／s海拔高度：3～5米（国家85高程）相对湿度（最小/最大）：60／90％本地区属亚热带季风气候地区，气温适中，四季分明。温暖带半湿润气候，有一定腐蚀性，地震烈度为Ⅶ度。3工程地点船用输油臂安装于业主有限公司码头泊位。4执行的标准规范HG/T21608液体装卸臂SH3406-96法兰标准SH3022-1999石油化工设备和管道涂料防腐蚀技术规范5供货范围船用输油臂为成套供货，包括：●船用输油臂和配套设施及配件。●电液控制系统：液压总站、液压分站、防爆电控柜、遥控接受器、遥控器、连接液压总站和液压分站及船用输油臂的液压管线、连接防爆电控柜和液压总站的电缆。●备品配件1、随机每台输油臂须配带一只主密封圈。2、快速接头及连接螺栓两台套。3、输油臂上油缸密封圈1台套。4、DN300输油臂整体旋转接头1个。6资料交付乙方应在合同生效后7天内，提供:●为本工程编制的经确认合格的船用输油臂包络线图，船用输油臂结构尺寸图，底板尺寸图，基础受力表，船用输油臂起吊重量、重心和起吊点。●液压总站、液压分站、电控柜、遥控接受器尺寸图、电液控制系统接线图和布置7船用输油臂技术规格共7页第1页业主有限公司25万吨/年芳烃配套码头工程船用输油臂技术协议书编号操作方式口径输送介质操作温度（℃）操作压力（MPa）最大流量（m3/h）吹扫方式TA901●手动DN150工业燃料油501.0300氮气TA902●手动DN150120#、200#溶剂油400.7150氮气TA903●液压DN300重油、180#溶剂油1401.0800蒸汽TA904●液压DN300重油、180#溶剂油501.0800蒸汽TA905●液压DN250工业燃料油401.01000抽底油泵TA906●手动DN150苯400.4300氮气TA907●手动DN200甲苯400.4300氮气TA908●手动DN200二甲苯、重芳烃400.89300氮气TA909●手动DN1506#溶剂油400.7300氮气TA910●手动DN200液化烃、C5、高幸C5402.23410氮气TA911●手动DN200粗工业燃料油、工业燃料油、石脑油501.0700氮气TA912●手动DN200120#、200#溶剂油400.7300氮气TA913●液压DN250重油、重馏分油，腊油1401.0200蒸汽、蒸汽注：TA910输油臂带气相返回线。8船用输油臂的技术要求8.1乙方应根据本技术协议书提供的码头和油轮参数（见附表一）并参照乙方的经验数据进行船用输油臂包络线图和结构尺寸图的设计，设计的工作包络范围应满足规定的包络范围，各运动部件之间不得发生机械干涉。乙方设计的船用输油臂包络线图和结构尺寸图需经业主和设计方确认后方可生产。8.2乙方应根据本技术协议书提供的码头工作平台平面布置图（附图二）提出电液控制系统的平面布置推荐方案，提交设计方确认。8.3船用输油臂的要求结构型式●旋转平衡式材质内外臂●20号钢立柱●20号钢密封圈●增强聚四氟乙烯注1输油臂外防腐●常温型注2共7页第2页业主有限公司25万吨/年芳烃配套码头工程船用输油臂技术协议书输油臂颜色●桔黄色可选设施●绝缘法兰●手动快速接头●真空短路装置注3●三维接头排放装置支腿●越限声光报警系统●遥控●立柱排放装置其它要求●旋转接头应为可拆卸式●应有机械锁紧机构注1：乙方将同一规格输油臂的各旋转接头的主密封圈统一成一个尺寸，即每台输油臂主密封只用一种型号的密封圈。与船对接法兰上的密封为“O”形圈密封，法兰上只须开如下规格的槽：DN400为外径443×432×9，DN350为外径343×332×9。注2：常温型外防腐为：抛丸除锈达Sa2.5级后，涂环氧富锌底漆二遍，云铁氯化橡胶防锈漆二遍，氯化橡胶面漆二遍，涂层干膜总厚度应大于250μm。注3：原料油输油臂TA903、TA904、TA913不带真空短路装置。8.4电液控制系统的要求项目液压分站无线遥控器有线遥控器液压总站遥控接受器电控柜在线监测越限声光报警系统控制室现场工作平台2#泊位3台3只1只1台1只1台√√5#泊位1台3只1只1台1只1台√√防爆等级和防护等级dⅡ...
