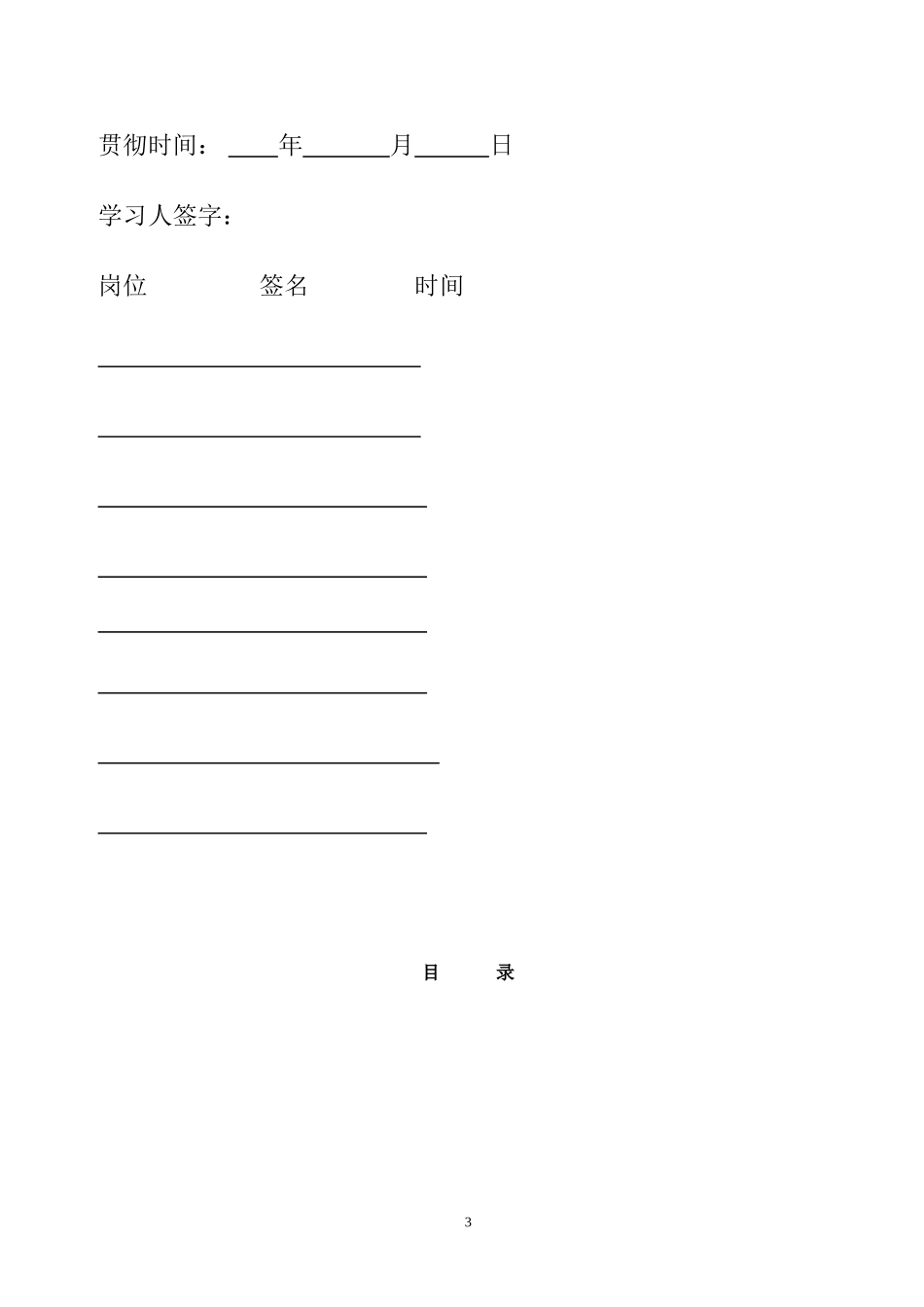

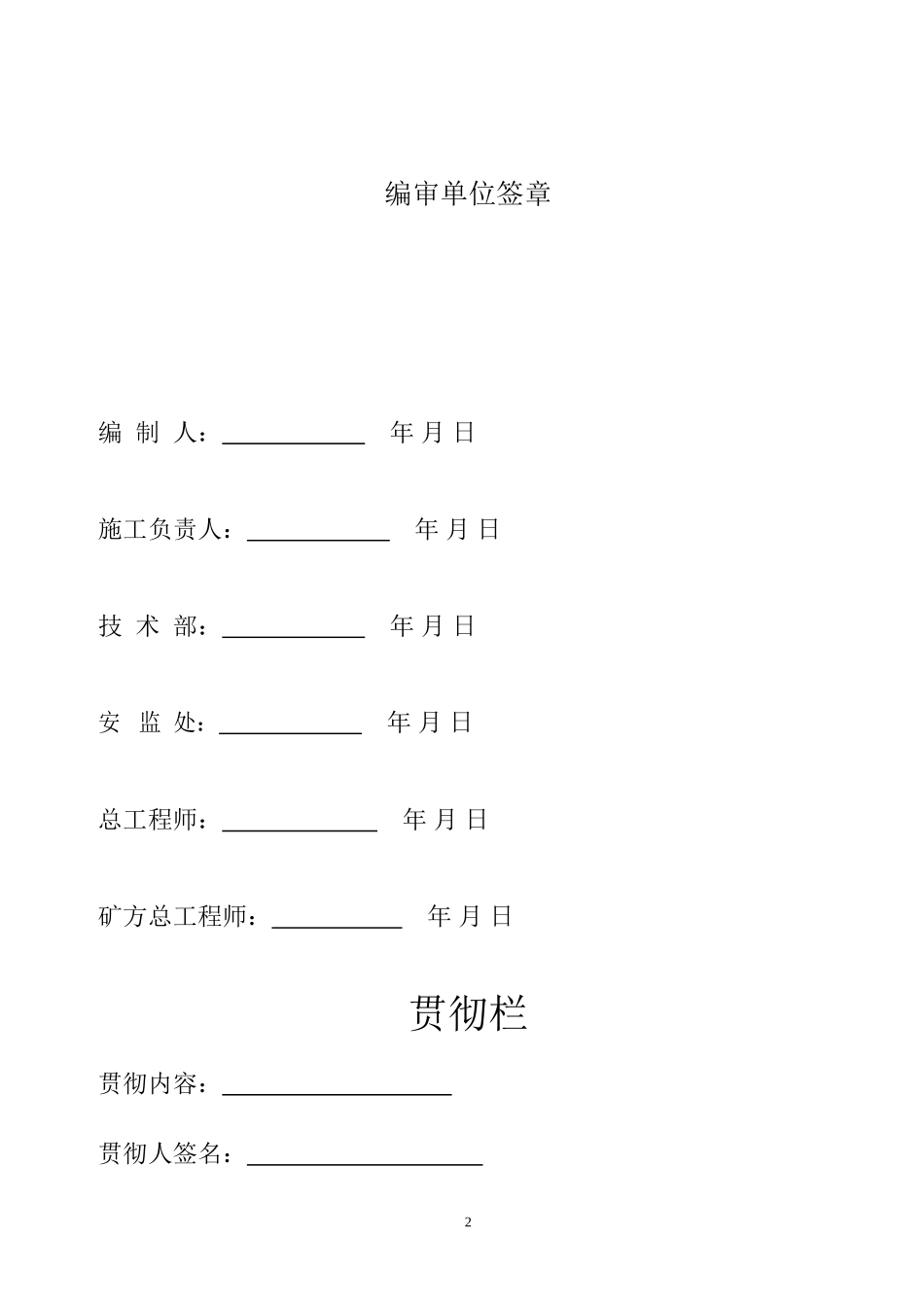

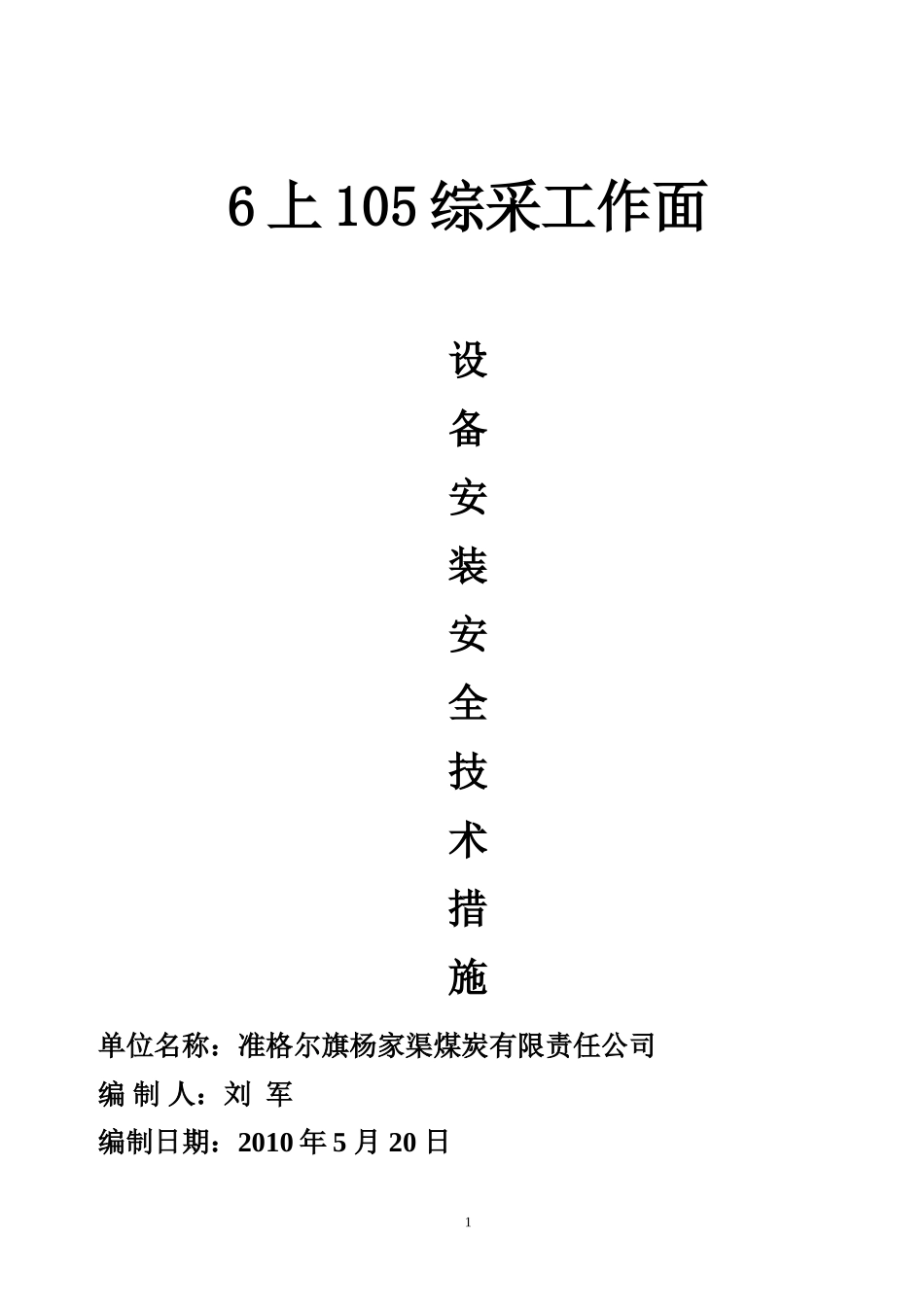

6上105综采工作面设备安装安全技术措施单位名称：准格尔旗杨家渠煤炭有限责任公司编制人：刘军编制日期：2010年5月20日1编审单位签章编制人：年月日施工负责人：年月日技术部：年月日安监处：年月日总工程师：年月日矿方总工程师：年月日贯彻栏贯彻内容：贯彻人签名：2贯彻时间：年月日学习人签字：岗位签名时间目录3第一章：…………………………………………………工作面概况第二章：…………………………………………………安装主要设备第三章：…………………………………………………劳动组织第四章：…………………………………………………安装前准备工作第五章：…………………………………………………危险源辨识第六章：…………………………………………………设备装卸及运输第七章：…………………………………………轨道铺设及设备安装方案第八章：………………………………………………安装质量要求第九章………………………………………………避灾路线附：所需图纸第一章工作面概况1、工作面概况：工作面长157米，切眼开宽后5米，该面老顶为9.95-16.5/13.0m的中岩石，灰白色，成份以长、石英为主，泥质胶结，含少量暗色矿物，岩性坚硬。f=6.0-13.0；直接顶为1.08-6.0/3.6m的粉砂岩，灰黑色，成份以石英为主，长石次之，致密性脆，含植物根部化石碎片。f=3-5；伪顶为0-1.0/0.5m泥岩，灰黑色，富含植物根部及叶部化石，易破碎冒落。工作面切眼采用锚杆+钢筋锚带+菱形网联合支护，局部单体配铰接顶梁加强支护。2、工作面水文地质概况：该面煤层起伏变化不大，煤层倾角2-6°，平均45°，宽缓褶曲发育。对该面回采有影响的含水层为顶底板岩石，是直接冲水含水层，顶板砂岩平均厚39m，底板砂岩平均厚6.5m，其富水性弱，涌水形式为煤层顶底板渗水、淋水，对正常回采影响较小，。由于煤层埋藏浅，易受地表水的影响，所以在阴雨天气，应避免下井施工；煤层上距侏罗系砂岩含水层133-136m，侏罗系砂岩水不会对工作面回采造成充水威胁。预计正常涌水量15m³，最大涌水量50m³/h。应建立完善的排水系统，防止积水。3、工作面瓦斯与煤层概况：本矿为低瓦斯矿井，煤层爆炸指数为38.55%，有煤层爆炸危险。煤层有自然发火倾向，自然发火期为3-6个月，最短自然发火期为33天，应及时洒水灭尘。煤层底板温度为33.5℃左右，地压约11.5MPa。附：工作面绞车布置如图第二章安装的主要设备该工作面安装主要设备如下：1、液压支架：ZY5000-13.5/26100架2、工作面刮板运输机：SZB-630/220型1部3、MG160/390双滚筒电牵引采煤机1台4、转载机SGZ-730/751部6、乳化液泵站BRW125/31.5两泵一箱7、喷雾泵：BPW316/6.3一箱一泵8、移变:KBSGZY800KUA一台9、溃电开关:KBZ-4003台10、真空磁力起动器:QJZ-3153台11、真空磁力起动器:QJZ-2006台12、安装皮带机尾1套13、铺设22kg轨道1000米，道岔四组，道木1300根14、安装40Kw调度绞车2部，20T回柱绞车5部，14T回柱绞车1部，55KW绞车2部80N开关7台15、敷设电缆、管路等16、工作面供电第三章劳动组织为合理使用好劳动力，以较快的速度安全、保质、保量按期完成安装任务，此项工程投入三班的人力，（分早班、中班、夜班三班施工），管理人员分班盯岗，5负责施工中的安全、施工程序及施工进度等。第四章安装前准备工作一、地面准备：1、准备足够数量的各类车量。2、各相关单位对井下的所有设备的完好性进行全面的配套检查试验，保证所有设备符合安装使用要求。3、所有下井设备必须设专人清点、验收、登记、编号，各设备按安装顺序下井。设备的各部件也应该按安装顺序编号，并按编号顺序入井。4、准备好起重、运输用的绞车、手拉葫芦、导向轮等其他专用工具。5、所有液压部件、接头、液压管等物品入井前必须盖好防尘盖，并由专人进行检查。二、运送准备工作量如下：井下准备：1、按所运设备的重量、外型尺寸、详细检查所有运输线路，保证绞车、钢丝绳、轨型、轨道铺设质量、弯道曲率半径、车场竖曲线、道岔及线路安全距离等符合综采设备运输要求，确保工作面高度（轨面至锚杆端头）不低于2米，必要时进行模拟运输，发现问题及时处理。（1）、轨道铺设质量：所有轨...
