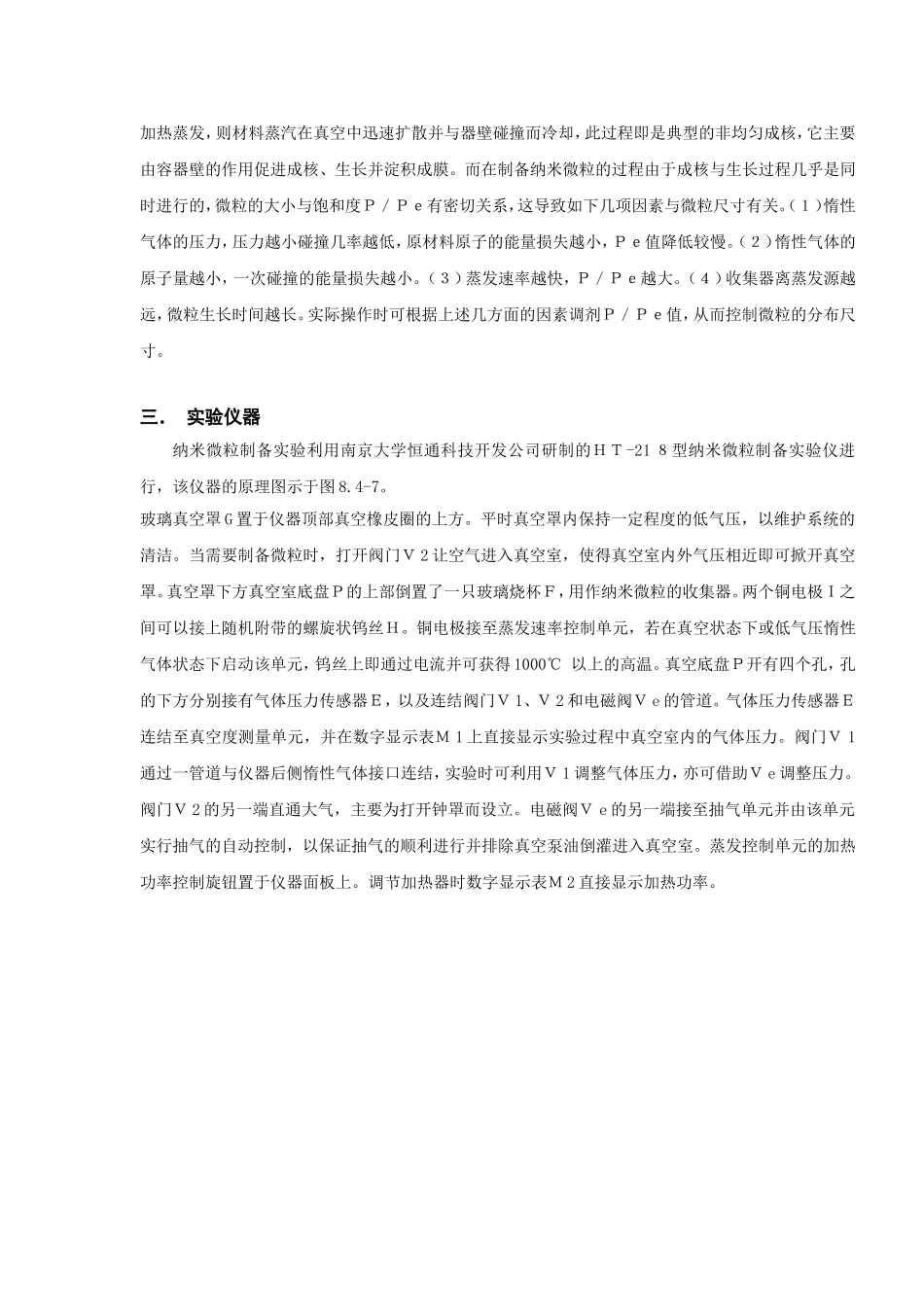

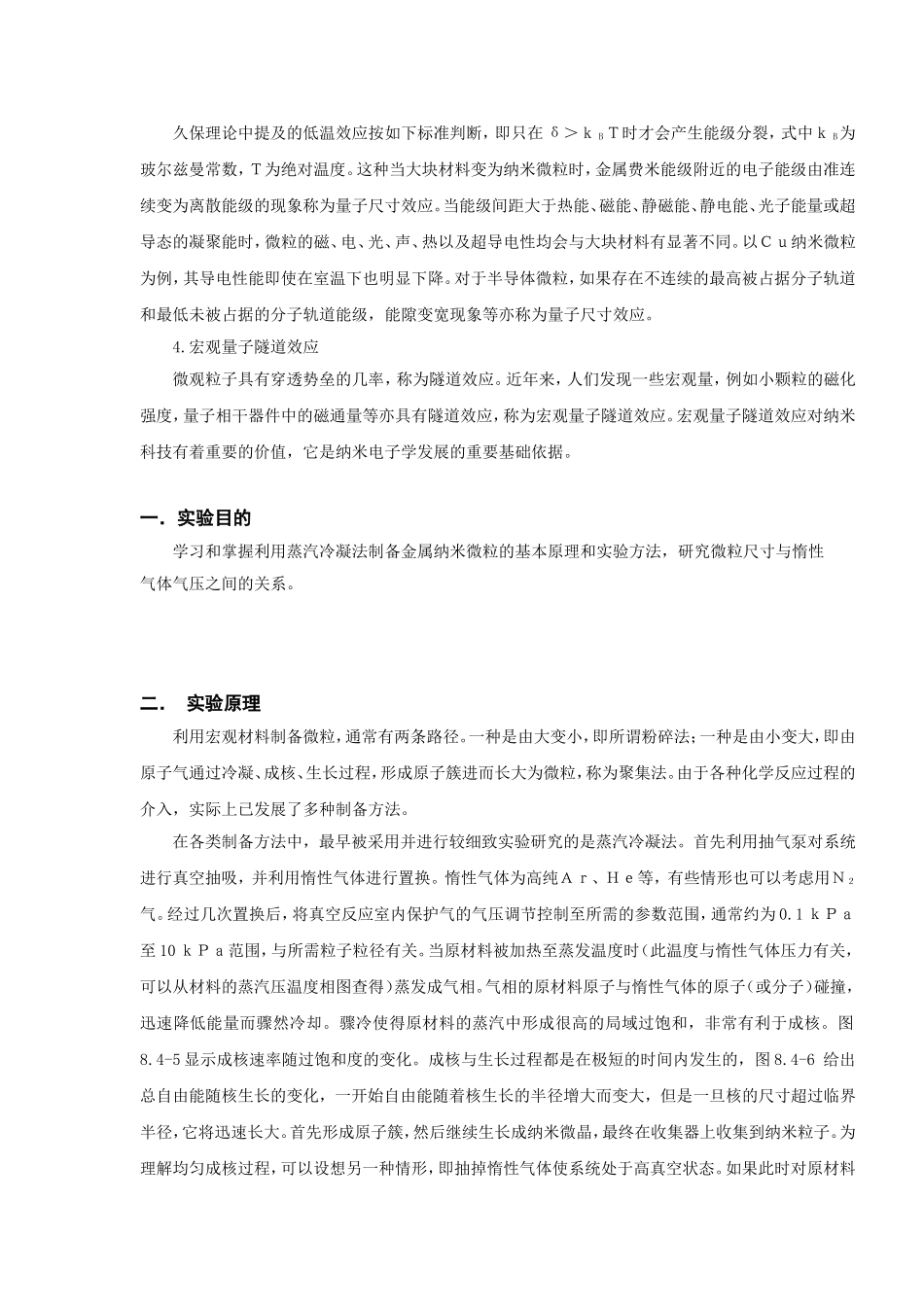

蒸汽冷凝法制备金属纳米微粒VIP专享VIP免费

蒸汽冷凝法制备纳米颗粒南京大学匡亚明学院071242037姚路驰摘要：本文简述了冷凝法制备纳米颗粒铜的原理，方法，同时介绍了实验中的一些主要步骤，并对结果做了一些讨论分析，给出了不同压力下颗粒大小和色泽的解释。关键字：纳米颗粒铜蒸汽冷凝法引言20世纪80年代末以来，一项令世人瞩目的纳米科学技术正在迅速发展。纳米科技将在21世纪促使许多产业领域发生革命性变化。关注纳米技术并尽快投入到与纳米科技有关的研究，是本世纪许多科技工作者的历史使命。纳米材料与宏观材料相比具有以下的一些特殊效应。1.小尺寸效应纳米材料的尺度与光波波长、德布罗意波长以及超导态的相干长度或透射深度等物理特征尺寸相当或更小，宏观晶体的周期性边界条件不再成立，导致材料的声、光、电、磁、热、力学等特性呈现小尺寸效应。例如各种金属纳米颗粒几乎都显现黑色，表明光吸收显著增加；许多材料存在磁有序向无序转变，导致磁学性质异常的现象；声子谱发生改变，导致热学、电学性质显著变化。2.表面效应以球形颗粒为例，单位质量材料的表面积（称为比表面积）反比于该颗粒的半径。因此当半径减小时比表面积增大。例如将一颗直径１μｍ的颗粒分散成直径10ｎｍ的颗粒，颗粒数变为100万颗，总比表面积增大100倍。表面原子数比例。表面能等也相应地增大，从而表面的活性增高。洁净的金属纳米微粒往往会在室温环境的空气中燃烧（表面有薄层氧化物时相对稳定），这是必须面对的问题，但是反过来也为优良的催化剂提供了现实可能。3.量子尺寸效应传统的电子能带理论表明，金属费米能级附近电子能级是连续的。但是按照著名的久保（ｋｕｂｏ）理论，低温下纳米微粒的能级不连续。相邻电子能级间距δ与微粒直径相关，随着微粒直径变小，电子能级间距变大。久保理论中提及的低温效应按如下标准判断，即只在δ＞ｋBＴ时才会产生能级分裂，式中ｋB为玻尔兹曼常数，Ｔ为绝对温度。这种当大块材料变为纳米微粒时，金属费米能级附近的电子能级由准连续变为离散能级的现象称为量子尺寸效应。当能级间距大于热能、磁能、静磁能、静电能、光子能量或超导态的凝聚能时，微粒的磁、电、光、声、热以及超导电性均会与大块材料有显著不同。以Ｃｕ纳米微粒为例，其导电性能即使在室温下也明显下降。对于半导体微粒，如果存在不连续的最高被占据分子轨道和最低未被占据的分子轨道能级，能隙变宽现象等亦称为量子尺寸效应。4.宏观量子隧道效应微观粒子具有穿透势垒的几率，称为隧道效应。近年来，人们发现一些宏观量，例如小颗粒的磁化强度，量子相干器件中的磁通量等亦具有隧道效应，称为宏观量子隧道效应。宏观量子隧道效应对纳米科技有着重要的价值，它是纳米电子学发展的重要基础依据。一．实验目的学习和掌握利用蒸汽冷凝法制备金属纳米微粒的基本原理和实验方法，研究微粒尺寸与惰性气体气压之间的关系。二．实验原理利用宏观材料制备微粒，通常有两条路径。一种是由大变小，即所谓粉碎法；一种是由小变大，即由原子气通过冷凝、成核、生长过程，形成原子簇进而长大为微粒，称为聚集法。由于各种化学反应过程的介入，实际上已发展了多种制备方法。在各类制备方法中，最早被采用并进行较细致实验研究的是蒸汽冷凝法。首先利用抽气泵对系统进行真空抽吸，并利用惰性气体进行置换。惰性气体为高纯Ａｒ、Ｈｅ等，有些情形也可以考虑用Ｎ２气。经过几次置换后，将真空反应室内保护气的气压调节控制至所需的参数范围，通常约为0.1ｋＰａ至10ｋＰａ范围，与所需粒子粒径有关。当原材料被加热至蒸发温度时（此温度与惰性气体压力有关，可以从材料的蒸汽压温度相图查得）蒸发成气相。气相的原材料原子与惰性气体的原子（或分子）碰撞，迅速降低能量而骤然冷却。骤冷使得原材料的蒸汽中形成很高的局域过饱和，非常有利于成核。图8.4-5显示成核速率随过饱和度的变化。成核与生长过程都是在极短的时间内发生的，图8.4-6给出总自由能随核生长的变化，一开始自由能随着核生长的半径增大而变大，但是一旦核的尺寸超过临界半径，它将迅速长大。首先形成原子簇，然后继续生长成纳米微晶，最终在收集器上收集到纳米粒子。为理解均匀...
