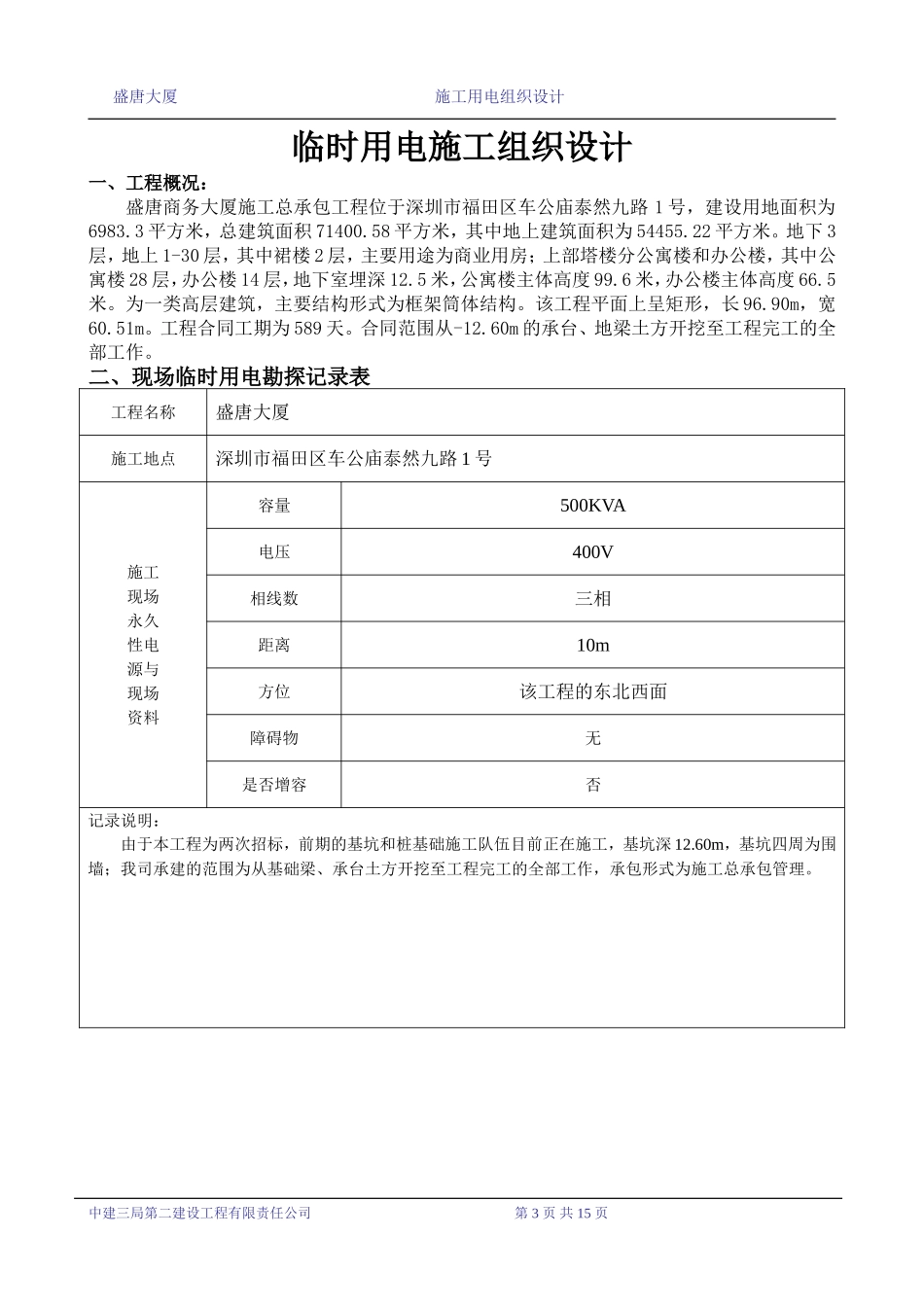

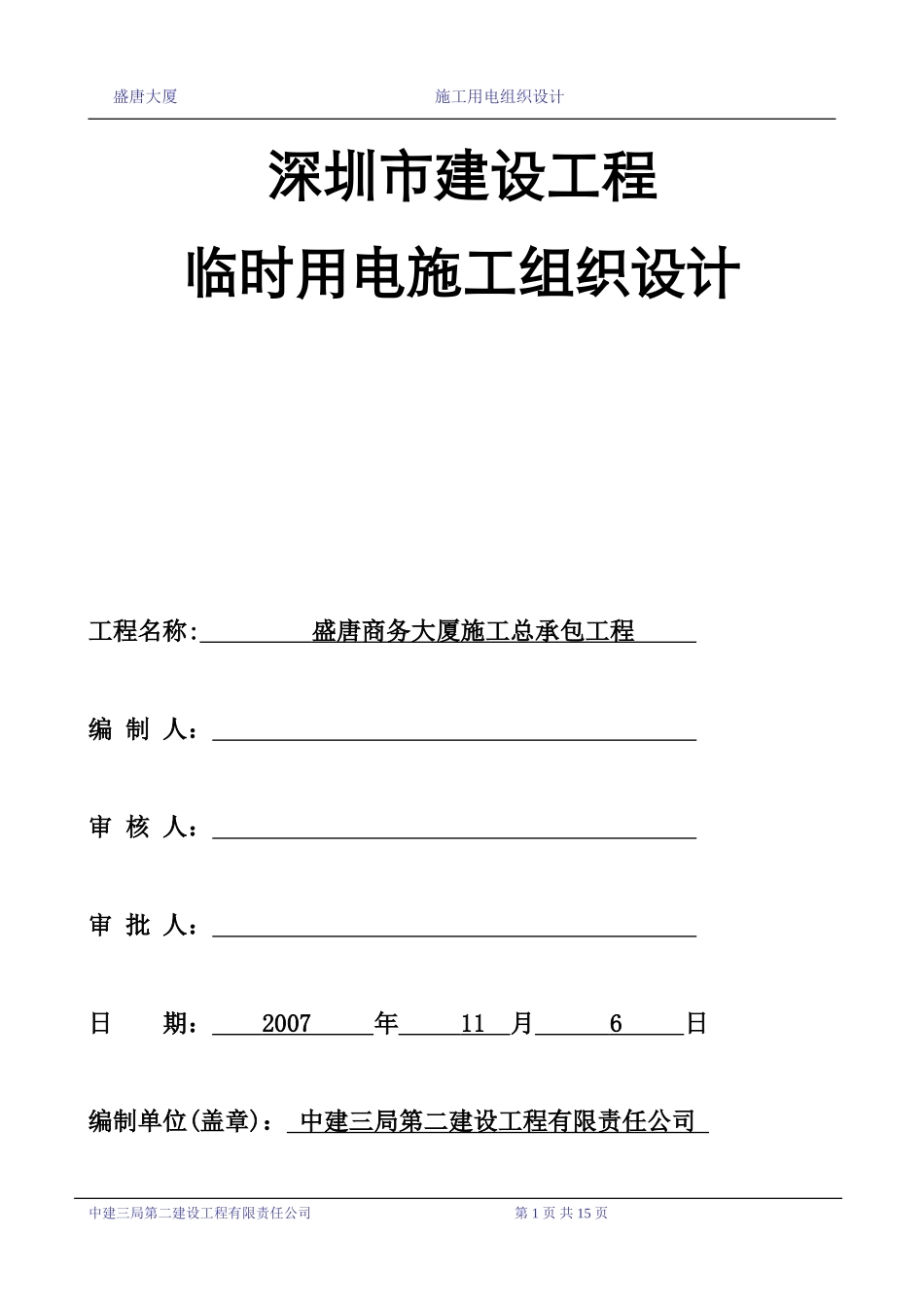

盛唐大厦施工用电组织设计深圳市建设工程临时用电施工组织设计工程名称:盛唐商务大厦施工总承包工程编制人：审核人：审批人：日期：2007年11月6日编制单位(盖章)：中建三局第二建设工程有限责任公司中建三局第二建设工程有限责任公司第1页共15页盛唐大厦施工用电组织设计中建三局第二建设工程有限责任公司第2页共15页盛唐大厦施工用电组织设计临时用电施工组织设计一、工程概况：盛唐商务大厦施工总承包工程位于深圳市福田区车公庙泰然九路1号，建设用地面积为6983.3平方米，总建筑面积71400.58平方米，其中地上建筑面积为54455.22平方米。地下3层，地上1-30层，其中裙楼2层，主要用途为商业用房；上部塔楼分公寓楼和办公楼，其中公寓楼28层，办公楼14层，地下室埋深12.5米，公寓楼主体高度99.6米，办公楼主体高度66.5米。为一类高层建筑，主要结构形式为框架筒体结构。该工程平面上呈矩形，长96.90m，宽60.51m。工程合同工期为589天。合同范围从-12.60m的承台、地梁土方开挖至工程完工的全部工作。二、现场临时用电勘探记录表工程名称盛唐大厦施工地点深圳市福田区车公庙泰然九路1号施工现场永久性电源与现场资料容量500KVA电压400V相线数三相距离10m方位该工程的东北西面障碍物无是否增容否记录说明：由于本工程为两次招标，前期的基坑和桩基础施工队伍目前正在施工，基坑深12.60m，基坑四周为围墙；我司承建的范围为从基础梁、承台土方开挖至工程完工的全部工作，承包形式为施工总承包管理。中建三局第二建设工程有限责任公司第3页共15页盛唐大厦施工用电组织设计三、工程施工配备电气设备情况序号电气设备名称规格型号台数单台功率（KW）合计功率（KW）备注01塔式起重机QTZ5016QTZ5013250459502施工电梯SCD200/2002448803砼输送泵HBT80290180一台为柴油动力泵04竖焊机MBX3-630422KVA88KVAFZ=45%05对焊机UN-1001100KVA100KVAFZ=60%06交流电焊机BX1-315413KVA52KVAFZ=60%07钢筋弯曲机GWB40B33908钢筋切断机GQ40-Ⅱ33909卷扬机(冷拉)JJM-217.57.510砼搅拌机JZC35027.51511多级水泵/17.57.512潜水泵/32.26.613插入式震动器/101.11114立式冲击夯HCD70B22.24.415手持电动工具///3016施工现场照明///4017生活区用电///40重新租赁场地四、用电设备的计算负荷中建三局第二建设工程有限责任公司第4页共15页盛唐大厦施工用电组织设计序号回路设备名称功率(KW)需要系数(Kc)功率因数COSфtgф暂载率Jc有功功率PjS(KW)无功功率QjS(Kvar)视在功率SjS(KVA)计算电流IjS(A)01第一回路塔式起重机700.30.651.16925%2124.5532.3149.0802输送泵900.50.651.16925%4552.6169.22105.203竖焊机440.450.51.73265%7.9813.8215.9624.2404电焊机260.450.51.73265%4.718.179.1713.9305第二回路塔式起重机600.30.651.16925%1821.0427.6942.0706施工电梯220.30.651.16925%6.67.7210.1515.4207搅拌机7.50.80.71.0266.128.5713.0208竖焊机440.450.51.73265%3.9913.8215.9624.2409电焊机260.450.51.73265%4.718.179.1713.9310第三回路钢筋弯曲机90.30.51.7322.74.685.408.211施工电梯220.30.651.16925%6.67.7210.1515.412钢筋切断机90.30.51.7322.74.685.408.213对焊机1000.450.51.73265%31.5654.6763.195.8714冷拉卷扬机7.50.50.750.883.753.357.615搅拌机7.50.80.71.0266.128.5713.0216第四回路办公室201102002030.3917合计计算公式：公式中各符号的含义：一、长期工作工作制电机：有功计算负荷：P=KcPe二、反复短时工作制的电机：有功计算负荷：P=2KcPe√Jc三、电焊机：有功计算负荷：P=KcSe√JcCOSфe四、照明灯具：有功计算负荷：P=KcPe五、S=√P2+Q2六、Qjs=Pjstgφ七、Ijs=Sjs/(√3u)P——计算有功功率Q——无功功率Pe——额定有功功率S——视在功率Kc——需用系数Se——额定视在功率Jc——暂载率（一般电焊机取65%，电动机取25%）COSфe——在Se时的额定功率因数，一般取0.87中建三局第二建设工程有限责任公司第5页共15页盛唐大厦施工用电组织设计五、变压器的选用及线路设计变压器的选用总计算负荷有功功率PJS(KW)无功功率QJS(KW)同时系数Kt191.3237.190.9计算结果考虑变压器有功功率损耗和无功功率损耗SJS...
