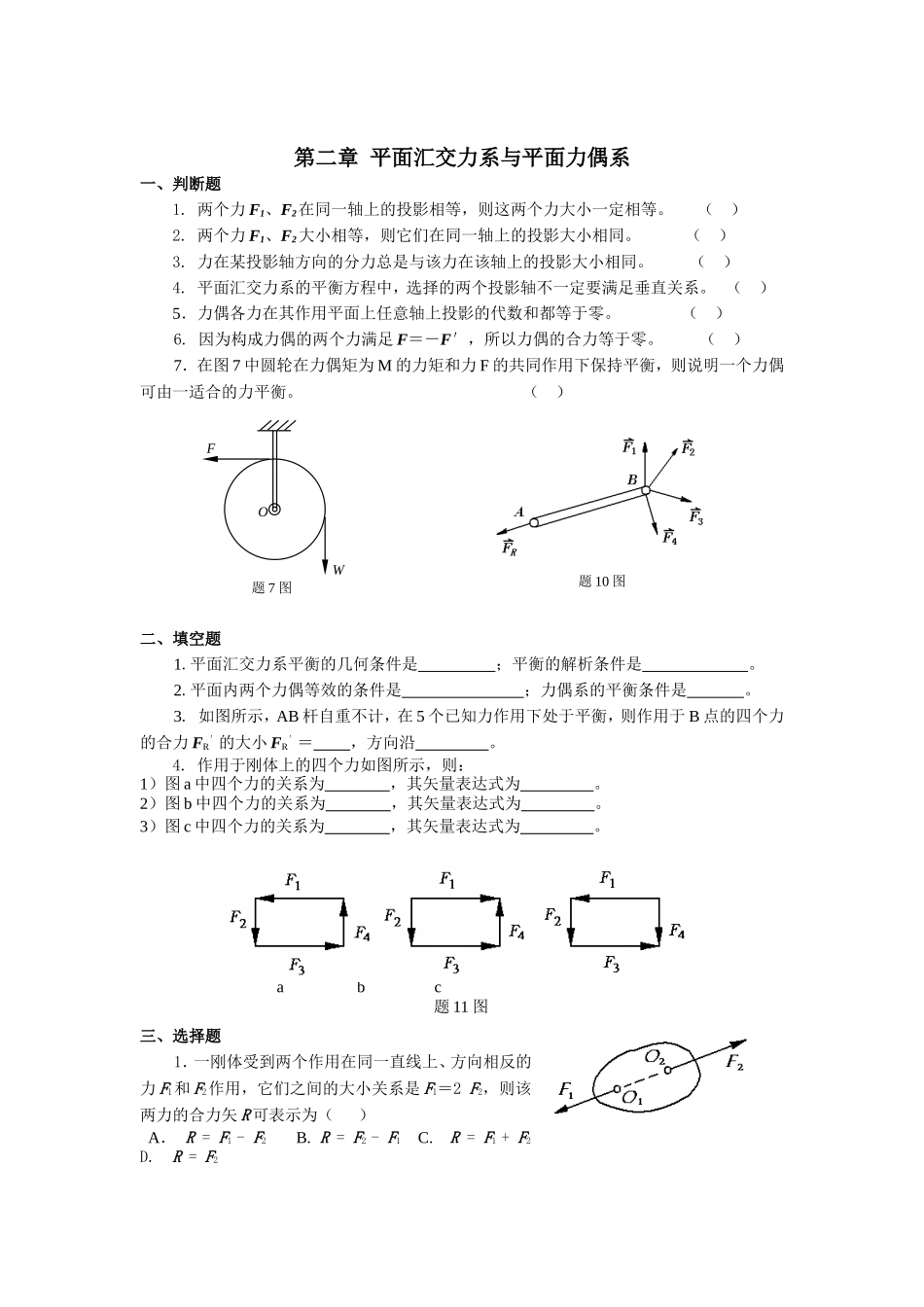

第二章平面汇交力系与平面力偶系一、判断题1.两个力F1、F2在同一轴上的投影相等，则这两个力大小一定相等。（）2.两个力F1、F2大小相等，则它们在同一轴上的投影大小相同。（）3.力在某投影轴方向的分力总是与该力在该轴上的投影大小相同。（）4.平面汇交力系的平衡方程中，选择的两个投影轴不一定要满足垂直关系。（）5．力偶各力在其作用平面上任意轴上投影的代数和都等于零。（）6.因为构成力偶的两个力满足F＝－F′，所以力偶的合力等于零。（）7．在图7中圆轮在力偶矩为M的力矩和力F的共同作用下保持平衡，则说明一个力偶可由一适合的力平衡。（）二、填空题1.平面汇交力系平衡的几何条件是；平衡的解析条件是。2.平面内两个力偶等效的条件是；力偶系的平衡条件是。3.如图所示，AB杆自重不计，在5个已知力作用下处于平衡，则作用于B点的四个力的合力FR′的大小FR′＝，方向沿。4.作用于刚体上的四个力如图所示，则：1）图a中四个力的关系为，其矢量表达式为。2）图b中四个力的关系为，其矢量表达式为。3）图c中四个力的关系为，其矢量表达式为。三、选择题1．一刚体受到两个作用在同一直线上、方向相反的力F1和F2作用，它们之间的大小关系是F1＝2F2，则该两力的合力矢R可表示为（）A．R=F1-F2B.R=F2-F1C.R=F1+F2D.R=F2FWO题7图题10图abc题11图2.某力F在某轴上的投影的绝对值等于该力的大小，则该力在另一任意与之共面的轴上的投影为：（）A.一定等于零；B.不一定等于零；C.一定不等于零；D.仍等于该力的大小。四、计算题1.图示四个平面共点力作用于物体的O点。已知F1=F2=200KN，F3=300KN，F4=400KN力水平向右。用解析法求它们的合力的大小和方向。2.简易起重装置如图所示，如A、B、C三处均可简化为光滑铰链连接，各杆和滑轮的自重可以不计，忽略滑轮的大小；起吊重量。求直杆AB，AC所受力的大小，并说明其受拉还是受压。3.梁AB的支座如图所示，在梁的中点作用一力P=20KN，力与梁的轴线成角。如梁的重量略去不计，试求梁的支座反力。6045O1501F2F3F4FABCG3045ABP452m452m4.一力偶矩为M的力偶作用在直角曲杆ADB上。如果这曲杆用不同方式支承如图a和b，不计杆重，求每种支承情况下支座A，B对杆的约束反力。5.图示多轴钻床在水平工作台上钻孔时，每个钻头的切削刀刃作用于工件的力在水平面内构成一力偶。已知切削力力偶矩大小分别为，求工件受到的合力偶的力偶矩。若工件在A，B两处用螺栓固定，，求螺栓所受的水平力。ABDMa2aABL1m2m3m6.在图示机构中，曲柄OA上作用一力偶，其力偶矩为M；另在滑块D上作用水平力F。机构尺寸如图所示，各杆重量不计。求当机构平衡时，力F与力偶矩M的关系。ABCDOMθllFθa
