数控钻床操作说明书VIP专享VIP免费

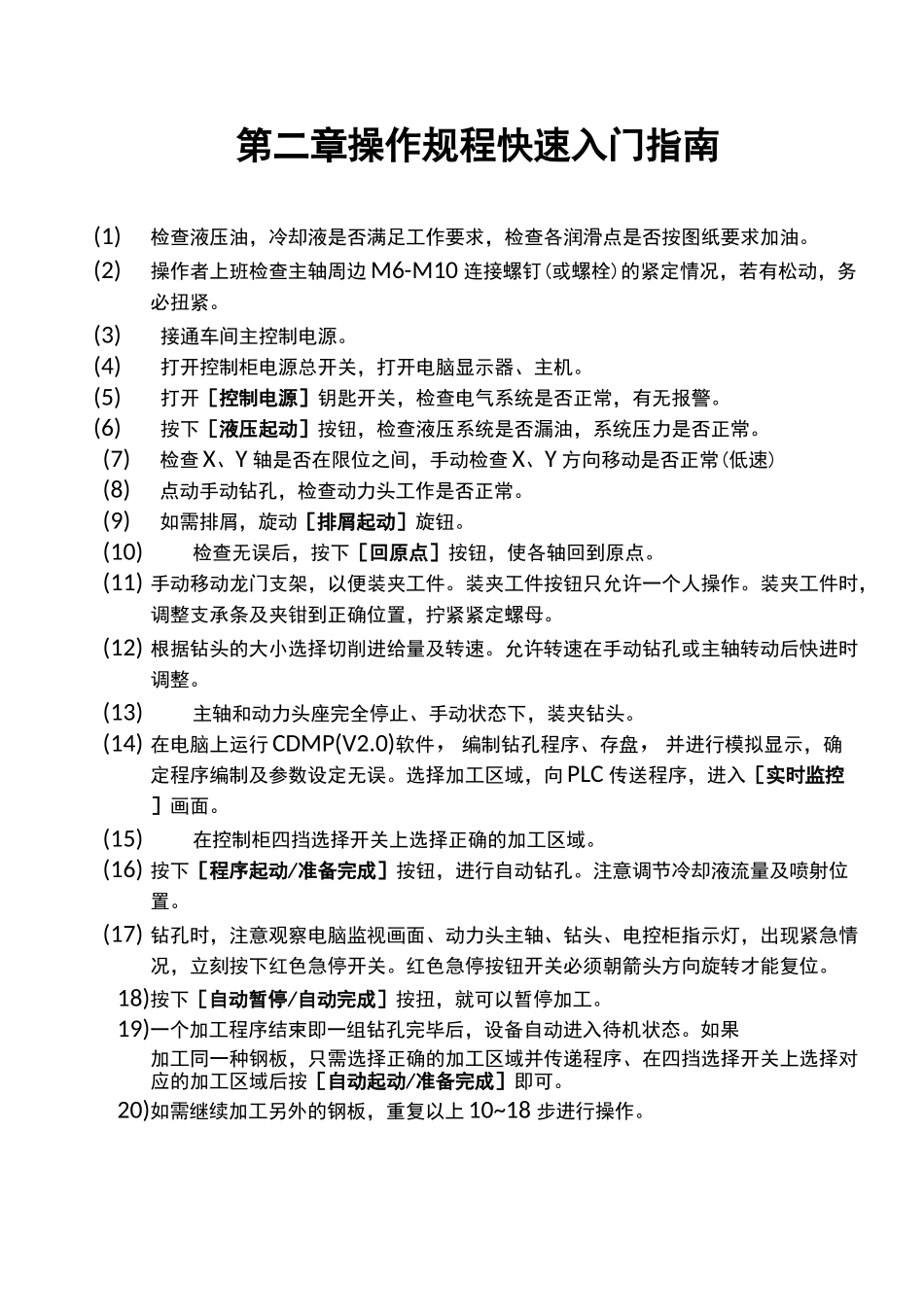

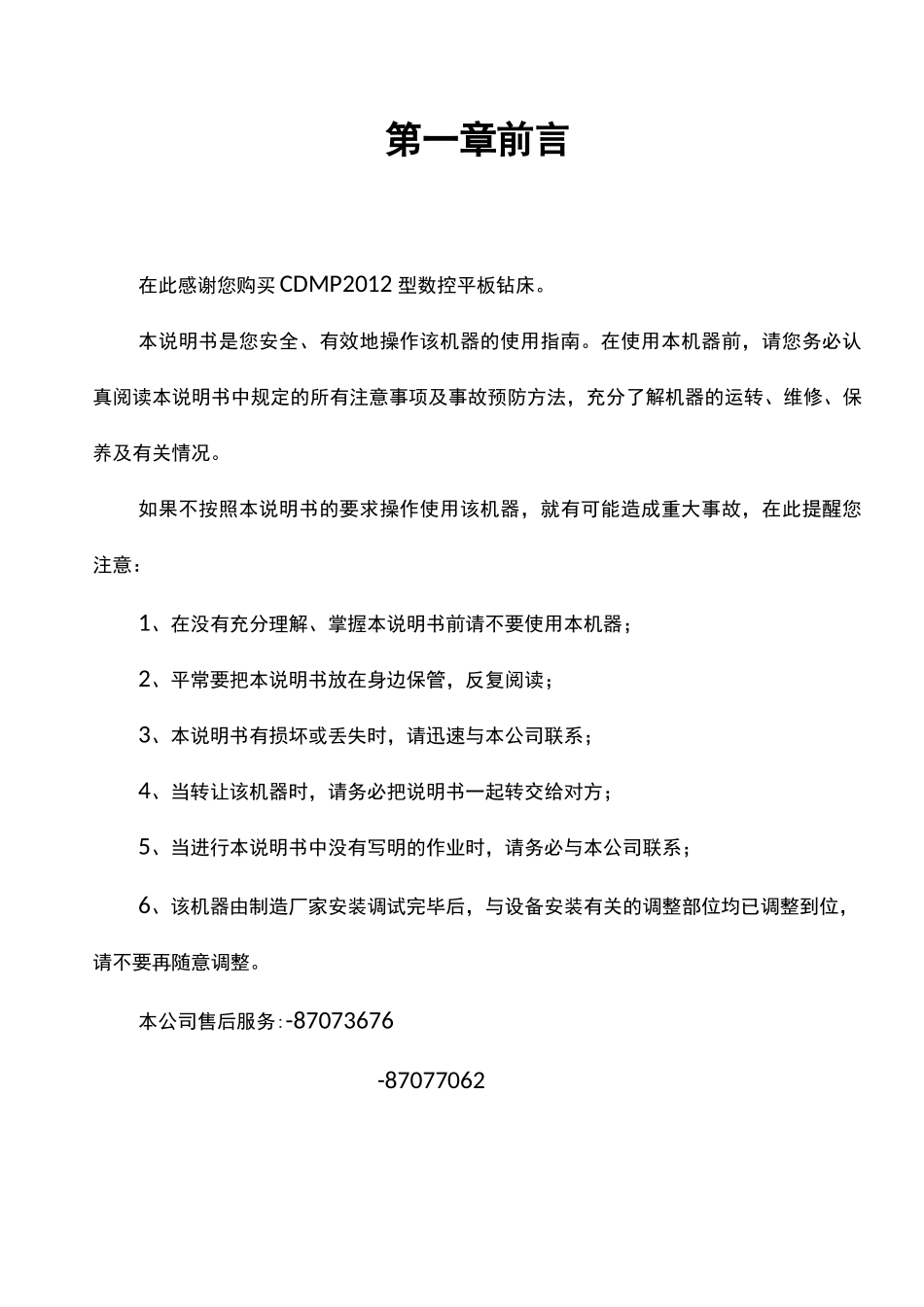

第一章前言……………………………………………………………………………………2第二章操作规程快速入门指南…………………………………………………………3第三章机械设备使用说明书………………………………………………………………51.安全注意事项……………………………………………………………………………52.规格尺寸…………………………………………………………………………………53.开机前的准备和停机保养………………………………………………………………74.操作…………………………………………………………………………………………75.加工…………………………………………………………………………………………86.维修保养……………………………………………………………………………………97.切削速度图………………………………………………………………………………11第四章电气操作说明书……………………………………………………………………121.概述………………………………………………………………………………………122.操作面板按扭及指示灯………………………………………………………………123.加工流程…………………………………………………………………………………154.设备偏移值的调试………………………………………………………………………15第五章上位机软件编程指南……………………………………………………………171.概述…………………………………………………………………………………………172.CDMP(V2.0)软件简介173.编程方法…………………………………………………………………………………234.使用CDMP(V2.0)软件时的注意事项24附录易损件图册目录电气原理图易损件图册地基图润滑示意图液压原理图外观图吊装图第一章前言在此感谢您购买CDMP2012型数控平板钻床。本说明书是您安全、有效地操作该机器的使用指南。在使用本机器前，请您务必认真阅读本说明书中规定的所有注意事项及事故预防方法，充分了解机器的运转、维修、保养及有关情况。如果不按照本说明书的要求操作使用该机器，就有可能造成重大事故，在此提醒您注意：1、在没有充分理解、掌握本说明书前请不要使用本机器；2、平常要把本说明书放在身边保管，反复阅读；3、本说明书有损坏或丢失时，请迅速与本公司联系；4、当转让该机器时，请务必把说明书一起转交给对方；5、当进行本说明书中没有写明的作业时，请务必与本公司联系；6、该机器由制造厂家安装调试完毕后，与设备安装有关的调整部位均已调整到位，请不要再随意调整。本公司售后服务:-87073676-87077062第二章操作规程快速入门指南(1)检查液压油，冷却液是否满足工作要求，检查各润滑点是否按图纸要求加油。(2)操作者上班检查主轴周边M6-M10连接螺钉(或螺栓)的紧定情况，若有松动，务必扭紧。(3)接通车间主控制电源。(4)打开控制柜电源总开关，打开电脑显示器、主机。(5)打开［控制电源］钥匙开关，检查电气系统是否正常，有无报警。(6)按下［液压起动］按钮，检查液压系统是否漏油，系统压力是否正常。(7)检查X、Y轴是否在限位之间，手动检查X、Y方向移动是否正常(低速)(8)点动手动钻孔，检查动力头工作是否正常。(9)如需排屑，旋动［排屑起动］旋钮。(10)检查无误后，按下［回原点］按钮，使各轴回到原点。(11)手动移动龙门支架，以便装夹工件。装夹工件按钮只允许一个人操作。装夹工件时，调整支承条及夹钳到正确位置，拧紧紧定螺母。(12)根据钻头的大小选择切削进给量及转速。允许转速在手动钻孔或主轴转动后快进时调整。(13)主轴和动力头座完全停止、手动状态下，装夹钻头。(14)在电脑上运行CDMP(V2.0)软件，编制钻孔程序、存盘，并进行模拟显示，确定程序编制及参数设定无误。选择加工区域，向PLC传送程序，进入［实时监控］画面。(15)在控制柜四挡选择开关上选择正确的加工区域。(16)按下［程序起动/准备完成］按钮，进行自动钻孔。注意调节冷却液流量及喷射位置。(17)钻孔时，注意观察电脑监视画面、动力头主轴、钻头、电控柜指示灯，出现紧急情况，立刻按下红色急停开关。红色急停按钮开关必须...
