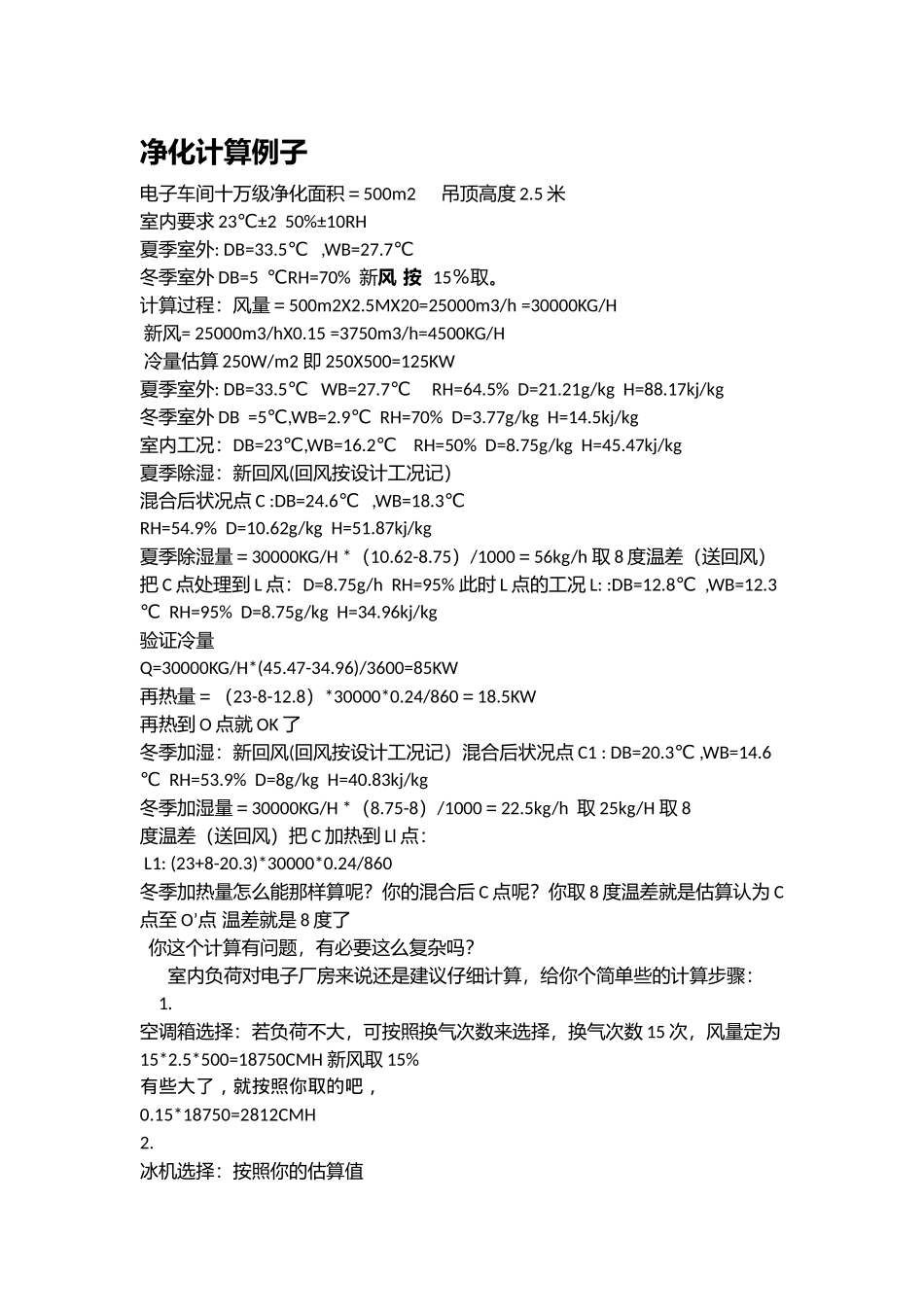

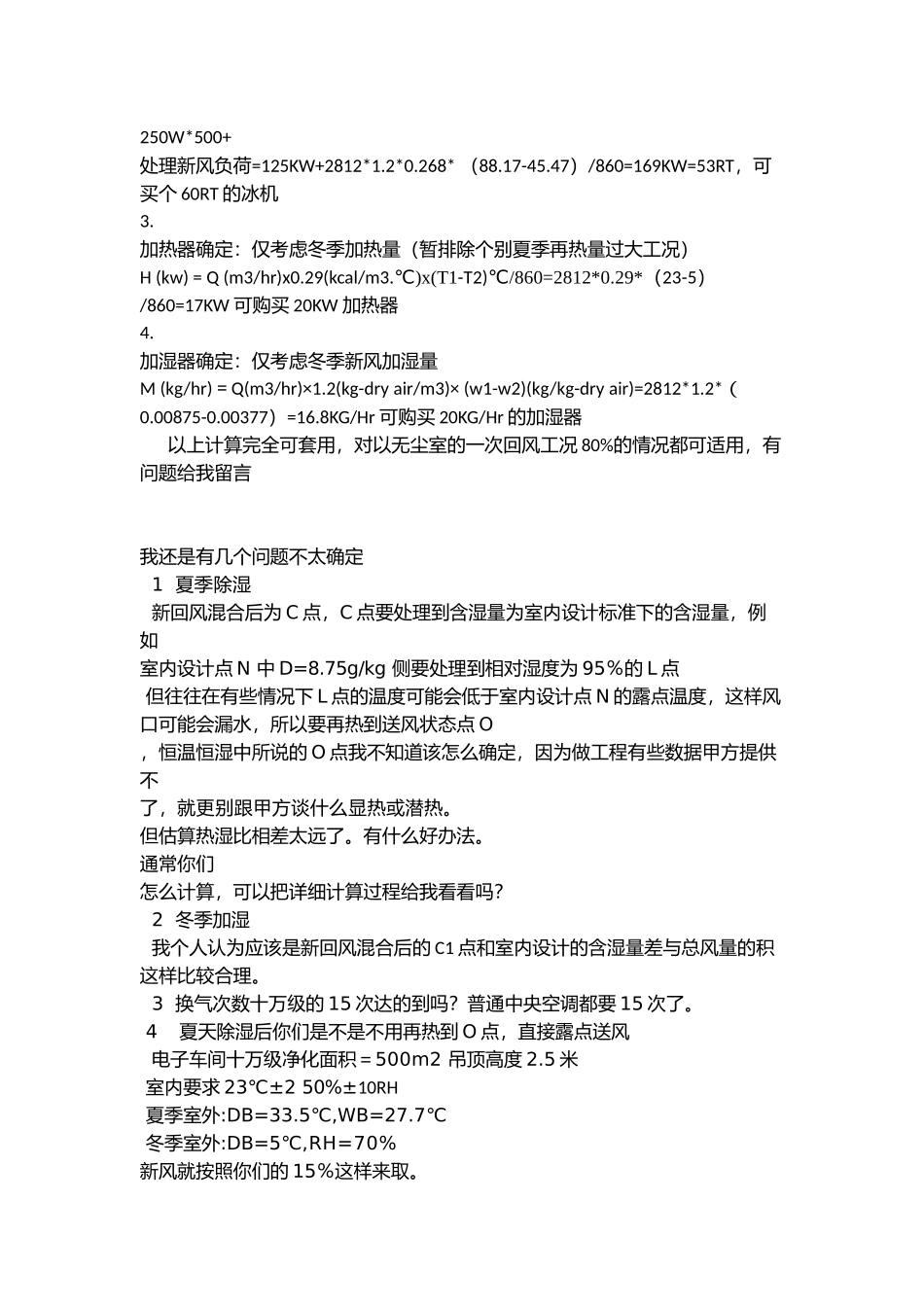

净化计算例子电子车间十万级净化面积＝500m2吊顶高度2.5米室内要求23±2℃50%±10RH夏季室外:DB=33.5,WB=27.7℃℃冬季室外DB=5RH=70%℃新风按15％取。计算过程：风量＝500m2X2.5MX20=25000m3/h=30000KG/H新风=25000m3/hX0.15=3750m3/h=4500KG/H冷量估算250W/m2即250X500=125KW夏季室外:DB=33.5WB=27.7RH=64.5%℃℃D=21.21g/kgH=88.17kj/kg冬季室外DB=5,WB=2.9℃℃RH=70%D=3.77g/kgH=14.5kj/kg室内工况：DB=23,WB=16.2℃℃RH=50%D=8.75g/kgH=45.47kj/kg夏季除湿：新回风(回风按设计工况记）混合后状况点C:DB=24.6,WB=18.3℃℃RH=54.9%D=10.62g/kgH=51.87kj/kg夏季除湿量＝30000KG/H*（10.62-8.75）/1000＝56kg/h取8度温差（送回风）把C点处理到L点：D=8.75g/hRH=95%此时L点的工况L::DB=12.8,WB=12.3℃℃RH=95%D=8.75g/kgH=34.96kj/kg验证冷量Q=30000KG/H*(45.47-34.96)/3600=85KW再热量＝（23-8-12.8）*30000*0.24/860＝18.5KW再热到O点就OK了冬季加湿：新回风(回风按设计工况记）混合后状况点C1:DB=20.3,WB=14.6℃℃RH=53.9%D=8g/kgH=40.83kj/kg冬季加湿量＝30000KG/H*（8.75-8）/1000＝22.5kg/h取25kg/H取8度温差（送回风）把C加热到Ll点：L1:(23+8-20.3)*30000*0.24/860冬季加热量怎么能那样算呢？你的混合后C点呢？你取8度温差就是估算认为C点至O’点温差就是8度了你这个计算有问题，有必要这么复杂吗？室内负荷对电子厂房来说还是建议仔细计算，给你个简单些的计算步骤：1.空调箱选择：若负荷不大，可按照换气次数来选择，换气次数15次，风量定为15*2.5*500=18750CMH新风取15%有些大了，就按照你取的吧，0.15*18750=2812CMH2.冰机选择：按照你的估算值250W*500+处理新风负荷=125KW+2812*1.2*0.268*（88.17-45.47）/860=169KW=53RT，可买个60RT的冰机3.加热器确定：仅考虑冬季加热量（暂排除个别夏季再热量过大工况）H(kw)=Q(m3/hr)x0.29(kcal/m3.℃)x(T1-T2)℃/860=2812*0.29*（23-5）/860=17KW可购买20KW加热器4.加湿器确定：仅考虑冬季新风加湿量M(kg/hr)＝Q(m3/hr)×1.2(kg-dryair/m3)×(w1-w2)(kg/kg-dryair)=2812*1.2*（0.00875-0.00377）=16.8KG/Hr可购买20KG/Hr的加湿器以上计算完全可套用，对以无尘室的一次回风工况80%的情况都可适用，有问题给我留言我还是有几个问题不太确定1夏季除湿新回风混合后为C点，C点要处理到含湿量为室内设计标准下的含湿量，例如室内设计点N中D=8.75g/kg侧要处理到相对湿度为95％的L点但往往在有些情况下L点的温度可能会低于室内设计点N的露点温度，这样风口可能会漏水，所以要再热到送风状态点O，恒温恒湿中所说的O点我不知道该怎么确定，因为做工程有些数据甲方提供不了，就更别跟甲方谈什么显热或潜热。但估算热湿比相差太远了。有什么好办法。通常你们怎么计算，可以把详细计算过程给我看看吗？2冬季加湿我个人认为应该是新回风混合后的C1点和室内设计的含湿量差与总风量的积这样比较合理。3换气次数十万级的15次达的到吗？普通中央空调都要15次了。4夏天除湿后你们是不是不用再热到O点，直接露点送风电子车间十万级净化面积＝500m2吊顶高度2.5米室内要求23℃±250%±10RH夏季室外:DB=33.5℃,WB=27.7℃冬季室外:DB=5℃,RH=70%新风就按照你们的15％这样来取。计算过程：风量＝500m2X2.5MX24=30000m3/h（1万及10万级换气次数要求22-24次）新风=30000m3/hX0.15=4500m3/h=室内冷负荷估算250W/m2即250X500=125KW（新风负荷另外计算）室内热负荷估算100W/m2即100X500=50KW（新风负荷另外计算）夏季室外:DB=33.5℃,WB=27.7℃RH=64.5%D=21.21g/kgH=88.17kj/kg冬季室外:DB=5℃,WB=2.9℃RH=70%D=3.77g/kgH=14.5kj/kg室内工况：DB=23℃,WB=16.2℃RH=50%D=8.75g/kgH=45.47kj/kg夏季除湿：新回风(回风按设计工况记）混合后状况点C:DB=24.6℃,WB=18.3℃RH=54.9%D=10.62g/kgH=51.87kj/kg混合后状况点经过冷水盘管后的温度13℃/12.5℃（实际计算温度肯定低于这个，但是现在手头没有换热器计算软件这个是保险计算）L::DB=13.0℃,WB=12.5℃RH=95%D=8.90g/kgH=35.5kj/kg验证总冷量Q=265KW新风负荷=75KW室内复核为190KW（大于计算冷负荷，OK）冬季加热加湿...
