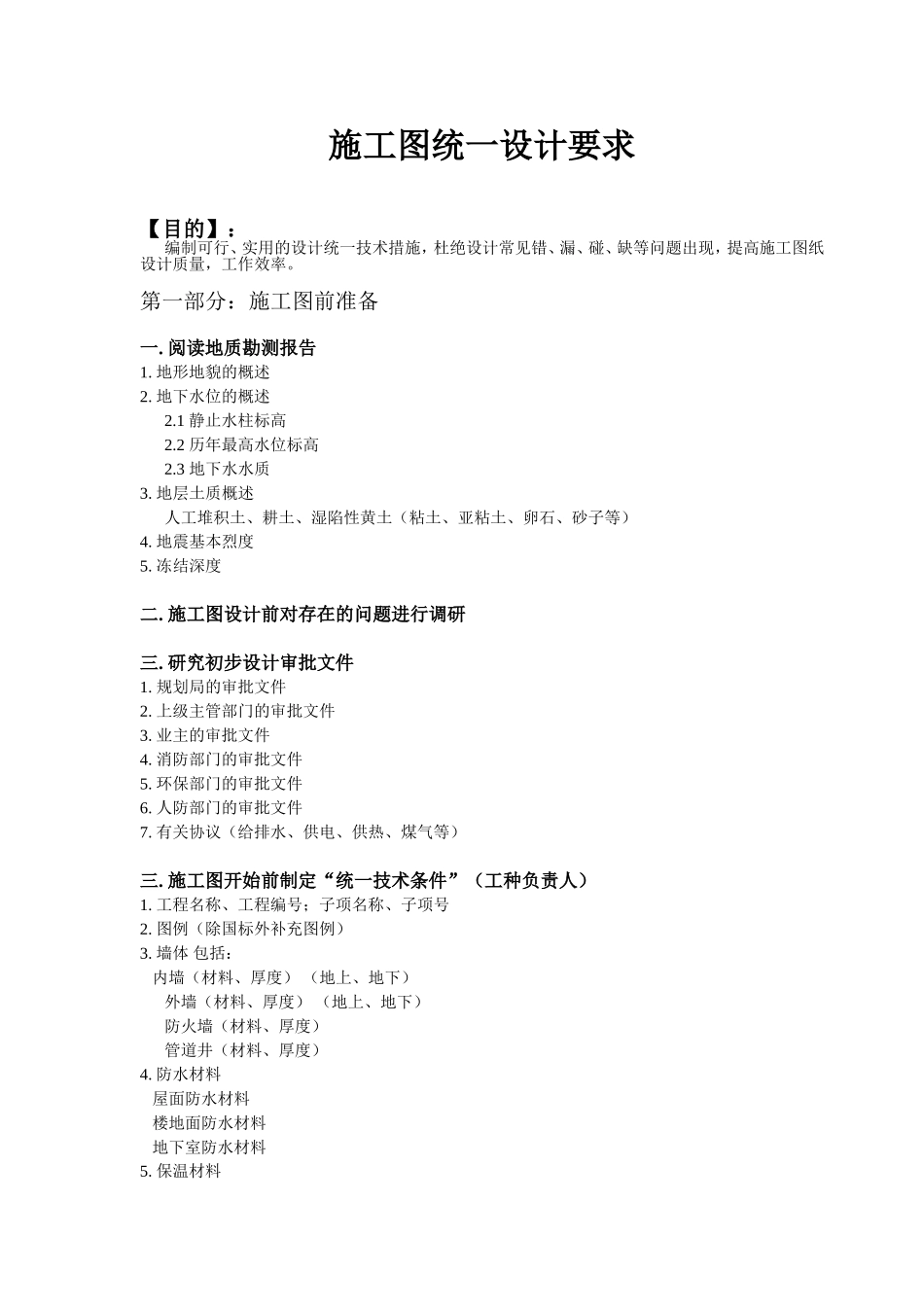

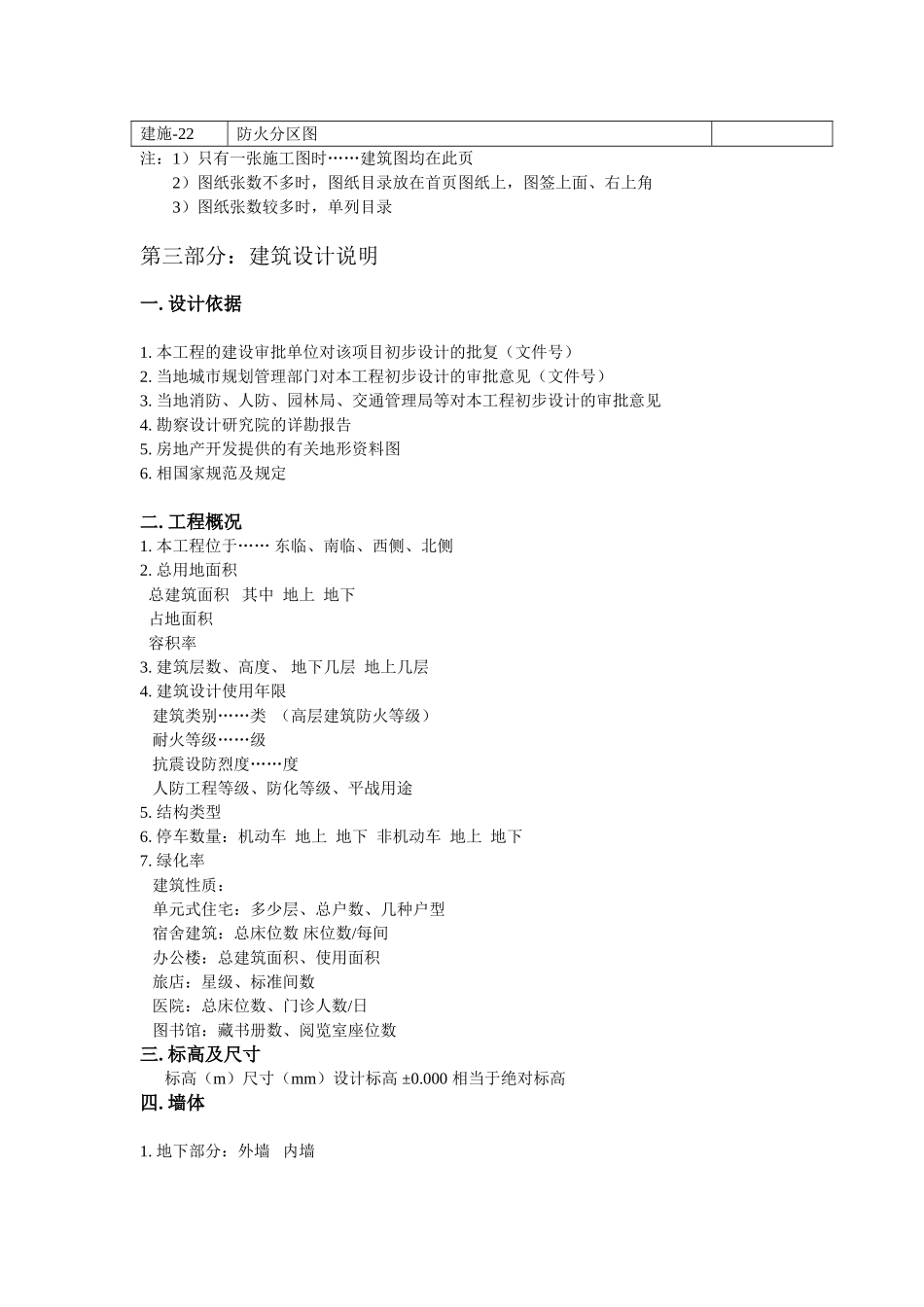

施工图统一设计要求【目的】：编制可行、实用的设计统一技术措施，杜绝设计常见错、漏、碰、缺等问题出现，提高施工图纸设计质量，工作效率。第一部分：施工图前准备一.阅读地质勘测报告1.地形地貌的概述2.地下水位的概述2.1静止水柱标高2.2历年最高水位标高2.3地下水水质3.地层土质概述人工堆积土、耕土、湿陷性黄土（粘土、亚粘土、卵石、砂子等）4.地震基本烈度5.冻结深度二.施工图设计前对存在的问题进行调研三.研究初步设计审批文件1.规划局的审批文件2.上级主管部门的审批文件3.业主的审批文件4.消防部门的审批文件5.环保部门的审批文件6.人防部门的审批文件7.有关协议（给排水、供电、供热、煤气等）三.施工图开始前制定“统一技术条件”（工种负责人）1.工程名称、工程编号；子项名称、子项号2.图例（除国标外补充图例）3.墙体包括：内墙（材料、厚度）（地上、地下）外墙（材料、厚度）（地上、地下）防火墙（材料、厚度）管道井（材料、厚度）4.防水材料屋面防水材料楼地面防水材料地下室防水材料5.保温材料屋面保温材料外墙保温材料外露楼面保温材料（内保温、外保温）楼板及分户墙保温材料6.门窗材料：木、钢、塑钢、彩板、铝合金……防火门窗开启形式：内平开、外平开，上悬、下悬，内开内导……玻璃：浮法玻璃、单层、双层、中空、镀摸（热反射、低辐射）、彩釉、钢化、铯钾7.选用标准图（国标、大区、省市、本院）8.计算机制图统一规定字体大小、字型、线条粗细、出图比例、图纸规格等9.估图纸张数、人力安排，配合进度10.设总、工种负责人应作好记录。ISO9000质量管理第二部分：图纸目录编排说明：先列新绘制图纸、后列选用的标准图、重复利用图图号图纸名称图纸规格图纸目录A11#建总施-1总平面图A00#建施-1建筑设计说明A1加1#加建施-2材料做法表建施-3室内装修表建施-4门窗明细表（按层统计）（与门窗详图合并）建施-5地下室平面图（从下至上排）建施-6一层平面图（首层平面图）建施-7标准层平面图建施-8屋顶平面图建施-9立面图（X轴~X轴立面图）建施-10剖面图1-12-23-3建施-11平面节点详图建施-12立面节点详图建施-13剖面节点详图建施-14楼梯详图建施-15电梯详图建施-16卫生间详图建施-17设备用房详图（水泵房、变配电室、水箱间、冷冻机房、直燃机房、中水、空调机房）建施-18吊顶平面详图（镜像）建施-19外墙大样建施-20其他详图（地下防水、室内外台阶、无障碍坡道）建施-21门窗详图（可与前面门窗表合并一张）建施-22防火分区图注：1）只有一张施工图时……建筑图均在此页2）图纸张数不多时，图纸目录放在首页图纸上，图签上面、右上角3）图纸张数较多时，单列目录第三部分：建筑设计说明一.设计依据1.本工程的建设审批单位对该项目初步设计的批复（文件号）2.当地城市规划管理部门对本工程初步设计的审批意见（文件号）3.当地消防、人防、园林局、交通管理局等对本工程初步设计的审批意见4.勘察设计研究院的详勘报告5.房地产开发提供的有关地形资料图6.相国家规范及规定二.工程概况1.本工程位于……东临、南临、西侧、北侧2.总用地面积总建筑面积其中地上地下占地面积容积率3.建筑层数、高度、地下几层地上几层4.建筑设计使用年限建筑类别……类（高层建筑防火等级）耐火等级……级抗震设防烈度……度人防工程等级、防化等级、平战用途5.结构类型6.停车数量：机动车地上地下非机动车地上地下7.绿化率建筑性质：单元式住宅：多少层、总户数、几种户型宿舍建筑：总床位数床位数/每间办公楼：总建筑面积、使用面积旅店：星级、标准间数医院：总床位数、门诊人数/日图书馆：藏书册数、阅览室座位数三.标高及尺寸标高（m）尺寸（mm）设计标高±0.000相当于绝对标高四.墙体1.地下部分：外墙内墙2.地上部分：外墙内墙3.墙的构造柱门窗框柱4.内外墙的留洞5.外墙外保温五.屋面（屋面工程技术规范国标）1.屋面的防水等级级，确定：屋面防水等级和设防要求2.屋-1上人屋面：面层防水层保温层3.屋-2不上人屋面：保护层防水层保温层4.屋-3坡屋面瓦屋面六.门窗1.门窗的立面形式、颜色、开启方式……见门窗图、数量见门窗表2.门窗的主樘位置3.门窗加工尺寸按门窗洞口尺寸减...
