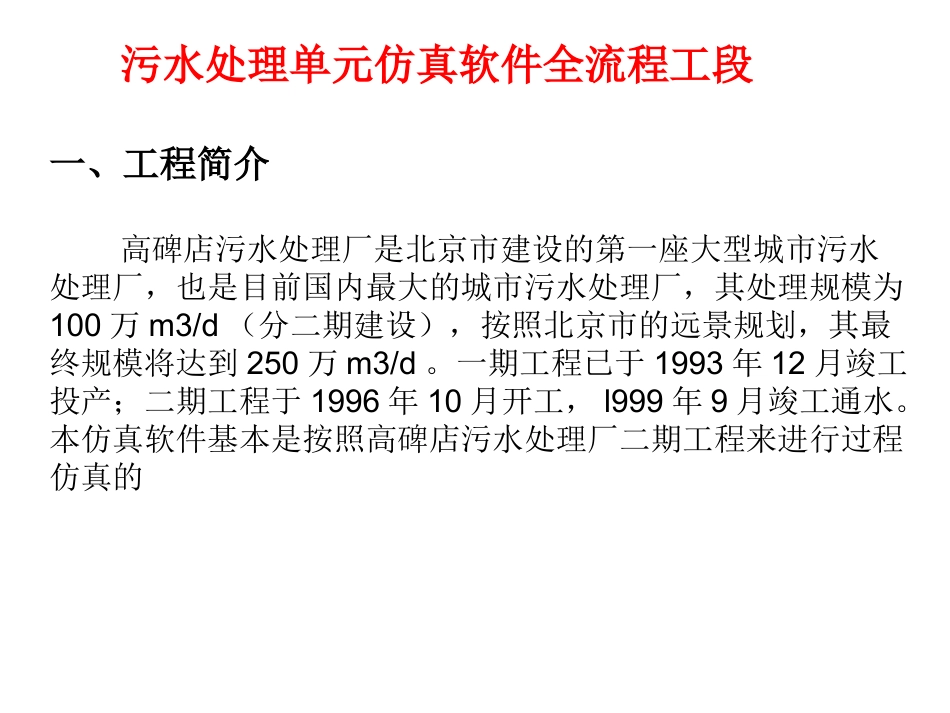

污水处理单元仿真软件全流程工段一、工程简介高碑店污水处理厂是北京市建设的第一座大型城市污水处理厂，也是目前国内最大的城市污水处理厂，其处理规模为100万m3/d（分二期建设），按照北京市的远景规划，其最终规模将达到250万m3/d。一期工程已于1993年12月竣工投产；二期工程于1996年10月开工，l999年9月竣工通水。本仿真软件基本是按照高碑店污水处理厂二期工程来进行过程仿真的二、运行数据：：1、污水量工程设计规划按50万m3/d考虑，总变化系数采用1.5，处理厂最大负荷为75万m3／d。2、污水水质：（1）原污水水质；BOD5：200mg/l，COD：500mg/l，SS：250mg/l，NH3－N：30mg/lPH：6－9，T：15C-25C（2）处理厂出水水质标准：达到国家二级排放标准（GB8978一88）BOD5<20mg/l，SS<30mg/l，NH3－N＜3mg/l3、处理厂出水的回用途径：农业灌溉、工业回用、市政杂用水、河湖景观用水三、污水处理方法及工艺流程：高碑店污水处理厂采用传统活性污泥法二级处理工艺：一级处理包括格栅、泵房、曝气沉砂池和矩形平流式沉淀池；二级处理采用空气曝气活性污泥法。污泥处理采用中温两级消化技术，消化后经脱水的泥饼外运作为农业和绿化的肥源。消化过程中产生的沼气,用于发电可解决厂内部分用电。四、主要构筑物（一）、水工段1．提升总泵房：采用立式污水混流泵。泵房前池安装有粗、细两道格栅，粗格栅间隙100mm，人工清除，细格栅间隙25mm,为链条式自动除污。栅渣用皮带输送装筒运往垃圾消纳厂填埋。2．曝气沉砂池：池形为平流式拒形池。每组池设一台移动桥式吸砂机及砂水分离器，共两套。曝气采用离心式鼓风机共3台。单机风量Q＝40m3／min，扬程：H＝5mH2o柱，功率：N=55KW。3．初沉池：池形为平流式矩形池。排泥方式：采用进口桥式刮泥机，定容式螺杆式排泥泵。4.曝气池池形为矩形三廊道。曝气方式：鼓风曝气，曝气头采用进口膜片橡胶微孔曝气头。5.鼓风机房风机形式采用单级风冷离心式6.二沉池池形为幅流式中心进水周边出水圆形池，采用桥式吸泥机共12台7、泵房采用螺旋浆式潜水泵。供污泥回流和剩余污泥排放用。（二）泥工段1、污泥浓缩池采用圆形重力浓缩池，机械排泥。2、污泥消化池采用中温二级厌氧消化工艺，连续加热，连续搅拌。3、污泥脱水机房采用带式压滤机。五、工艺流程、工艺参数与控制方案（一）、水工段1、格栅格栅要严格控制过栅流速与水头损失。过栅流速太大，会把本应拦截下来的软性栅渣冲走，太小，可能使粒径较大的砂粒在栅前渠道内沉积。通过改变进水方闸的开关数目，可以调节过栅流速和水头损失2、提升总泵房通过改变泵的开关数量，调节集水池液位和配水井液位，保持稳定处理负荷3、曝气沉砂池曝气强度是曝气沉砂池的一个重要的工艺控制参数，通过改变曝气量来改变曝气强度和旋转速度，以适应处理负荷改变时保持较高的除砂率和除砂量。4．初沉池：初沉池用来去除污水中的SS和BOD。运行时，通过改变运行池子的数量可以保持稳定的水力表面负荷和停留时间，达到稳定的SS去除率。刮、排泥采用周期顺序控制，排泥量由排泥浓度控制，以达到较高的含固量。5.曝气池曝气池运行时，要保证稳定的有机负荷、溶解氧浓度和活性污泥数量，以达到较高的有机物去除率。通过改变回流比可以调节有机负荷和活性污泥数量，改变风机开关数量来维持溶解氧浓度。6.二沉池二沉池用来实现固液分离，运行时要保持稳定的水力负荷、固体负荷和较高的回流污泥浓度，同时要保持一定的剩余污泥排放量，以控制泥龄。但要注意污泥膨胀、污泥上浮等异常现象。（一）、泥工段1、污泥浓缩污泥浓缩的主要目的是脱去污泥颗粒间的空隙水，使污泥初步减容，缩小后续处理的设备容量。来自二沉池的污泥经浓缩池进口调节阀进入连续式重力浓缩池，在刮泥机的转动下进行重力浓缩，浓缩污泥通过刮泥机刮到泥斗中，并由螺旋定容泵排出，上清液由溢流堰溢出。2、污泥消化污泥消化的主要是使有机物分解，常用的是厌氧消化工艺。厌氧消化是利用兼氧性细菌和厌氧性细菌，进行厌氧生化反应，将有机物质厌氧消化产生沼气。3、污泥脱水污泥脱水是脱去其中的毛细水，使污泥进一步减容。从消化池来的污泥，存在储泥池中，然...
