因为配制1升水泥净浆所需的干水泥重量为VIP免费

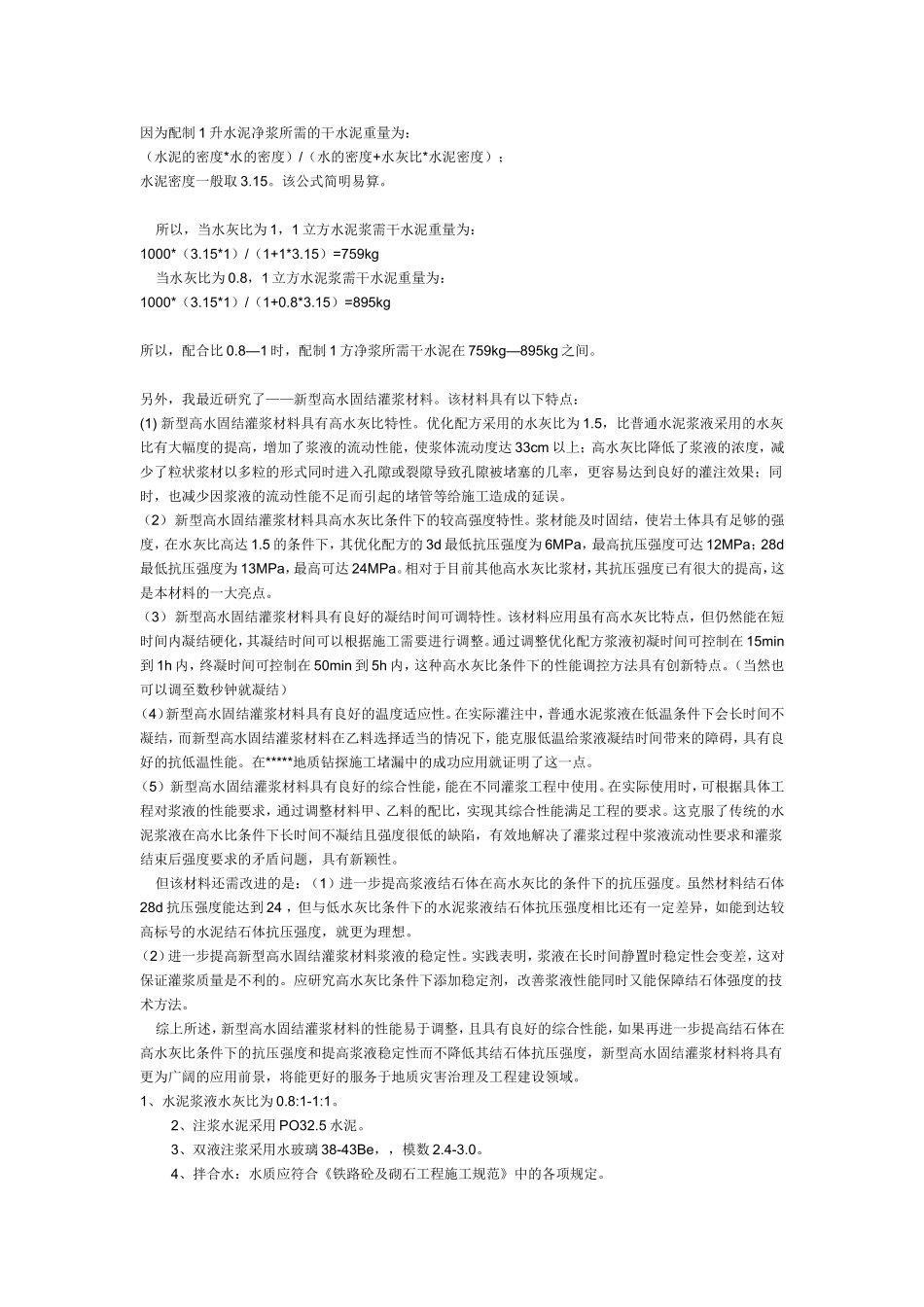

因为配制1升水泥净浆所需的干水泥重量为：（水泥的密度*水的密度）/（水的密度+水灰比*水泥密度）；水泥密度一般取3.15。该公式简明易算。所以，当水灰比为1，1立方水泥浆需干水泥重量为：1000*（3.15*1）/（1+1*3.15）=759kg当水灰比为0.8，1立方水泥浆需干水泥重量为：1000*（3.15*1）/（1+0.8*3.15）=895kg所以，配合比0.8—1时，配制1方净浆所需干水泥在759kg—895kg之间。另外，我最近研究了——新型高水固结灌浆材料。该材料具有以下特点：(1)新型高水固结灌浆材料具有高水灰比特性。优化配方采用的水灰比为1.5，比普通水泥浆液采用的水灰比有大幅度的提高，增加了浆液的流动性能，使浆体流动度达33cm以上；高水灰比降低了浆液的浓度，减少了粒状浆材以多粒的形式同时进入孔隙或裂隙导致孔隙被堵塞的几率，更容易达到良好的灌注效果；同时，也减少因浆液的流动性能不足而引起的堵管等给施工造成的延误。（2）新型高水固结灌浆材料具高水灰比条件下的较高强度特性。浆材能及时固结，使岩土体具有足够的强度，在水灰比高达1.5的条件下，其优化配方的3d最低抗压强度为6MPa，最高抗压强度可达12MPa；28d最低抗压强度为13MPa，最高可达24MPa。相对于目前其他高水灰比浆材，其抗压强度已有很大的提高，这是本材料的一大亮点。（3）新型高水固结灌浆材料具有良好的凝结时间可调特性。该材料应用虽有高水灰比特点，但仍然能在短时间内凝结硬化，其凝结时间可以根据施工需要进行调整。通过调整优化配方浆液初凝时间可控制在15min到1h内，终凝时间可控制在50min到5h内，这种高水灰比条件下的性能调控方法具有创新特点。（当然也可以调至数秒钟就凝结）（4）新型高水固结灌浆材料具有良好的温度适应性。在实际灌注中，普通水泥浆液在低温条件下会长时间不凝结，而新型高水固结灌浆材料在乙料选择适当的情况下，能克服低温给浆液凝结时间带来的障碍，具有良好的抗低温性能。在*****地质钻探施工堵漏中的成功应用就证明了这一点。（5）新型高水固结灌浆材料具有良好的综合性能，能在不同灌浆工程中使用。在实际使用时，可根据具体工程对浆液的性能要求，通过调整材料甲、乙料的配比，实现其综合性能满足工程的要求。这克服了传统的水泥浆液在高水比条件下长时间不凝结且强度很低的缺陷，有效地解决了灌浆过程中浆液流动性要求和灌浆结束后强度要求的矛盾问题，具有新颖性。但该材料还需改进的是：（1）进一步提高浆液结石体在高水灰比的条件下的抗压强度。虽然材料结石体28d抗压强度能达到24，但与低水灰比条件下的水泥浆液结石体抗压强度相比还有一定差异，如能到达较高标号的水泥结石体抗压强度，就更为理想。（2）进一步提高新型高水固结灌浆材料浆液的稳定性。实践表明，浆液在长时间静置时稳定性会变差，这对保证灌浆质量是不利的。应研究高水灰比条件下添加稳定剂，改善浆液性能同时又能保障结石体强度的技术方法。综上所述，新型高水固结灌浆材料的性能易于调整，且具有良好的综合性能，如果再进一步提高结石体在高水灰比条件下的抗压强度和提高浆液稳定性而不降低其结石体抗压强度，新型高水固结灌浆材料将具有更为广阔的应用前景，将能更好的服务于地质灾害治理及工程建设领域。1、水泥浆液水灰比为0.8:1-1:1。2、注浆水泥采用PO32.5水泥。3、双液注浆采用水玻璃38-43Be，，模数2.4-3.0。4、拌合水：水质应符合《铁路砼及砌石工程施工规范》中的各项规定。1.1配合比设计1m3水泥浆（绝对体积）需要的材料按下式计算：1000=WPW-CPC+PiPP式中W——水的重量（kg），C——水泥重量（kg），Pi——缓凝剂重量（kg），P——各种材料比重则：1000=WPW-CPC设PW=1.0，PC=3.12则：1000=W+0.32C由W/C=1.0得1000=1.0C+0.32CC=757.6（kg）W=757.6（kg）Pi=757.6×0.0095=7.20（kg）水泥浆：水玻璃=1：0.5（体积比），水玻璃密度为1.38（g/cm3）。根据此配合设计双液浆体稠度为8.4s，水泥浆比重为1.52（g/cm3），满足施工要求。水泥、水玻璃浆液在锦屏工程涌水封堵中的应用(胡国兵)http://www.hwcc.com.cn时间：2010-07-1610:15:00来源：《人民长江》2009年11月放大缩小打印摘要：水泥、水玻璃双...
