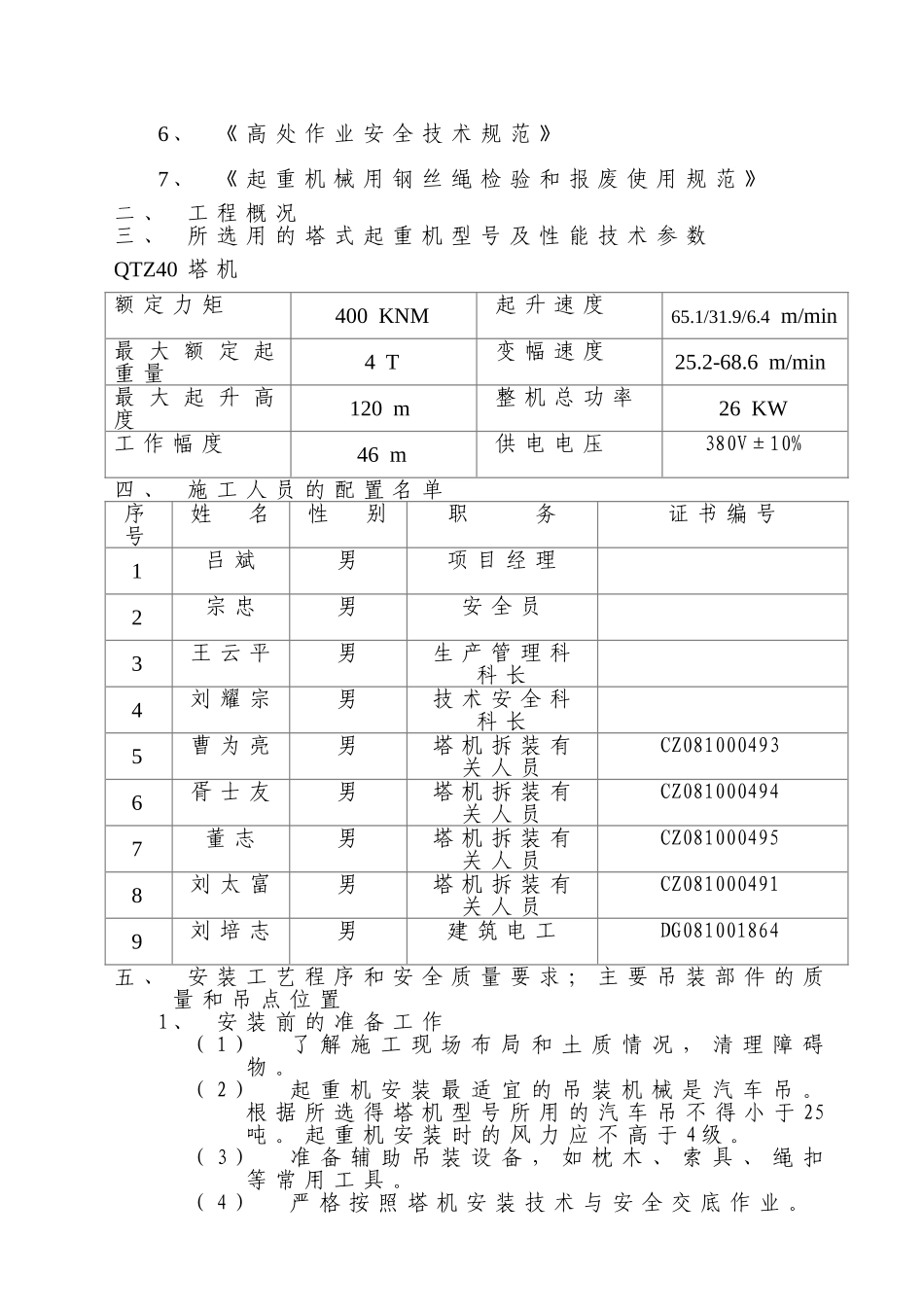

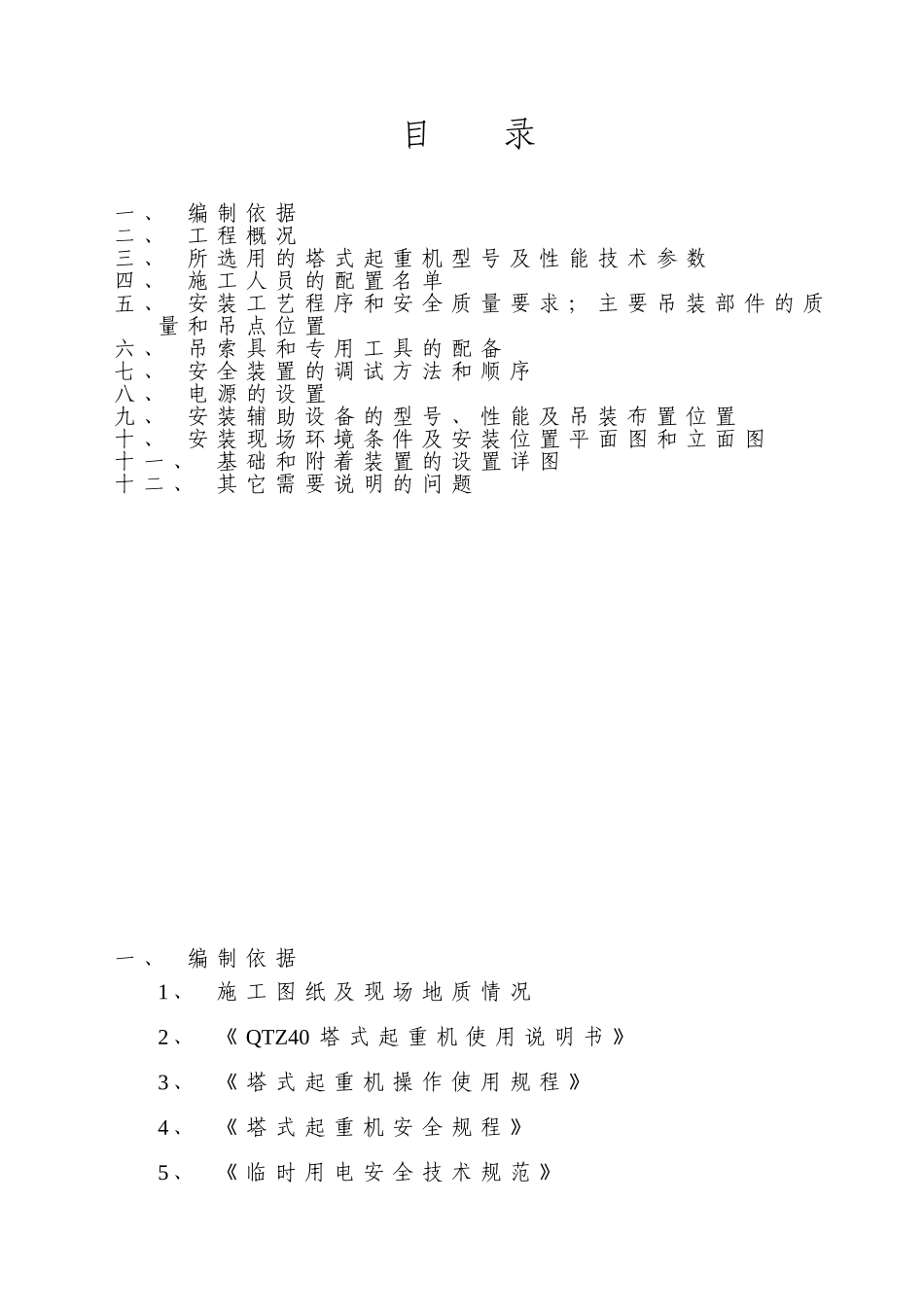

目录一、编制依据二、工程概况三、所选用的塔式起重机型号及性能技术参数四、施工人员的配置名单五、安装工艺程序和安全质量要求；主要吊装部件的质量和吊点位置六、吊索具和专用工具的配备七、安全装置的调试方法和顺序八、电源的设置九、安装辅助设备的型号、性能及吊装布置位置十、安装现场环境条件及安装位置平面图和立面图十一、基础和附着装置的设置详图十二、其它需要说明的问题一、编制依据1、施工图纸及现场地质情况2、《QTZ40塔式起重机使用说明书》3、《塔式起重机操作使用规程》4、《塔式起重机安全规程》5、《临时用电安全技术规范》6、《高处作业安全技术规范》7、《起重机械用钢丝绳检验和报废使用规范》二、工程概况三、所选用的塔式起重机型号及性能技术参数QTZ40塔机额定力矩400KNM起升速度65.1/31.9/6.4m/min最大额定起重量4T变幅速度25.2-68.6m/min最大起升高度120m整机总功率26KW工作幅度46m供电电压380V±10%四、施工人员的配置名单序号姓名性别职务证书编号1吕斌男项目经理2宗忠男安全员3王云平男生产管理科科长4刘耀宗男技术安全科科长5曹为亮男塔机拆装有关人员CZ0810004936胥士友男塔机拆装有关人员CZ0810004947董志男塔机拆装有关人员CZ0810004958刘太富男塔机拆装有关人员CZ0810004919刘培志男建筑电工DG081001864五、安装工艺程序和安全质量要求；主要吊装部件的质量和吊点位置1、安装前的准备工作（1）了解施工现场布局和土质情况，清理障碍物。（2）起重机安装最适宜的吊装机械是汽车吊。根据所选得塔机型号所用的汽车吊不得小于25吨。起重机安装时的风力应不高于4级。（3）准备辅助吊装设备，如枕木、索具、绳扣等常用工具。（4）严格按照塔机安装技术与安全交底作业。2、安装步骤（1）把底架的十字梁和砼基础连接。用水平仪检测，使十字梁的水平误差不大于被测距离的1/1000。（2）吊装基础节，用销轴使其与十字梁连接。（3）安装四根斜撑杆，使基础节用螺栓和十字梁连成整体。（4）将已连成整体的三节下塔身，吊到底架基础节，用高强度螺栓固定牢。（5）将爬升套架套在下塔身外围，套架开口位于起重臂的方向上，使顶升和拆塔使四面间隙均匀，并保证爬爪落人塔身踏步的槽内。（6）在地面将回转塔身、司机室、上下支座和回转支撑连成整体，司机室内的所有电气设备安装齐全，然后将此组件吊到塔身上，应注意顶升引入标准节的引进梁的方向，然后下端用高强度螺栓将其与爬升架记下塔身固定。（7）吊装塔顶，吊装前在地面先把塔顶上的平台扶梯装好，把塔顶吊到回转塔架上，用螺栓固定。（8）在地面拼装好平衡臂，将平衡臂拉杆和起升机构装在平衡臂上，然后将平衡臂吊起，用销轴与旋转塔架连接，由手动葫芦拉住平衡臂拉杆，逐渐把拉杆向塔帽，用销轴把平衡臂拉杆与塔帽固定起来。（9）在塔机附近平整的枕木上，按顺序拼起起重臂架、小车牵引机构、载重小车，然后穿绕牵引钢丝绳，并与载重小车连接。载重小车就位于吊臂根部最小幅度处，将吊臂拉杆连接好后，放在吊臂上弦杆的拉杆定位夹内。臂架应进行能否正常工作和固定的试装。（10）安装起重臂，用吊车吊起起重臂，将臂根铰点与回转塔身上铰点孔用销轴连接，然后再将臂头逐渐抬高，用手动葫芦将起重臂拉杆拉起，将起重臂拉杆与塔顶上的拉板架用销轴连接起来。（11）吊装平衡重：应按要求安装，不允许错位。（12）穿绕起重绳：起升钢丝绳从起升机卷筒拉出，绕过塔项上部导向滑轮，进入司机室顶上的力矩限制器测力装置滑轮，再绕到载重小车和吊钩滑轮组，最后将绳头固定在起重臂头部。（13）塔机立塔完毕应进行试运转，并检查各处钢丝绳是否处于正常工作状态，遇有机械结构摩擦钢丝绳现象应予以排除。3、塔身标准节的安装方法（顶升）（1）将臂架旋转至套架引入标准节的方向（2）调整好套架滚轮和标准节主弦杆之间的间隙，一般以2-5毫米为宜。另外应保证爬升时爬爪能搁到塔身踏步的槽内。（3）吊起一节标准节，放人引进装置的轨道上，顶升前，使上部回转塔身应处于制动状态，不允许有回转动作。（4）调整小车位置，使顶升部分重量平衡，即使塔身所受的不平衡弯矩为最小值。（5）开动液压顶升系统油泵，操...
