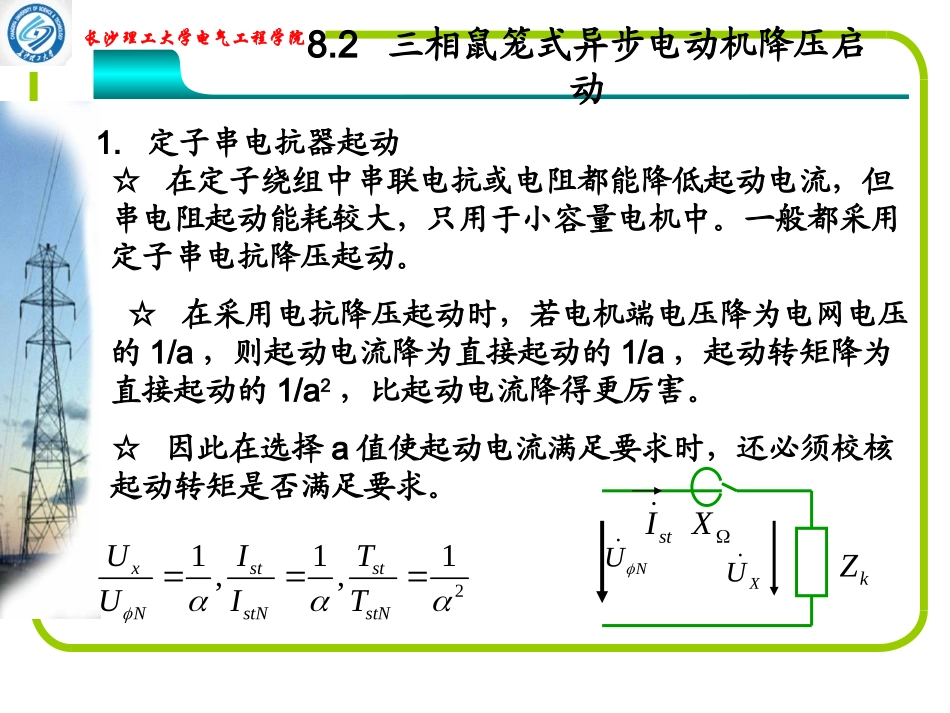

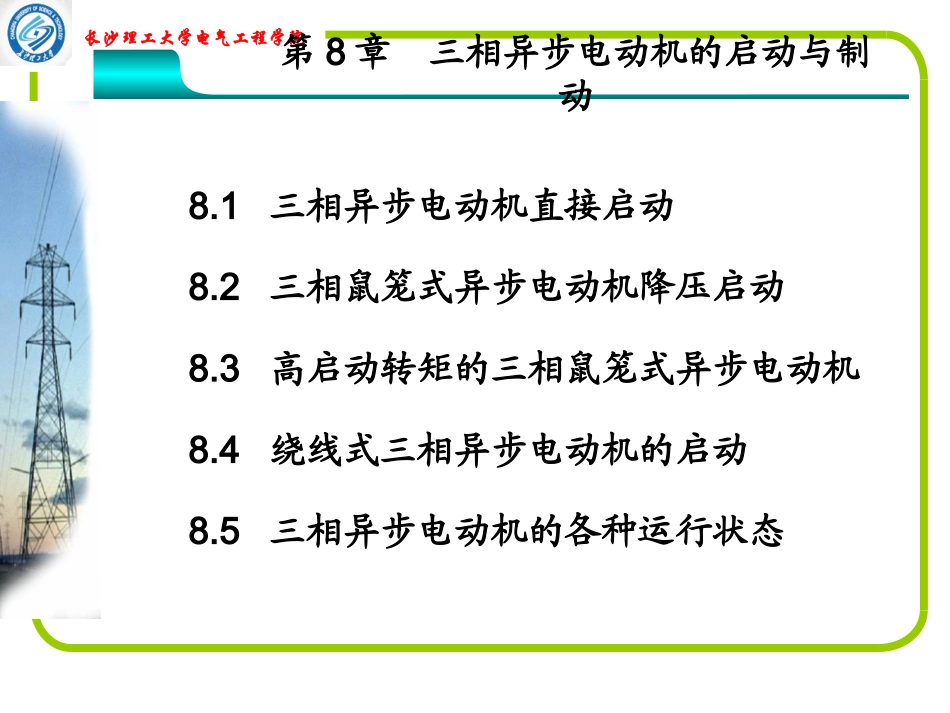

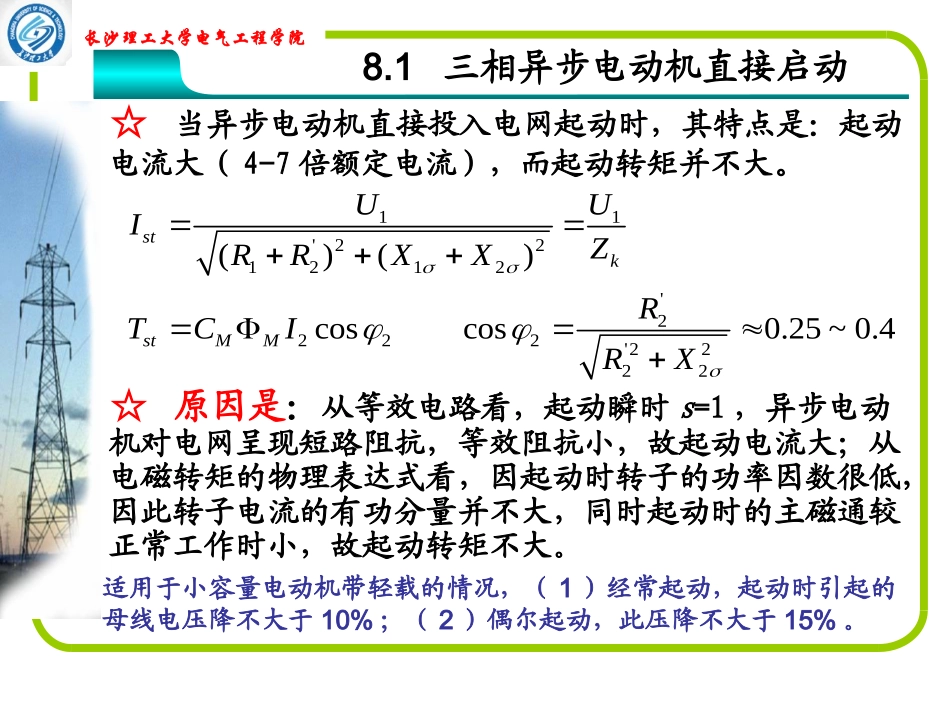

长沙理工大学电气工程学院第8章三相异步电动机的启动与制动8.1三相异步电动机直接启动8.2三相鼠笼式异步电动机降压启动8.3高启动转矩的三相鼠笼式异步电动机8.4绕线式三相异步电动机的启动8.5三相异步电动机的各种运行状态长沙理工大学电气工程学院8.1三相异步电动机直接启动☆当异步电动机直接投入电网起动时，其特点是：起动电流大（4-7倍额定电流），而起动转矩并不大。☆原因是：从等效电路看，起动瞬时s=1，异步电动机对电网呈现短路阻抗，等效阻抗小，故起动电流大；从电磁转矩的物理表达式看，因起动时转子的功率因数很低，因此转子电流的有功分量并不大，同时起动时的主磁通较正常工作时小，故起动转矩不大。11'221212'2222'2222()()coscos0.25~0.4stkstMMUUIZRRXXRTCIRX适用于小容量电动机带轻载的情况，（1）经常起动，起动时引起的母线电压降不大于10%；（2）偶尔起动，此压降不大于15%。长沙理工大学电气工程学院8.2三相鼠笼式异步电动机降压启动1.定子串电抗器起动☆在定子绕组中串联电抗或电阻都能降低起动电流，但串电阻起动能耗较大，只用于小容量电机中。一般都采用定子串电抗降压起动。☆在采用电抗降压起动时，若电机端电压降为电网电压的1/a，则起动电流降为直接起动的1/a，起动转矩降为直接起动的1/a2，比起动电流降得更厉害。☆因此在选择a值使起动电流满足要求时，还必须校核起动转矩是否满足要求。2111,,xststNstNstNUITUITNUXUstIXkZ长沙理工大学电气工程学院星-三角起动器起动2.星-三角起动器起动☆只有正常运行时定子绕组三角形接法且三相绕组首尾六个端子全部引出来的电动机才能采用Y-△起动器起动。☆采用Y△起动器起动时，起动电流降为直接起动的，起动转矩亦降为直接起动时的1/3。13长沙理工大学电气工程学院自耦变压器起动3.自耦变压器起动采用自耦变压器起动时，电动机的起动转矩、起动电流为全压直接起动的1/a2。长沙理工大学电气工程学院8.3高启动转矩的三相鼠笼式异步电动机（1）转子电阻值较大的鼠笼式异步电动机nT1n1234（2）深槽笼型异步电动机（3）双笼型异步电动机1：普通鼠笼；2：高转差率；3：起重冶金；4：力矩式槽漏磁通分布h0i12电流密度外笼内笼Tn1n123长沙理工大学电气工程学院8.4绕线式三相异步电动机的启动1.转子串频敏电阻器起动2.转子串电阻分级起动长沙理工大学电气工程学院8.5三相异步电动机的各种运行状态我们知道当异步电动机的电磁转矩和转子的转速是同方向时，电动机运行与电动状态，若电磁转矩和转速的方向相反时，电动机处于制动状态，而在制动运行状态中，根据转矩和转速的不同情况，又可分为：回馈制动、反接制动、到拉反转及能耗制动等。长沙理工大学电气工程学院三相异步电动机的各种运行状态1.电动运行2.能耗运行能耗运行的机械特性长沙理工大学电气工程学院三相异步电动机的各种运行状态3.反接制动长沙理工大学电气工程学院三相异步电动机的各种运行状态4.倒拉反转运行对于拖动位能性恒转矩负载运行的三相绕线式异步电动机，若转子回路串入的电阻超过某一数值后，电动机还要反转运行于第四象限。长沙理工大学电气工程学院三相异步电动机的各种运行状态5.回馈制动运行对于拖动位能性恒转矩负载运行的三相绕线式异步电动机，若如果进行反接制动停车，当转速降到时，若不采取停车措施而听其自然，那么电动机将反向启动，最后运行于反向回馈制动状态0n
