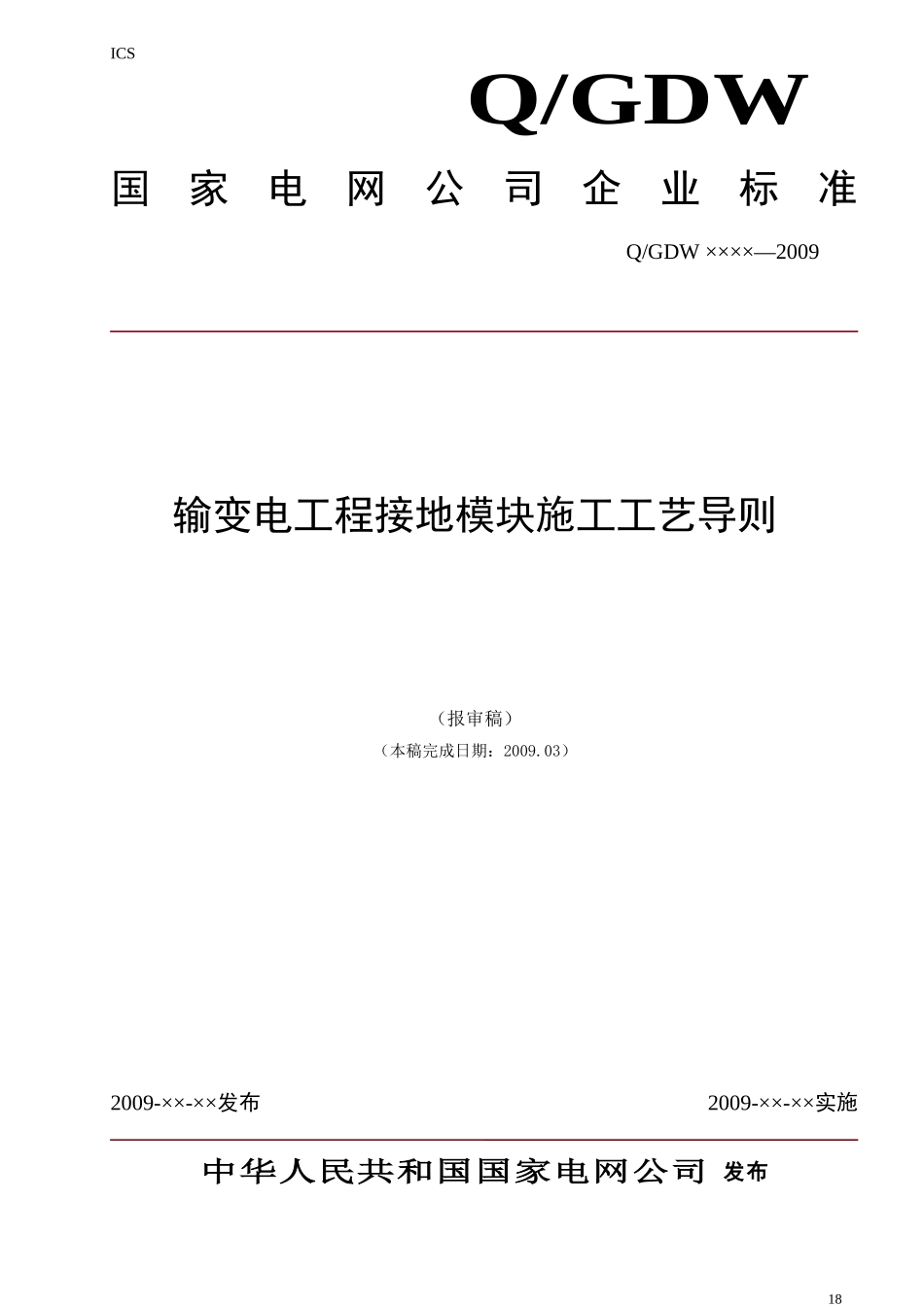

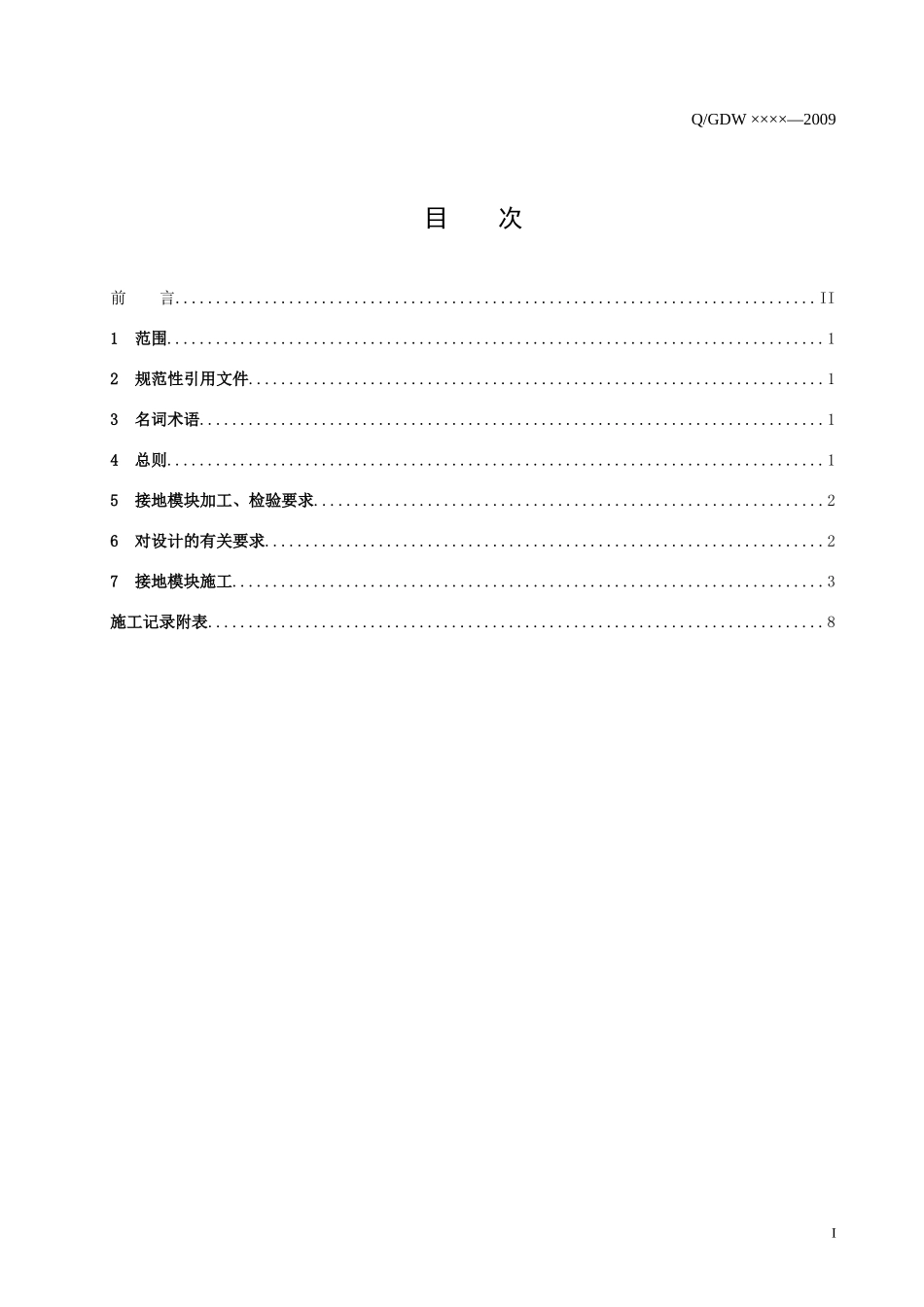

18ICS国家电网公司企业标准Q/GDWQ/GDW××××—2009输变电工程接地模块施工工艺导则（报审稿）（本稿完成日期：2009.03）2009-××-××发布2009-××-××实施中华人民共和国国家电网公司发布Q/GDW××××—2009目次前言...............................................................................II1范围.................................................................................12规范性引用文件.......................................................................13名词术语.............................................................................14总则.................................................................................15接地模块加工、检验要求...............................................................26对设计的有关要求.....................................................................27接地模块施工.........................................................................3施工记录附表............................................................................8IQ/GDW××××—2009前言本《输变电工程接地模块施工工艺导则》是由国网交流建设有限公司组织有关单位编制的国家电网公司企业标准。本标准是在总结我国架空输电线路接地模块施工经验的基础上，参考送电线路和变电站接地施工技术标准和施工经验编写的。本导则主要内容如下：——范围；——规范性引用文件；——名词术语；——总则；——施工方法及工艺等。本导则由国家电网公司科技部提出并归口。本导则负责起草单位：国网交流工程建设有限公司。本导则参加起草单位：安徽送变电工程公司。本导则由国网交流工程建设有限公司负责解释。本导则主要起草人：×××、×××、×××、×××、×××。IIQ/GDW××××—20091范围本导则适用于输变电工程接地模块施工及验收的需要，对于设计和接地模块生产厂家的生产制作具有参考价值。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。DL475—92《接地装置工频特性参数的测量导则》JGJ18—2003《钢筋焊接及验收规程》GB50169-2006《电气装置安装工程接地装置施工及验收规范》3名词术语3.1接地模块GroundingConductor将粉状降阻剂采用机械加压，凝固后具有规定形状尺寸、密实度高的定形降阻材料产品。3.2接地线GroundingConductor电气设备、杆塔的接地螺栓与接地体或零线连接用的在正常情况下不载流的金属导体，称为接地线。3.3接地装置GroundingConnection接地体和接地线的总和，称为接地装置。3.4接地Grounded将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接地体连接，称为接地。3.5接地电阻GroundResistance接地体或自然接地体的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。接地电阻的数值等于接地装置对地电压与通过接地体流入地中电流的比值。3.6热熔接地体焊接CrdweldGroundingConnections利用化学反应（燃烧）时产生的超高热来完成的接地体熔接法。4总则4.1为保证输变电工程接地安装的施工质量，促进技术进步，确保设备安全运行，制订本导则；4.2接地模块的生产工艺尽可能标准化，定型化，接地模块的性能应有统一标准，以便方便设计；4.3使用接地模块时，设计人员应了解现场土壤电阻率的大小及土壤电阻率的分布情况，了解接地模块的相关参数和降阻原理，确定合理的设计方案；第1页共12页Q/GDW××××—20094.4接地模块施工应按照批准的设计文件、经有关方面会审的设计施工图和相应的施工组织设计；4.5接地模块施工前应编制作业指导书，施工、安装中采用的新技术、新工艺必须经过试验、测试和试点验证，在满足规范要求时，才能使用；4.6工程所用的原材料、器材和设备的品种、规格、型号、性能均应符合设计...
