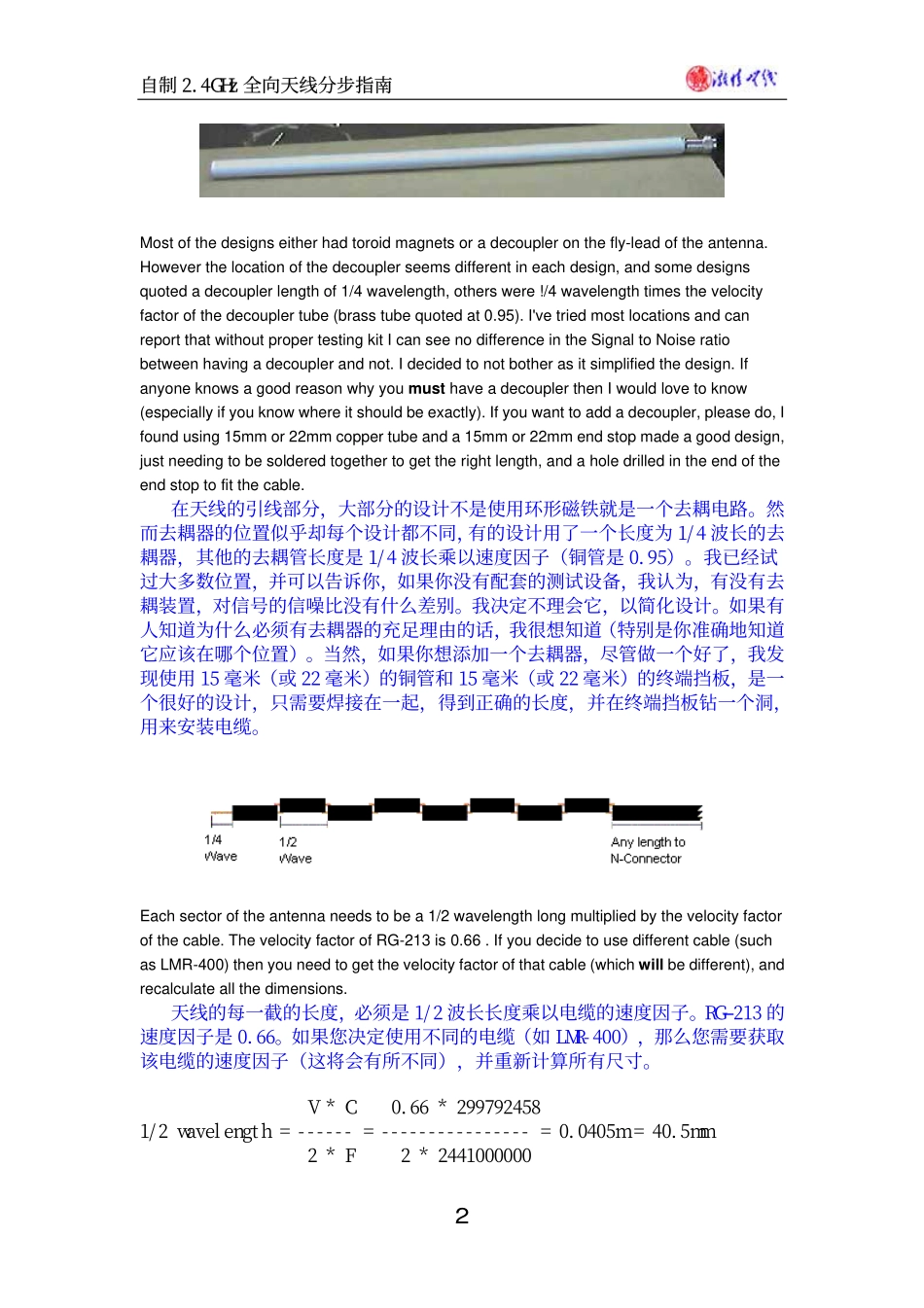

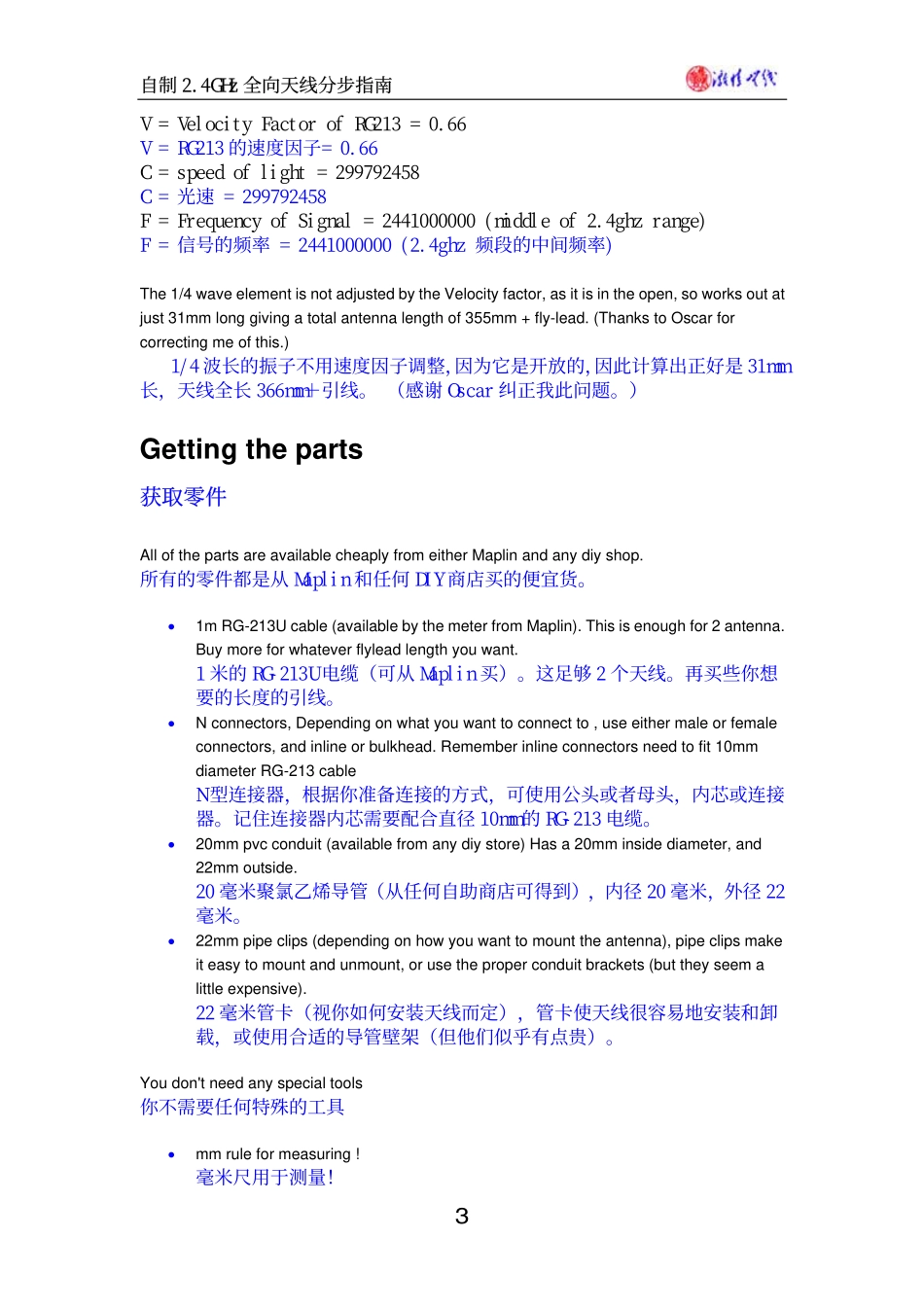

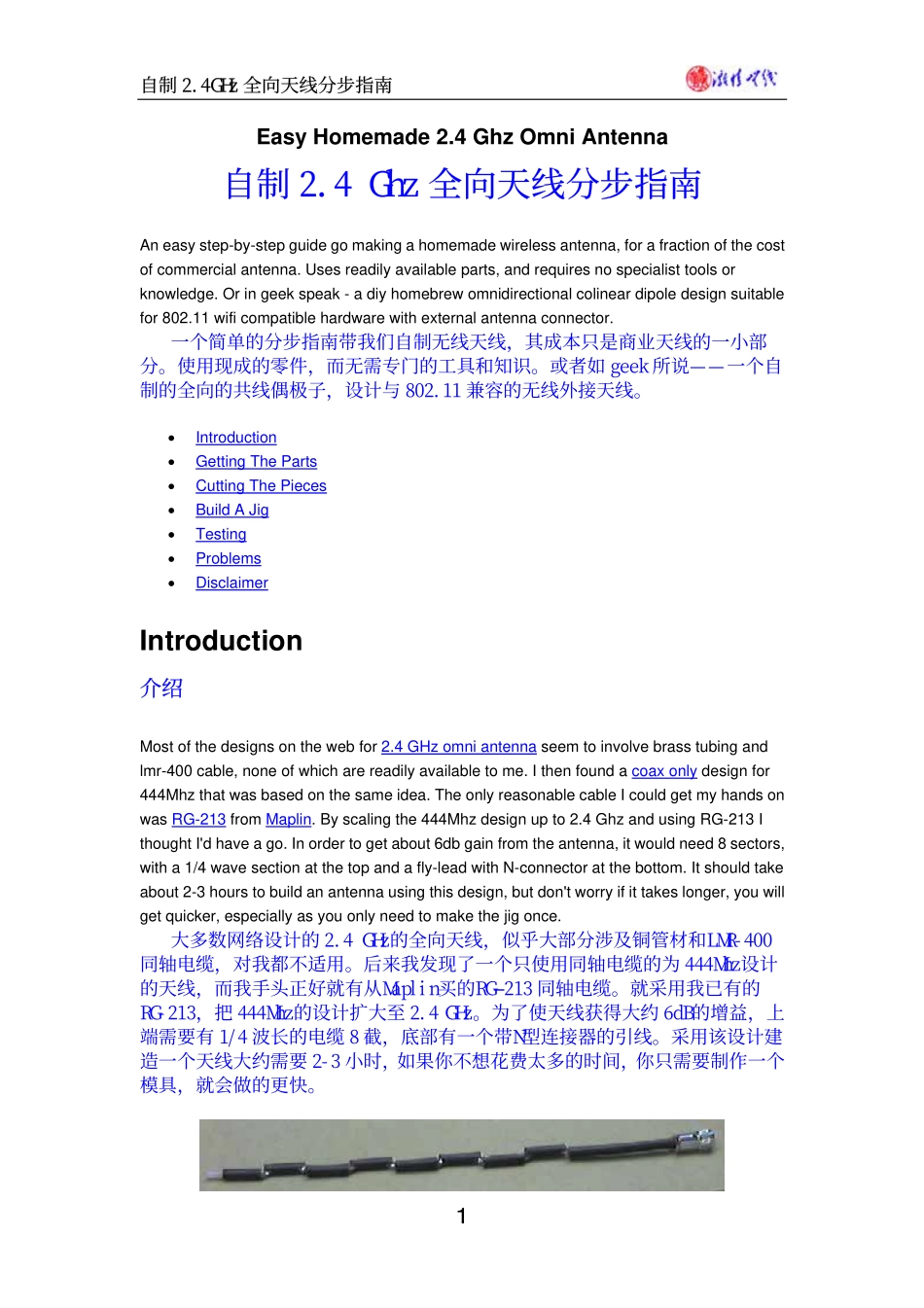

自制2.4GHz全向天线分步指南EasyHomemade2.4GhzOmniAntenna自制2.4Ghz全向天线分步指南Aneasystep-by-stepguidegomakingahomemadewirelessantenna,forafractionofthecostofcommercialantenna.Usesreadilyavailableparts,andrequiresnospecialisttoolsorknowledge.Oringeekspeak-adiyhomebrewomnidirectionalcolineardipoledesignsuitablefor802.11wificompatiblehardwarewithexternalantennaconnector.一个简单的分步指南带我们自制无线天线，其成本只是商业天线的一小部分。使用现成的零件，而无需专门的工具和知识。或者如geek所说——一个自制的全向的共线偶极子，设计与802.11兼容的无线外接天线。•Introduction•GettingTheParts•CuttingThePieces•BuildAJig•Testing•Problems•DisclaimerIntroduction介绍Mostofthedesignsonthewebfor2.4GHzomniantennaseemtoinvolvebrasstubingandlmr-400cable,noneofwhicharereadilyavailabletome.Ithenfoundacoaxonlydesignfor444Mhzthatwasbasedonthesameidea.TheonlyreasonablecableIcouldgetmyhandsonwasRG-213fromMaplin.Byscalingthe444Mhzdesignupto2.4GhzandusingRG-213IthoughtI'dhaveago.Inordertogetabout6dbgainfromtheantenna,itwouldneed8sectors,witha1/4wavesectionatthetopandafly-leadwithN-connectoratthebottom.Itshouldtakeabout2-3hourstobuildanantennausingthisdesign,butdon'tworryifittakeslonger,youwillgetquicker,especiallyasyouonlyneedtomakethejigonce.大多数网络设计的2.4GHz的全向天线，似乎大部分涉及铜管材和LMR-400同轴电缆，对我都不适用。后来我发现了一个只使用同轴电缆的为444Mhz设计的天线，而我手头正好就有从Maplin买的RG–213同轴电缆。就采用我已有的RG-213，把444Mhz的设计扩大至2.4GHz。为了使天线获得大约6dB的增益，上端需要有1/4波长的电缆8截，底部有一个带N型连接器的引线。采用该设计建造一个天线大约需要2-3小时，如果你不想花费太多的时间，你只需要制作一个模具，就会做的更快。1自制2.4GHz全向天线分步指南Mostofthedesignseitherhadtoroidmagnetsoradecoupleronthefly-leadoftheantenna.Howeverthelocationofthedecouplerseemsdifferentineachdesign,andsomedesignsquotedadecouplerlengthof1/4wavelength,otherswere!/4wavelengthtimesthevelocityfactorofthedecouplertube(brasstubequotedat0.95).I'vetriedmostlocationsandcanreportthatwithoutpropertestingkitIcanseenodifferenceintheSignaltoNoiseratiobetweenhavingadecouplerandnot.Idecidedtonotbotherasitsimplifiedthedesign.IfanyoneknowsagoodreasonwhyyoumusthaveadecouplerthenIwouldlovetoknow(especiallyifyouknowwhereitshouldbeexactly).Ifyouwanttoaddadecoupler,pleasedo,Ifoundusing15mmor22mmcoppertubeanda15mmor22mmendstopmadeagooddesign,justneedingtobesolderedtogethertogettherightlength,andaholedrilledintheendoftheendstoptofitthecable.在天线的引线部分，大部分的设计不是使用环形磁铁就是一个去耦电路。然而去耦器的位置似乎却每个设计都不同，有的设计用了一个长度为1/4波长的去耦器，其他的去耦管长度是1/4波长乘以速度因子（铜管是0.95）。我已经试过大多数位置，并可以告诉你，如果你没有配套的测试设备，我认为，有没有去耦装置，对信号的信噪比没有什么差别。我决定不理会它，以简化设计。如果有人知道为什么必须有去耦器的充足理由的话，我很想知道（特别是你准确地知道它应该在哪个位置）。当然，如果你想添加一个去耦器，尽管做一个好了，我发现使用15毫米（或22毫米）的铜管和15毫米（或22毫米）的终端挡板，是一个很好的设计，只需要焊接在一起，得到正确的长度，并在终端挡板钻一个洞，用来安装电缆。Eachsectoroftheantennaneedstobea1/2wavelengthlongmultipliedbythevelocityfactorofthecable.ThevelocityfactorofRG-213is0.66.Ifyoudecidetousedifferentcable(suchasLMR-400)thenyouneedtogetthevelocityfactorofthatcable(whichwillbedifferent),andrecalcula...
