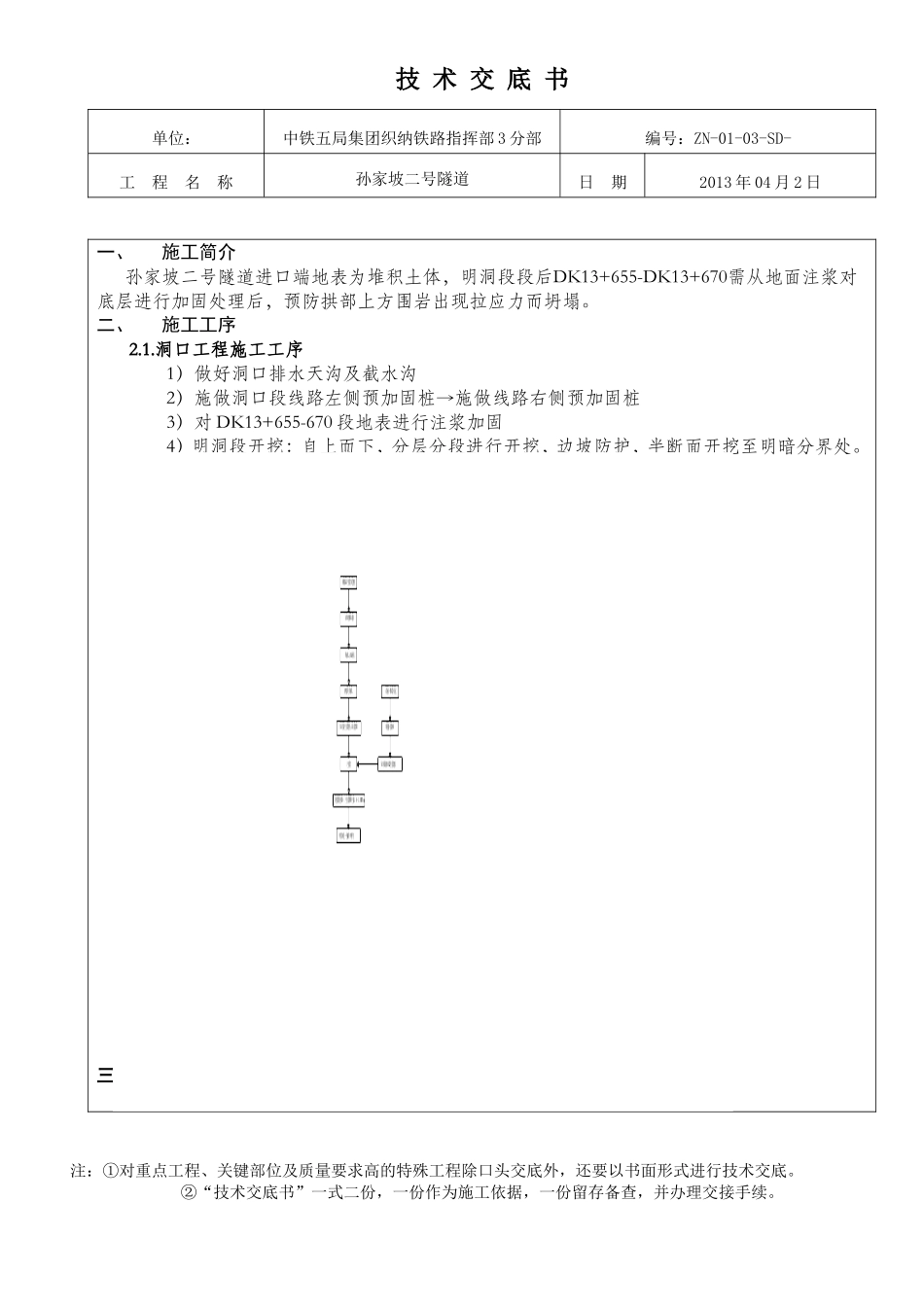

技术交底书单位：中铁五局集团织纳铁路指挥部3分部编号：ZN-01-03-SD-工程名称孙家坡二号隧道日期2013年04月2日一、施工简介孙家坡二号隧道进口端地表为堆积土体，明洞段段后DK13+655-DK13+670需从地面注浆对底层进行加固处理后，预防拱部上方围岩出现拉应力而坍塌。二、施工工序2.1.洞口工程施工工序1）做好洞口排水天沟及截水沟2）施做洞口段线路左侧预加固桩→施做线路右侧预加固桩3）对DK13+655-670段地表进行注浆加固4）明洞段开挖：自上而下，分层分段进行开挖，边坡防护，半断面开挖至明暗分界处。5）于明暗交界处施做超前大管棚6）明洞段下半断面落底，并做好临时边仰坡防护及直立开挖面的防护7）基底处理→基底加固效果检测8）施做明洞衬砌，明洞洞门及洞门外挡墙9）暗洞施工2.2.袖阀管管注浆工序三、施工工艺3.1袖管阀注浆工艺注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。②“技术交底书”一式二份，一份作为施工依据，一份留存备查，并办理交接手续。技术交底书单位：中铁五局集团织纳铁路指挥部3分部编号：ZN-01-03-SD-工程名称孙家坡二号隧道日期2013年04月2日袖阀管是在浆液经过注浆泵加压后，通过连通管进入注浆管，聚集到袖阀管注浆管段，然后通过钻有直径为5mmm的泄浆孔的钢管(即袖阀管)，在内压力的作用下，将包裹在钢外的橡胶圈胀开和套壳料挤碎。当压力逐渐增大到一定程度，被加压的浆液就会沿着地层结构产生充填、渗透、压密、劈裂流动，此时由于供浆量小于进入量，压力会自动回复到平衡状态，续后的浆液在压力作用下，使得劈裂裂缝不断向外延伸，浆液在土体中形成固结体，从而达到增加地层强度，降低地层渗透性的目的。逐次提升或降低注浆内管即可实现分段注浆。橡胶圈的作用是当孔内加压注浆时橡胶圈胀开，浆液从泄浆孑L进入地层，停止注浆时橡胶圈在袖阀管外部浆液的作用下封闭泄浆孔，阻止泥土和地下水逆向进入袖阀管内。套壳料的作用是在袖阀管周围形成具有一定强度的保护层，注浆时浆液在袖阀管有孔的部位挤碎套壳料，而上部和下部的套壳料仍具有一定强度，可以阻止浆液的上下流动。这样浆液就只在很小的范围横向流动，以增加地层加固半径。而双塞管的作用是增压，当浆液通过注浆内管进入双塞管后，浆液从内管上的4cm长的出浆孔流出。当浆液进入袖阀管和双塞管中间时，在压力作用下，橡皮帽被顶起，随着浆液的聚集，压力达到一定程度后，袖阀管外侧的橡胶圈被胀开，套壳料被挤碎，从而浆液被挤压到地层中。袖阀管注浆需分段进行，每段注浆应一次完注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。②“技术交底书”一式二份，一份作为施工依据，一份留存备查，并办理交接手续。技术交底书单位：中铁五局集团织纳铁路指挥部3分部编号：ZN-01-03-SD-工程名称孙家坡二号隧道日期2013年04月2日成。3.2设计参数注浆范围：DK13+655-670隧道中线左右侧10范围内注浆深度：衬砌范围内加固至拱顶以上0.5m，衬砌范围外加固至W3中1m钢花管参数：Ф75×5mm，钢管壁上设置5mm注浆孔，间隔30cm的距离开8-10个直径5mm的小孔，开孔范围长约5-8cm3.3施工方法3.3.1.施工准备地表注浆施工前，将注浆范围内场地大致平，并用吊车将施工机械吊装至施工现场，尽量减少对地面的扰动。操作人员经过岗前培训并准备就绪；机械经调试后应达到使用要求；所有原材料满足设计及规范要求。3.3.2.技术准备测量放样出每根钢管位置，测量每根桩原地面标高，以保证地表注浆不侵入明洞施工范围，并将测量成果上报项目指挥部及专业监理工程师。施工前，应先计算出每个注浆孔的高程，由此计算出每根注浆管的长度，保证钢管长度满足设计要求3.3.3.成孔：采用常规地质合金钻头成孔；成孔直径110毫米，并在钻进2m时及以后每加一节钻杆均需对钻机调平校正，要求钻孔的倾斜度≤1，孔位偏差小于50毫米。3.3.4.清孔：在已完成的钻孔中用浓泥浆进行清孔，排除粗颗粒渣土。3.4.5.下套壳料：成孔后立即通过钻杆将套壳料置换孔内泥浆，方法是将通过循环泥浆的管接到挤压式注浆机上，在注浆压力的作用下，通过...
