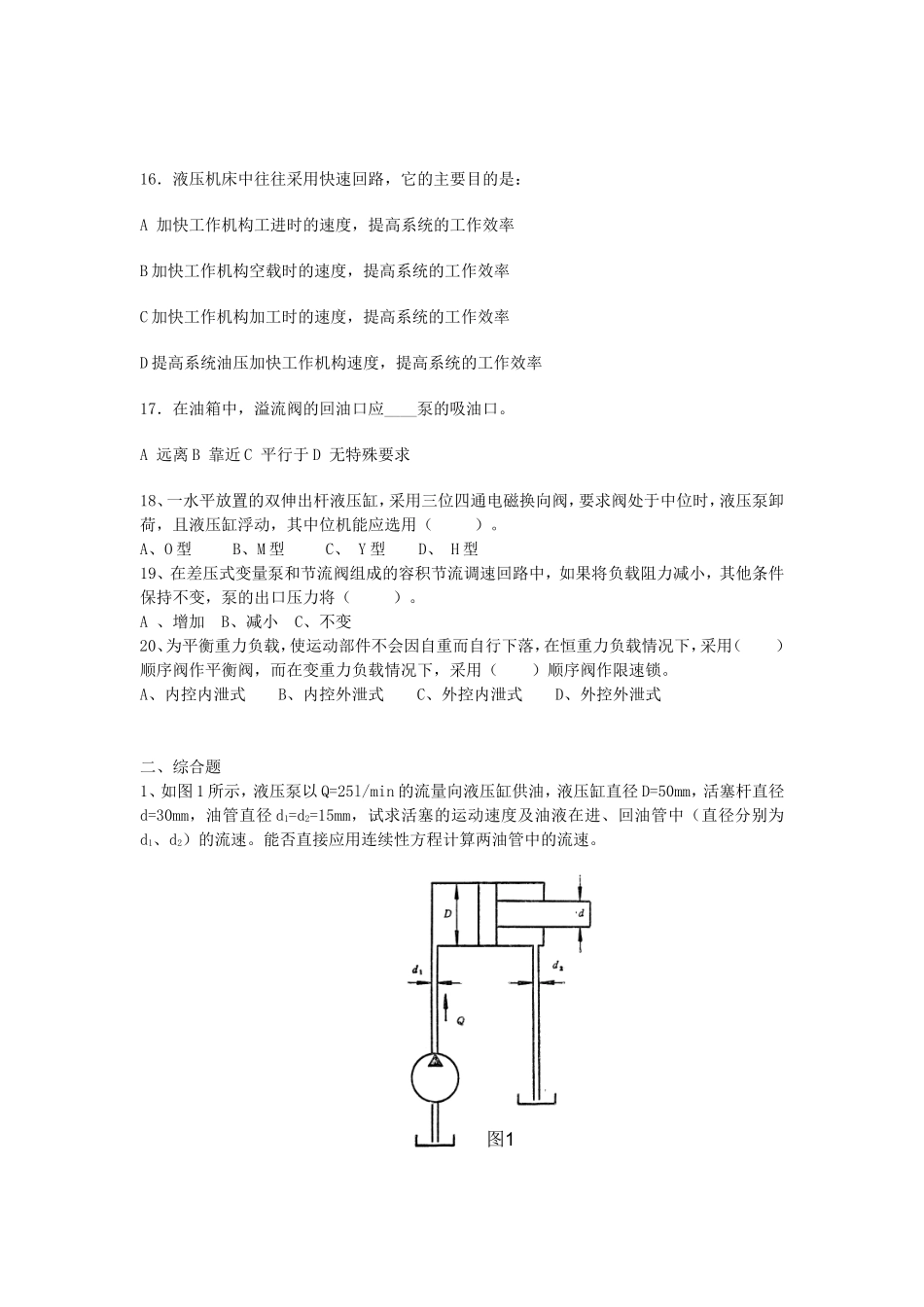

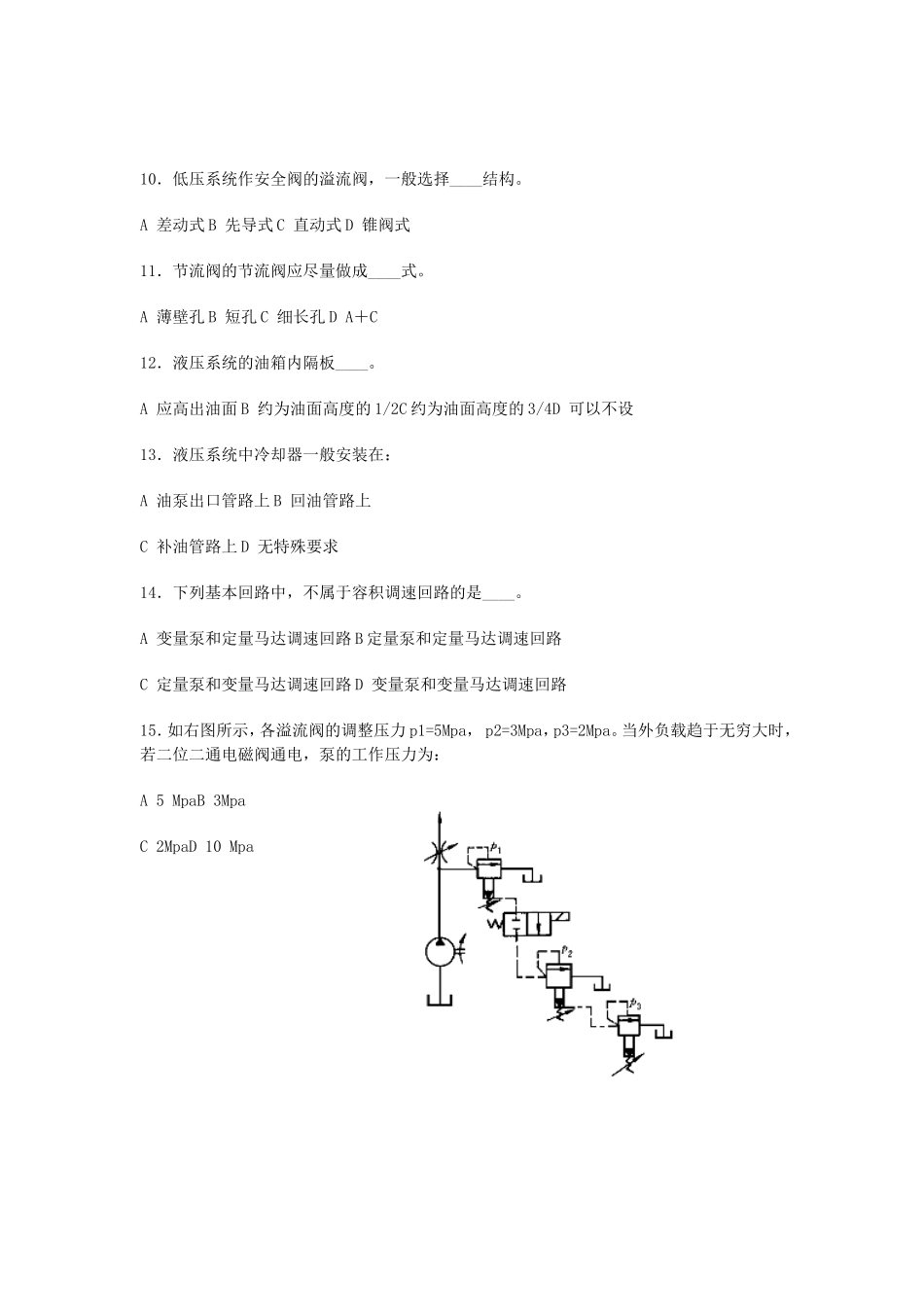

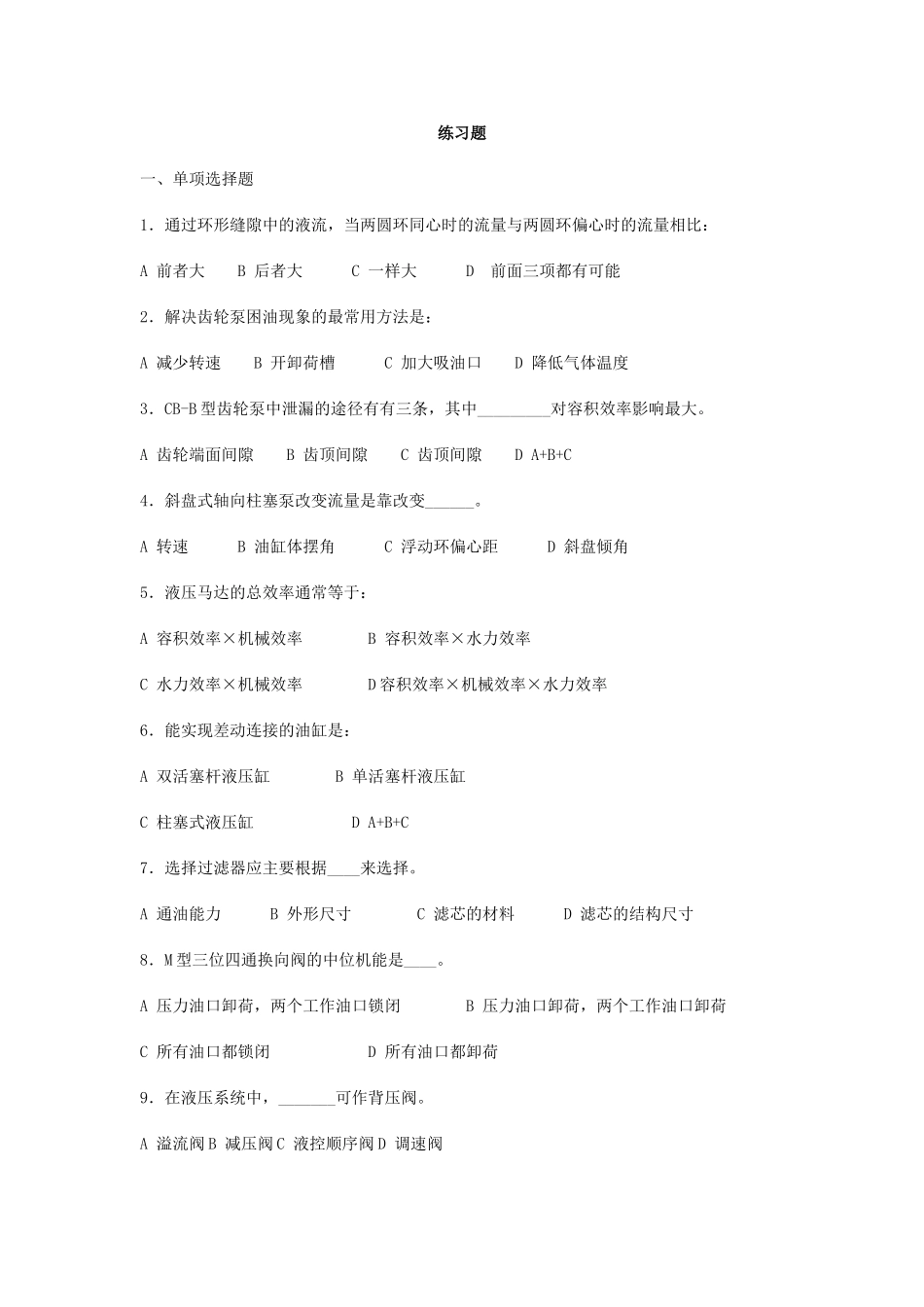

练习题一、单项选择题1．通过环形缝隙中的液流，当两圆环同心时的流量与两圆环偏心时的流量相比：A前者大B后者大C一样大D前面三项都有可能2．解决齿轮泵困油现象的最常用方法是：A减少转速B开卸荷槽C加大吸油口D降低气体温度3．CB-B型齿轮泵中泄漏的途径有有三条，其中_________对容积效率影响最大。A齿轮端面间隙B齿顶间隙C齿顶间隙DA+B+C4．斜盘式轴向柱塞泵改变流量是靠改变______。A转速B油缸体摆角C浮动环偏心距D斜盘倾角5．液压马达的总效率通常等于：A容积效率×机械效率B容积效率×水力效率C水力效率×机械效率D容积效率×机械效率×水力效率6．能实现差动连接的油缸是：A双活塞杆液压缸B单活塞杆液压缸C柱塞式液压缸DA+B+C7．选择过滤器应主要根据____来选择。A通油能力B外形尺寸C滤芯的材料D滤芯的结构尺寸8．M型三位四通换向阀的中位机能是____。A压力油口卸荷，两个工作油口锁闭B压力油口卸荷，两个工作油口卸荷C所有油口都锁闭D所有油口都卸荷9．在液压系统中，_______可作背压阀。A溢流阀B减压阀C液控顺序阀D调速阀10．低压系统作安全阀的溢流阀，一般选择____结构。A差动式B先导式C直动式D锥阀式11．节流阀的节流阀应尽量做成____式。A薄壁孔B短孔C细长孔DA＋C12．液压系统的油箱内隔板____。A应高出油面B约为油面高度的1/2C约为油面高度的3/4D可以不设13．液压系统中冷却器一般安装在：A油泵出口管路上B回油管路上C补油管路上D无特殊要求14．下列基本回路中，不属于容积调速回路的是____。A变量泵和定量马达调速回路B定量泵和定量马达调速回路C定量泵和变量马达调速回路D变量泵和变量马达调速回路15．如右图所示，各溢流阀的调整压力p1=5Mpa，p2=3Mpa，p3=2Mpa。当外负载趋于无穷大时，若二位二通电磁阀通电，泵的工作压力为：A5MpaB3MpaC2MpaD10Mpa16．液压机床中往往采用快速回路，它的主要目的是：A加快工作机构工进时的速度，提高系统的工作效率B加快工作机构空载时的速度，提高系统的工作效率C加快工作机构加工时的速度，提高系统的工作效率D提高系统油压加快工作机构速度，提高系统的工作效率17．在油箱中，溢流阀的回油口应____泵的吸油口。A远离B靠近C平行于D无特殊要求18、一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用（）。A、O型B、M型C、Y型D、H型19、在差压式变量泵和节流阀组成的容积节流调速回路中，如果将负载阻力减小，其他条件保持不变，泵的出口压力将（）。A、增加B、减小C、不变20、为平衡重力负载，使运动部件不会因自重而自行下落，在恒重力负载情况下，采用（）顺序阀作平衡阀，而在变重力负载情况下，采用（）顺序阀作限速锁。A、内控内泄式B、内控外泄式C、外控内泄式D、外控外泄式二、综合题1、如图1所示，液压泵以Q=25l/min的流量向液压缸供油，液压缸直径D=50mm，活塞杆直径d=30mm，油管直径d1=d2=15mm，试求活塞的运动速度及油液在进、回油管中（直径分别为d1、d2）的流速。能否直接应用连续性方程计算两油管中的流速。图12、某机床进给回路如图2所示，它可以实现快进→工进→快退的工作循环。根据此回路的工作原理，填写电磁铁动作表。（电磁铁通电时，在空格中记“＋”号；反之，断电记“－”号）电磁铁工作环节1YA2YA3YA快进工进快退3、如图3所示液压系统中，立式液压缸活塞与运动部件的重力为G，两腔面积分别为A1和A2，泵1和泵2最大工作压力为p1和p2，若忽略管路上的压力损失，问：（1）阀4、5、6、9各是什么阀？它们在系统中各自的功用是什么？（2）阀4、5、6、9的压力应如何调整？（3）这个系统由哪些基本回路组成？图2图34、在使用中，调速阀进、出油口能反接吗？进、出油口接反将会出现怎样的情况，试根据调速阀的工作原理进行分析。5、如图4所示，节流阀同样串联在液压泵和执行元件之间，调节节流阀的通流面积，能否改变执行元件的运动速度？为什么？6、图5示液压机械的动作循环为快进、一工进、二工进、快退、停止。读懂液压系统原理图，填写电磁铁动作顺序表，并说明系统的特点。电磁铁动作顺序表：注：电磁铁吸合标“＋”，电磁铁断开标“－”...
