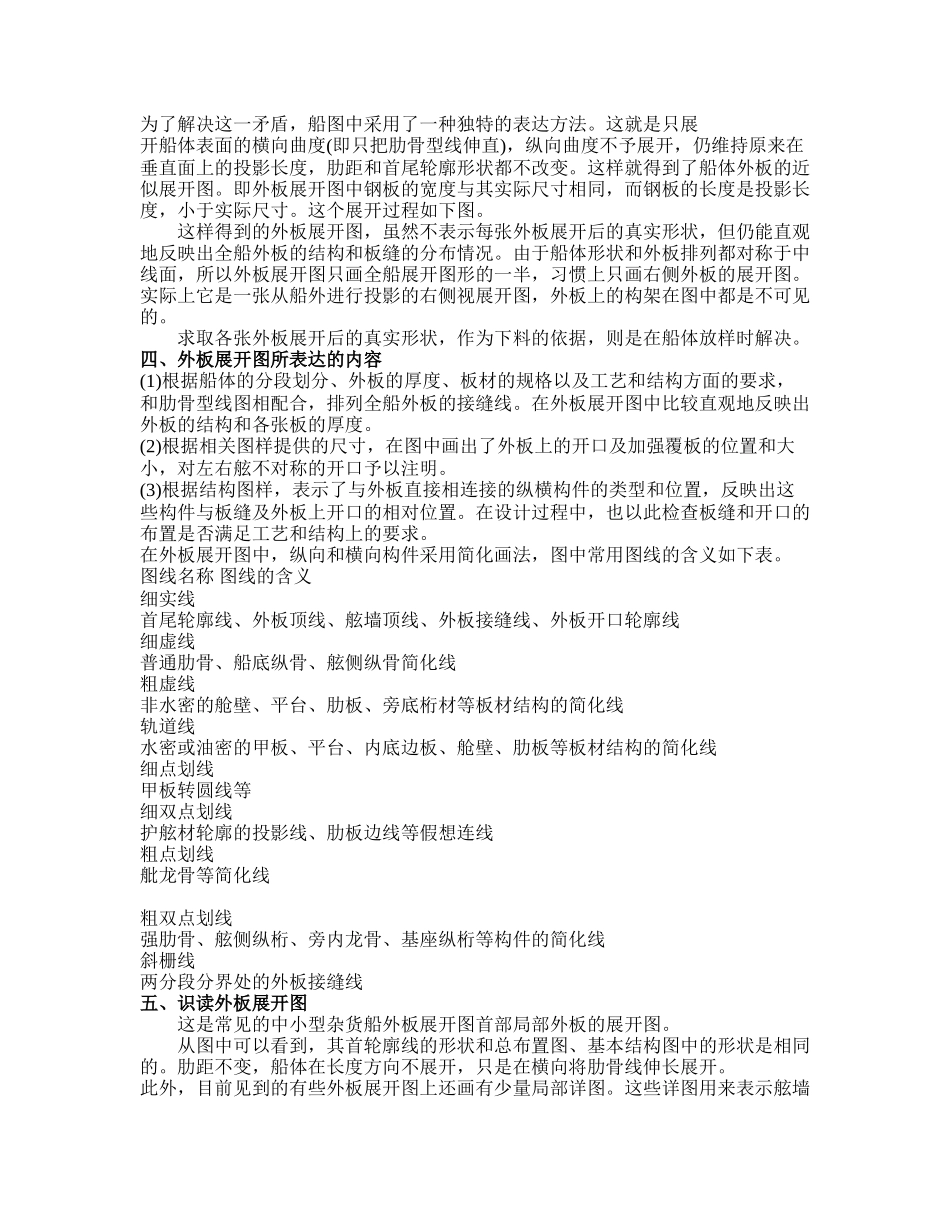

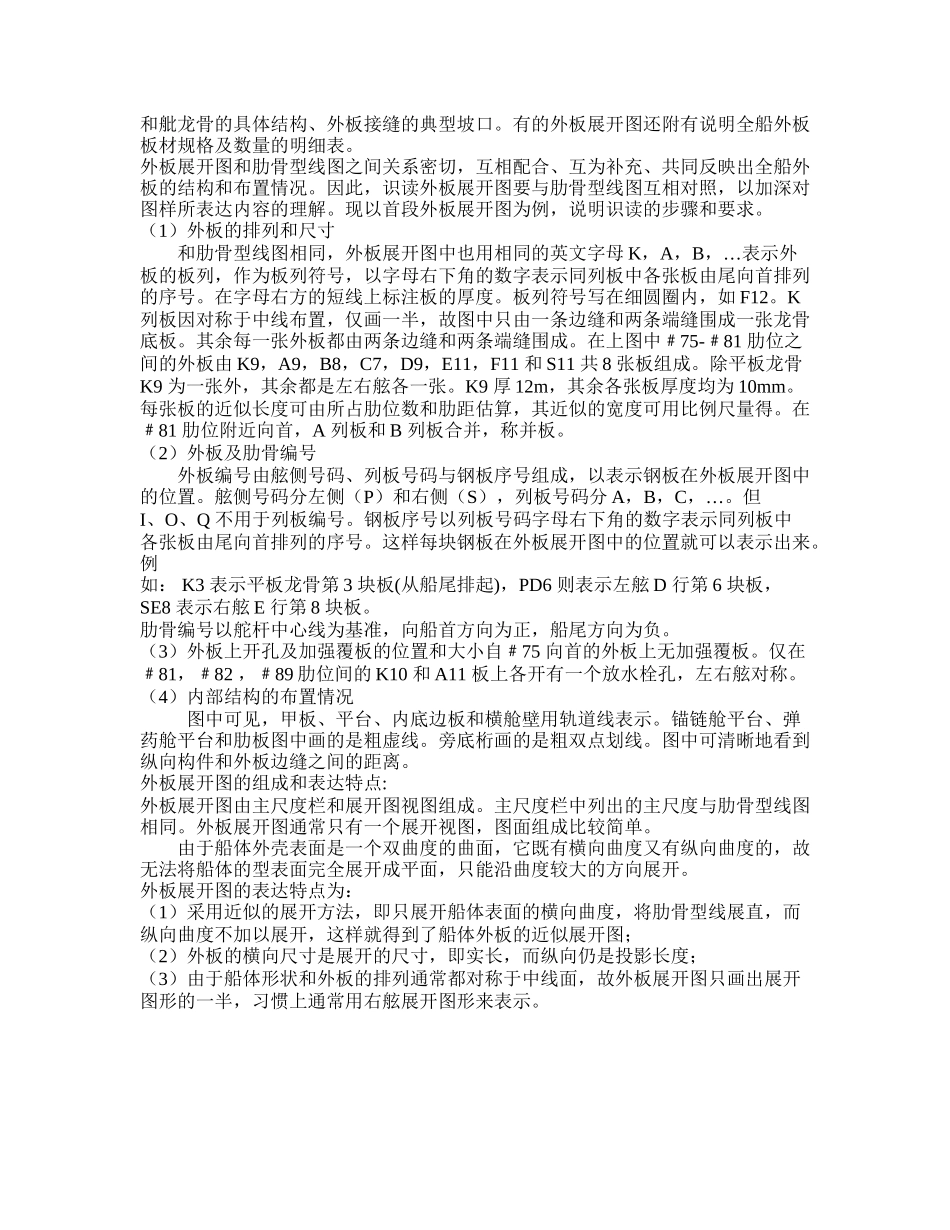

什么是外板展开图?一、前言外板展开图是船上一张必备的重要图纸,是一张完整地表示全船外板结构的图样,目前,相当多的船舶驾驶员尤其是船长、大副对该图不太熟悉,一知半解,看不懂图中所表达的真实含义,以致在船舶监造、修理过程中因无法识读外板展开图船体外板展开图一、前言外板展开图是船上一张必备的重要图纸,是一张完整地表示全船外板结构的图样,目前,相当多的船舶驾驶员尤其是船长、大副对该图不太熟悉,一知半解,看不懂图中所表达的真实含义,以致在船舶监造、修理过程中因无法识读外板展开图而不能正常监造和影响修船质量。本文以常见的中小型杂货船外板展开图为例简单介绍该图的用途、特点、表达形式及如何正确识读。二、外板展开图的主要用途外板展开图主要用途如下:(1)表示全船外板的排列、厚度及外板上开口的位置等,是修造船时确定船体钢板的规格和数量,作为订货或备料的主要依据。(2)与肋骨型线图配合,确定外板的边、端接缝和外板并板的位置,作为船体放样时的依据。(3)作为计算船体重量和重心位置的依据之一。(4)作为绘制分段结构图的参考。三、外板展开图的展开方法为表示全船各张外板下料时的实际大小和形状,最理想的应该是把整个船体外壳完全“摊平”即展开,画出它的展开图形。但是船体外壳通常是一个具有双重曲度的复杂曲面,在几何上属于不可展的表面,实际上是不可能将整个外板完全摊平的。为了解决这一矛盾,船图中采用了一种独特的表达方法。这就是只展开船体表面的横向曲度(即只把肋骨型线伸直),纵向曲度不予展开,仍维持原来在垂直面上的投影长度,肋距和首尾轮廓形状都不改变。这样就得到了船体外板的近似展开图。即外板展开图中钢板的宽度与其实际尺寸相同,而钢板的长度是投影长度,小于实际尺寸。这个展开过程如下图。这样得到的外板展开图,虽然不表示每张外板展开后的真实形状,但仍能直观地反映出全船外板的结构和板缝的分布情况。由于船体形状和外板排列都对称于中线面,所以外板展开图只画全船展开图形的一半,习惯上只画右侧外板的展开图。实际上它是一张从船外进行投影的右侧视展开图,外板上的构架在图中都是不可见的。求取各张外板展开后的真实形状,作为下料的依据,则是在船体放样时解决。四、外板展开图所表达的内容(1)根据船体的分段划分、外板的厚度、板材的规格以及工艺和结构方面的要求,和肋骨型线图相配合,排列全船外板的接缝线。在外板展开图中比较直观地反映出外板的结构和各张板的厚度。(2)根据相关图样提供的尺寸,在图中画出了外板上的开口及加强覆板的位置和大小,对左右舷不对称的开口予以注明。(3)根据结构图样,表示了与外板直接相连接的纵横构件的类型和位置,反映出这些构件与板缝及外板上开口的相对位置。在设计过程中,也以此检查板缝和开口的布置是否满足工艺和结构上的要求。在外板展开图中,纵向和横向构件采用简化画法,图中常用图线的含义如下表。图线名称图线的含义细实线首尾轮廓线、外板顶线、舷墙顶线、外板接缝线、外板开口轮廓线细虚线普通肋骨、船底纵骨、舷侧纵骨简化线粗虚线非水密的舱壁、平台、肋板、旁底桁材等板材结构的简化线轨道线水密或油密的甲板、平台、内底边板、舱壁、肋板等板材结构的简化线细点划线甲板转圆线等细双点划线护舷材轮廓的投影线、肋板边线等假想连线粗点划线舭龙骨等简化线粗双点划线强肋骨、舷侧纵桁、旁内龙骨、基座纵桁等构件的简化线斜栅线两分段分界处的外板接缝线五、识读外板展开图这是常见的中小型杂货船外板展开图首部局部外板的展开图。从图中可以看到,其首轮廓线的形状和总布置图、基本结构图中的形状是相同的。肋距不变,船体在长度方向不展开,只是在横向将肋骨线伸长展开。此外,目前见到的有些外板展开图上还画有少量局部详图。这些详图用来表示舷墙和舭龙骨的具体结构、外板接缝的典型坡口。有的外板展开图还附有说明全船外板板材规格及数量的明细表。外板展开图和肋骨型线图之间关系密切,互相配合、互为补充、共同反映出全船外板的结构和布置情况。因此,识读外板展开图要与肋骨型线图互相对照,以加深对图样所表达内容的理解。现以首段...
