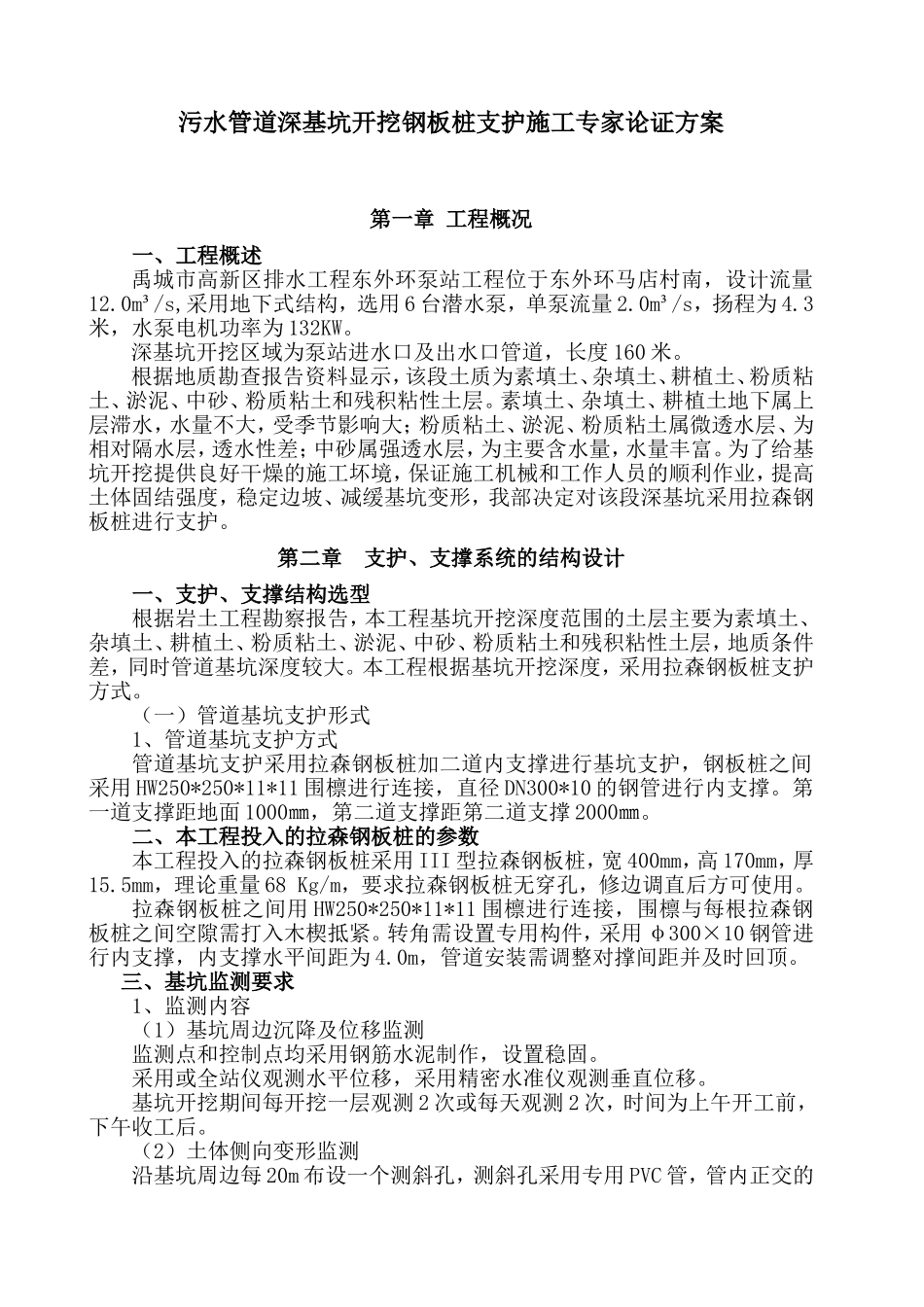

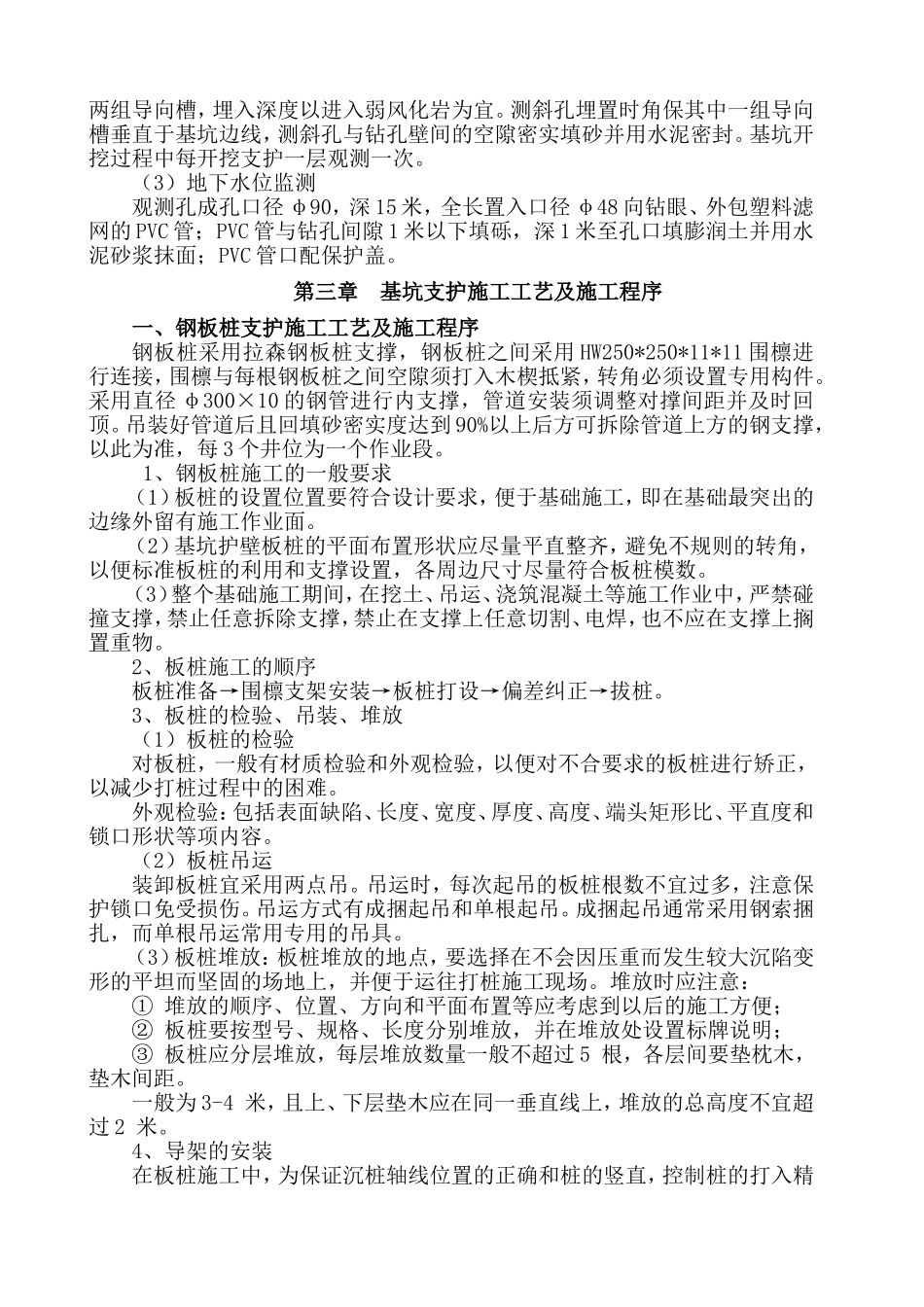

污水管道深基坑开挖钢板桩支护施工专家论证方案第一章工程概况一、工程概述禹城市高新区排水工程东外环泵站工程位于东外环马店村南，设计流量12.0m³/s,采用地下式结构，选用6台潜水泵，单泵流量2.0m³/s，扬程为4.3米，水泵电机功率为132KW。深基坑开挖区域为泵站进水口及出水口管道，长度160米。根据地质勘查报告资料显示，该段土质为素填土、杂填土、耕植土、粉质粘土、淤泥、中砂、粉质粘土和残积粘性土层。素填土、杂填土、耕植土地下属上层滞水，水量不大，受季节影响大；粉质粘土、淤泥、粉质粘土属微透水层、为相对隔水层，透水性差；中砂属强透水层，为主要含水量，水量丰富。为了给基坑开挖提供良好干燥的施工坏境，保证施工机械和工作人员的顺利作业，提高土体固结强度，稳定边坡、减缓基坑变形，我部决定对该段深基坑采用拉森钢板桩进行支护。第二章支护、支撑系统的结构设计一、支护、支撑结构选型根据岩土工程勘察报告，本工程基坑开挖深度范围的土层主要为素填土、杂填土、耕植土、粉质粘土、淤泥、中砂、粉质粘土和残积粘性土层，地质条件差，同时管道基坑深度较大。本工程根据基坑开挖深度，采用拉森钢板桩支护方式。（一）管道基坑支护形式1、管道基坑支护方式管道基坑支护采用拉森钢板桩加二道内支撑进行基坑支护，钢板桩之间采用HW250*250*11*11围檩进行连接，直径DN300*10的钢管进行内支撑。第一道支撑距地面1000㎜，第二道支撑距第二道支撑2000㎜。二、本工程投入的拉森钢板桩的参数本工程投入的拉森钢板桩采用III型拉森钢板桩，宽400mm，高170mm，厚15.5mm，理论重量68Kg/m，要求拉森钢板桩无穿孔，修边调直后方可使用。拉森钢板桩之间用HW250*250*11*11围檩进行连接，围檩与每根拉森钢板桩之间空隙需打入木楔抵紧。转角需设置专用构件，采用φ300×10钢管进行内支撑，内支撑水平间距为4.0m，管道安装需调整对撑间距并及时回顶。三、基坑监测要求1、监测内容（1）基坑周边沉降及位移监测监测点和控制点均采用钢筋水泥制作，设置稳固。采用或全站仪观测水平位移，采用精密水准仪观测垂直位移。基坑开挖期间每开挖一层观测2次或每天观测2次，时间为上午开工前，下午收工后。（2）土体侧向变形监测沿基坑周边每20m布设一个测斜孔，测斜孔采用专用PVC管，管内正交的两组导向槽，埋入深度以进入弱风化岩为宜。测斜孔埋置时角保其中一组导向槽垂直于基坑边线，测斜孔与钻孔壁间的空隙密实填砂并用水泥密封。基坑开挖过程中每开挖支护一层观测一次。（3）地下水位监测观测孔成孔口径φ90，深15米，全长置入口径φ48向钻眼、外包塑料滤网的PVC管；PVC管与钻孔间隙1米以下填砾，深1米至孔口填膨润土并用水泥砂浆抹面；PVC管口配保护盖。第三章基坑支护施工工艺及施工程序一、钢板桩支护施工工艺及施工程序钢板桩采用拉森钢板桩支撑，钢板桩之间采用HW250*250*11*11围檩进行连接，围檩与每根钢板桩之间空隙须打入木楔抵紧，转角必须设置专用构件。采用直径φ300×10的钢管进行内支撑，管道安装须调整对撑间距并及时回顶。吊装好管道后且回填砂密实度达到90%以上后方可拆除管道上方的钢支撑，以此为准，每3个井位为一个作业段。1、钢板桩施工的一般要求（1）板桩的设置位置要符合设计要求，便于基础施工，即在基础最突出的边缘外留有施工作业面。（2）基坑护壁板桩的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准板桩的利用和支撑设置，各周边尺寸尽量符合板桩模数。（3）整个基础施工期间，在挖土、吊运、浇筑混凝土等施工作业中，严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物。2、板桩施工的顺序板桩准备→围檩支架安装→板桩打设→偏差纠正→拔桩。3、板桩的检验、吊装、堆放（1）板桩的检验对板桩，一般有材质检验和外观检验，以便对不合要求的板桩进行矫正，以减少打桩过程中的困难。外观检验：包括表面缺陷、长度、宽度、厚度、高度、端头矩形比、平直度和锁口形状等项内容。（2）板桩吊运装卸板桩宜采用两点吊。吊运时，每次起吊的板桩根数不宜过多，注意保护锁口免受损伤。吊运方式有成捆起吊和单根起吊。...
