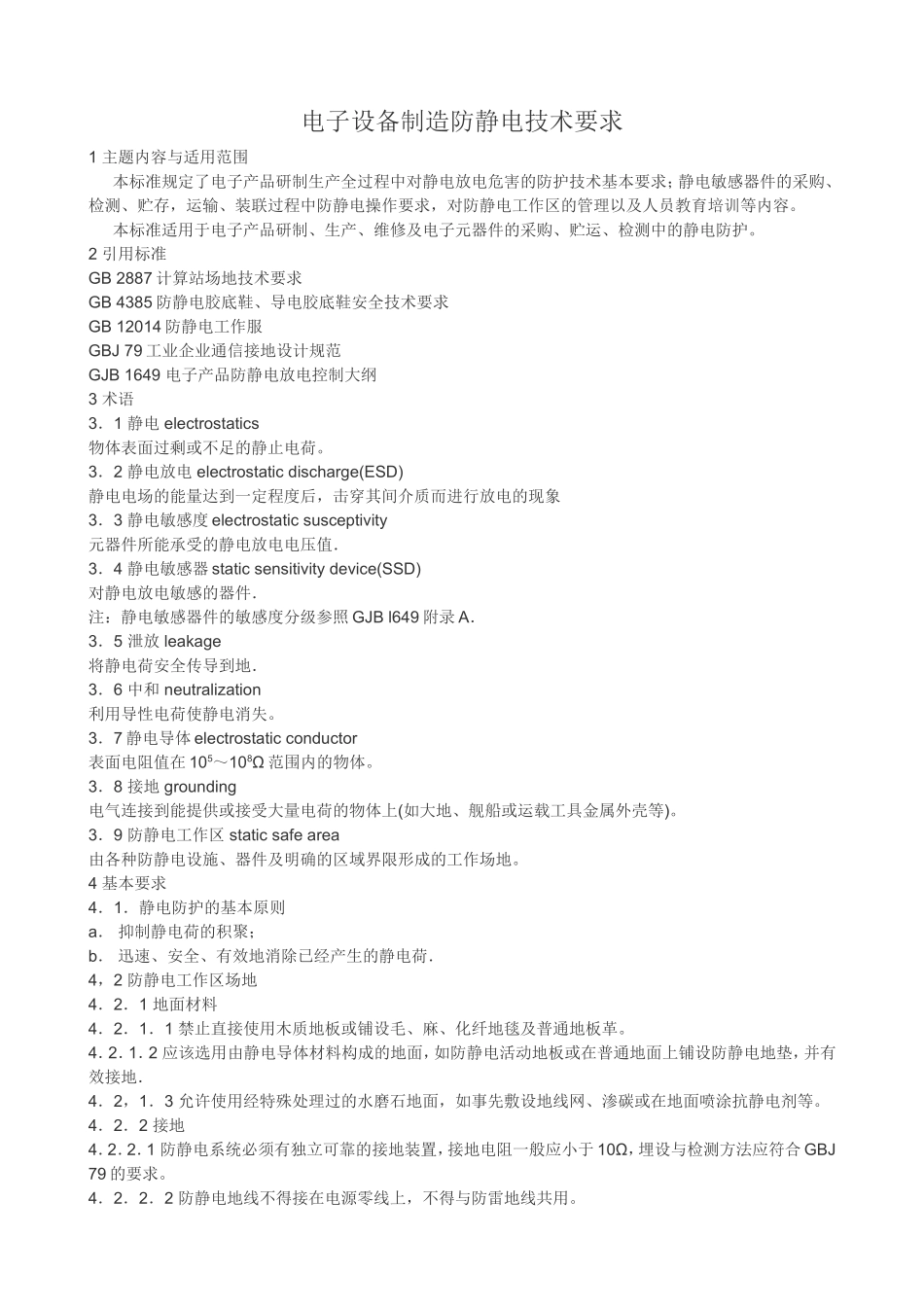

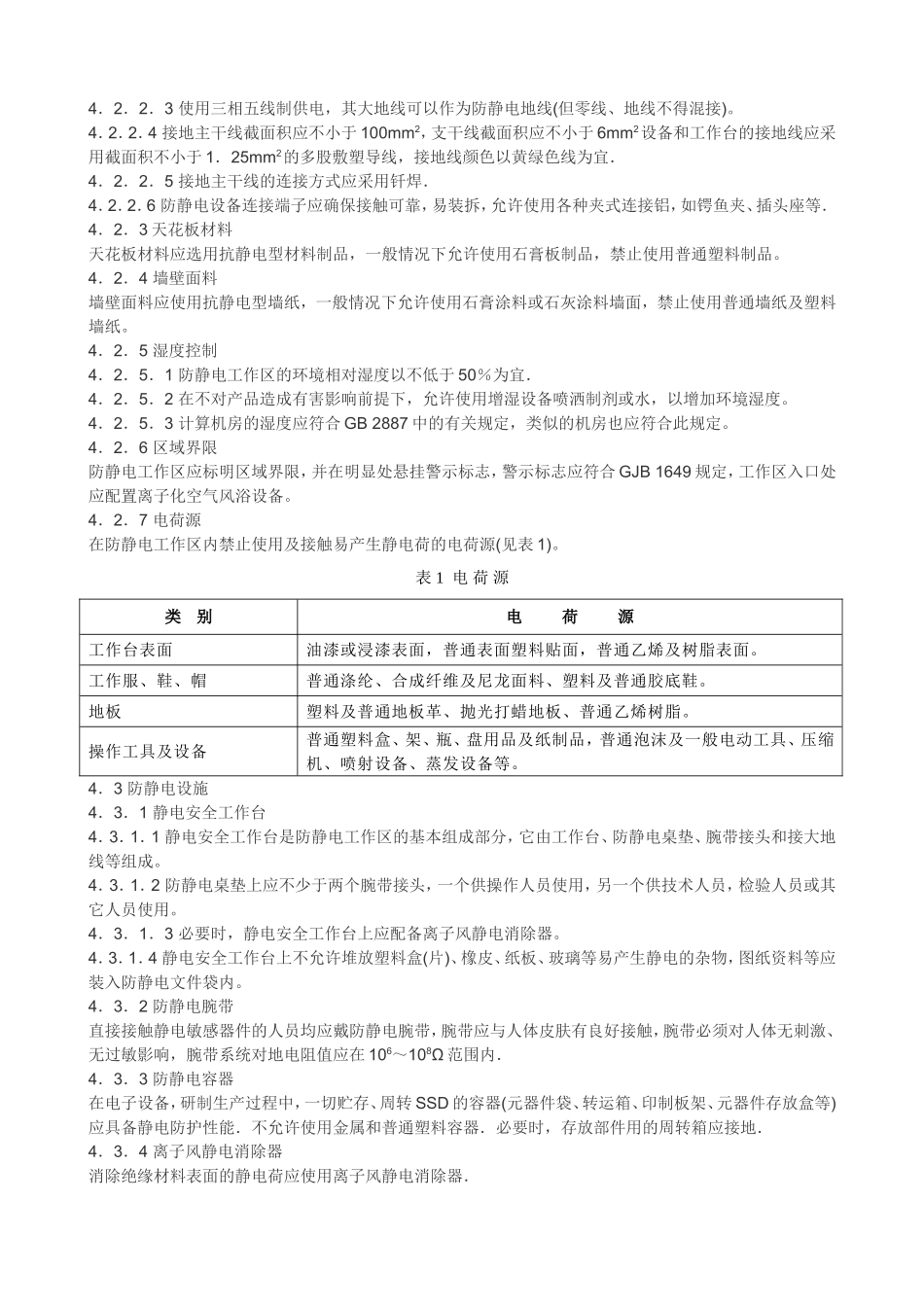

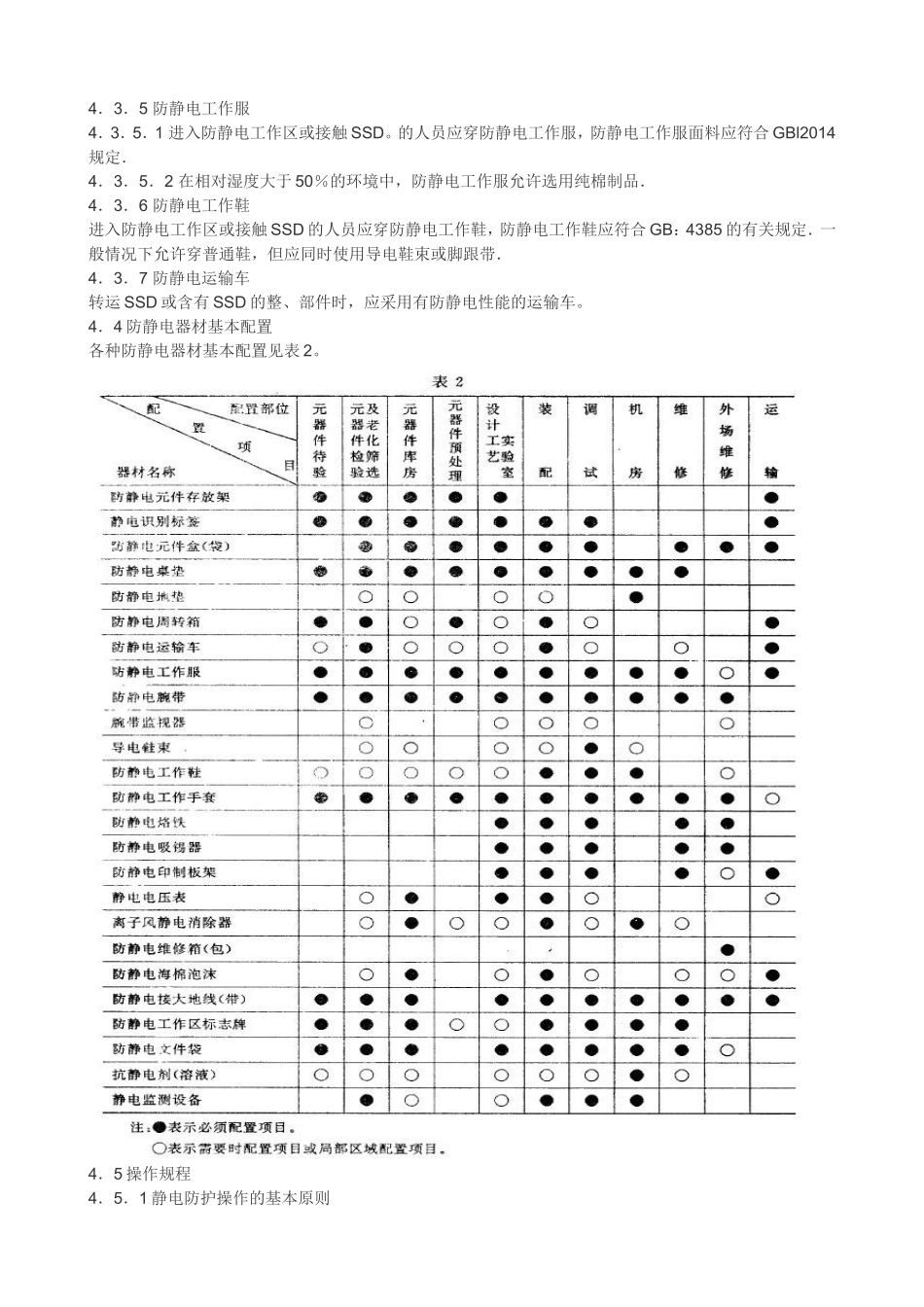

电子设备制造防静电技术要求1主题内容与适用范围本标准规定了电子产品研制生产全过程中对静电放电危害的防护技术基本要求；静电敏感器件的采购、检测、贮存，运输、装联过程中防静电操作要求，对防静电工作区的管理以及人员教育培训等内容。本标准适用于电子产品研制、生产、维修及电子元器件的采购、贮运、检测中的静电防护。2引用标准GB2887计算站场地技术要求GB4385防静电胶底鞋、导电胶底鞋安全技术要求GB12014防静电工作服GBJ79工业企业通信接地设计规范GJB1649电子产品防静电放电控制大纲3术语3．1静电electrostatics物体表面过剩或不足的静止电荷。3．2静电放电electrostaticdischarge(ESD)静电电场的能量达到一定程度后，击穿其间介质而进行放电的现象3．3静电敏感度electrostaticsusceptivity元器件所能承受的静电放电电压值．3．4静电敏感器staticsensitivitydevice(SSD)对静电放电敏感的器件．注：静电敏感器件的敏感度分级参照GJBl649附录A．3．5泄放leakage将静电荷安全传导到地．3．6中和neutralization利用导性电荷使静电消失。3．7静电导体electrostaticconductor表面电阻值在105～108Ω范围内的物体。3．8接地grounding电气连接到能提供或接受大量电荷的物体上(如大地、舰船或运载工具金属外壳等)。3．9防静电工作区staticsafearea由各种防静电设施、器件及明确的区域界限形成的工作场地。4基本要求4．1．静电防护的基本原则a．抑制静电荷的积聚；b．迅速、安全、有效地消除已经产生的静电荷．4，2防静电工作区场地4．2．1地面材料4．2．1．1禁止直接使用木质地板或铺设毛、麻、化纤地毯及普通地板革。4．2．1．2应该选用由静电导体材料构成的地面，如防静电活动地板或在普通地面上铺设防静电地垫，并有效接地．4．2，1．3允许使用经特殊处理过的水磨石地面，如事先敷设地线网、渗碳或在地面喷涂抗静电剂等。4．2．2接地4．2．2．1防静电系统必须有独立可靠的接地装置，接地电阻一般应小于10Ω，埋设与检测方法应符合GBJ79的要求。4．2．2．2防静电地线不得接在电源零线上，不得与防雷地线共用。4．2．2．3使用三相五线制供电，其大地线可以作为防静电地线(但零线、地线不得混接)。4．2．2．4接地主干线截面积应不小于100mm2，支干线截面积应不小于6mm2设备和工作台的接地线应采用截面积不小于1．25mm2的多股敷塑导线，接地线颜色以黄绿色线为宜．4．2．2．5接地主干线的连接方式应采用钎焊．4．2．2．6防静电设备连接端子应确保接触可靠，易装拆，允许使用各种夹式连接铝，如锷鱼夹、插头座等．4．2．3天花板材料天花板材料应选用抗静电型材料制品，一般情况下允许使用石膏板制品，禁止使用普通塑料制品。4．2．4墙壁面料墙壁面料应使用抗静电型墙纸，一般情况下允许使用石膏涂料或石灰涂料墙面，禁止使用普通墙纸及塑料墙纸。4．2．5湿度控制4．2．5．1防静电工作区的环境相对湿度以不低于50％为宜．4．2．5．2在不对产品造成有害影响前提下，允许使用增湿设备喷洒制剂或水，以增加环境湿度。4．2．5．3计算机房的湿度应符合GB2887中的有关规定，类似的机房也应符合此规定。4．2．6区域界限防静电工作区应标明区域界限，并在明显处悬挂警示标志，警示标志应符合GJB1649规定，工作区入口处应配置离子化空气风浴设备。4．2．7电荷源在防静电工作区内禁止使用及接触易产生静电荷的电荷源(见表1)。表1电荷源类别电荷源工作台表面油漆或浸漆表面，普通表面塑料贴面，普通乙烯及树脂表面。工作服、鞋、帽普通涤纶、合成纤维及尼龙面料、塑料及普通胶底鞋。地板塑料及普通地板革、抛光打蜡地板、普通乙烯树脂。操作工具及设备普通塑料盒、架、瓶、盘用品及纸制品，普通泡沫及一般电动工具、压缩机、喷射设备、蒸发设备等。4．3防静电设施4．3．1静电安全工作台4．3．1．1静电安全工作台是防静电工作区的基本组成部分，它由工作台、防静电桌垫、腕带接头和接大地线等组成。4．3．1．2防静电桌垫上应不少于两个腕带接头，一个供操作人员使用，另一个供技术人员，检验人员或其它人员使用。4．3．1．3必要时，静电安全工作台上应配备离子风静电消除器。4．3．1．4静电安全...
