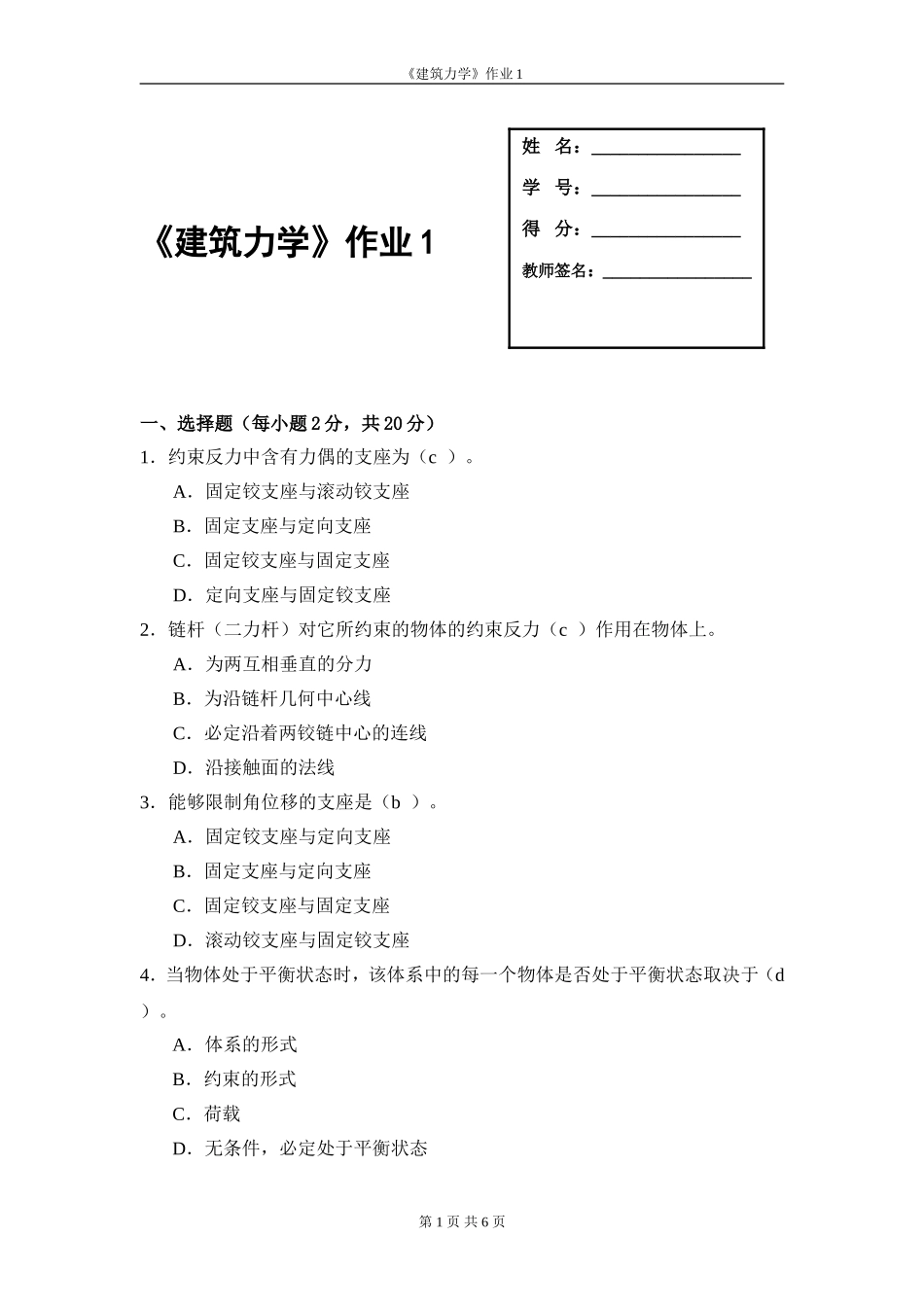

《建筑力学》作业1《建筑力学》作业1一、选择题（每小题2分，共20分）1．约束反力中含有力偶的支座为（c）。A．固定铰支座与滚动铰支座B．固定支座与定向支座C．固定铰支座与固定支座D．定向支座与固定铰支座2．链杆（二力杆）对它所约束的物体的约束反力（c）作用在物体上。A．为两互相垂直的分力B．为沿链杆几何中心线C．必定沿着两铰链中心的连线D．沿接触面的法线3．能够限制角位移的支座是（b）。A．固定铰支座与定向支座B．固定支座与定向支座C．固定铰支座与固定支座D．滚动铰支座与固定铰支座4．当物体处于平衡状态时，该体系中的每一个物体是否处于平衡状态取决于（d）。A．体系的形式B．约束的形式C．荷载D．无条件，必定处于平衡状态第1页共6页姓名：________________学号：________________得分：________________教师签名：________________《建筑力学》作业15．平面汇交力系合成的几何法作力多边形时，改变各力的顺序，可以得到不同形状的力多边形（d）。A．则合力的大小改变，方向不变B．则合力的大小不改变，方向改变C．则合力的大小和方向均会改变D．则合力的大小和方向并不变6．平面汇交力系有（b）个独立的平衡方程，可用来求解未知量。A．1B．2C．3D．47．（c）与刚体的作用效果与其在作用面内的位置无关。A．力偶B．力C．力偶矩8．力偶（d）。A．有合力B．能用一个力等效代换C．能与一个力平衡D．无合力，不能用一个力等效代换9．平面任意力系在（b）是一个平衡力系。A．主矢不为零，主矩为零B．主矢与主矩均为零C．主矢为零，主矩不为零D．主矢与主矩均不为零10．最大静摩擦力（b）。A．方向与相对滑动趋势相同，大小与正压力成正比B．方向与相对滑动趋势相反，大小与正压力成正比C．方向与相对滑动趋势相同，大小与正压力成反比D．方向与相对滑动趋势相反，大小与正压力成反比二、填空题（每小题2分，共20分）1．链杆对它所约束的物体的约束反力必定沿着（垂直线）作用在物体上。2．柔索的约束反力通过（中心线）（位置），沿柔索而（背离研究对象）（方向）。3．物体的受力分析有两个步骤，一是取（研究对象），二是画（全部作用力）。第2页共6页《建筑力学》作业14．作用在刚体上A点的力F可以（平行）地平移到此刚体上的任意一点B，但必须附加一个力偶，附加力偶的力偶矩等于（原力对新作用点）的矩。5．力偶使物体绕其作用面内任一点的转动效果，是与矩心的位置（无关），这个效果完全由（力偶矩大小）来确定。6．平行四边形法则规定，作用在物体上同一点的两个力，其分力矢量的大小和方向，由（力偶）来确定。7．力与（压力）分别为力学中的两个基本要素。8．平面任意力系通过（自由度）可以转化为等效的平面汇交力系和力偶系9．当有摩擦时，接触面的约束反力由二个分量组成，即（虚绞、瞬绞）和切向摩擦力。10．最大静摩擦力的方向与（三角形）相反。三、计算题（共计60分）1．图示结构受一已知力偶的作用，试求铰A和铰E的约束反力。（10分）2．桥墩所受的力,求力系向O点简化的结果，并求合力作用点的位置。（10分）第3页共6页ACDBEaaaa21m10.7mmPTQWO《建筑力学》作业13．简支梁中点受力作用，已知,求支座A和B的反力。（10分）（教材34页）4．已知：。求刚架支座A和B的约束反力。（5分）第4页共6页2m2mABP45A4mBPq3m2m《建筑力学》作业1体系内几何不变，且无多与约束5．三铰拱桥如图所示。已知。求支座A和B的反力。（10分）6．多跨梁如图所示。,求铰支座A的支座反力。（10分）第5页共6页AB2/L2/L8/L8/LQQhBADECqm2m2m2m2m《建筑力学》作业17.求图示混合结构在荷载P的作用下，构件1、2所受的力。（5分）第6页共6页3m3m3m3m12CPAB3m
