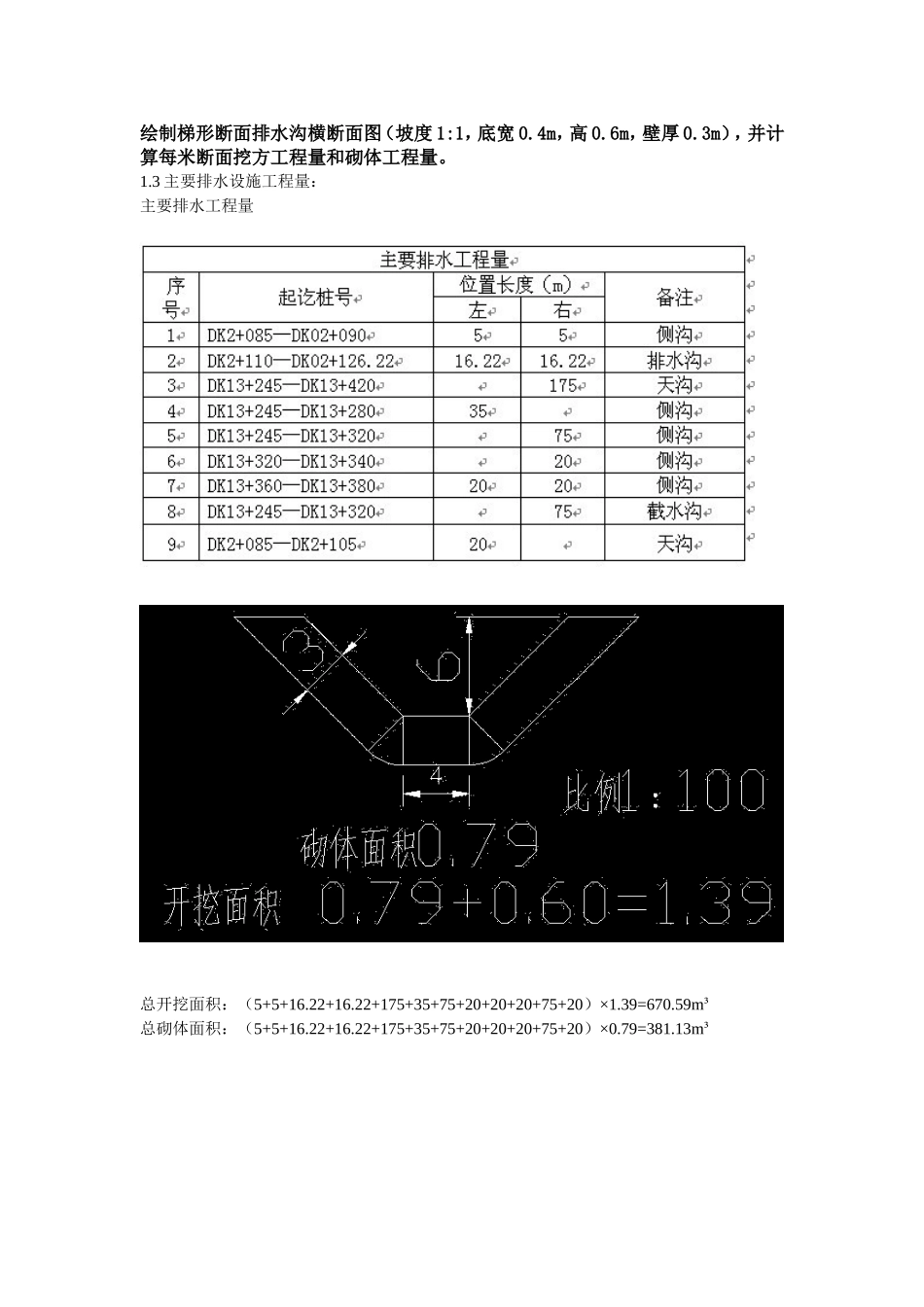

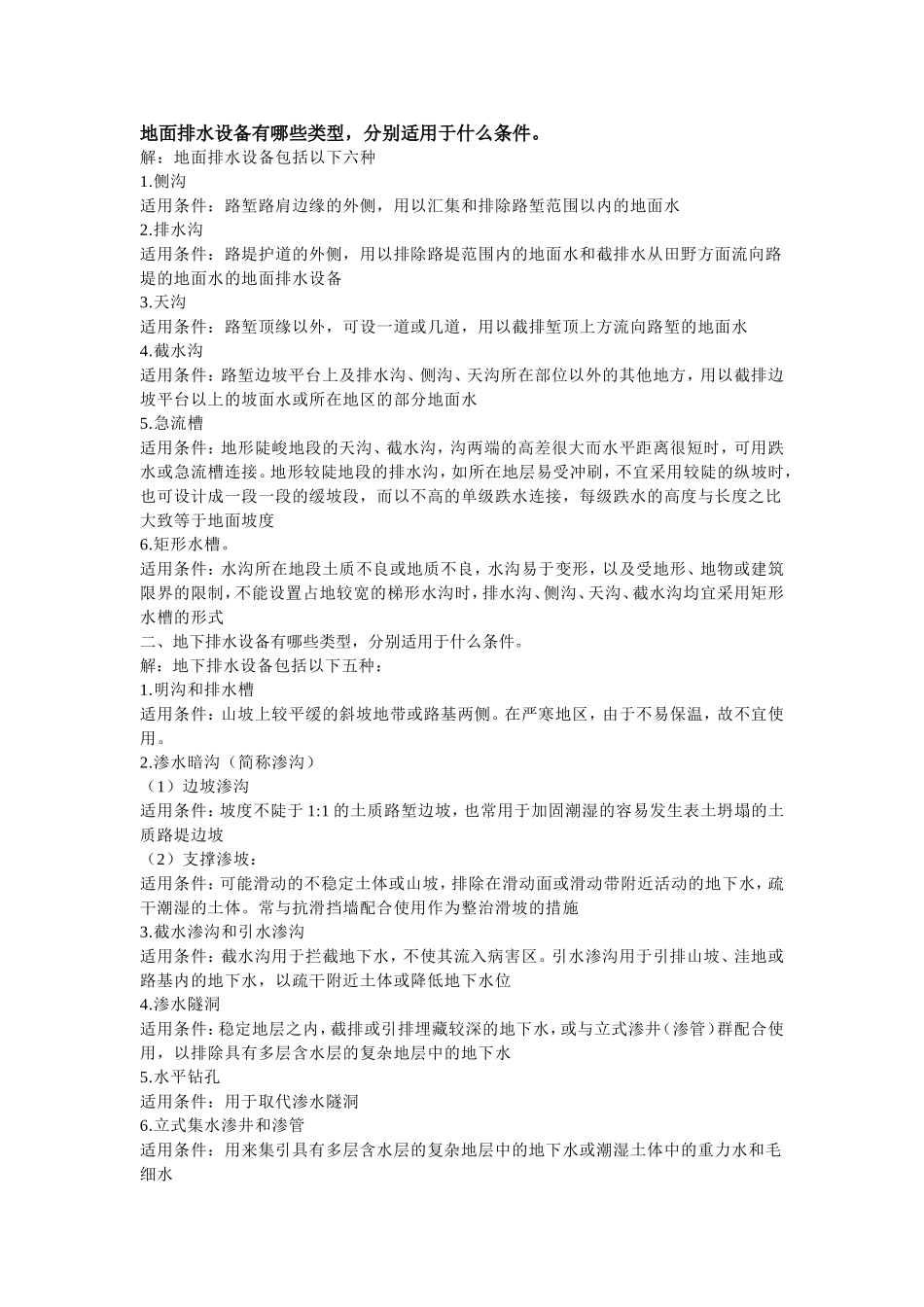

地面排水设备有哪些类型，分别适用于什么条件。解：地面排水设备包括以下六种1.侧沟适用条件：路堑路肩边缘的外侧，用以汇集和排除路堑范围以内的地面水2.排水沟适用条件：路堤护道的外侧，用以排除路堤范围内的地面水和截排水从田野方面流向路堤的地面水的地面排水设备3.天沟适用条件：路堑顶缘以外，可设一道或几道，用以截排堑顶上方流向路堑的地面水4.截水沟适用条件：路堑边坡平台上及排水沟、侧沟、天沟所在部位以外的其他地方，用以截排边坡平台以上的坡面水或所在地区的部分地面水5.急流槽适用条件：地形陡峻地段的天沟、截水沟，沟两端的高差很大而水平距离很短时，可用跌水或急流槽连接。地形较陡地段的排水沟，如所在地层易受冲刷，不宜采用较陡的纵坡时，也可设计成一段一段的缓坡段，而以不高的单级跌水连接，每级跌水的高度与长度之比大致等于地面坡度6.矩形水槽。适用条件：水沟所在地段土质不良或地质不良，水沟易于变形，以及受地形、地物或建筑限界的限制，不能设置占地较宽的梯形水沟时，排水沟、侧沟、天沟、截水沟均宜采用矩形水槽的形式二、地下排水设备有哪些类型，分别适用于什么条件。解：地下排水设备包括以下五种：1.明沟和排水槽适用条件：山坡上较平缓的斜坡地带或路基两侧。在严寒地区，由于不易保温，故不宜使用。2.渗水暗沟（简称渗沟）（1）边坡渗沟适用条件：坡度不陡于1:1的土质路堑边坡，也常用于加固潮湿的容易发生表土坍塌的土质路堤边坡（2）支撑渗坡：适用条件：可能滑动的不稳定土体或山坡，排除在滑动面或滑动带附近活动的地下水，疏干潮湿的土体。常与抗滑挡墙配合使用作为整治滑坡的措施3.截水渗沟和引水渗沟适用条件：截水沟用于拦截地下水，不使其流入病害区。引水渗沟用于引排山坡、洼地或路基内的地下水，以疏干附近土体或降低地下水位4.渗水隧洞适用条件：稳定地层之内，截排或引排埋藏较深的地下水，或与立式渗井（渗管）群配合使用，以排除具有多层含水层的复杂地层中的地下水5.水平钻孔适用条件：用于取代渗水隧洞6.立式集水渗井和渗管适用条件：用来集引具有多层含水层的复杂地层中的地下水或潮湿土体中的重力水和毛细水绘制梯形断面排水沟横断面图（坡度1:1，底宽0.4m，高0.6m，壁厚0.3m），并计算每米断面挖方工程量和砌体工程量。1.3主要排水设施工程量：主要排水工程量总开挖面积：（5+5+16.22+16.22+175+35+75+20+20+20+75+20）×1.39=670.59m³总砌体面积：（5+5+16.22+16.22+175+35+75+20+20+20+75+20）×0.79=381.13m³编制路基排水设备施工方案。一、工程概况1．本工程上行起迄里程为DK2+085～DK2+126.22，线路长度为41.22m;下行起讫里程为DK13+245～DK13+440，线路长度为195m。该段线路主要经过山区，为了保证行车的安全需要在路基的两侧设置排水设施。2．路基防排水设计概况：根据道路设计坡度做出排水设计，设置雨水管道将路面雨水分段就进排入自然水体。对于地表水常年冲击的段落应该设置60*60cm矩形排水沟，挖方路段坡面倾向路基的段落设置40*40cm矩形截水沟，挖方平台设置40*40cm的平台截水沟，在局部汇水面较大的路段设置60*60cm暗埋式矩形边沟。二、施工准备1．测量放样排水工程施工前先进行测量放样，核对设计是否与现场实际相符，对核对发现的问题及时拟定变更调整方案呈报监理工程师及有关部门，经批复后施工。2、沟槽土方开挖按设计断面尺寸人工开挖沟槽土方。对已开挖成型的沟槽的断面尺寸、沟底纵坡等进行检验，合格后，进行浆砌片石砌筑。3、浆砌片石砌筑a砌体采用挤浆法分层、分段砌筑b石块丁顺相间，交错排列c砌体分层砌筑时每层要大致找平，外围砌块应与内层砌块交错连接，形成一牢固整体d砌筑镶面石缝宽1.5-2.0cm，缝深2.0-3.0cm，勾缝采用勾凹缝e沉降缝10cm设一道，沉降缝上下要顺直，采用沥青麻絮填塞路基排水及防护工程施工注意事项a路基排水设施应顺直圆滑，力求做到排水流畅、方向明确b防护工程基础砌筑前，须将地基夯实，其压实度不小于90％c骨架护坡施工前，先行放样，然后开槽砌筑骨架d浆砌片、块石砌体应错缝分段砌筑，圬工表面应作勾缝处理e伸缩缝与沉降内两侧应平齐无搭叠，缝中材料...
