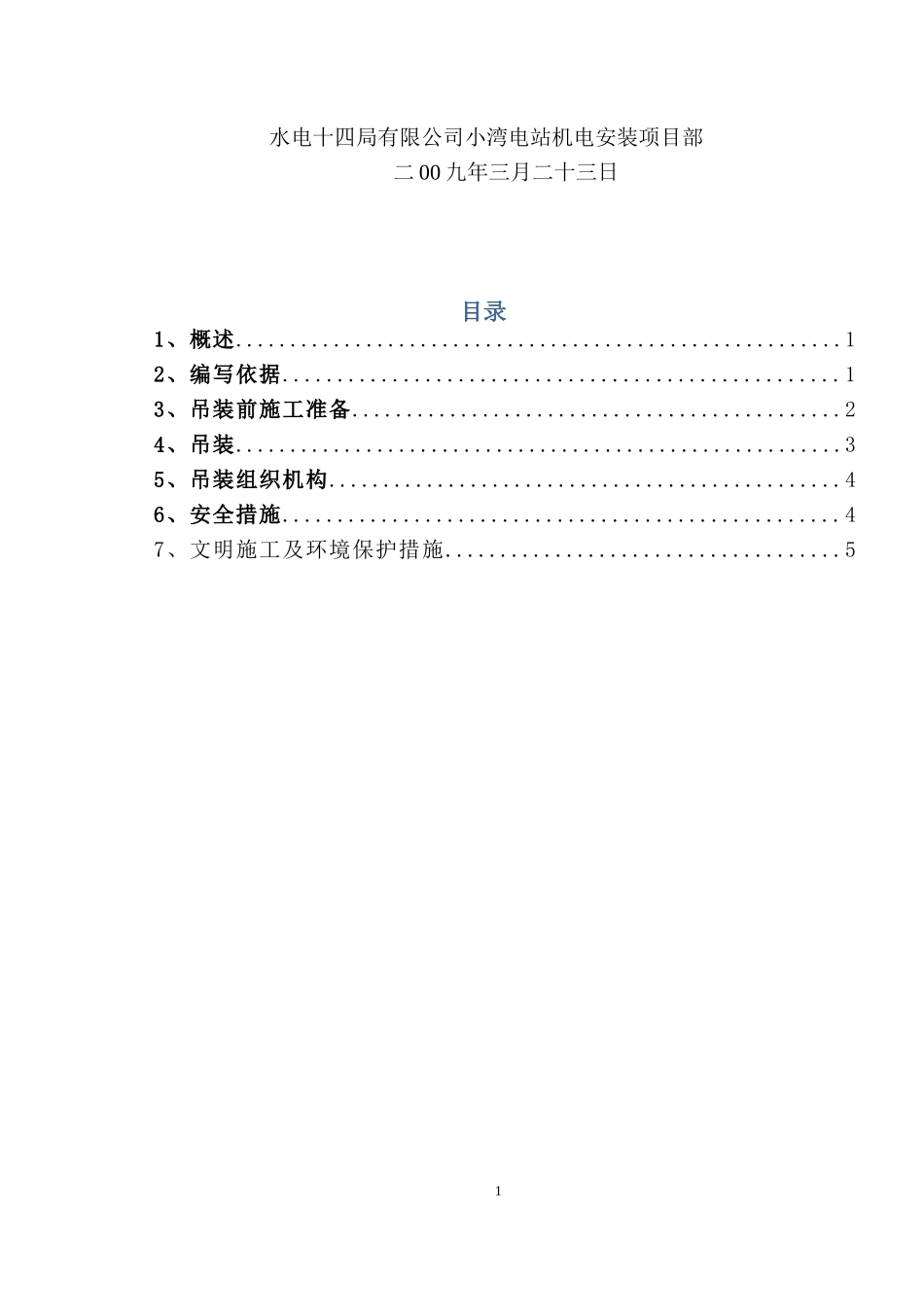

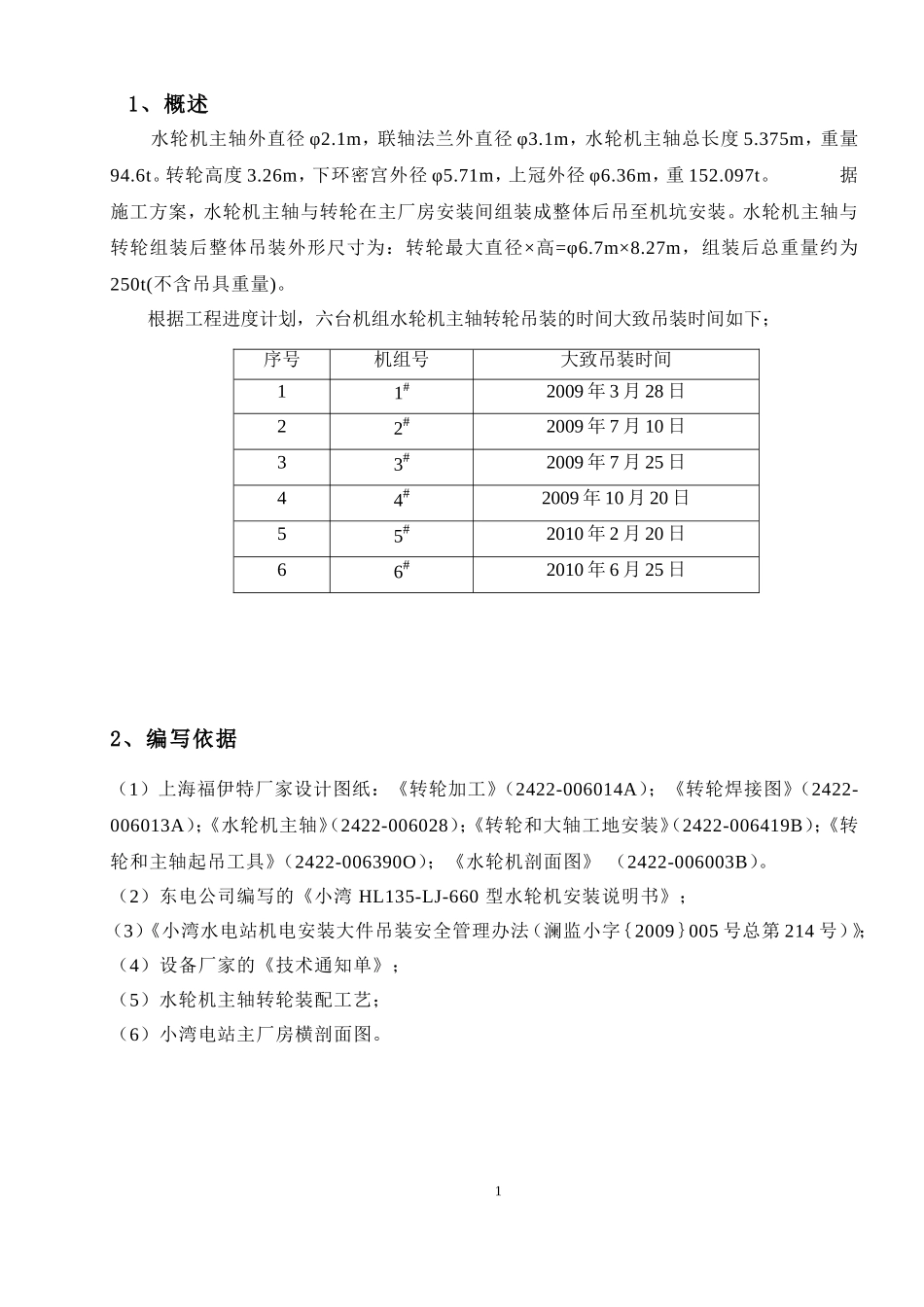

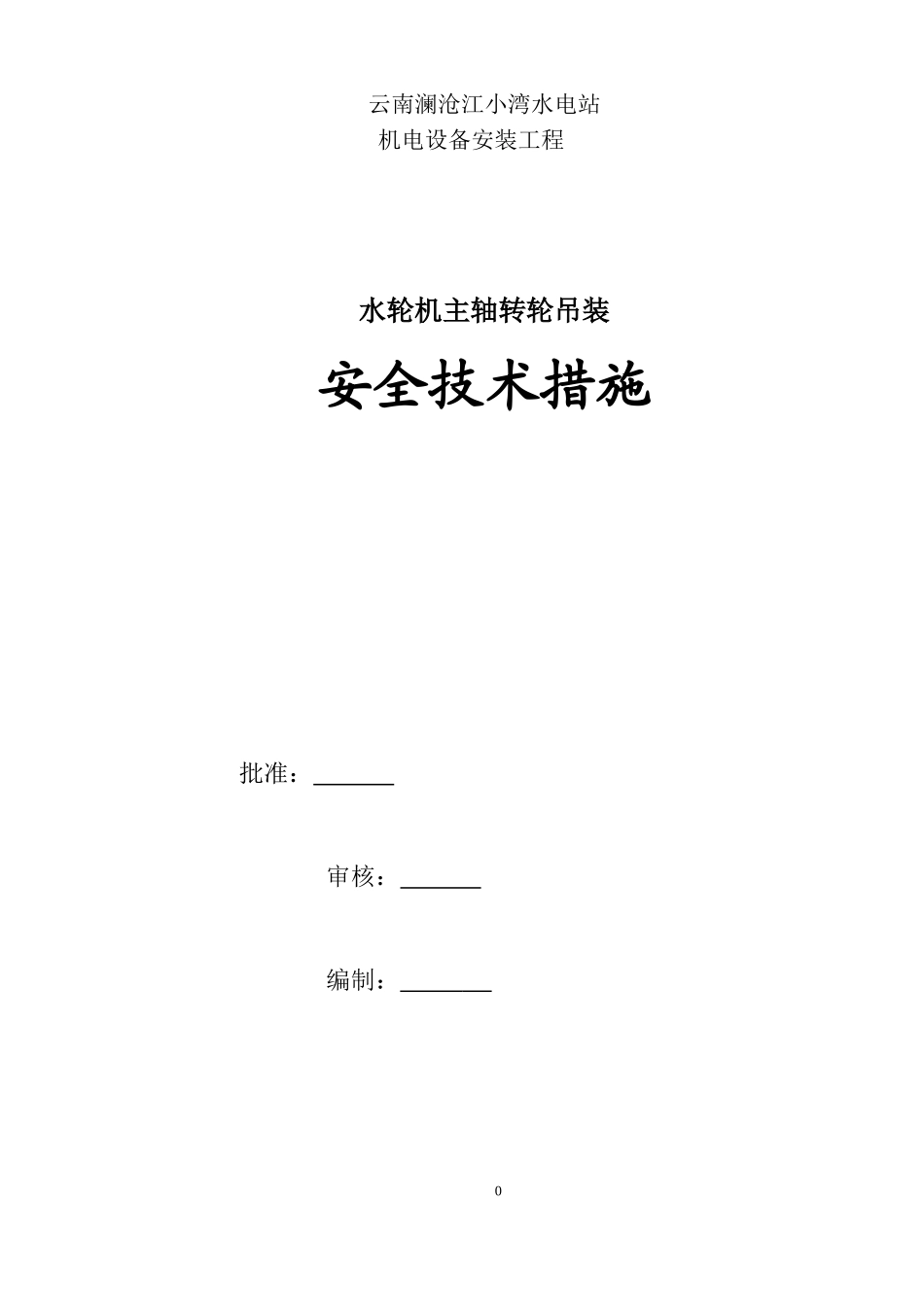

云南澜沧江小湾水电站机电设备安装工程水轮机主轴转轮吊装安全技术措施批准：审核：编制：0水电十四局有限公司小湾电站机电安装项目部二00九年三月二十三日目录1、概述........................................................12、编写依据...................................................13、吊装前施工准备.............................................24、吊装........................................................35、吊装组织机构...............................................46、安全措施...................................................47、文明施工及环境保护措施....................................511、概述水轮机主轴外直径φ2.1m，联轴法兰外直径φ3.1m，水轮机主轴总长度5.375m，重量94.6t。转轮高度3.26m，下环密宫外径φ5.71m，上冠外径φ6.36m，重152.097t。据施工方案，水轮机主轴与转轮在主厂房安装间组装成整体后吊至机坑安装。水轮机主轴与转轮组装后整体吊装外形尺寸为：转轮最大直径×高=φ6.7m×8.27m，组装后总重量约为250t(不含吊具重量)。根据工程进度计划，六台机组水轮机主轴转轮吊装的时间大致吊装时间如下；2、编写依据（1）上海福伊特厂家设计图纸：《转轮加工》（2422-006014A）；《转轮焊接图》（2422-006013A）；《水轮机主轴》（2422-006028）；《转轮和大轴工地安装》（2422-006419B）；《转轮和主轴起吊工具》（2422-006390O）；《水轮机剖面图》（2422-006003B）。（2）东电公司编写的《小湾HL135-LJ-660型水轮机安装说明书》；（3）《小湾水电站机电安装大件吊装安全管理办法（澜监小字｛2009｝005号总第214号）》；（4）设备厂家的《技术通知单》；（5）水轮机主轴转轮装配工艺；（6）小湾电站主厂房横剖面图。1序号机组号大致吊装时间11#2009年3月28日22#2009年7月10日33#2009年7月25日44#2009年10月20日55#2010年2月20日66#2010年6月25日3、吊装前施工准备（1）吊装应具备的条件1)主轴与转轮联轴完成，主轴法兰水平及与转轮同心度检查符合要求并通过验收；2)导水机构预装完成并通过验收；3)24个导叶已按预装位置和编号安装到位；4)转轮底部调整水机轴水平需要的铜皮准备到位；5)水机室转轮施工平台已安装完毕并具备施工条件；6)补气装置下支撑架已安装在主轴底端；7)检修密封支持环已安放在转轮上法兰处；8)专用吊具已运抵现场并清扫完成。（2）吊装前检查项目1）吊装作业前应进行技术交底,参与吊装的全体人员必须熟知吊装方案、指挥信号、安全技术要求及设备性能、吊装作业环境等。2）起重司机持证上岗，并熟悉所操纵的起重机各机构的构造和技术性能；3）起重操作人员与指挥人员进行指挥信号交换,双方确认后达到良好沟通。4）为确保转轮主轴吊装的安全可靠，对主厂房800t桥机的机械和电气部份进行检查，检查部位如下：轨道、限位装置、起升装置、钢丝绳、滑轮组及卸扣等部位；5）空车运转并检查下列各项：①各控制器的转动装置是否正常；②制动器闸瓦松紧程度，制动是否正常；③传动部分润滑油量是否充足，声音是否正常；④走行部分各主要联结部位是否牢靠；⑤负荷限制器的额定最大起重量的位置是否变动；6）进行吊具与主轴转轮装配，测量主轴转轮吊装高度尺寸（含吊具高度），与800t桥机大吊钩的上限位置作比较，如图1所示，确认桥机上限位置满足吊装高度的要求；7）清理吊运通道，清除高于1.2m的障碍物。4、吊装主轴转轮吊装高度、吊装示意和主厂房800t桥机大吊钩吊装极限位置尺寸如图1所示。2图1主轴转轮吊装、桥机大吊钩极限位置示意图专用吊具与主轴转轮装配后，进行试起吊工作，将主轴转轮吊离地面200～300mm，起落两次，检查有无异常。检查桥机起升机构运转及制动情况；检查桥机电气部分运转情况。无异常后进行主轴转轮的正式起吊。用主厂房800t/160t桥机大吊钩将主轴转轮整体吊运至机坑上方，按轴线方位缓缓下落，调整吊装中心，在转轮慢慢靠近下止漏环后，应确保转轮与下止漏环的四周间隙均匀，在底环四周安排8个人进行监视，缓缓下落直至转轮平稳落在基础环均匀分布八等份0.05～0.20㎜的铜皮上。利...
