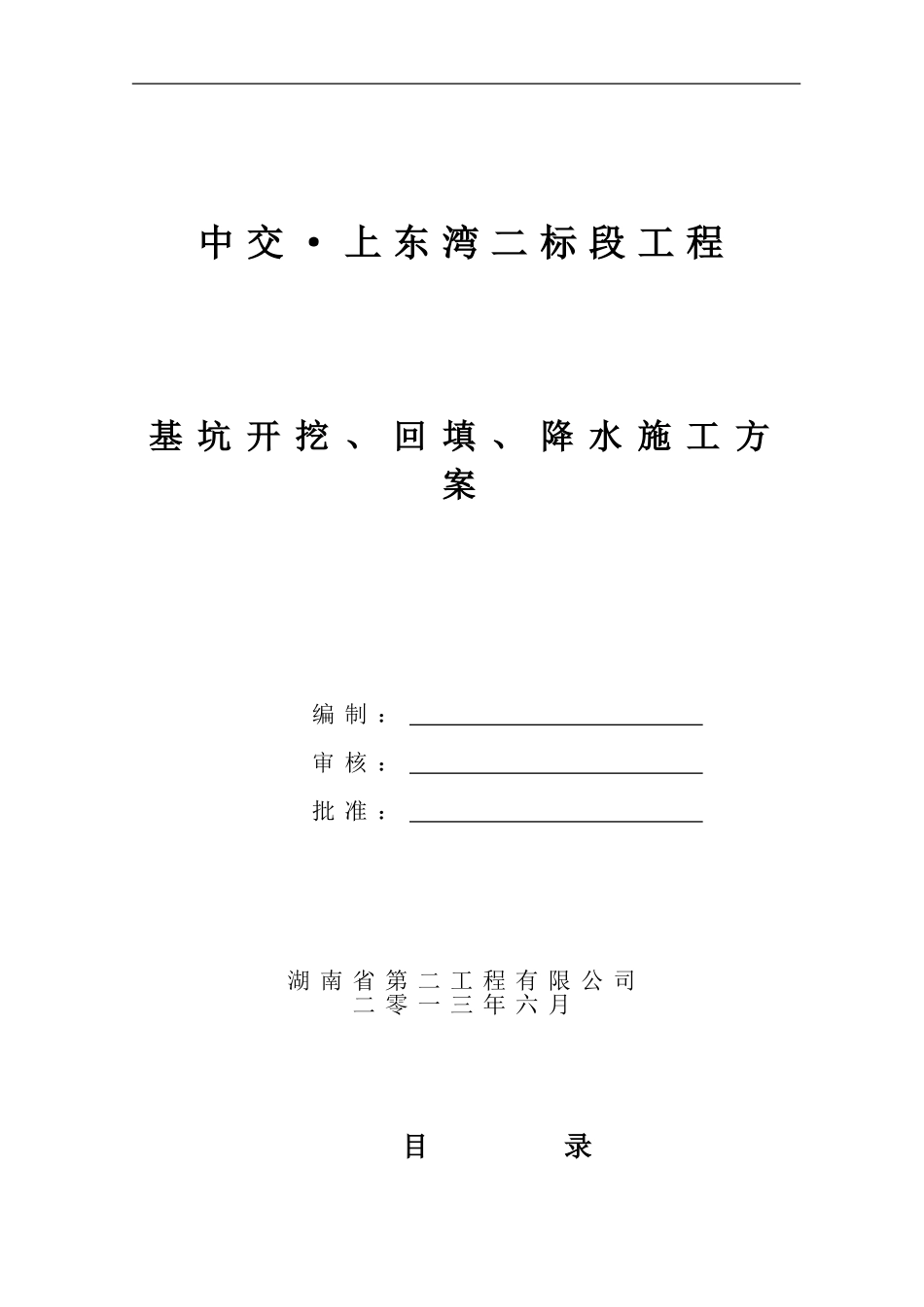

中交·上东湾二标段工程基坑开挖、回填、降水施工方案编制：审核：批准：湖南省第二工程有限公司二零一三年六月目录中交。上东湾二标段工程施工方案1工程概况………………………………………………22降、排水沟开挖及支护………………………………………23降水及排水…………………………………………44基础土方开挖…………………………………………55基础土方回填…………………………………………76成品保护…………………………………………………97应注意的质量问题………………………………96安全措施…………………………………………………101、工程概况本工程为中交·上东湾工程子工程，工程名称为中交·上东湾二标段工程。工程位于天津市东疆港区陕西道与观澜路交口处。本工程总建筑面积约50000㎡，地下二层、地上六层，地下为连通地下室，地上为6栋单体工程。建筑物占地面积18000㎡。根据工程地质现场勘察情况，施工现场区域内高差较大，无障碍物。土质面层为砂土，下层为淤泥土，含水率较大，透水性好，开挖基槽内有明水出现。基础开挖采用大开挖形式。使用明沟降水，提升泵强排排水方式进行降水。根据已施工建筑物具体情况，现场自然地坪约相对于港内高程的3.5m左右（详见现场高程方1中交。上东湾二标段工程施工方案格网）。开挖底标高至桩顶标高以下200mm。则开挖深度为1.5m，局部降板部位开挖深度为3.3m。目前现场的桩基施工基本完毕，由于桩基施工使场区内无法直接进行土方开挖。施工前需使用推土机对现场进行平整，平整完成后方可进行土方开挖工作。由于施工现场缺土，现场基础开挖土方不外运，土方开挖后运至施工现场北侧空地，等基础回填及室外回填时使用。施工现场土方开挖及回填使用2台200型挖掘机，1台120型挖掘机，1台推土机，5台自卸汽车。2、降、排水沟开挖及支护2.1概况：2.1.1本工程桩基施工完毕后需立即进行降、排水沟开挖，进行降、排水施工。降、排水使用明沟降排。排水沟宽度1m，排水沟深度最从开挖基坑底标高向下，最浅处1m，最深处2m，从中间向四角找坡。排水沟开挖放坡为1:0.52.1.2基坑四周降、排水沟开挖，从外墙边向外侧3m开始开挖，排水沟上口2m宽，排水沟外侧再开挖2m宽，开挖标高同基坑底开挖标高，从而减轻排水沟边坡的侧压力，防止边坡坍塌。2.2降、排水沟布置：降、排水沟距离地下室外墙外侧3m开始，向外侧开挖。四周贯通连接，并且在3#与38#楼、37#与38#楼间开挖两道纵向排水沟，与四周排水沟连通。基坑四角开挖四个集水坑，尺寸为2m×2m。具体详见下图。2.3降、排水沟开挖施工：2.3.1开挖前，应清理地坪上的障碍和杂土，要保证施工机械能够正常运行。根据控制点，放上出开挖边线，经测量放线验收合格后方可2中交。上东湾二标段工程施工方案进行开挖。2.3.2开挖顺序如下：放线定位→机械开挖减压带→机械开挖排水沟→搭设排水沟支护→降、排水2.3.3排水沟开挖由两台挖掘机同时从两侧进行开挖，开挖时间测量人员随时跟踪抄平。减压带及排水沟开挖土方必须甩至楼座内，待基础开挖时将开挖土方全部运出。2.4基础底板降板部位，土方开挖时需在降板开挖基坑两侧开挖两个2m×2m×1m深集水坑进行降、排水。对集水坑四周内壁需进行支护。2.5降、排水沟支护：2.5.1降、排水沟开挖完毕后，外墙四周降排沟靠基坑外侧均需进行支护，防止坍塌。2.5.2降、排水沟支护使用脚手架管、模板进行支护。开挖完沟壁靠基坑外侧满铺设模板使用3m长脚手架管，每隔1m，垂直砸入土中将模板挡于钢管与沟壁间。2.5.3支护需等底板施工完毕，进行外围土方回填时，才可将其进行拆除。3、降水及排水本工程降水采用明沟降水，施工场区内采用明沟排水，从施工场区向外侧采用水泵向外强排。3.1强排水泵选用4台固定式泥浆泵，5台移动式泥浆泵。3.2四台固定式泥浆泵放置于四周排水沟的四个角，5台移动式泥浆泵根据现场需要进行布置。3.3本工程土层内的水，由排水沟将土层内的水集中，排入集水坑内，由固定泥浆泵抽至场区外。基坑内集水坑的水由移动泥浆泵将水抽至外侧集水坑，再由固定泥浆泵抽至场区外。3.4现场降水、排水需由专人轮流24小时进行操作、看守，确保现场水及时排...
