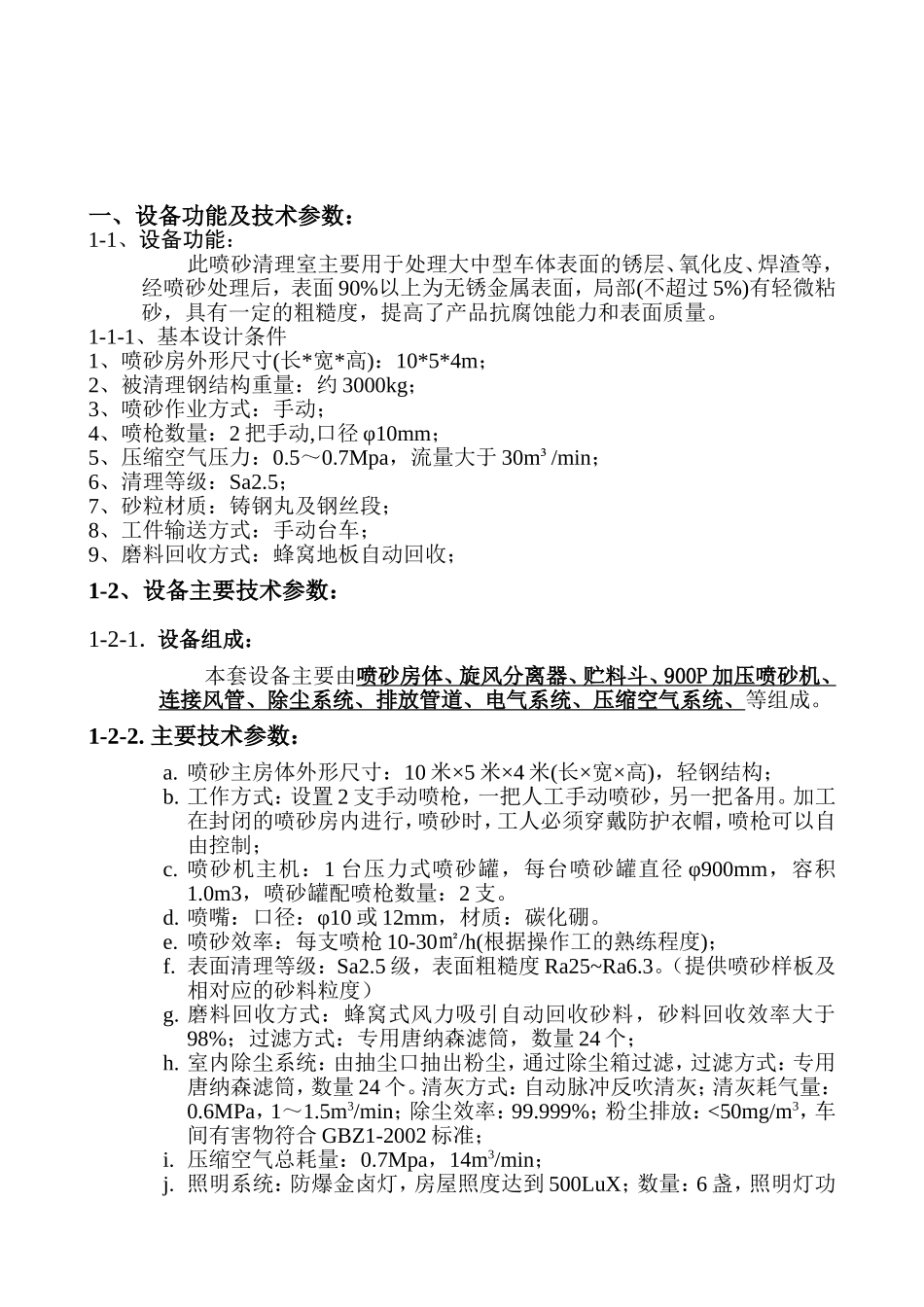

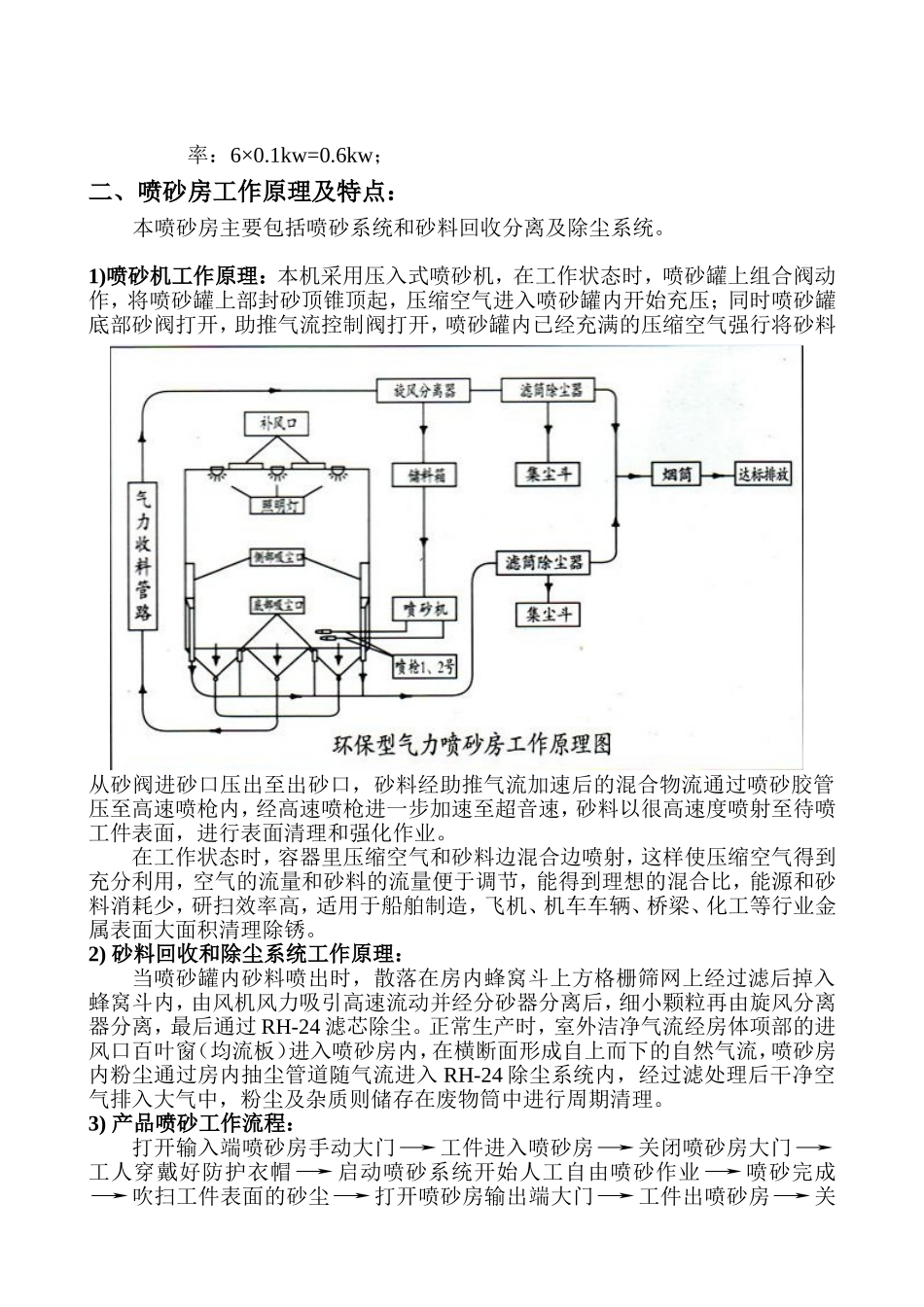

喷砂房设计方案一、设备功能及技术参数：1-1、设备功能：此喷砂清理室主要用于处理大中型车体表面的锈层、氧化皮、焊渣等，经喷砂处理后，表面90%以上为无锈金属表面，局部(不超过5%)有轻微粘砂，具有一定的粗糙度，提高了产品抗腐蚀能力和表面质量。1-1-1、基本设计条件1、喷砂房外形尺寸(长*宽*高)：10*5*4m；2、被清理钢结构重量：约3000kg；3、喷砂作业方式：手动；4、喷枪数量：2把手动,口径φ10mm；5、压缩空气压力：0.5～0.7Mpa，流量大于30m³/min；6、清理等级：Sa2.5；7、砂粒材质：铸钢丸及钢丝段；8、工件输送方式：手动台车；9、磨料回收方式：蜂窝地板自动回收；1-2、设备主要技术参数：1-2-1．设备组成：本套设备主要由喷砂房体、旋风分离器、贮料斗、900P加压喷砂机、连接风管、除尘系统、排放管道、电气系统、压缩空气系统、等组成。1-2-2.主要技术参数：a.喷砂主房体外形尺寸：10米×5米×4米(长×宽×高)，轻钢结构；b.工作方式：设置2支手动喷枪，一把人工手动喷砂，另一把备用。加工在封闭的喷砂房内进行，喷砂时，工人必须穿戴防护衣帽，喷枪可以自由控制；c.喷砂机主机：1台压力式喷砂罐，每台喷砂罐直径φ900mm，容积1.0m3，喷砂罐配喷枪数量：2支。d.喷嘴：口径：φ10或12mm，材质：碳化硼。e.喷砂效率：每支喷枪10-30㎡/h(根据操作工的熟练程度)；f.表面清理等级：Sa2.5级，表面粗糙度Ra25~Ra6.3。（提供喷砂样板及相对应的砂料粒度）g.磨料回收方式：蜂窝式风力吸引自动回收砂料，砂料回收效率大于98%；过滤方式：专用唐纳森滤筒，数量24个；h.室内除尘系统：由抽尘口抽出粉尘，通过除尘箱过滤，过滤方式：专用唐纳森滤筒，数量24个。清灰方式：自动脉冲反吹清灰；清灰耗气量：0.6MPa，1～1.5m3/min；除尘效率：99.999%；粉尘排放：<50mg/m3，车间有害物符合GBZ1-2002标准；i.压缩空气总耗量：0.7Mpa，14m3/min；j.照明系统：防爆金卤灯，房屋照度达到500LuX；数量：6盏，照明灯功率：6×0.1kw=0.6kw；二、喷砂房工作原理及特点：本喷砂房主要包括喷砂系统和砂料回收分离及除尘系统。1)喷砂机工作原理：本机采用压入式喷砂机，在工作状态时，喷砂罐上组合阀动作，将喷砂罐上部封砂顶锥顶起，压缩空气进入喷砂罐内开始充压；同时喷砂罐底部砂阀打开，助推气流控制阀打开，喷砂罐内已经充满的压缩空气强行将砂料从砂阀进砂口压出至出砂口，砂料经助推气流加速后的混合物流通过喷砂胶管压至高速喷枪内，经高速喷枪进一步加速至超音速，砂料以很高速度喷射至待喷工件表面，进行表面清理和强化作业。在工作状态时，容器里压缩空气和砂料边混合边喷射，这样使压缩空气得到充分利用，空气的流量和砂料的流量便于调节，能得到理想的混合比，能源和砂料消耗少，研扫效率高，适用于船舶制造，飞机、机车车辆、桥梁、化工等行业金属表面大面积清理除锈。2)砂料回收和除尘系统工作原理：当喷砂罐内砂料喷出时，散落在房内蜂窝斗上方格栅筛网上经过滤后掉入蜂窝斗内，由风机风力吸引高速流动并经分砂器分离后，细小颗粒再由旋风分离器分离，最后通过RH-24滤芯除尘。正常生产时，室外洁净气流经房体项部的进风口百叶窗（均流板）进入喷砂房内，在横断面形成自上而下的自然气流，喷砂房内粉尘通过房内抽尘管道随气流进入RH-24除尘系统内，经过滤处理后干净空气排入大气中，粉尘及杂质则储存在废物筒中进行周期清理。3)产品喷砂工作流程：打开输入端喷砂房手动大门→工件进入喷砂房→关闭喷砂房大门→工人穿戴好防护衣帽→启动喷砂系统开始人工自由喷砂作业→喷砂完成→吹扫工件表面的砂尘→打开喷砂房输出端大门→工件出喷砂房→关闭喷砂房输入端大门→完成工件全部喷砂→吹扫工件表面的砂尘→打开喷砂房大门→台车出喷砂房→进入下一流程。4)系统特点：a．本系统采用国外蜂窝地板先进技术，省去了常规喷砂房砂料输送循环系统的螺旋输送机，斗式提升机等费用，大大节约了工程成本，且砂料回收效率大于98%，浪费少。并采用两套除尘系统。b．麻料回收采用二级除尘，第一级采用旋风分离器，可将回收的粉尘中较大的颗粒沉降；第二级采用滤芯除尘，共24个滤筒，因而总除尘效...
