烧结矿质量与高炉技术经济指标VIP免费

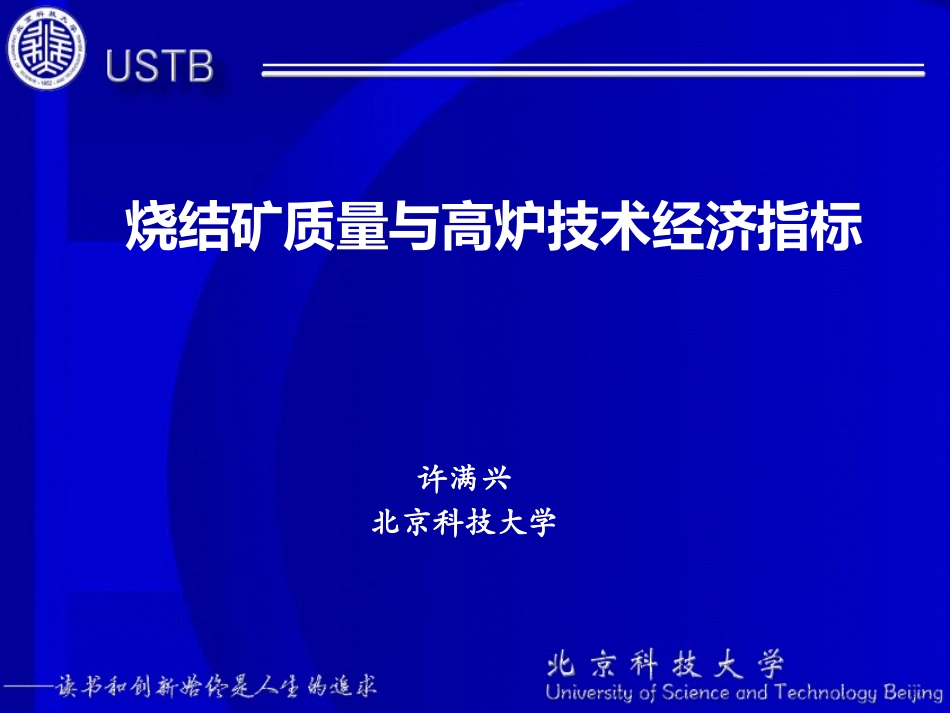

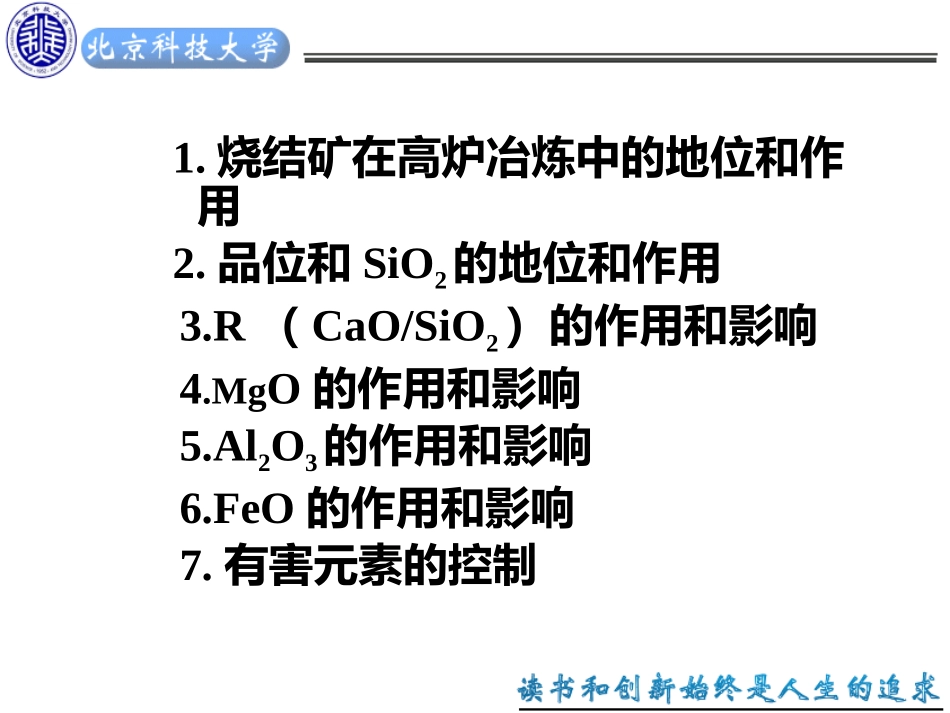

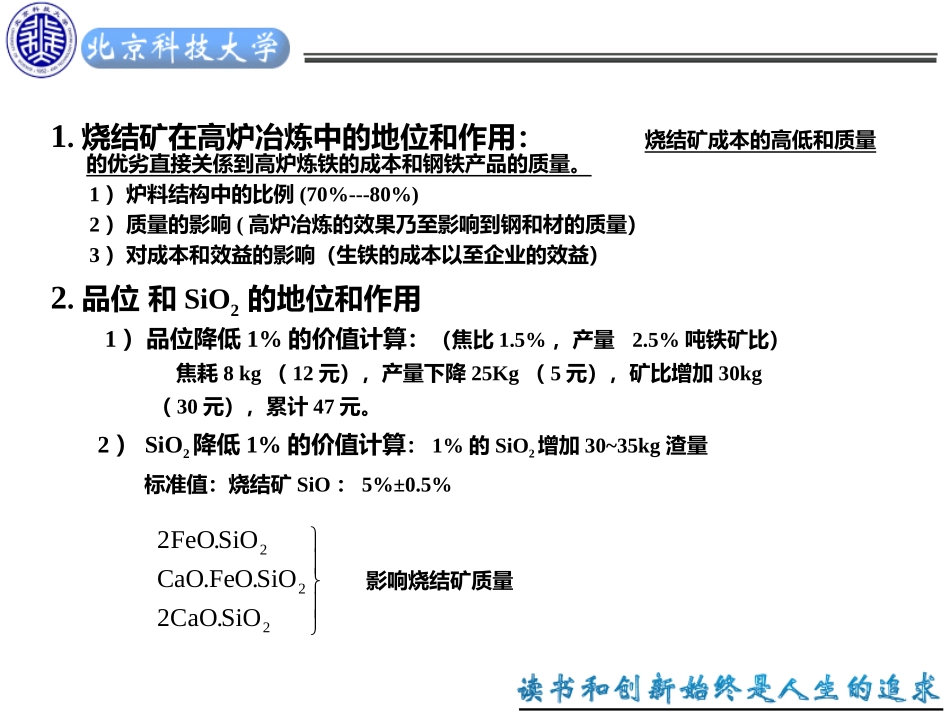

烧结矿质量与高炉技术经济指标许满兴北京科技大学1.烧结矿在高炉冶炼中的地位和作用2.品位和SiO2的地位和作用3.R（CaO/SiO2）的作用和影响4.MgO的作用和影响5.Al2O3的作用和影响6.FeO的作用和影响7.有害元素的控制1.烧结矿在高炉冶炼中的地位和作用：烧结矿成本的高低和质量的优劣直接关係到高炉炼铁的成本和钢铁产品的质量。1）炉料结构中的比例(70%---80%)2）质量的影响(高炉冶炼的效果乃至影响到钢和材的质量）3）对成本和效益的影响（生铁的成本以至企业的效益）2.品位和SiO2的地位和作用1）品位降低1%的价值计算：（焦比1.5%，产量2.5%吨铁矿比）焦耗8kg（12元），产量下降25Kg（5元），矿比增加30kg（30元），累计47元。2）SiO2降低1%的价值计算：1%的SiO2增加30~35kg渣量标准值：烧结矿SiO：5%±0.5%影响烧结矿质量222SiO.CaO2SiO.FeO.CaOSiO.FeO2表1国内外几种铁矿石的化学成分NO成份矿种TFeFeOCaOSiO2Al2O3MgOCaO/SiO2备注1宝钢烧结矿57.836.919.215.851.571.531.572邯钢烧结矿53.57.9111.407.081.533.901.613水冶球烧矿56.519.7513.325.73-1.862.154酒钢球烧矿54.4015.994.1511.532.813.140.36低R5石钢烧结矿59.2614.424.237.051.893.700.60低R6攀钢烧结矿46.639.838.865.804.793.911.537萍钢烧结矿42.319.2016.8510.96-4.261.537表2国内外几种铁矿石的熔滴性能NO熔滴性能矿种Ts（℃)Td（℃）△T（℃）△Pmax(×9.8pa)残留物（g）S值(Kpa·)℃备注1宝钢烧结矿1443146522230-38.82邯钢烧结矿145414772352048105.943水冶球烧结1345144297200-142.594酒钢球烧矿1299140911019320154.15低R5石钢烧结矿132314231001382086.24低R6攀钢烧结矿11751470295770-2081.527萍钢烧结矿13301565235930-2141.79表3不同品位铁矿石的价值铁矿石品位(%)综合燃料比（kg/t）渣铁比(kg/t)铁矿石价值元/t1%铁分价值(元)4015702688－104－2.604512902014－25－0.565010631470551.105587010201372.49607176442183.63655853253004.62表4酒钢高炉不同入炉矿品位的冶炼效果入炉矿品位(%)SiO2含量(%)渣量(kg/t)吨铁用矿量(kg/t)降低焦比(kg/t)增加产量(%)54.468.294431745(410)-56.926.5335316693806.1556.926.7736116693806.1556.927.0934016693806.1557.556.5832816503767.72557.446.2931916403748.70表5铁矿石不同SiO2含量对高炉冶炼指标的影响入炉矿SiO2含量(%)入炉矿品位(%)吨铁矿石用量(kg/t)渣铁比(kg/t)渣量增长比例(%)燃料比变化(kg/t)高炉产量变化(%)3.5631508233.5049004.5601583283.0+21.2520—7.55.5571667344.6+47.5560—15.06.5541759406.0+73.9600—22.57.5511863479+105.1650－30.0表6高SiO2铁矿石对高炉冶炼指标和经济效益的影响高SiO2矿配入比例(%)入炉矿SiO2变化(%)渣量增长(kg/t)入炉矿品位变化(%)吨铁矿石用量(kg/t)燃料比变化(kg/t)高炉产量变化(%)基准4.54.52836015834900TFe55%15%SiO2配10%6.034359.51596.6500.3-2.715%SiO2配20%7.5506.159.01610.2528.2-10.0415%SiO2配30%9.0617.658.51623.9547.4-15.0615%SiO2配40%10.5729.158.01637.9592.9-20.07表7品位和SiO2对高炉冶炼指标的变化企业名称年份烧结矿质量入炉矿品位（%）渣铁比kg.t-1高炉技术经济指标TFe（%）SiO2(%)利用系数（t·m3-1·d-1）综合燃料比（kg·t-1）宝钢200059.074.5160.352552.255500200658.454.6959.8022602.311462.0鞍钢200052.687.5754.794701.887577200657.545.0759.6932902.155501.2太钢200055.176.7056.513802.070512200658.464.7559.4462852.193492.43.R的作用和影响1）R是决定烧结矿矿物组成的基本因素，最佳碱度范围为1.9~2.32）R的影响：R降低0.1影响焦比和产量各3%~3.5%4.MgO的作用和影响1）MgO的作用2）高MgO对烧结矿质量的负面影响表8碱度对烧结矿RI和RDI的影响烧结矿种CaO/SiO2900℃还原性RI（%）500℃低温还原粉化（%）RDI－3.15首钢烧结矿1.0971.516.51.3475.013.51.6882.59.62.0089.58.5太钢烧结矿1.3181.043.01.7886.539.21.9696.037.92.1589.524.3CaO/SiO2配CFeOCaO/SiO2配CFeO1.405%11%1.407%15.7%1.705%7.9%1.707%10.6%2.105%6.8%2.107%9.2%表9碱度对烧结矿FeO的影响（...
