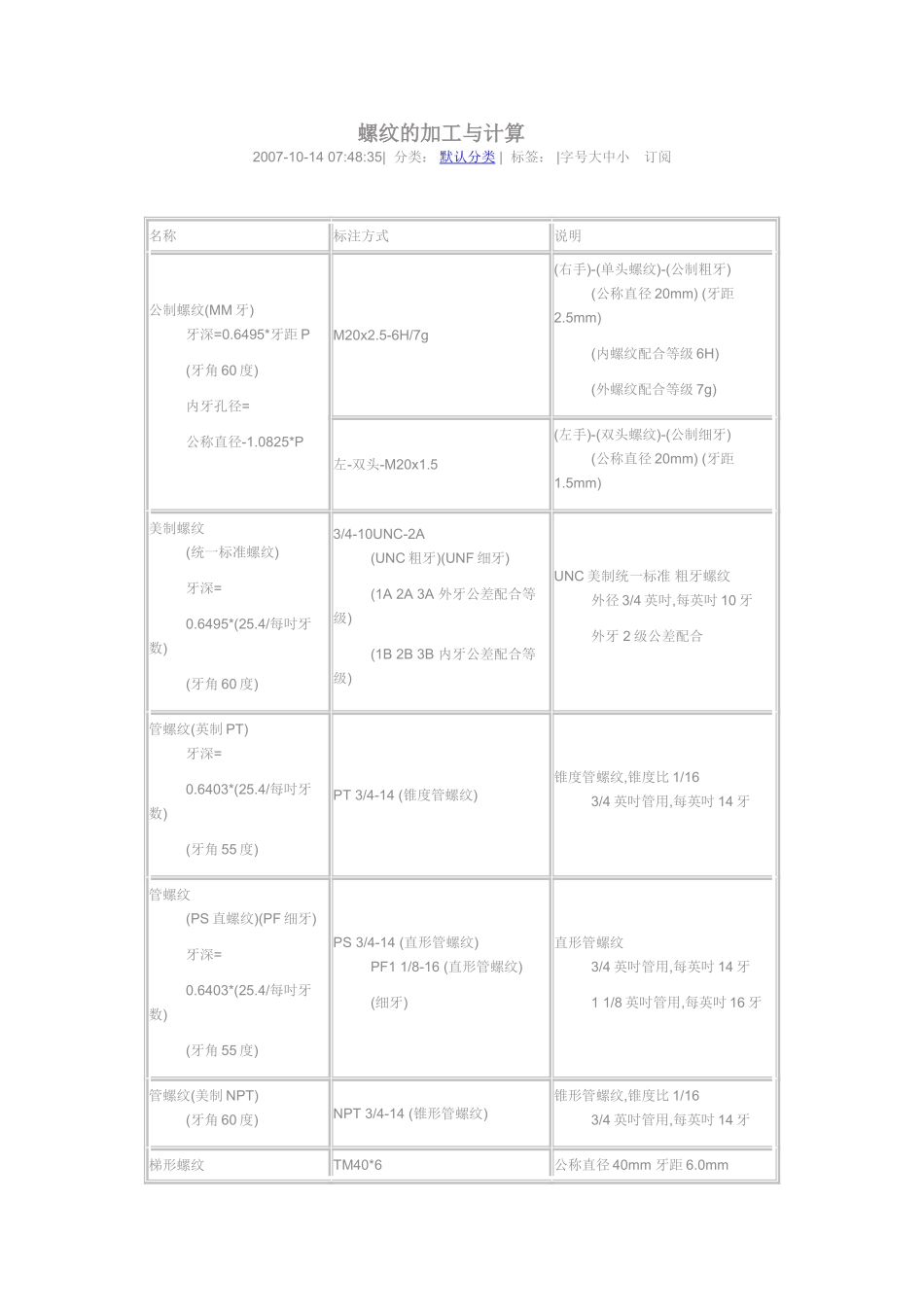

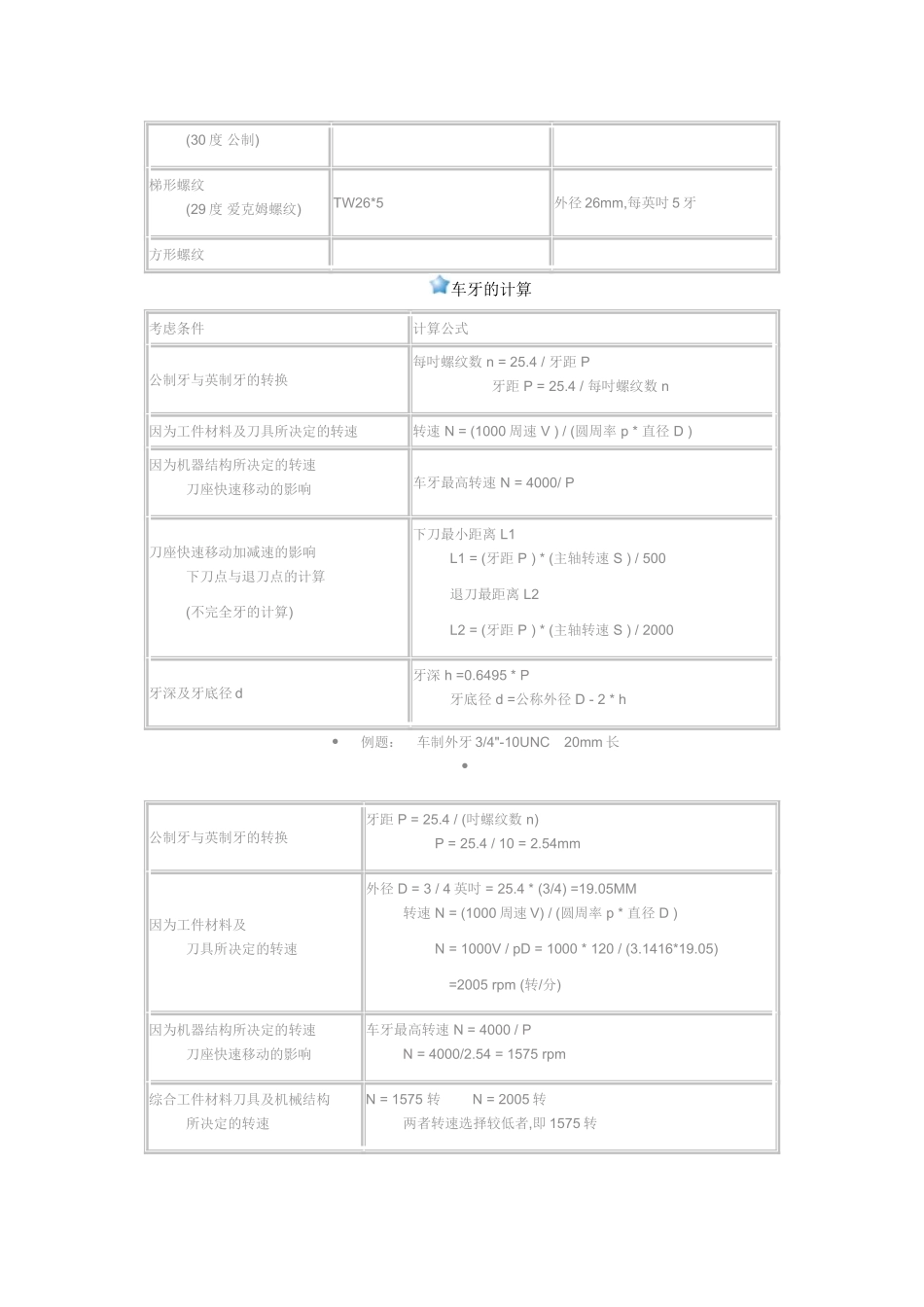

螺纹的加工与计算VIP专享VIP免费

螺纹的加工与计算2007-10-1407:48:35|分类：默认分类|标签：|字号大中小订阅名称标注方式说明公制螺纹(MM牙)牙深=0.6495*牙距P(牙角60度)内牙孔径=公称直径-1.0825*PM20x2.5-6H/7g(右手)-(单头螺纹)-(公制粗牙)(公称直径20mm)(牙距2.5mm)(内螺纹配合等级6H)(外螺纹配合等级7g)左-双头-M20x1.5(左手)-(双头螺纹)-(公制细牙)(公称直径20mm)(牙距1.5mm)美制螺纹(统一标准螺纹)牙深=0.6495*(25.4/每吋牙数)(牙角60度)3/4-10UNC-2A(UNC粗牙)(UNF细牙)(1A2A3A外牙公差配合等级)(1B2B3B内牙公差配合等级)UNC美制统一标准粗牙螺纹外径3/4英吋,每英吋10牙外牙2级公差配合管螺纹(英制PT)牙深=0.6403*(25.4/每吋牙数)(牙角55度)PT3/4-14(锥度管螺纹)锥度管螺纹,锥度比1/163/4英吋管用,每英吋14牙管螺纹(PS直螺纹)(PF细牙)牙深=0.6403*(25.4/每吋牙数)(牙角55度)PS3/4-14(直形管螺纹)PF11/8-16(直形管螺纹)(细牙)直形管螺纹3/4英吋管用,每英吋14牙11/8英吋管用,每英吋16牙管螺纹(美制NPT)(牙角60度)NPT3/4-14(锥形管螺纹)锥形管螺纹,锥度比1/163/4英吋管用,每英吋14牙梯形螺纹TM40*6公称直径40mm牙距6.0mm(30度公制)梯形螺纹(29度爱克姆螺纹)TW26*5外径26mm,每英吋5牙方形螺纹车牙的计算考虑条件计算公式公制牙与英制牙的转换每吋螺纹数n=25.4/牙距P牙距P=25.4/每吋螺纹数n因为工件材料及刀具所决定的转速转速N=(1000周速V)/(圆周率p*直径D)因为机器结构所决定的转速刀座快速移动的影响车牙最高转速N=4000/P刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算)下刀最小距离L1L1=(牙距P)*(主轴转速S)/500退刀最距离L2L2=(牙距P)*(主轴转速S)/2000牙深及牙底径d牙深h=0.6495*P牙底径d=公称外径D-2*h例题：车制外牙3/4"-10UNC20mm长公制牙与英制牙的转换牙距P=25.4/(吋螺纹数n)P=25.4/10=2.54mm因为工件材料及刀具所决定的转速外径D=3/4英吋=25.4*(3/4)=19.05MM转速N=(1000周速V)/(圆周率p*直径D)N=1000V/pD=1000*120/(3.1416*19.05)=2005rpm(转/分)因为机器结构所决定的转速刀座快速移动的影响车牙最高转速N=4000/PN=4000/2.54=1575rpm综合工件材料刀具及机械结构所决定的转速N=1575转N=2005转两者转速选择较低者,即1575转刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算)下刀最小距离L1L1=(牙距P)*(主轴转速S)/500L1=2.54*1575/500=8.00mm退刀最小距离L2L2=(牙距P)*(主轴转速S)/2000L2=2.54*1575/2000=2.00mm牙深及牙底径d牙深径d=公称外径D-2*h=19.05-2*1.65=15.75mm车牙的程式O1905(3/4”-10UNC用G32车牙)O1905(3/4”-10UNC用G92车牙)N1G0X120.Z120.T0T0101G97S1575M3G0X23.Z8.M8?车牙起始点N1G0X120.Z120.T0T0101G97S1575M3G0X23.Z8.M8?车牙循环起始点G0X18.5?1.下刀G32Z-19.F2.54?2.车牙进给G0X23.?3.起刀G0Z8.?4.退回起始点G92X18.5Z-19.F2.54?车牙循环X18.X17.6X17.2G0X18.0?1.下刀G32Z-19.F2.54?2.车牙G0X23.?3.起刀G0Z8.?4.退回起始点X16.9X16.65X16.4X16.2G0X17.6G32Z-19.F2.54G0X23.G0Z8.G0X16.1G32Z-19.F2.54G0X23.G0Z8.X16.X15.9X15.8X15.75M9G0X17.2G32Z-19.F2.54G0X23.G0Z8.G0X16.G32Z-19.F2.54G0X23.G0Z8.G0Z20.M5G0X120.Z120.T0M30G0X16.9G0X15.9O1905(3/4”-10UNC用G76车牙)G32Z-19.F2.54G0X23.G0Z8.G32Z-19.F2.54G0X23.G0Z8.G0X16.65G32Z-19.F2.54G0X23.G0Z8.G0X15.8G32Z-19.F2.54G0X23.G0Z8.N1G0X120.Z120.T0T0101G97S1575M3G0X23.Z8.M8?车牙循环起始点G0X16.4G32Z-19.F2.54G0X23.G0Z8.G0X15.75G32Z-19.F2.54G0X23.M9G0Z8.M5G76P000060Q50R50G76X15.75Z-19.P1650Q350F2.54G0Z20.M5G0X120.Z120.T0M9G0X16.2G32Z-19.F2.54G0X23.G0Z8.G0X120.Z120.T0M30M30螺纹切削（G32）除了等导程直螺纹外，斜螺纹和涡形螺纹亦能用G32指令切削。以下列指令切削螺纹，导程以数字接在位址F后面来指定。F轴向导程G32X(终点座标)Z(终点座标)F(导程)＜G32螺纹程式范例＞G0X23.Z8.M8车牙起始点G0X18.51.下刀G32Z-19.F2.542.车牙进给G0X23.3.起刀G0Z8.4.退回起始点G0X18.01.下刀G32Z-19.F2.542.车牙G0X23.3.起刀G0Z8.4.退回起始点车8字油沟(单8字有出口)车8字油沟(...
