钢结构件防腐技术要求1VIP专享VIP免费

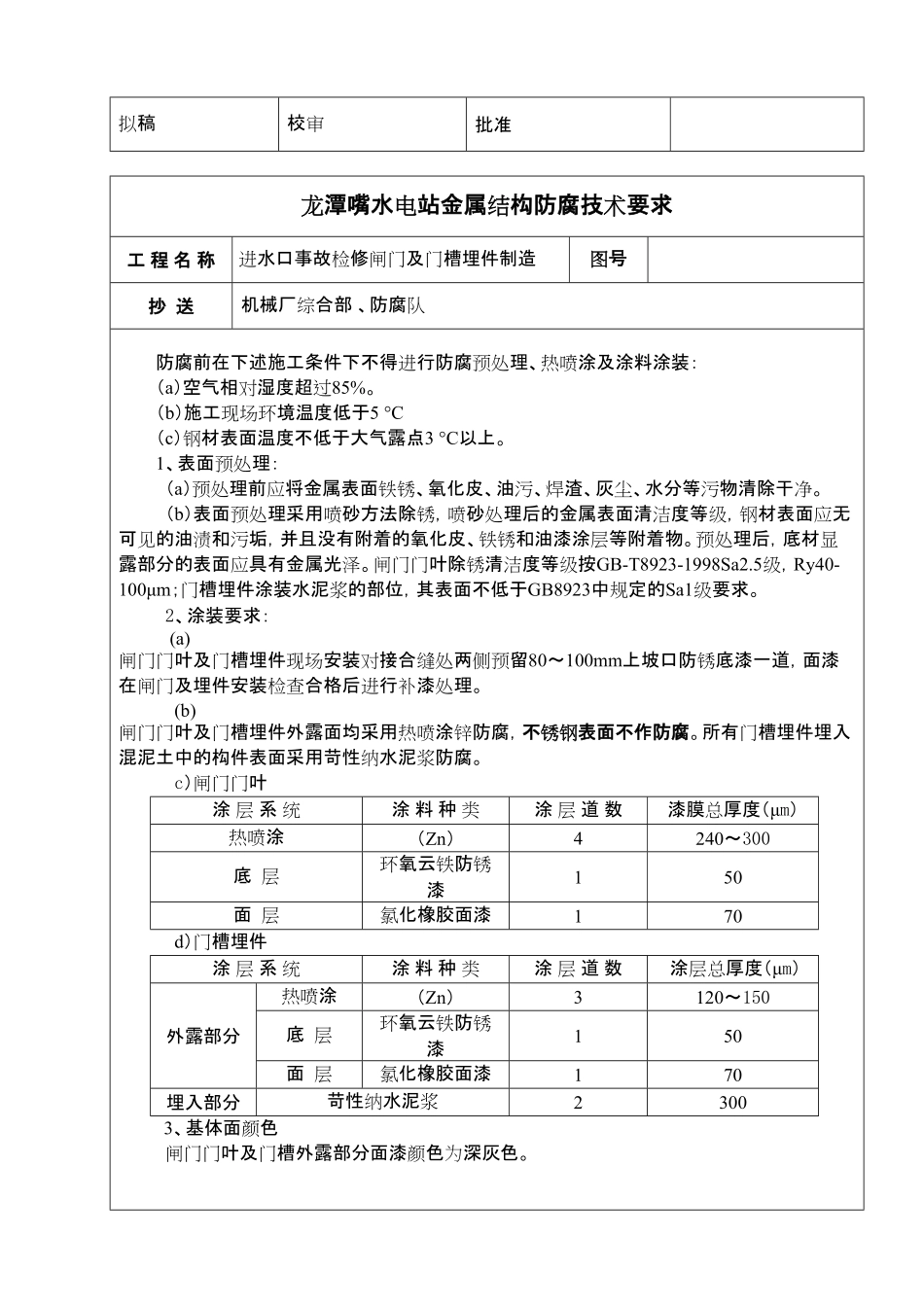

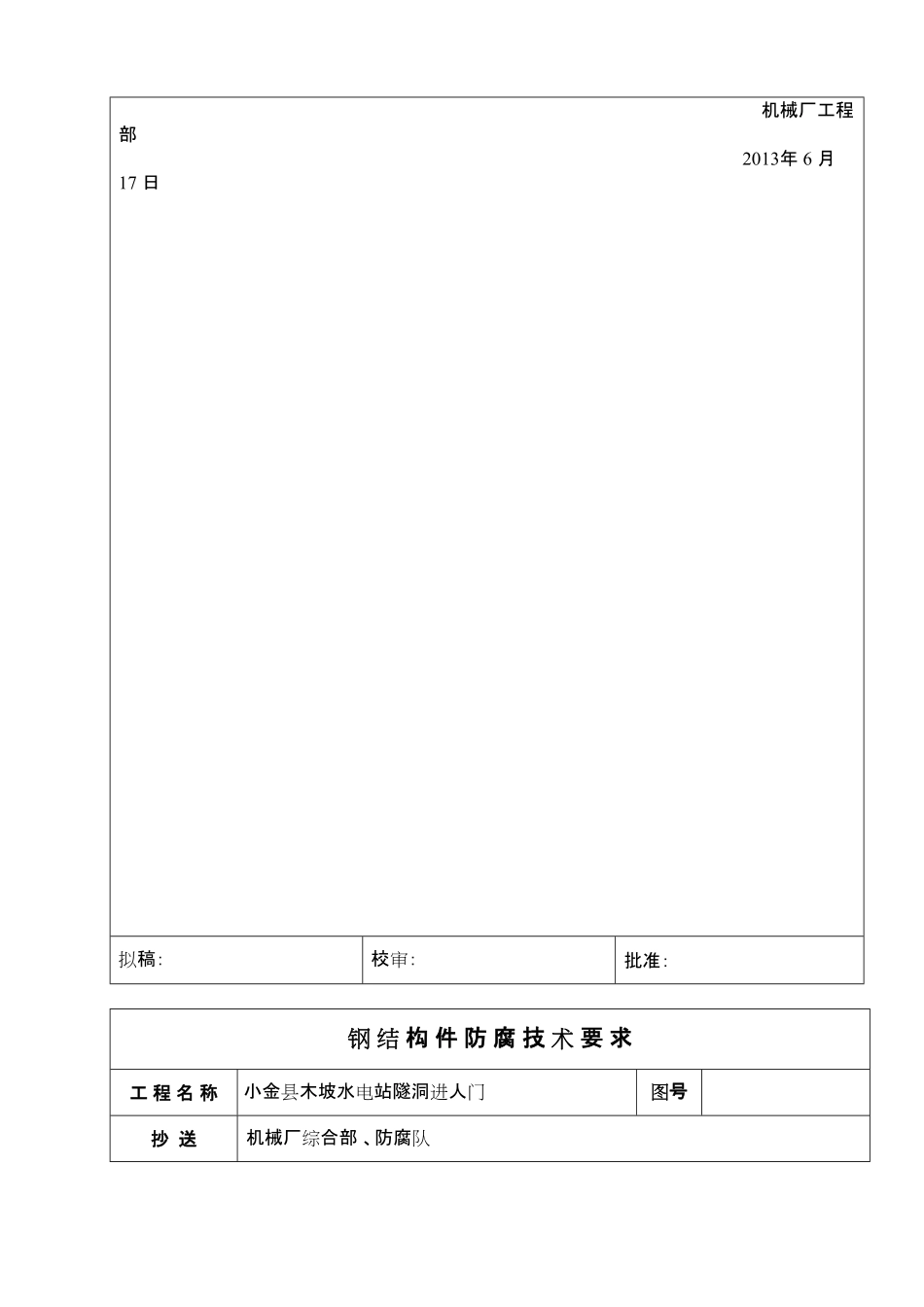

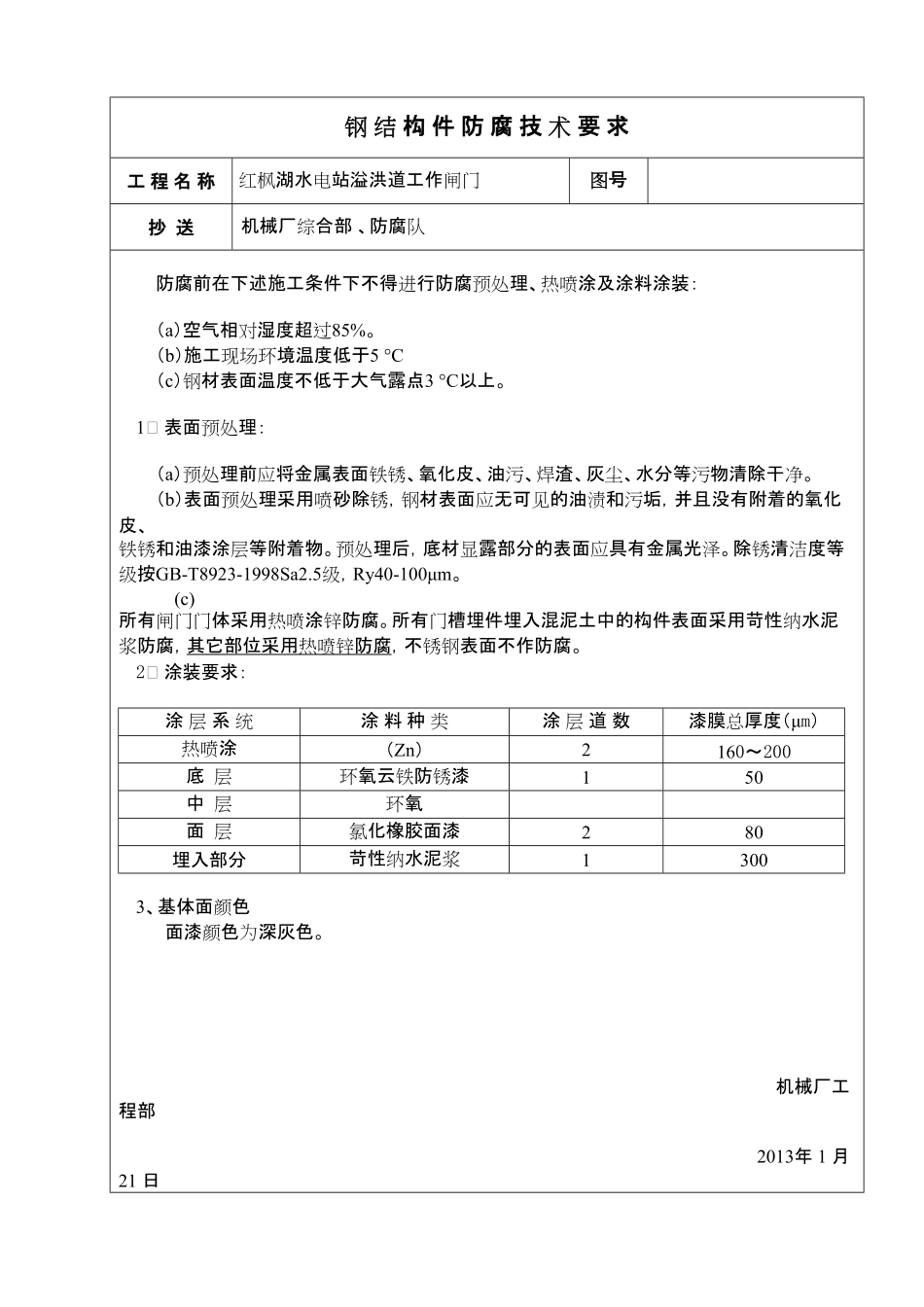

钢结构件防腐技术要求工程名称红枫湖水电站溢洪道工作闸门图号抄送机械厂综合部、防腐队防腐前在下述施工条件下不得进行防腐预处理、热喷涂及涂料涂装：（a）空气相对湿度超过85%。（b）施工现场环境温度低于5°C（c）钢材表面温度不低于大气露点3°C以上。1、表面预处理：（a）预处理前应将金属表面铁锈、氧化皮、油污、焊渣、灰尘、水分等污物清除干净。（b）表面预处理采用喷砂除锈，钢材表面应无可见的油渍和污垢，并且没有附着的氧化皮、铁锈和油漆涂层等附着物。预处理后，底材显露部分的表面应具有金属光泽。除锈清洁度等级按GB-T8923-1998Sa2.5级，Ry40-100μm。(c)所有闸门门体采用热喷涂锌防腐。所有门槽埋件埋入混泥土中的构件表面采用苛性纳水泥浆防腐，其它部位采用热喷锌防腐，不锈钢表面不作防腐。2、涂装要求：涂层系统涂料种类涂层道数漆膜总厚度（μm）热喷涂（Zn）2160～200底层环氧云铁防锈漆150中层环氧面层氯化橡胶面漆280埋入部分苛性纳水泥浆13003、基体面颜色面漆颜色为深灰色。机械厂工程部2013年1月21日拟稿校审批准龙潭嘴水电站金属结构防腐技术要求工程名称进水口事故检修闸门及门槽埋件制造图号抄送机械厂综合部、防腐队防腐前在下述施工条件下不得进行防腐预处理、热喷涂及涂料涂装：（a）空气相对湿度超过85%。（b）施工现场环境温度低于5°C（c）钢材表面温度不低于大气露点3°C以上。1、表面预处理：（a）预处理前应将金属表面铁锈、氧化皮、油污、焊渣、灰尘、水分等污物清除干净。（b）表面预处理采用喷砂方法除锈，喷砂处理后的金属表面清洁度等级，钢材表面应无可见的油渍和污垢，并且没有附着的氧化皮、铁锈和油漆涂层等附着物。预处理后，底材显露部分的表面应具有金属光泽。闸门门叶除锈清洁度等级按GB-T8923-1998Sa2.5级，Ry40-100μm；门槽埋件涂装水泥浆的部位，其表面不低于GB8923中规定的Sa1级要求。2、涂装要求：(a)闸门门叶及门槽埋件现场安装对接合缝处两侧预留80～100mm上坡口防锈底漆一道，面漆在闸门及埋件安装检查合格后进行补漆处理。(b)闸门门叶及门槽埋件外露面均采用热喷涂锌防腐，不锈钢表面不作防腐。所有门槽埋件埋入混泥土中的构件表面采用苛性纳水泥浆防腐。c）闸门门叶涂层系统涂料种类涂层道数漆膜总厚度（μm）热喷涂（Zn）4240～300底层环氧云铁防锈漆150面层氯化橡胶面漆170d）门槽埋件涂层系统涂料种类涂层道数涂层总厚度（μm）热喷涂（Zn）3120～150底层环氧云铁防锈漆150外露部分面层氯化橡胶面漆170埋入部分苛性纳水泥浆23003、基体面颜色闸门门叶及门槽外露部分面漆颜色为深灰色。机械厂工程部2013年6月17日拟稿：校审：批准：钢结构件防腐技术要求工程名称小金县木坡水电站隧洞进人门图号抄送机械厂综合部、防腐队防腐队：小金县木坡水电站隧洞进人门防腐要求如下：1、除锈防腐工作严格按照《水工金属结构防腐蚀规范》有关条款进行；2、表面预处理：（a）预处理前应将金属表面铁锈、氧化皮、油污、焊渣、灰尘、水分等污物清除干净。（b）门体结构表面及埋件外露面在进行防腐前表面进行预喷砂除锈处理，处理后闸门及埋件粗糙度须在Ry60-100μm。除锈清洁度等级按GB-T8923-1998Sa21/2级。3、涂装要求：闸门门体结构件进行喷Ce铝后涂刷封闭漆，门槽埋件非埋入混凝土面采用涂料防腐，埋入混凝土部分采用表面无机改性水泥浆。技术要求下表：涂层系统涂料种类涂层道数每道厚度（μm）漆膜总厚度（μm）环氧富锌底漆16060环氧云铁防锈漆16060门体氯化橡胶铝粉漆260120环氧富锌底漆16060环氧云铁防锈漆16060埋入外露面氯化橡胶铝粉漆260120埋入部分无机改性水泥浆120机械厂工程部2013年7月3日拟稿校审批准钢结构件防腐技术要求工程名称马马崖一级水电站大坝底孔及导墙通气孔工程图号MMY1/C3第10号（设计更改通知）抄送机械厂综合部、防腐队防腐队：马马崖水电站大坝底孔及导墙通气孔工程防腐要求如下：1、除锈防腐工作严格按照《水工金属结构防腐蚀规范》有关条款进行；2、表面预处理：（a）预处理前应将金属表面铁锈、氧化皮、油污、焊渣、灰尘、水分等污物清除干净。（b）大坝底孔及导墙通气孔管内壁表面进行...
