石材防护剂在地面石材整体研磨及结晶硬化中的应用VIP免费

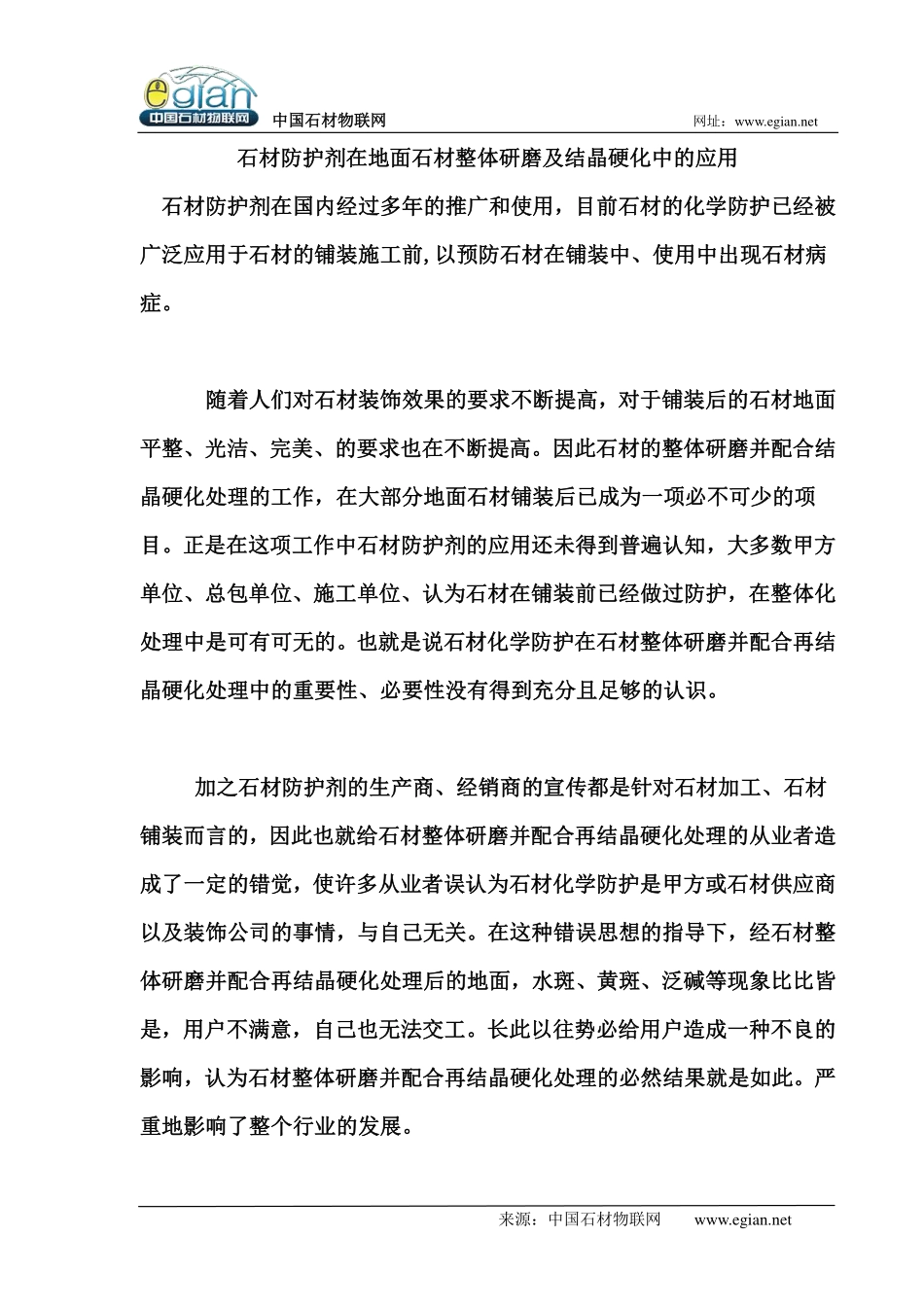

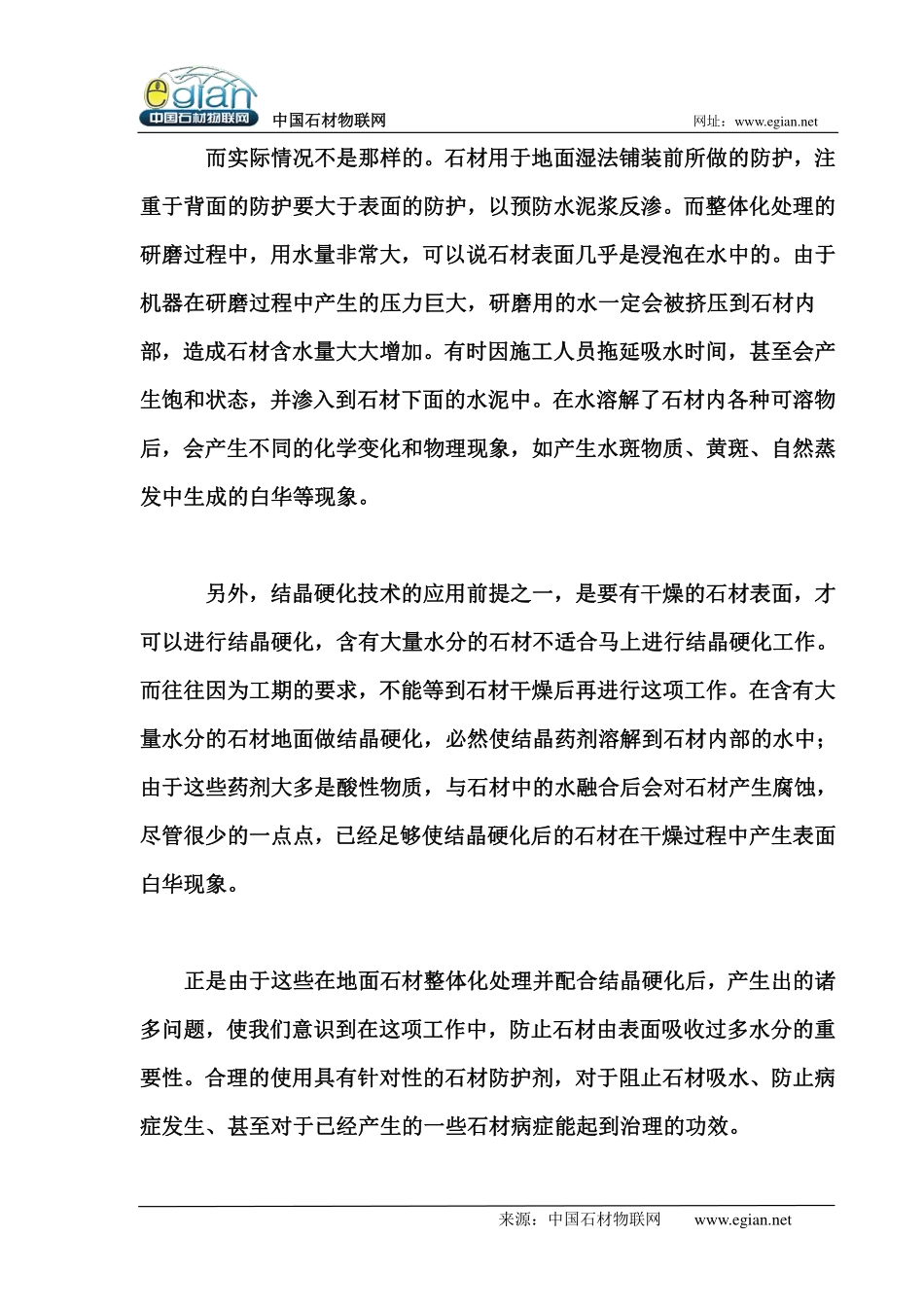

中国石材物联网网址：www.egian.net来源：中国石材物联网www.egian.net石材防护剂在地面石材整体研磨及结晶硬化中的应用石材防护剂在国内经过多年的推广和使用，目前石材的化学防护已经被广泛应用于石材的铺装施工前,以预防石材在铺装中、使用中出现石材病症。随着人们对石材装饰效果的要求不断提高，对于铺装后的石材地面平整、光洁、完美、的要求也在不断提高。因此石材的整体研磨并配合结晶硬化处理的工作，在大部分地面石材铺装后已成为一项必不可少的项目。正是在这项工作中石材防护剂的应用还未得到普遍认知，大多数甲方单位、总包单位、施工单位、认为石材在铺装前已经做过防护，在整体化处理中是可有可无的。也就是说石材化学防护在石材整体研磨并配合再结晶硬化处理中的重要性、必要性没有得到充分且足够的认识。加之石材防护剂的生产商、经销商的宣传都是针对石材加工、石材铺装而言的，因此也就给石材整体研磨并配合再结晶硬化处理的从业者造成了一定的错觉，使许多从业者误认为石材化学防护是甲方或石材供应商以及装饰公司的事情，与自己无关。在这种错误思想的指导下，经石材整体研磨并配合再结晶硬化处理后的地面，水斑、黄斑、泛碱等现象比比皆是，用户不满意，自己也无法交工。长此以往势必给用户造成一种不良的影响，认为石材整体研磨并配合再结晶硬化处理的必然结果就是如此。严重地影响了整个行业的发展。中国石材物联网网址：www.egian.net来源：中国石材物联网www.egian.net而实际情况不是那样的。石材用于地面湿法铺装前所做的防护，注重于背面的防护要大于表面的防护，以预防水泥浆反渗。而整体化处理的研磨过程中，用水量非常大，可以说石材表面几乎是浸泡在水中的。由于机器在研磨过程中产生的压力巨大，研磨用的水一定会被挤压到石材内部，造成石材含水量大大增加。有时因施工人员拖延吸水时间，甚至会产生饱和状态，并渗入到石材下面的水泥中。在水溶解了石材内各种可溶物后，会产生不同的化学变化和物理现象，如产生水斑物质、黄斑、自然蒸发中生成的白华等现象。另外，结晶硬化技术的应用前提之一，是要有干燥的石材表面，才可以进行结晶硬化，含有大量水分的石材不适合马上进行结晶硬化工作。而往往因为工期的要求，不能等到石材干燥后再进行这项工作。在含有大量水分的石材地面做结晶硬化，必然使结晶药剂溶解到石材内部的水中；由于这些药剂大多是酸性物质，与石材中的水融合后会对石材产生腐蚀，尽管很少的一点点，已经足够使结晶硬化后的石材在干燥过程中产生表面白华现象。正是由于这些在地面石材整体化处理并配合结晶硬化后，产生出的诸多问题，使我们意识到在这项工作中，防止石材由表面吸收过多水分的重要性。合理的使用具有针对性的石材防护剂，对于阻止石材吸水、防止病症发生、甚至对于已经产生的一些石材病症能起到治理的功效。中国石材物联网网址：www.egian.net来源：中国石材物联网www.egian.net下面，就一些具体的案例来分析和阐述一下，石材防护剂在石材整体化处理并配合结晶硬化项目中的功效。1、金线米黄地面石材整体化处理并配合结晶硬化：万科紫台3万平方米，铺装前石材做过防护，铺装后未作任何处理，需要做石材整体化处理并配合结晶硬化。在石材铺装后25天至30天左右时使用CHJ石材渗透防护剂进行全面再次防护，该防护剂是高渗透可叠加型，可以很好的渗入石材内部。因工期不紧张允许自然养护时间较长，大约10~20天后，进行整体化处理的各项其他工作。在整体打磨过程中，石材吸水现象大大降低，在用吸水机吸水后石材几分钟时间就干燥了，但为了再结晶加硬时取得更好的效果，在800目研磨时，使用CHJ硅氧水性防护剂作为研磨用水，在以后的研磨中吸水后，石材基本是干燥的。在最后的结晶硬化工序中，没有出现因石材含水量高而造成的各种问题，虽然施工时间是在夏季，天气潮湿闷热，施工后的石材没有一块出现返碱、返白华的现象。2、中影基地，石灰岩木纹石，铺装前防护不到位，出现局部严重水斑、色斑、锈斑现象，面积1000平方米，施工时间在铺装后约20天、秋季。在这个项目中，使用了CHJ复合防护剂预分散液，该防护剂是利用中国...
