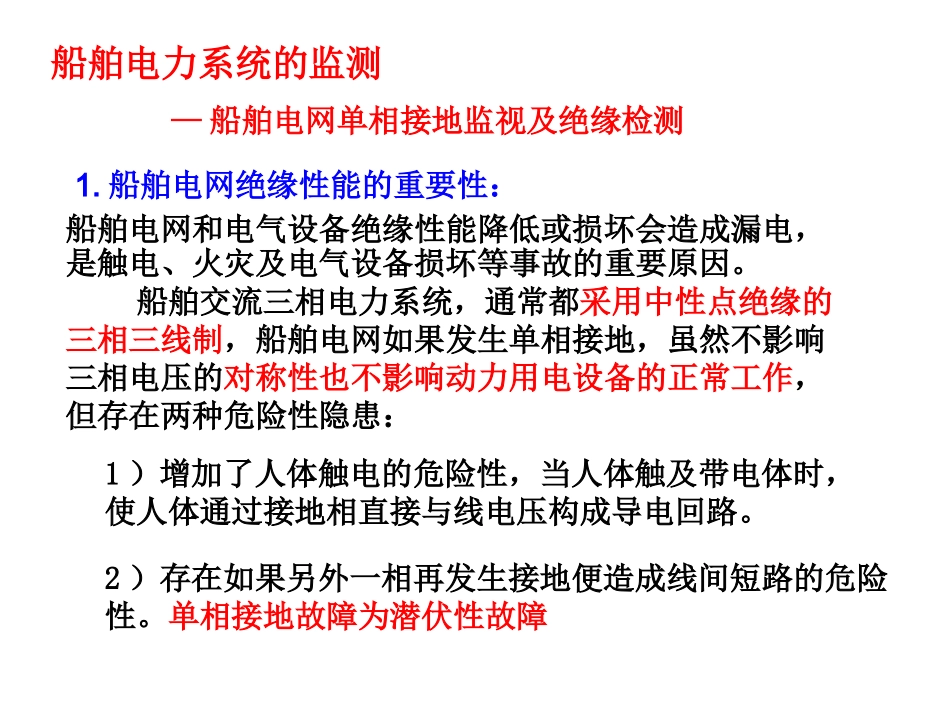

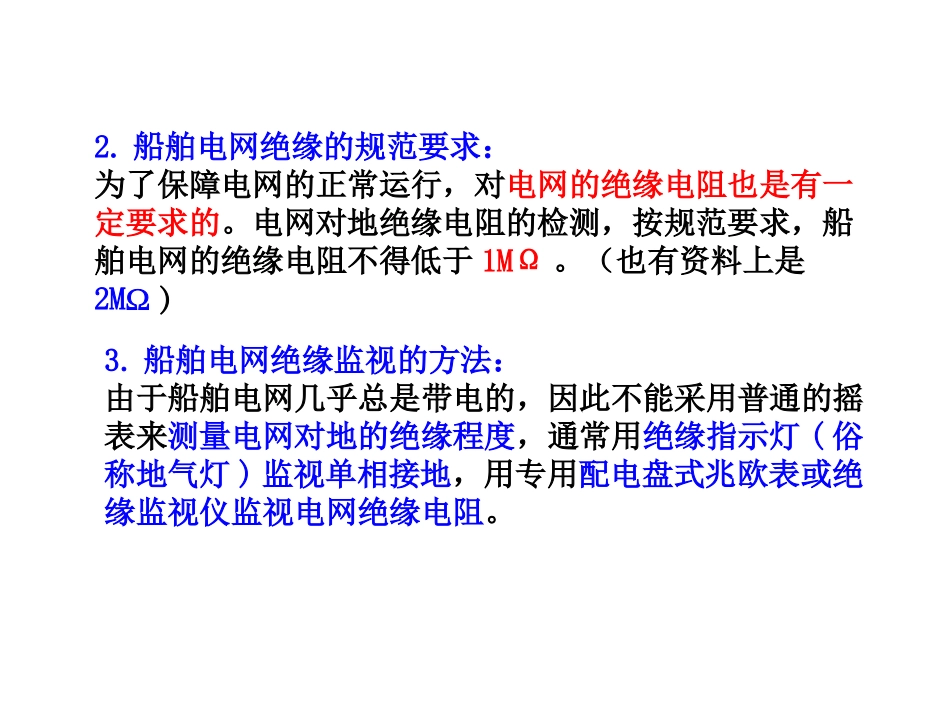

船舶电力系统的监测—船舶电网单相接地监视及绝缘检测1.船舶电网绝缘性能的重要性:船舶电网和电气设备绝缘性能降低或损坏会造成漏电,是触电、火灾及电气设备损坏等事故的重要原因。船舶交流三相电力系统,通常都采用中性点绝缘的三相三线制,船舶电网如果发生单相接地,虽然不影响三相电压的对称性也不影响动力用电设备的正常工作,但存在两种危险性隐患:1)增加了人体触电的危险性,当人体触及带电体时,使人体通过接地相直接与线电压构成导电回路。2)存在如果另外一相再发生接地便造成线间短路的危险性。单相接地故障为潜伏性故障2.船舶电网绝缘的规范要求:为了保障电网的正常运行,对电网的绝缘电阻也是有一定要求的。电网对地绝缘电阻的检测,按规范要求,船舶电网的绝缘电阻不得低于1MΩ。(也有资料上是2MΩ)3.船舶电网绝缘监视的方法:由于船舶电网几乎总是带电的,因此不能采用普通的摇表来测量电网对地的绝缘程度,通常用绝缘指示灯(俗称地气灯)监视单相接地,用专用配电盘式兆欧表或绝缘监视仪监视电网绝缘电阻。1)地气灯法地气灯法仅适合三相绝缘系统(1)地气灯法接线:(2)地气灯法工作原理:当电网工作正常时,A、B、C三灯构成一星形联接的对称三相负载,0′点为人工中性点。此时,三灯所承受的电压均为相电压,所以三灯亮度相同。若A相线路上某点D接地(船体),则A灯被接地线短接,人工中性点0′漂移至A点,0′点电位与A点电位一致,而B、C两灯将上升到约为线电压,故A灯将暗下来或熄灭(视接地电阻的大小而定),而B、C灯所受的电压从相电压上升为线电压,将特别亮。若A相线路漏电,虽然A灯还能发光,但三灯间亮度有显著区别,从而可指示出线路绝缘情况。这就指示给值班人员:“电力系统中A线有接地情况”,应立即采取措施检查排除。(3)三相线路绝缘均下降,情况就不易辨别。所以,这种方法叫单相接地检测。(4)单相接地故障的检测和排除:接地故障出现时,要分析判断故障点可能发生在何处,如考虑最近是否有新安装的电气设备,因接线碰壳而形成接地,或者本船运行中有哪些薄弱环节易于形成接地等。必要时,可以用分区域断电的方法检查,分级逐个去检查直到找出故障点。绝缘检测在电网不带电情况下可用摇表来测量绝缘电阻,而船舶电网对地绝缘电阻的检测,要求能带电进行。一般采用专门的配电盘式兆欧表来测量,它安装在主配电盘上。CCS规定:2.4.2.2用于电力、电热和照明的绝缘配电系统,不论是一次系统还是二次系统,均应设有连续监测绝缘电阻,且能在绝缘电阻异常低时发出听觉或视觉报警信号的绝缘电阻监测报警器。表头是磁电仪表,当有直流电通过动圈时,此电流与永久磁铁在气隙中所产生的恒定磁场相互作用,使仪表可动部分发生偏转。当这个作用力矩与游丝产生的反作用力矩平衡时,就指示了一定的数值。(1)兆欧表的结构:兆欧表包括两个部分:测量机构(表头)和附加装置(整流电源)。(2)配电盘式绝缘表测量原理:流过表头的电流仅与电源电压U及被测的绝缘电阻RX有关。由于通过发电机的定子绕组可形成通路,故测得的RX是三相分别对地绝缘电阻的并联电阻值。流过表头的电流xgRRRUIRx为不同值时,也就有不同的电流值,从而指示出绝缘电阻的数值。Rx=0,有一相对地短路时,电流为最大。Rx=∞,理想绝缘时,I=0。(2)配电盘式绝缘表测量原理:兆欧表的附加装置提供直流电源,电源一端4接表头,另一端3经开关接入电网,再经电网的绝缘电阻到地与表头构成直流回路。电网绝缘下降时,即绝缘电阻下降,漏电流增大。(2)配电盘式绝缘表测量原理:漏电流由整流电源正端流出来,经过接线柱3、开关K到电网,再经绝缘电阻到地,进入测量机构正端,经测量机构流回4端到整流电源负端。(2)配电盘式绝缘表测量原理:漏电流越大,测量机构表头指针偏转越大,说明绝缘电阻越小。表上刻度直接用绝缘电阻值标注,因此绝缘电阻值可以由表头上直接获得。电压U是由附加装置中的直流稳压电源产生的。交流电网绝缘电阻监测仪Rx为馈电系(三根带电线一起)和地之间的绝缘电阻。由仪表内部稳压源把直流稳定电压Eo通过一高电阻加到馈电系统和地之间,并测量流过Rx的直流泄...
