限流电路与分压电路mineVIP免费

限流电路与分压电路mine_第1页
1/7
限流电路与分压电路mine_第2页
2/7
限流电路与分压电路mine_第3页
3/7

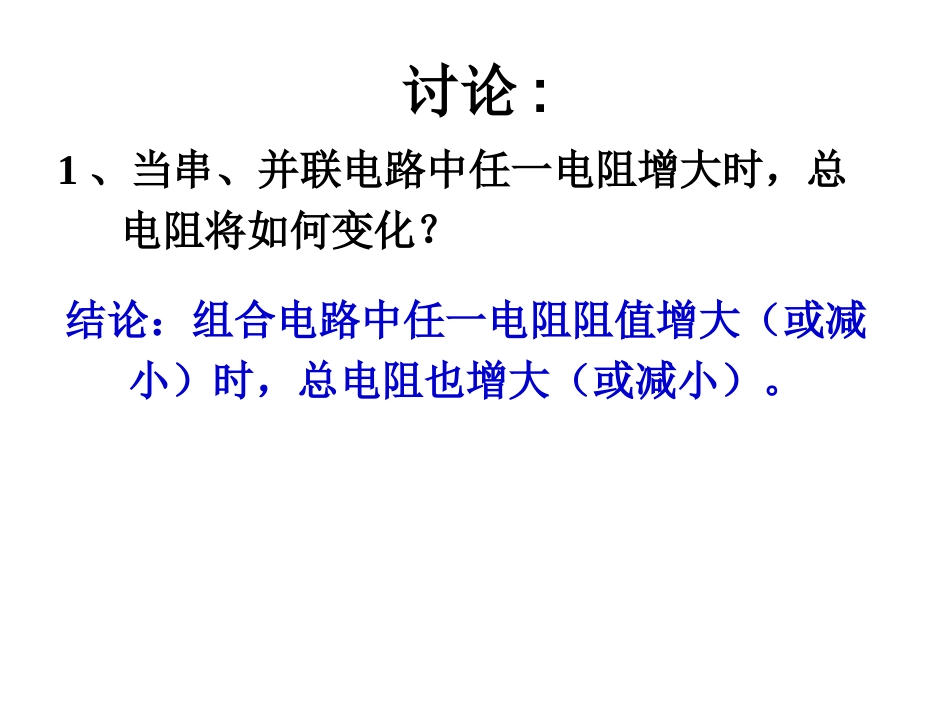

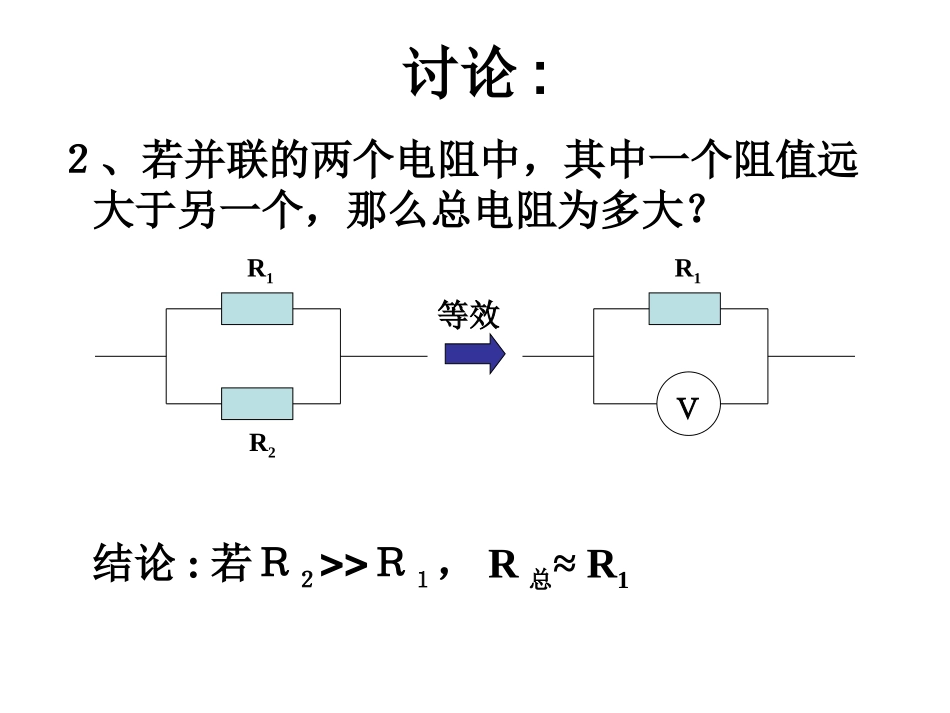

讨论:1、当串、并联电路中任一电阻增大时,总电阻将如何变化?结论:组合电路中任一电阻阻值增大(或减小)时,总电阻也增大(或减小)。2、若并联的两个电阻中,其中一个阻值远大于另一个,那么总电阻为多大?R2R1R1V结论:若R2R1,R总≈R1讨论:等效例1、如图已知R1׃R2׃R3׃R4=1׃2׃3׃4,求:(1)通过四个电阻的电流之比;(2)四个电阻两端的电压之比。R2R1R3R42、滑动变阻器的连接如图,A、B、C、D是滑动变阻器的四个接线柱,现把此变阻器串联接入电路中,并要求滑片P向接线柱C移动时电路中的电流变小,则接入电路的接线柱可以是()A.A和BB.A和CC.B和CD.A和DCCURABPRxUPRxRAB限流式:分压式:~xxRUURR+0~U如图所示是将滑动变阻器作为分压器用的电路,分压器的滑片放在变阻器的中央,下列判断哪些正确()A.空载时输出电压为UAB=UCD/2B.当接上负载R时,输出电压UAB<UCD/2C.负载R越大,UAB越接近UCD/2D.负载R越小,UAB越接近UCD/2ABCABCCAPBDCAPBDR/2R/2如图所示电路,当ab两端接入100V电压时,cd两端为20V;当cd两端接入100V电压时,ab两端电压为50V,则R1:R2:R3为()R1R1R2R3R3abcdR2R3R3abcdR1R1R2abcd100V20V40V40V100V50V25V25V等电势点问题4:2:1
