中控门禁控制器RS485调试及使用指南VIP免费

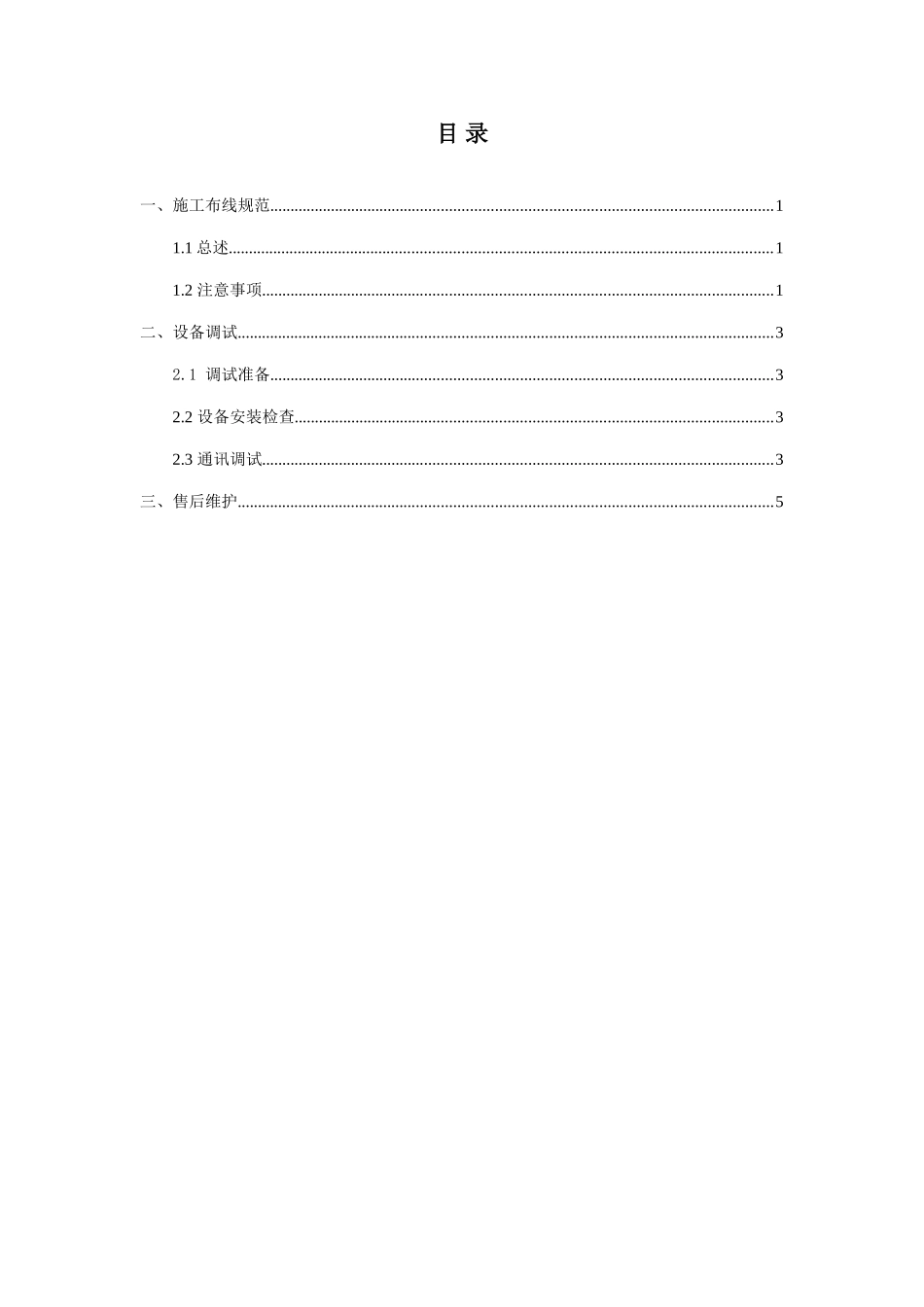

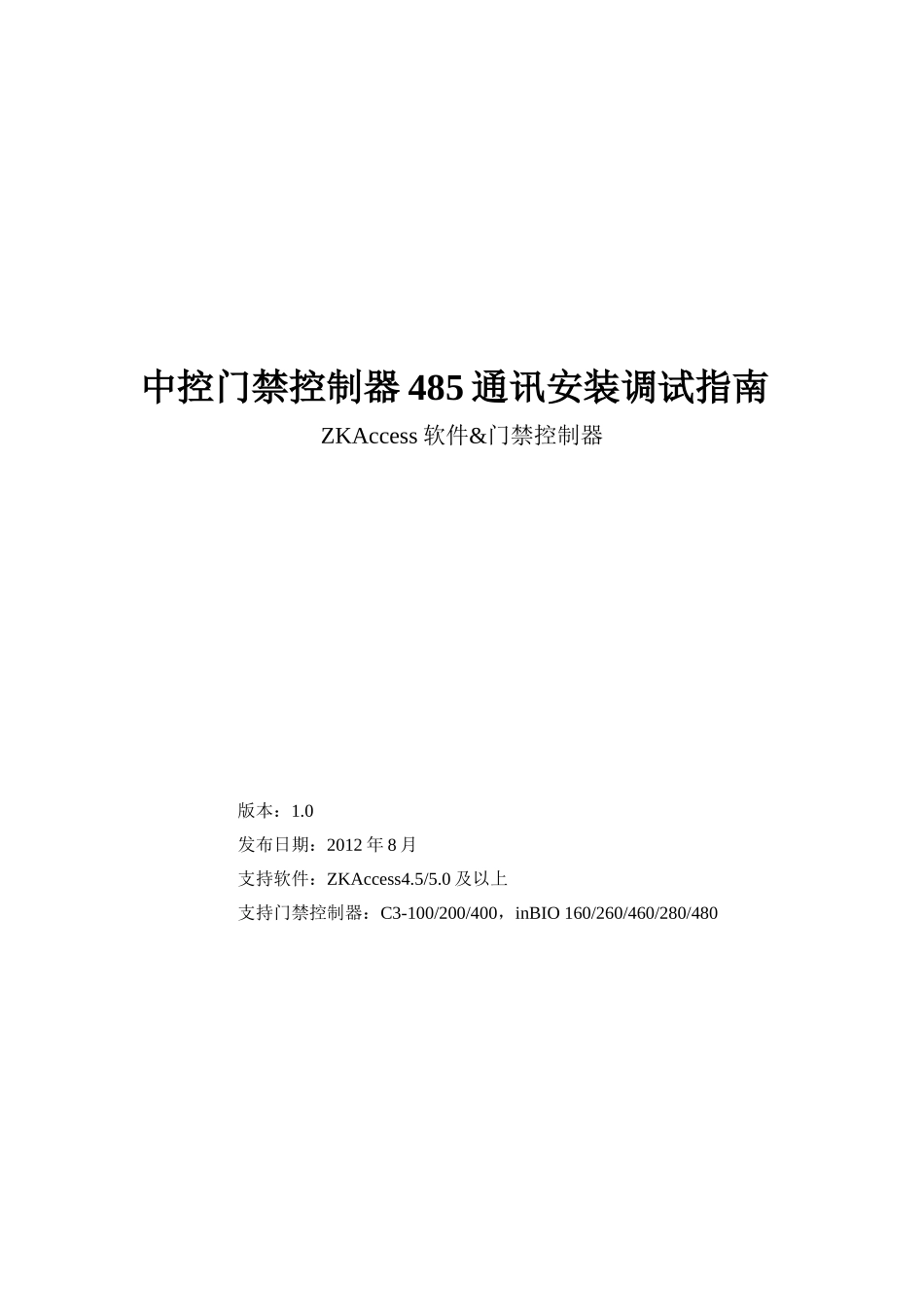

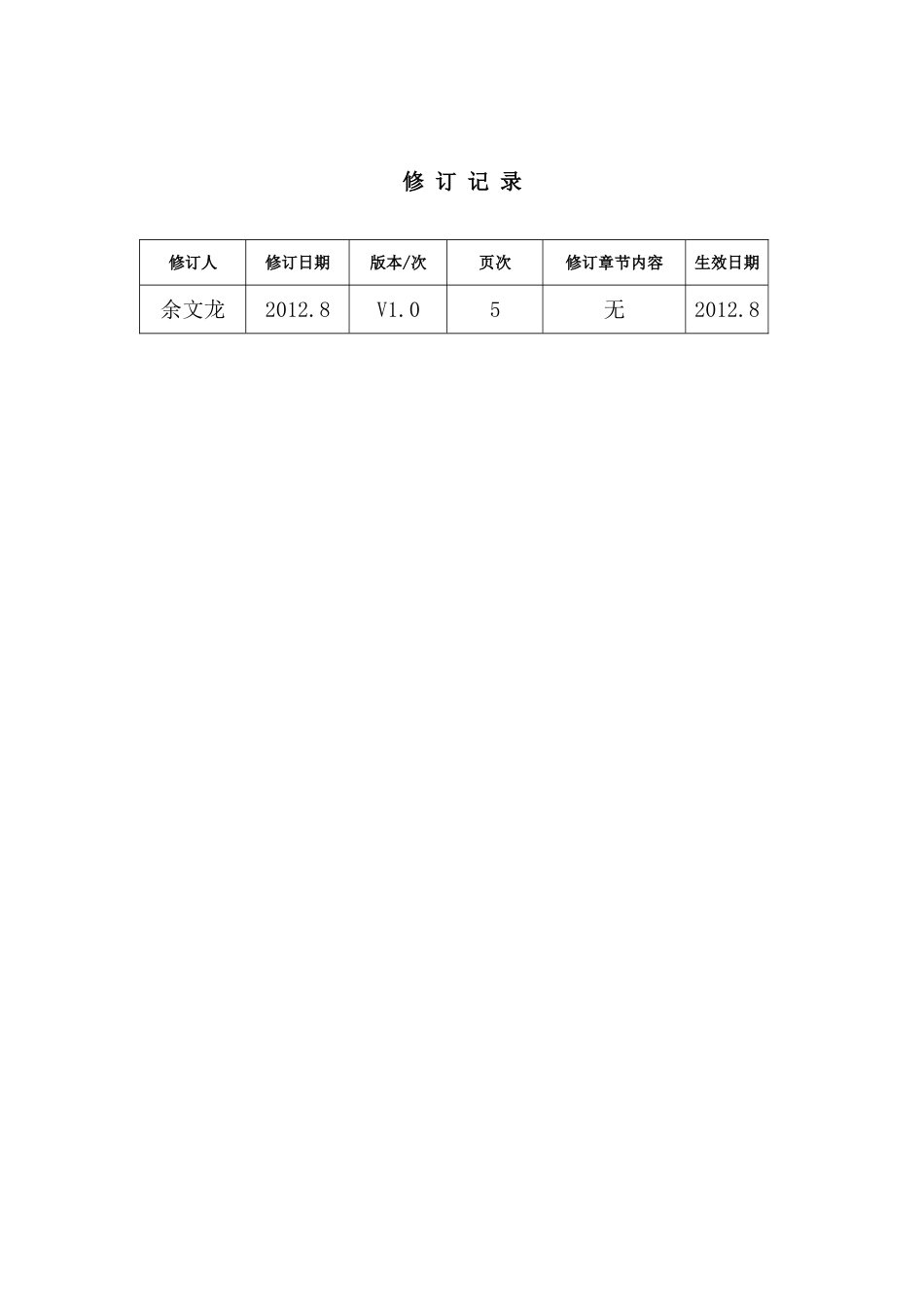

中控门禁控制器485通讯安装调试指南ZKAccess软件&门禁控制器版本：1.0发布日期：2012年8月支持软件：ZKAccess4.5/5.0及以上支持门禁控制器：C3-100/200/400，inBIO160/260/460/280/480修订记录修订人修订日期版本/次页次修订章节内容生效日期余文龙2012.8V1.05无2012.8目录一、施工布线规范..........................................................................................................................11.1总述....................................................................................................................................11.2注意事项............................................................................................................................1二、设备调试..................................................................................................................................32.1调试准备..........................................................................................................................32.2设备安装检查....................................................................................................................32.3通讯调试............................................................................................................................3三、售后维护..................................................................................................................................5一、施工布线规范1.1总述1.中控门禁控制器所使用的线分为电源线、通讯线（包括控制器与读头、PC通讯）、控制线。2.电源线：为设备提供工作电源。线径应能够满足供给设备的电流要求，采用多股导线。3.通讯线：各控制器之间、控制器与读头、RS485转换器之间的连接线。4.控制线：控制器与锁、出门按钮、报警器、探测器等连接线。1.2注意事项1)通讯线应采用屏蔽双绞电缆，建议采用RVVSP2*0.75的两芯屏蔽线，如果线路超过一百米则用线径在0.75mm以上的RVVPJ两芯双绞屏蔽线。线径越粗,通讯质量越好。（经过测试相同线径情况下，双绞线通讯效果明显好于普通2芯线）。2)线路的铺设要注意避免与强电混在一起，最好能够单独走线。3)线路埋设过程中最好没有接头，若有必须用电烙铁焊接牢固并做好绝缘处理。4)EXT485端口给读头供电时，连接线的长度最大不超过100米，如果需要更远的距离可采用读头独立供电的模式。5)用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差，减少分布电容的影响（共地法）。6)超出30台控制器或线长大于500米，建议采用485中继器。7)对于设备超过60台或者60台以上建议布多条总线以及配多串口卡使用。8)设备机箱必须可靠真实接地，可保证设备受雷击或受静电累积时释放能量，以保证设备与相关芯片不受损坏。9)485总线必须使用手牵手式的总线结构，星型布线等不科学布线方式，杜绝使用，星形链接方式不符合RS485工业标准的使用要求，在各设备线路距离较远时，容易产生信号反射、抗干扰能力下降等问题，导致控制信号的可靠性下降。各布线拓扑图如下：12二、设备调试门禁控制器485调试按以下步骤进行：2.1调试准备1)现场调试需携带1个485转换器(确保可以接长距离和多负载)、1个中继器。2)一台电脑笔记本。（有串口，若无串口需有USB转串口设备）。3)多台备用控制器。4)万用表或测线器。2.2设备安装检查1）检查控制器机箱内开关电源、控制器、是否固定。2）检查各电源线、控制线是否连接正确、完好。3）检查通讯线路连接是否正确、完好。4）接通电源，观察各指示灯是否正常，如有异常则立即断电源。POWER：电源指示灯，通电正常后POWER灯常亮。RUN:运行灯，当核心板正常运行时，此绿灯每隔3S左右快闪一下。CARD：韦根输入指示灯，当在韦根读头上刷卡有韦根信号传入控制器时候此灯会快闪一下。（以此可以判断韦根线是否接真确）LINK：TCP/IP指示灯，当网线两端都接入正常...
