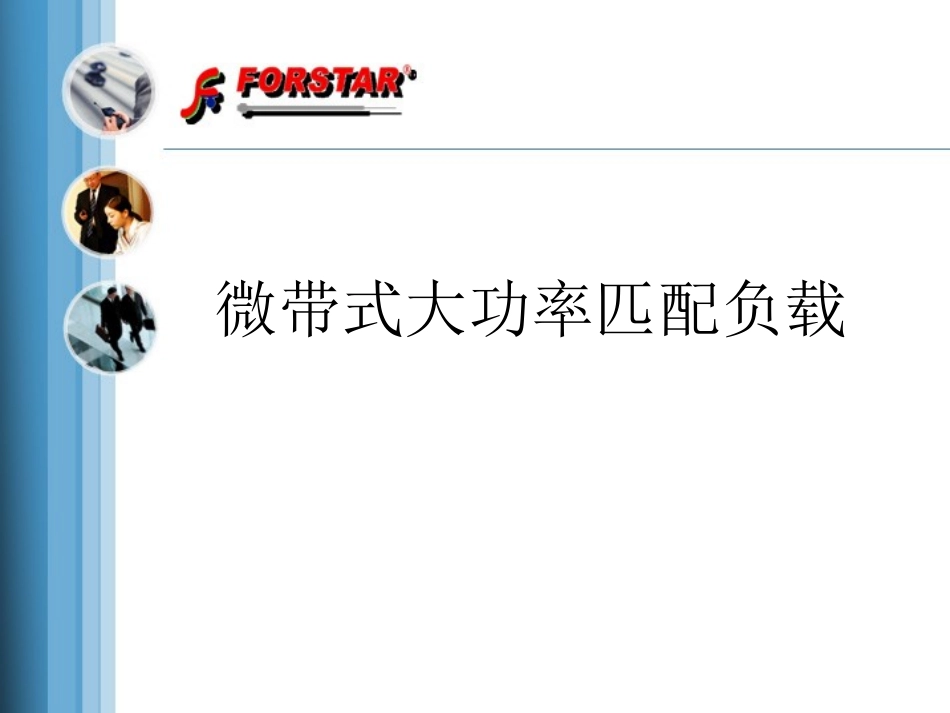

微带式大功率匹配负载VIP免费

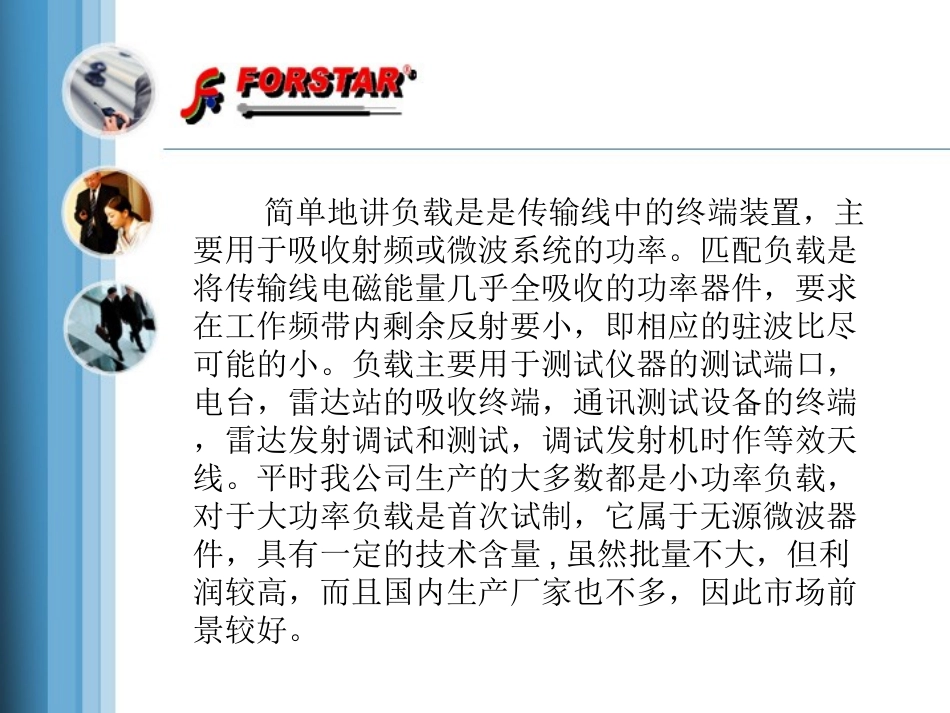

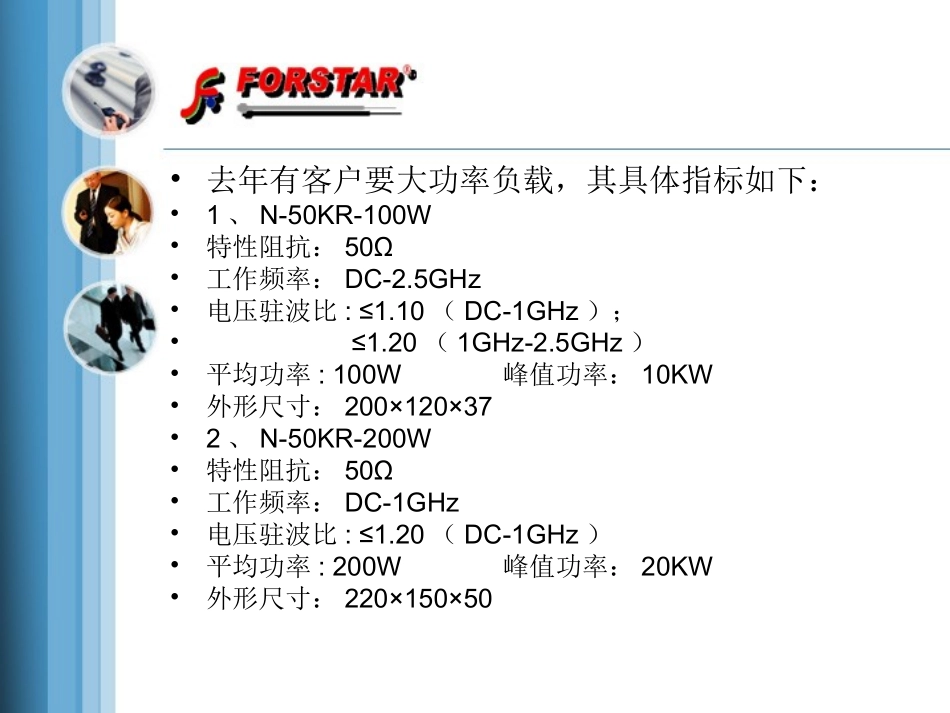

微带式大功率匹配负载•去年有客户要大功率负载，其具体指标如下：•1、N-50KR-100W•特性阻抗：50Ω•工作频率：DC-2.5GHz•电压驻波比:≤1.10（DC-1GHz）；•≤1.20（1GHz-2.5GHz）•平均功率:100W峰值功率：10KW•外形尺寸：200×120×37•2、N-50KR-200W•特性阻抗：50Ω•工作频率：DC-1GHz•电压驻波比:≤1.20（DC-1GHz）•平均功率:200W峰值功率：20KW•外形尺寸：220×150×50简单地讲负载是是传输线中的终端装置，主要用于吸收射频或微波系统的功率。匹配负载是将传输线电磁能量几乎全吸收的功率器件，要求在工作频带内剩余反射要小，即相应的驻波比尽可能的小。负载主要用于测试仪器的测试端口，电台，雷达站的吸收终端，通讯测试设备的终端，雷达发射调试和测试，调试发射机时作等效天线。平时我公司生产的大多数都是小功率负载，对于大功率负载是首次试制，它属于无源微波器件，具有一定的技术含量,虽然批量不大，但利润较高，而且国内生产厂家也不多，因此市场前景较好。负载按结构分为微带吸收式，同轴吸收式，波导式和高功率金属负载。由于客户要求负载功率为100W及200W，按照通常结构我们采用同轴保证功率要求，但是我们发现市场上没有大功率同轴电阻（柱状电阻），只有大功率片式电阻，这样如果采用同轴结构必然造成同轴内导体与电阻连接处阻抗严重不匹配，指标也必然不好；因此我们决定采用微带线结构，让微带线的阻抗与电阻一致，并且需要保证两者阻抗连续且连接可靠，这时我们重点考虑的是微带线承载功率是否满足要求。一、计算微带线承载功率：1、微带线的最大平均功率式中TMAX是最高工作温度，即基片的电和物理特性可视为不变时的最高温度；T0是环境温度；△T是每瓦功率的温升。式中：K是基片的热导率即聚四氟乙烯的热导率查表为0.001；是微带线的平行板波导模型的等效宽；是导体损耗；是介质损耗。max0AVTTPT0.2303()(/w)2cdeefaahTcKwwefwcada•对于的微带线，导体的损耗比介质的损耗大的多，相比之下，的作用可以忽略，可用近似公式：21/eefewwwwffC377eehwZ/1whcadadacaC20/ln10scRadBcmwZ•是铜的表面电阻率，•2、微带线的最大峰值功率•是微带线能承受（不致引起介质击穿）的最高电压，聚四氟乙烯介质耐压为300KV·cm-1。根据上面公式发现，带线的宽度对功率影响较大，带线越宽承载的功率越大；板厚越厚热阻越大，散热就越差，但板厚太薄导体带线就越窄，导体的衰减太大承载的功率就越小；综合考虑，决定采用玻璃纤维强化聚四氟乙烯覆铜板厚度h=1.0mm，ε=2.65。sR722.610/sRfcm2maxmaxc2VPZmaxVw/h1当时：•由得出=2.30mm•再将=2.155mm，=56.45，•，••代入公式得到0875.98ln0.81.41hZwt1/2e1112h122w1ce120wwZ1.3930.66ln1.444hhwecZ35.5510/(1.0)cadBcmGHze0.454cmwT0.282/w(1.0GHz)c38.7810/(2.5)cadBcmGHzT0.527/w(2.5GHz)cmax797.2KWP355W(1.0GHz)180W(2.5GHz)AVAVPP结果远大于承载功率，设计选用微带线是可行的。•二、腔体的计算：•我们知道微带电路需要用腔体将微带线封闭起来，除接地导体外，离微带线带条的有限距离处还存在着导电边界，这些边界显著影响电路的性能，影响的程度依赖于微带电路和导体边界的距离，为减少辐射损耗和交叉干扰，通常要求腔体的宽度大于5倍的线宽，腔高大于5倍的板厚,但是腔过高将增加腔体总高度，浪费材料，经验通常取5mm以上，对带线影响就不大。因此腔宽取22mm便于安装螺钉，腔高取5mm。•三、散热器设计：•在使用功率器件时最重要的是如何使其产生的热量有效散发出去，以获得高可靠性。散热的最一般方法是把器件安装在散热器上，散热器将热量辐射到周围的空气中，通过自然对流来散发热量。一般散热器到周围的空气的热流量(P)可有如下公式：P=hAηT△•h为散热器总的传热导率（w/cm2.℃），A为散热器的表面积（cm2），η为散热器效率，△T为散热器的最高温度与环境温度之差（℃）。总之，散热器的表面积越大，散热的效率越高，环境温...
