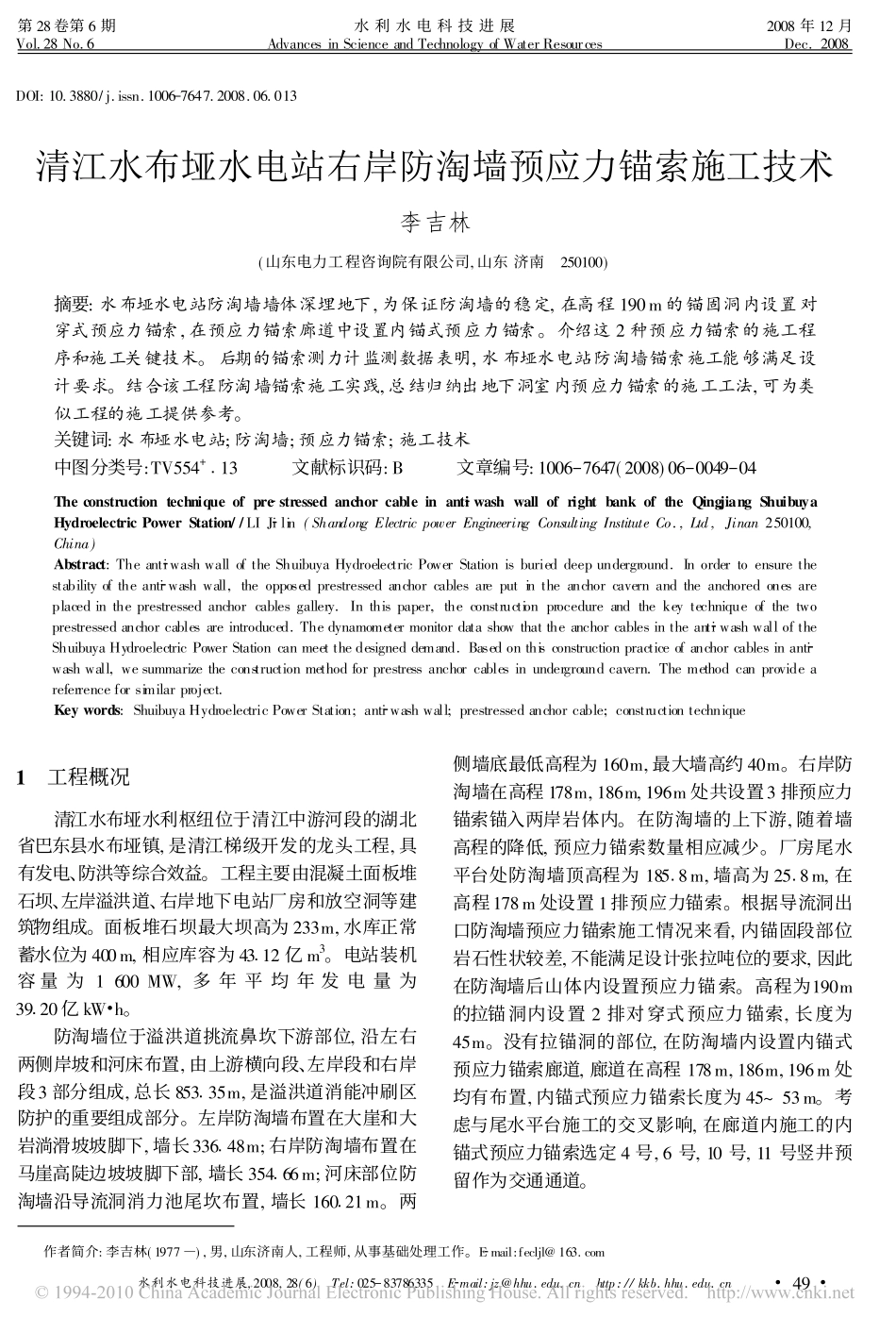

第28卷第6期水利水电科技进展2008年12月Vol.28No.6AdvancesinScienceandTechnologyofWaterResourcesDec.2008�作者简介:李吉林(1977�),男,山东济南人,工程师,从事基础处理工作。E�mail:fecljl@163.comDOI:10.3880/j.issn.1006�7647.2008.06.013清江水布垭水电站右岸防淘墙预应力锚索施工技术李吉林(山东电力工程咨询院有限公司,山东济南�250100)摘要:水布垭水电站防淘墙墙体深埋地下,为保证防淘墙的稳定,在高程190m的锚固洞内设置对穿式预应力锚索,在预应力锚索廊道中设置内锚式预应力锚索。介绍这2种预应力锚索的施工程序和施工关键技术。后期的锚索测力计监测数据表明,水布垭水电站防淘墙锚索施工能够满足设计要求。结合该工程防淘墙锚索施工实践,总结归纳出地下洞室内预应力锚索的施工工法,可为类似工程的施工提供参考。关键词:水布垭水电站;防淘墙;预应力锚索;施工技术中图分类号:TV554+�13���文献标识码:B���文章编号:1006�7647(2008)06�0049�04Theconstructiontechniqueofpre�stressedanchorcableinanti�washwallofrightbankoftheQingjiangShuibuyaHydroelectricPowerStation//LIJi�lin(ShandongElectricpowerEngineeringConsultingInstituteCo.,Ltd,Jinan250100,China)Abstract:Theanti�washwalloftheShuibuyaHydroelectricPowerStationisburieddeepunderground.Inordertoensurethestabilityoftheanti�washwall,theopposedprestressedanchorcablesareputintheanchorcavernandtheanchoredonesareplacedintheprestressedanchorcablesgallery.Inthispaper,theconstructionprocedureandthekeytechniqueofthetwoprestressedanchorcablesareintroduced.Thedynamometermonitordatashowthattheanchorcablesintheanti�washwalloftheShuibuyaHydroelectricPowerStationcanmeetthedesigneddemand.Basedonthisconstructionpracticeofanchorcablesinanti�washwall,wesummarizetheconstructionmethodforprestressanchorcablesinundergroundcavern.Themethodcanprovideareferrenceforsimilarproject.Keywords:ShuibuyaHydroelectricPowerStation;anti�washwall;prestressedanchorcable;constructiontechnique1�工程概况清江水布垭水利枢纽位于清江中游河段的湖北省巴东县水布垭镇,是清江梯级开发的龙头工程,具有发电、防洪等综合效益。工程主要由混凝土面板堆石坝、左岸溢洪道、右岸地下电站厂房和放空洞等建筑物组成。面板堆石坝最大坝高为233m,水库正常蓄水位为400m,相应库容为43�12亿m3。电站装机容量为1600MW,多年平均年发电量为39�20亿kWh。防淘墙位于溢洪道挑流鼻坎下游部位,沿左右两侧岸坡和河床布置,由上游横向段、左岸段和右岸段3部分组成,总长853�35m,是溢洪道消能冲刷区防护的重要组成部分。左岸防淘墙布置在大崖和大岩淌滑坡坡脚下,墙长336�48m;右岸防淘墙布置在马崖高陡边坡坡脚下部,墙长354�66m;河床部位防淘墙沿导流洞消力池尾坎布置,墙长160�21m。两侧墙底最低高程为160m,最大墙高约40m。右岸防淘墙在高程178m,186m,196m处共设置3排预应力锚索锚入两岸岩体内。在防淘墙的上下游,随着墙高程的降低,预应力锚索数量相应减少。厂房尾水平台处防淘墙顶高程为185�8m,墙高为25�8m,在高程178m处设置1排预应力锚索。根据导流洞出口防淘墙预应力锚索施工情况来看,内锚固段部位岩石性状较差,不能满足设计张拉吨位的要求,因此在防淘墙后山体内设置预应力锚索。高程为190m的拉锚洞内设置2排对穿式预应力锚索,长度为45m。没有拉锚洞的部位,在防淘墙内设置内锚式预应力锚索廊道,廊道在高程178m,186m,196m处均有布置,内锚式预应力锚索长度为45~53m。考虑与尾水平台施工的交叉影响,在廊道内施工的内锚式预应力锚索选定4号,6号,10号,11号竖井预留作为交通通道。49水利水电科技进展,2008,28(6)�Tel:025�83786335�E�mail:jz@hhu.edu.cn�http://kkb.hhu.edu.cn2�地质条件消能冲刷区位于坝址峡谷出口处大崖沱深潭,河谷由NE向转为EW向的转弯处,深潭覆盖层薄,一般为1�5~9�4m,基岩面高程为178�3~185�5m。该处河谷略宽缓,呈一不对称的U形谷,其左岸为大崖高...
