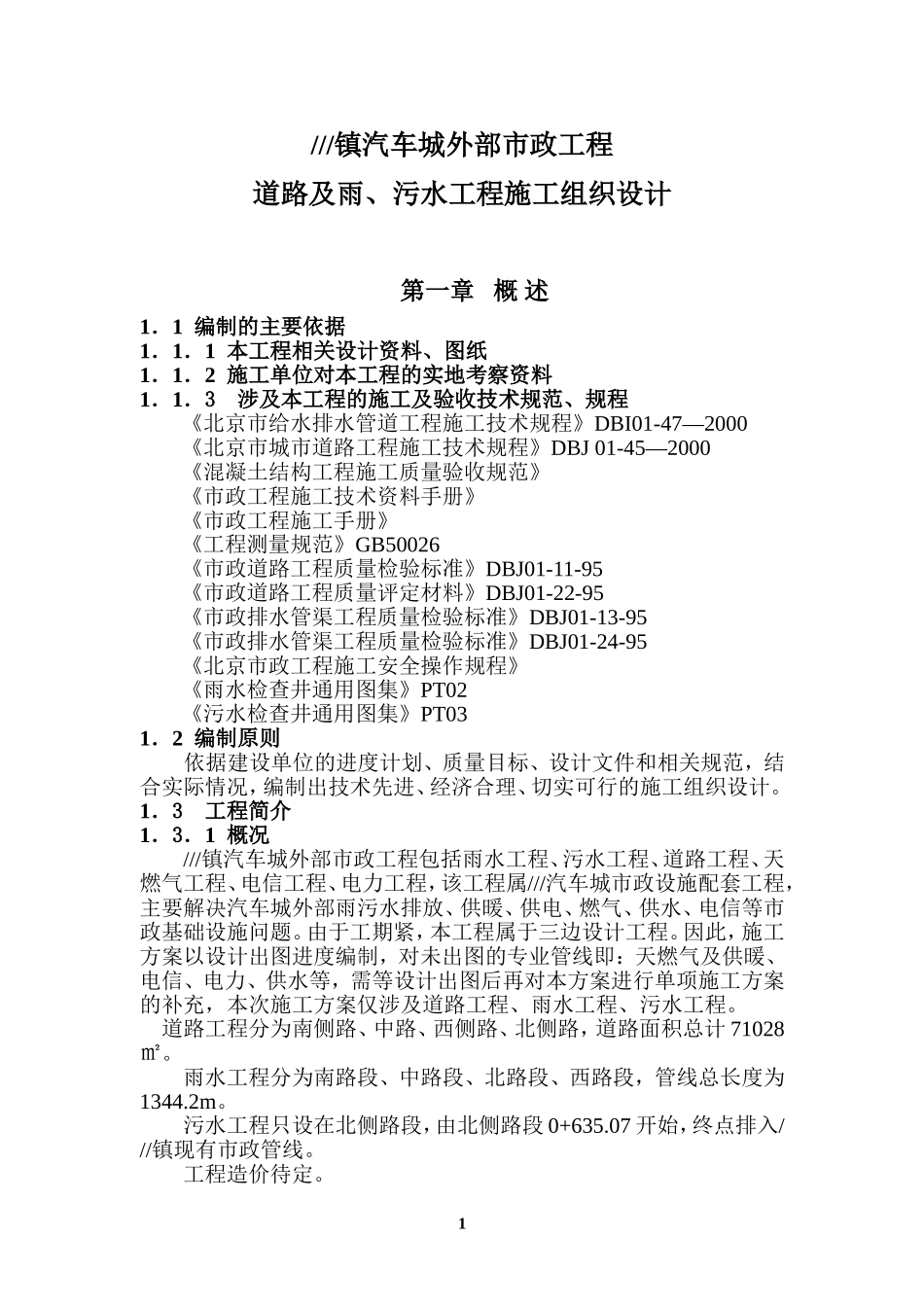

///镇汽车城外部市政工程道路及雨、污水工程施工组织设计第一章概述1．1编制的主要依据1．1．1本工程相关设计资料、图纸1．1．2施工单位对本工程的实地考察资料1．1．3涉及本工程的施工及验收技术规范、规程《北京市给水排水管道工程施工技术规程》DBI01-47—2000《北京市城市道路工程施工技术规程》DBJ01-45—2000《混凝土结构工程施工质量验收规范》《市政工程施工技术资料手册》《市政工程施工手册》《工程测量规范》GB50026《市政道路工程质量检验标准》DBJ01-11-95《市政道路工程质量评定材料》DBJ01-22-95《市政排水管渠工程质量检验标准》DBJ01-13-95《市政排水管渠工程质量检验标准》DBJ01-24-95《北京市政工程施工安全操作规程》《雨水检查井通用图集》PT02《污水检查井通用图集》PT031．2编制原则依据建设单位的进度计划、质量目标、设计文件和相关规范，结合实际情况，编制出技术先进、经济合理、切实可行的施工组织设计。1．3工程简介1．3．1概况///镇汽车城外部市政工程包括雨水工程、污水工程、道路工程、天燃气工程、电信工程、电力工程，该工程属///汽车城市政设施配套工程，主要解决汽车城外部雨污水排放、供暖、供电、燃气、供水、电信等市政基础设施问题。由于工期紧，本工程属于三边设计工程。因此，施工方案以设计出图进度编制，对未出图的专业管线即：天燃气及供暖、电信、电力、供水等，需等设计出图后再对本方案进行单项施工方案的补充，本次施工方案仅涉及道路工程、雨水工程、污水工程。道路工程分为南侧路、中路、西侧路、北侧路，道路面积总计71028㎡。雨水工程分为南路段、中路段、北路段、西路段，管线总长度为1344.2m。污水工程只设在北侧路段，由北侧路段0+635.07开始，终点排入///镇现有市政管线。工程造价待定。1本工程建设单位：北京市昌平区///镇政府施工单位：北京市桑榆市政建筑工程中心1．3．2工程水文地质情况由于无地质勘探报告，因此，根据现场勘探，该地区地下水位约在现况地面以下3.0—3.5m左右，而本次设计最深污水管线在现况地面以下4.5m。因此，施工降水采用明沟排水方式，沟槽开挖时预留一道宽0.5m，深0.35m的排水管道，并在每个井段下游设0.5m×0.5m积水坑一个，定时抽水，以满足干槽作业要求。1．3．3工程环境本工程位于///镇西南侧，立汤路以东，主要工作面位于农田范围内，施工环境较好，但也存在不利条件，经现场踏勘，说明如下：有利条件：1．施工现场周围远离居住区，施工时间可随意安排。2．施工范围内几乎无地下障碍，施工管线沟槽开挖不存在交叉作业。不利条件：1．拆迁工作量大。2．该地区地表均为腐植土，其下为种植土；雨污水下游各别地段位于原排水明沟内，且明沟内积满污水。3．北侧路及南侧路均有大段原状排水明沟位于本次设计道路机动车道及人行道的基础部位。因此，施工时，必须采取基础加强措施。1．4本工程的主要特点1．4．1工期紧道路工程竣工时间预定2002年11月15日，截止到现在，还有四条管线设计尚未确定，因此要想按时完工，必须在2002年10月31日前完成未出部分的专业管线设计，才能保证按时竣工。1．4．2拆迁量大本工程需进行大量拆迁工作：其中南侧路需拆迁简易活动房539.76㎡，简易砖瓦房787.4㎡；7根电线杆；砖砌围墙340㎡；需伐柳树34棵；移动立汤路广告牌1座。北侧路需拆迁量如下：简易砖瓦房86㎡；庭院1150㎡包括各种树种及种植地；铁栅栏共计123m；大豆地7908㎡；垃圾储罐钢铁结构地下埋设物，体积不明；苗圃类树木已伐55棵，未伐树100棵；西路拆迁量如下：砖砌房屋1986㎡；杨树苗圃4242㎡每平米约10棵，共计42420棵，柳树苗圃393.75㎡每平米约15棵，共计5906棵；大豆地4500㎡。中路拆迁量如下：废砖池104㎡；杨树苗圃3692㎡每平米约15棵，共计55380棵，柳树苗圃1040㎡230棵。现况南路及北路存在破旧涵洞两个，现设计在南路、北路、中路分别设1m×1m砖砌（钢筋混凝土盖板）涵洞三处，由于原有涵洞承载力已不能满足现况及将来规划需要，因此本次施工，需对其进行拆除1．5工程的难点及对策本工程由于施工环境引发的施工难点及自身存在的重点，其中本方案中的1.3.3中的不利条件，主要解决方法如下...
