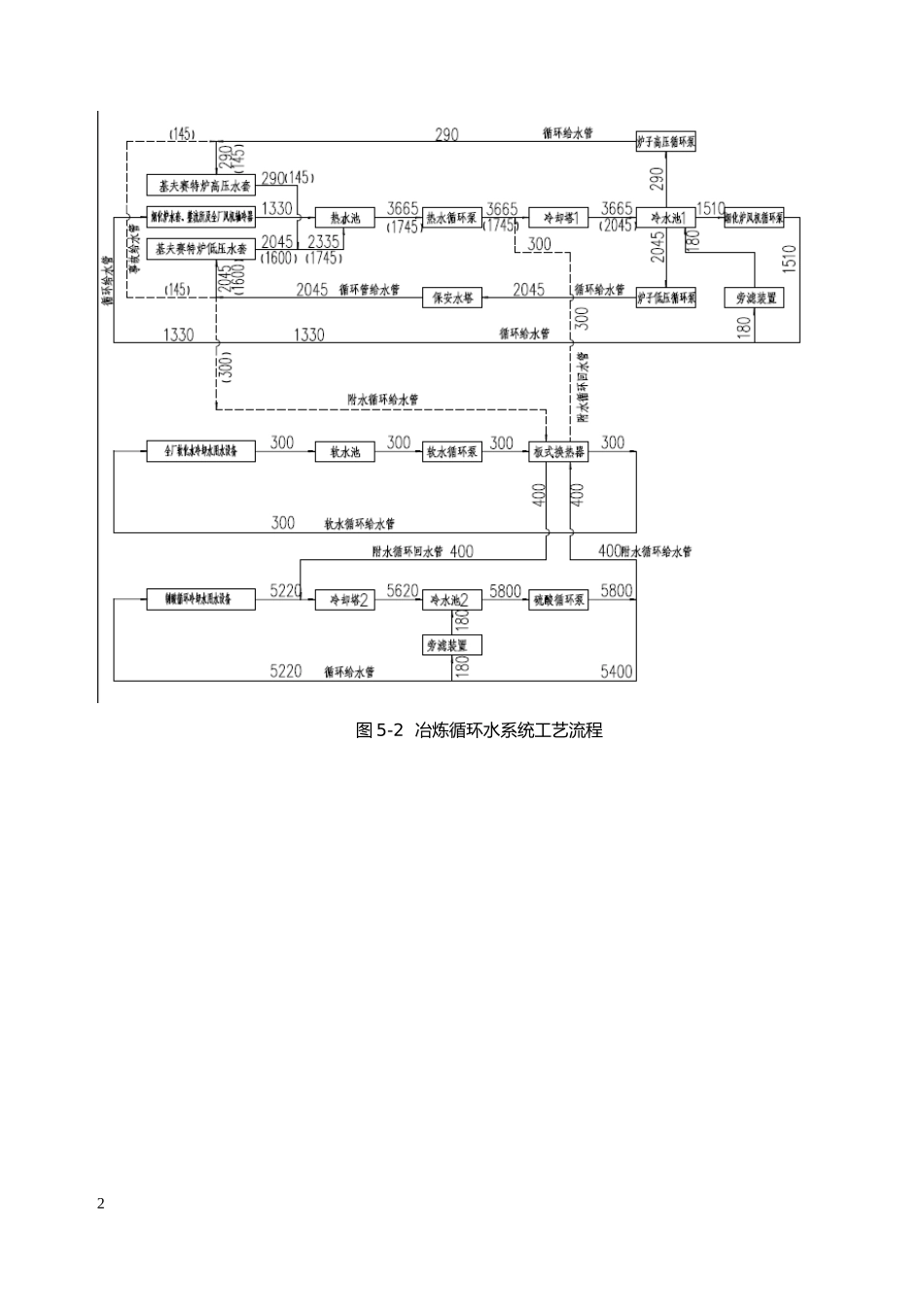

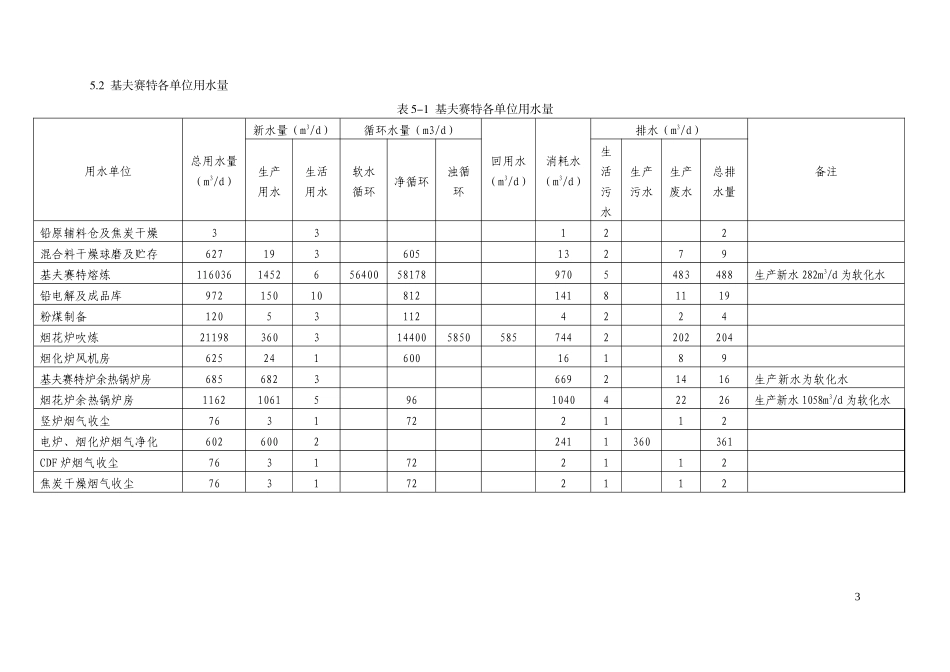

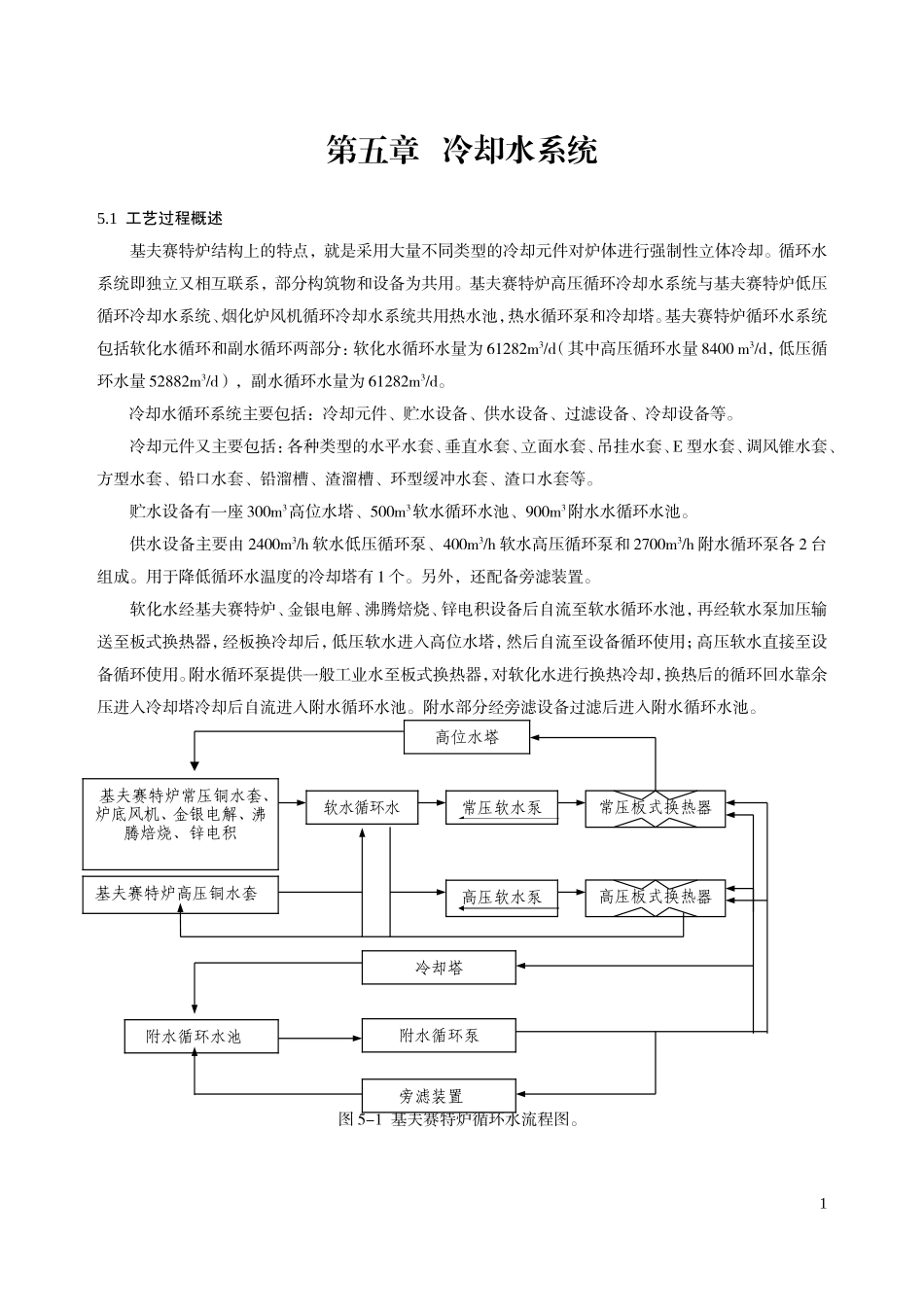

第五章冷却水系统5.1工艺过程概述基夫赛特炉结构上的特点，就是采用大量不同类型的冷却元件对炉体进行强制性立体冷却。循环水系统即独立又相互联系，部分构筑物和设备为共用。基夫赛特炉高压循环冷却水系统与基夫赛特炉低压循环冷却水系统、烟化炉风机循环冷却水系统共用热水池，热水循环泵和冷却塔。基夫赛特炉循环水系统包括软化水循环和副水循环两部分：软化水循环水量为61282m3/d（其中高压循环水量8400m3/d，低压循环水量52882m3/d），副水循环水量为61282m3/d。冷却水循环系统主要包括：冷却元件、贮水设备、供水设备、过滤设备、冷却设备等。冷却元件又主要包括：各种类型的水平水套、垂直水套、立面水套、吊挂水套、E型水套、调风锥水套、方型水套、铅口水套、铅溜槽、渣溜槽、环型缓冲水套、渣口水套等。贮水设备有一座300m3高位水塔、500m3软水循环水池、900m3附水水循环水池。供水设备主要由2400m3/h软水低压循环泵、400m3/h软水高压循环泵和2700m3/h附水循环泵各2台组成。用于降低循环水温度的冷却塔有1个。另外，还配备旁滤装置。软化水经基夫赛特炉、金银电解、沸腾焙烧、锌电积设备后自流至软水循环水池，再经软水泵加压输送至板式换热器，经板换冷却后，低压软水进入高位水塔，然后自流至设备循环使用；高压软水直接至设备循环使用。附水循环泵提供一般工业水至板式换热器，对软化水进行换热冷却，换热后的循环回水靠余压进入冷却塔冷却后自流进入附水循环水池。附水部分经旁滤设备过滤后进入附水循环水池。图5-1基夫赛特炉循环水流程图。1基夫赛特炉常压铜水套、炉底风机、金银电解、沸腾焙烧、锌电积常压软水泵旁滤装置附水循环水池附水循环泵冷却塔常压板式换热器高位水塔软水循环水池基夫赛特炉高压铜水套高压软水泵高压板式换热器图5-2冶炼循环水系统工艺流程25.2基夫赛特各单位用水量表5-1基夫赛特各单位用水量用水单位总用水量（m3/d）新水量（m3/d）循环水量（m3/d）回用水（m3/d）消耗水（m3/d）排水（m3/d）备注生产用水生活用水软水循环净循环浊循环生活污水生产污水生产废水总排水量铅原辅料仓及焦炭干燥33122混合料干燥球磨及贮存62719360513279基夫赛特熔炼1160361452656400581789705483488生产新水282m3/d为软化水铅电解及成品库9721501081214181119粉煤制备120531124224烟花炉吹炼2119836031440058505857442202204烟化炉风机房62524160016189基夫赛特炉余热锅炉房685682366921416生产新水为软化水烟花炉余热锅炉房11621061596104042226生产新水1058m3/d为软化水竖炉烟气收尘7631722112电炉、烟化炉烟气净化60260022411360361CDF炉烟气收尘7631722112焦炭干燥烟气收尘763172211235.3主要设备规格与性能1．基夫赛特炉高压循环冷却水系统高压循环水量Q=290m3／h；设备进口压力要求0.7～0.9MPa，出水带有余压；进水温度t1≤45℃，出水温度t2≤55℃。基夫赛特炉高压循环冷却水系统与基夫赛特炉低压循环冷却水系统、烟化炉风机循环冷却水系统共用热水池，热水循环泵，冷却塔和旁滤装置。根据工艺流程选用如下循环冷却水设施：循环给水管：采用D325×8焊接钢管，焊接。循环回水管：回水与基夫赛特炉低压循环冷却水系统回水合流，总回水管采用D720×9焊接钢管，焊接。热水池：钢筋混凝土结构，有效容积500m3。冷水池1：钢筋混凝土结构，有效容积1000m3。冷却塔1：1台，选用LNGF-2000x2型逆流式冷却塔，Q：4000m3/h；进塔温度t1≤50℃，出塔温度t2≥33℃；N：2x90kW。冷却塔其中1台风机配有柴油发电机电源。热水循环泵：3台，正常运行时2用1备，事故停电时开1台（配有柴油发电机电源），选用500RJC2000-31×1。立式长轴泵，Q：2000m3/h：H:25m：N：225kW。炉子高压循环泵：2台（1用]备）．配有柴油发电机电源，选用350RJC370-16×7立式长轴泵，Q：350m3／h：H:108m，N：160kW。2．基夫赛特炉低压循环冷却水系统低压循环水量Q=2045m3／h：设备进口压力要求0.2-0.3MPa根据工艺流程选用如下循环冷却水设施：循环给水管：采用D630×9焊接钢管，焊接。循环回水管：回水与基夫赛特炉高压循环冷却水系统回水合流总回水管采用D720×9焊接钢管，焊接。炉子低压循环泵...
