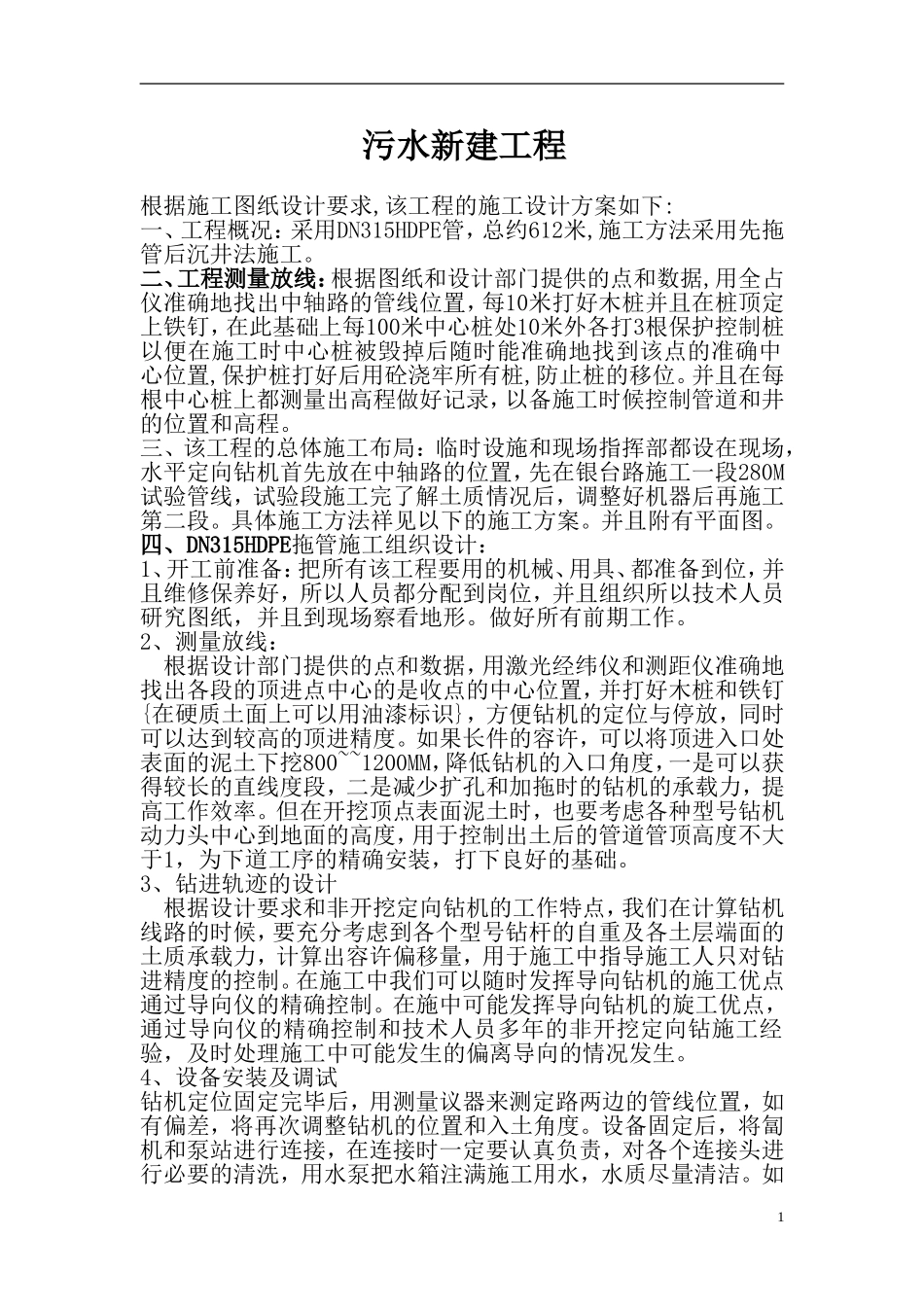

污水新建工程根据施工图纸设计要求,该工程的施工设计方案如下:一、工程概况：采用DN315HDPE管，总约612米,施工方法采用先拖管后沉井法施工。二、工程测量放线：根据图纸和设计部门提供的点和数据,用全占仪准确地找出中轴路的管线位置，每10米打好木桩并且在桩顶定上铁钉，在此基础上每100米中心桩处10米外各打3根保护控制桩以便在施工时中心桩被毁掉后随时能准确地找到该点的准确中心位置,保护桩打好后用砼浇牢所有桩,防止桩的移位。并且在每根中心桩上都测量出高程做好记录，以备施工时候控制管道和井的位置和高程。三、该工程的总体施工布局：临时设施和现场指挥部都设在现场，水平定向钻机首先放在中轴路的位置，先在银台路施工一段280M试验管线，试验段施工完了解土质情况后，调整好机器后再施工第二段。具体施工方法祥见以下的施工方案。并且附有平面图。四、DN315HDPE拖管施工组织设计：1、开工前准备：把所有该工程要用的机械、用具、都准备到位，并且维修保养好，所以人员都分配到岗位，并且组织所以技术人员研究图纸，并且到现场察看地形。做好所有前期工作。2、测量放线：根据设计部门提供的点和数据，用激光经纬仪和测距仪准确地找出各段的顶进点中心的是收点的中心位置，并打好木桩和铁钉{在硬质土面上可以用油漆标识}，方便钻机的定位与停放，同时可以达到较高的顶进精度。如果长件的容许，可以将顶进入口处表面的泥土下挖800~~1200MM，降低钻机的入口角度，一是可以获得较长的直线度段，二是减少扩孔和加拖时的钻机的承载力，提高工作效率。但在开挖顶点表面泥土时，也要考虑各种型号钻机动力头中心到地面的高度，用于控制出土后的管道管顶高度不大于1，为下道工序的精确安装，打下良好的基础。3、钻进轨迹的设计根据设计要求和非开挖定向钻机的工作特点，我们在计算钻机线路的时候，要充分考虑到各个型号钻杆的自重及各土层端面的土质承载力，计算出容许偏移量，用于施工中指导施工人只对钻进精度的控制。在施工中我们可以随时发挥导向钻机的施工优点通过导向仪的精确控制。在施中可能发挥导向钻机的旋工优点，通过导向仪的精确控制和技术人员多年的非开挖定向钻施工经验，及时处理施工中可能发生的偏离导向的情况发生。4、设备安装及调试钻机定位固定完毕后，用测量议器来测定路两边的管线位置，如有偏差，将再次调整钻机的位置和入土角度。设备固定后，将匐机和泵站进行连接，在连接时一定要认真负责，对各个连接头进行必要的清洗，用水泵把水箱注满施工用水，水质尽量清洁。如1有电缆和用电设备的连接，操作人员须要有电工上岗证。动力站在开机前。操作员要仔细检查各种没料和水的加添情况，不得违反操作规程。动力站供油后，钻机技术人员检查各个连接点是否有滴漏油现象，仔细对钻机各部分的进行情况进行检查。一切都正常后，关掉动力站，再次检查钻机的调试状况。根据回拖管道的长度，再次检查设备的完好性，适当加固，按设备的操作规程，连接钻机各液压导管，并检查其可靠性，打开动力站，检查钻机各参数的否工作良好。按设计和各施工段钻进轨迹，查出本段的最深点，并根据其选用不同型号的探棒。导向仪的的校定，必须有项目经理在场，由导向员操作。操作时尽量避开有电磁干扰的可能{如不要在高压电线下，避开地下通信电缆等}，要准确地记录下仪器显示数据和实际数据的差额，以便导向员在实际导向时进行比较。对校定好的仪器，发布将探险棒尽快装入钻头的工作腔几，如不马上施工，要将指针转到5点位置，使探棒处于睡眠状态。5、路面钻杆走向预先定位我们将通过现场的实际勘测，绘制出精确的路上导向头的走向并用油漆在路面标定。施工中和实际测得的导向头行走路线进行比较，不断的纠偏，使钻杆按设计的路线运动，保证工程的施工精度。并标记扩孔后，管径的外壁和已有地下管网的距离。6、钻进施工6．1设备的调运：设备到达施工场的所有施工人员都要听从项目经理的命令，任何人不得向吊车司机发出口令和打影响吊卸的手势。钻机必须按照设计好的位置安装，并用测量仪器再次对钻机的位置进行校核。动力泵要安排在有利于施工的位置，减少施工时带开的不便。6．2设...
