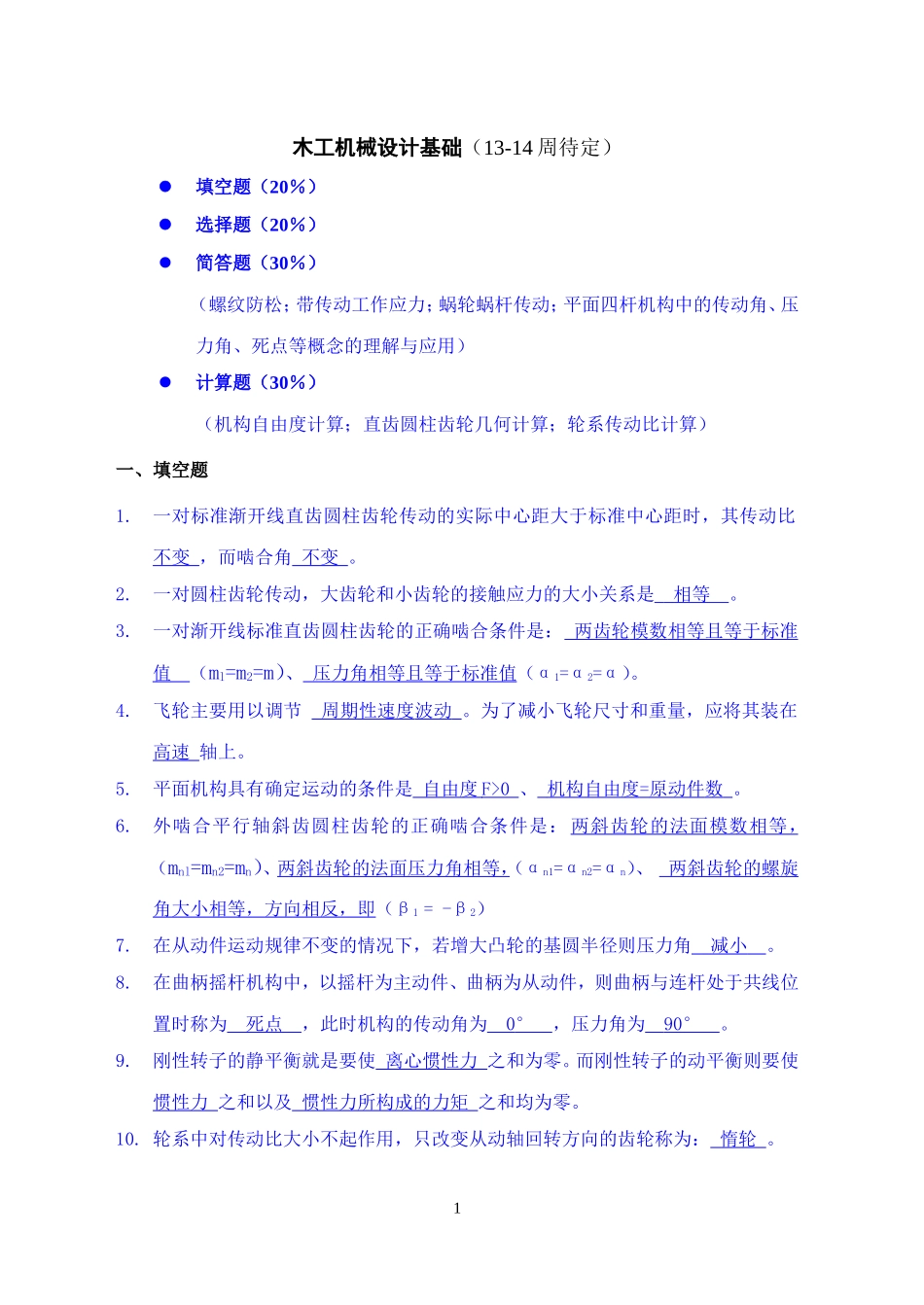

木工机械设计基础（13-14周待定）填空题（20％）选择题（20％）简答题（30％）（螺纹防松；带传动工作应力；蜗轮蜗杆传动；平面四杆机构中的传动角、压力角、死点等概念的理解与应用）计算题（30％）（机构自由度计算；直齿圆柱齿轮几何计算；轮系传动比计算）一、填空题1.一对标准渐开线直齿圆柱齿轮传动的实际中心距大于标准中心距时，其传动比不变，而啮合角不变。2.一对圆柱齿轮传动，大齿轮和小齿轮的接触应力的大小关系是相等。3.一对渐开线标准直齿圆柱齿轮的正确啮合条件是：两齿轮模数相等且等于标准值（ml=m2=m）、压力角相等且等于标准值（α1=α2=α）。4.飞轮主要用以调节周期性速度波动。为了减小飞轮尺寸和重量，应将其装在高速轴上。5.平面机构具有确定运动的条件是自由度F>0、机构自由度=原动件数。6.外啮合平行轴斜齿圆柱齿轮的正确啮合条件是：两斜齿轮的法面模数相等，（mnl=mn2=mn）、两斜齿轮的法面压力角相等，（αn1=αn2=αn）、两斜齿轮的螺旋角大小相等，方向相反，即（β1=-β2）7.在从动件运动规律不变的情况下，若增大凸轮的基圆半径则压力角减小。8.在曲柄摇杆机构中，以摇杆为主动件、曲柄为从动件，则曲柄与连杆处于共线位置时称为死点，此时机构的传动角为0°，压力角为90°。9.刚性转子的静平衡就是要使离心惯性力之和为零。而刚性转子的动平衡则要使惯性力之和以及惯性力所构成的力矩之和均为零。10.轮系中对传动比大小不起作用，只改变从动轴回转方向的齿轮称为：惰轮。111.具有急回特性的机构其行程速比系数K>1。12.图中三种四杆机构都选择连架杆为原动件，它们分别是1）曲柄摇杆机构、2）双曲柄机构、3）双摇杆机构。13.带传动、齿轮传动、链传动用于多级传动时，带传动一般布置于高速级，链传动一般布置于低速级。14.带传动在工作过程中，带内所受的应力有初拉力，紧边和松边拉力引起的拉应力、由离心力引起的拉应力、由带的弯曲引起的弯曲应力，最大应力发生在紧边绕上主动小带轮绕入点。15.带传动的主要失效形式是疲劳断裂和打滑，弹性滑动现象是不可避免的。16.将一个曲柄摇杆机构转化为双曲柄机构，可以用最短杆为机架来实现。17.将一个曲柄摇杆机构转化为双摇杆机构，可以用最短杆对边杆为机架来实现。18.根据牙型的不同，常用的四种螺纹有三角螺纹、梯形螺纹、锯齿形螺纹和矩形螺纹。19.被连接件受横向载荷作用时，若采用普通螺栓连接，则螺栓受剪切、挤压、拉伸载荷作用，可能发生的失效形式是塑性变形或断裂。257578（1）3525357578（2）3525357578（3）图220.常用的间歇运动的机构有：棘轮、槽轮、不完全齿轮、凸轮机构。21.偏心凸轮机构的压力角过大时，可通过增大基圆半径和重新设计凸轮轮廓曲线来减小压力角。22.渐开线齿廓上不同点的压力角大小不等（与向径正相关）。23.渐开线齿廓上不同点的曲率半径大小不等（与和基圆距离正相关）。24.渐开线齿廓的形状取决于基圆的大小。25.渐开线标准直齿圆柱齿轮不发生根切的最少齿数是17。26.渐开线标准斜齿圆柱齿轮不发生根切的最少齿数是17cos³β。27.渐开线标准斜齿圆柱齿轮的当量齿数是z/cos³β。28.链传动在工作过程中，链条所受的拉力有工作拉力、离心拉力、悬垂拉力。29.链传动的主要失效形式是疲劳破坏和铰链磨损。（其余形式为：冲击疲劳破坏，铰链胶合，过载断裂）30.蜗轮蜗杆传动自锁条件是蜗杆的导程角小于啮合副材料的当量摩擦角。31.蜗轮蜗杆传动的正确啮合条件是：蜗杆的轴向模数与蜗轮的端向模数相等且等于3标准值（ma1=mt2=m）、蜗杆的轴向压力角与蜗轮的端面压力角相等且等于标准值（αa1=αt2=α=20°）、蜗轮的导程角等于螺旋角且旋向相同（λ=β2（旋向相同））。32.螺纹连接的自锁条件是螺纹升角小于螺旋副的当量摩擦角（λ<φ）。二、选择题（单选或多选）1.下面几种常用传动机构传动比最大的是（C）。A.直齿圆柱齿轮传动B.斜齿圆柱齿轮传动C.蜗轮蜗杆传动D.链传动E带传动2.下面几种常用传动机构传动比最小的是（D）。A.直齿圆柱齿轮传动（3~8）B.斜齿圆柱齿轮传动C.蜗轮蜗杆传动（10~100）D.链传动（2~3.5）E带传动（2~7）3.内燃机中连杆是（C）。...
