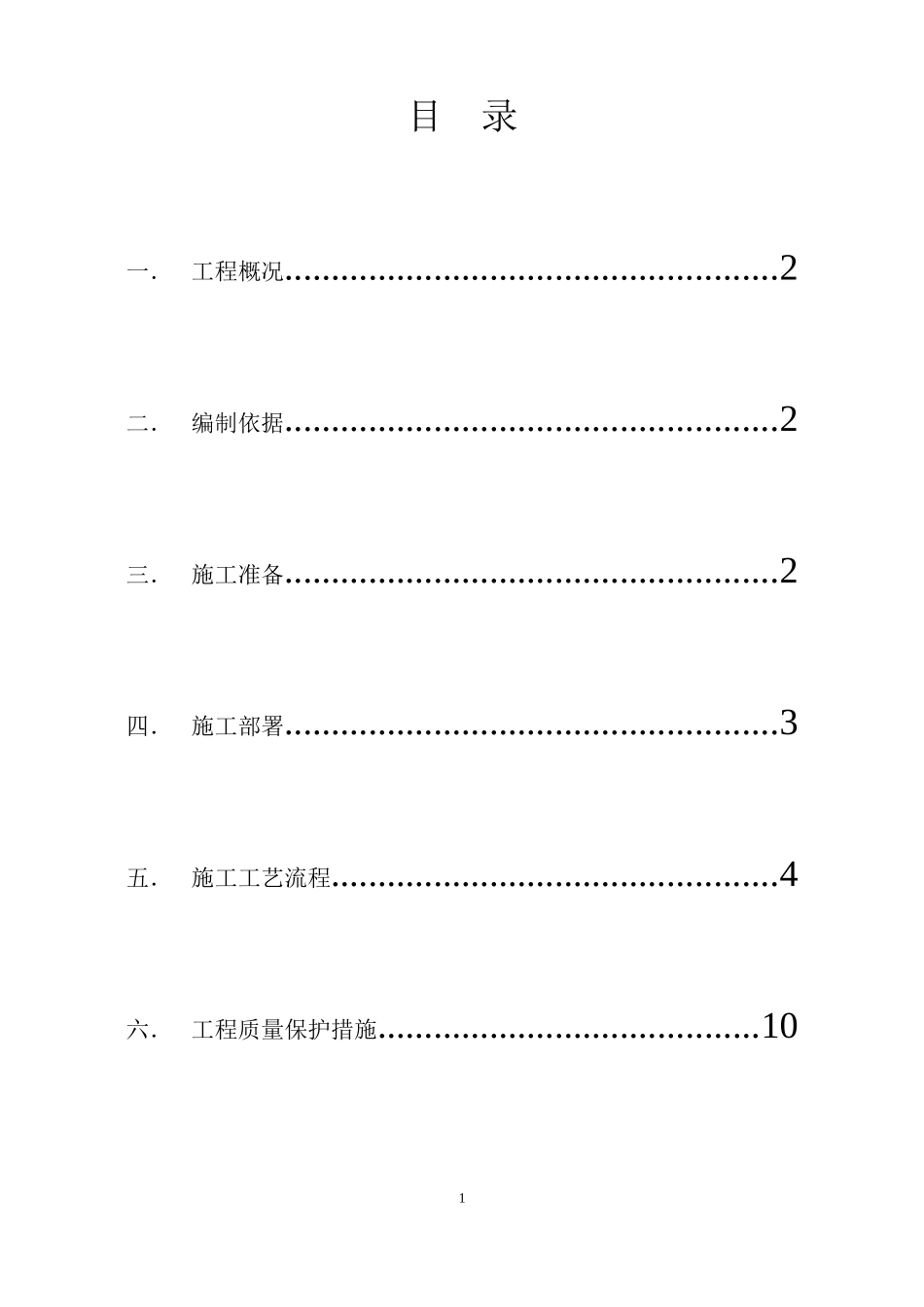

目录一．工程概况.....................................................2二．编制依据.....................................................2三．施工准备.....................................................2四．施工部署.....................................................3五．施工工艺流程................................................4六．工程质量保护措施.........................................101七．安全生产保证措施.........................................12八．工期保证措施..............................................15一．工程概况本工程位于四川省广元市利州区工农镇，栋号为7#—10#楼，地上31F。无地下室，建筑高度93.45m，室内高差0.45m。嵌固位置为基顶，结构形式为剪力墙结外构。由重庆宏筑建筑设计有限公司设计，勘察由四川省德阳地质工程勘察院完成。本工程为土方开挖及外运，基础梁与转换地梁采用基槽开挖；电梯井处筏板基础采用基坑开挖，其中基槽开挖至垫层底，基坑开挖标高为：-3.1m。1、基础形式桩基础安全等级为二级,桩身混凝土强度等级C30,地拉梁混凝土强度等级C45,转换地梁(ZHDL*)混凝土强度等级同第一层剪力墙的砼强度C45。转换地梁（ZHDL*）应按锚固应按框支梁顶层边节点构造处理，地梁下设100mm厚C15素混凝土垫层,每边出地梁100mm。二．编制依据1.《岩土工程勘察报告》(四川省德阳地质工程勘察)2.《基础平面图》(重庆宏筑建筑设计有限公司)。3.《建筑施工手册》第四版。4.现场实际情况；三．施工准备21.本工程地梁开挖主要施工机具：1台反铲挖掘机、4台自卸汽车、斗车和铁锨若干；2.现场测量放线完成，经过监理单位的复核；3.施工作业照明电源接通；4.作业人员施工前经过“三级”安全技术交底教育。四．施工部署1.总体部署桩基检测期间进行临时设施的建设，待桩检完成后，基础梁开始施工。主要施工流程如下：2.进度控制3土方开挖桩偏位复核截桩头垫层施工桩心钢筋及砼基础梁钢筋、模板及砼基坑回填碾压根据施工组织设计中总进度计划的要求，基础梁的施工工期为25天。3.机械配置由于本工程基础梁土方及钢筋量较少，具体施工机械配置详见下表：序号机械名称型号数量备注1挖掘机PC702台2自卸车5方2辆3打夯机HW60A4台4钢筋切割机GD402台5钢筋弯曲机GW-402台6钢筋调直机BC-31台7套丝机GHG322台8电焊机BX3-3151台9天泵HBT601台10振捣棒HZ-5010个11平板振动器PZ-504台12圆盘锯MB1063台13潜水泵QY84-404台14锯桩机3台4.劳动力安排序号工种人数备注1杂工10人工清土2木工203钢筋工154混凝土工155电焊工4五．施工工艺流程41.施工准备工作①桩基施工完毕，检测及验收合格；②现场道路通畅；③材料机具及劳动力准备，厂家供应商准备；④熟悉图纸，尤其对特殊部位处理。2.测量控制①轴线测设。利用建设单位提供的控制点将各轴线采用极坐标法全部予以定位，各控制轴线延长至基坑外，设置控制点，并用混凝土作好保护。钉好龙门桩，在龙门桩上标出各轴线。②基坑开挖线测设。对于基坑开挖部分，首先根据轴线控制桩投测出建筑物的外墙轴线，然后根据开挖线与外墙轴线的尺寸关系放样出开挖线，并撒白灰线作为坐标。当基坑开挖到接近坑底标高时，用经纬仪根据轴线控制桩投测出基坑边线开挖边线，并撒出白灰线指导开挖。③基础轴线投测。将基础垫层清扫干净，利用地面上的轴线控制网进行基础部分轴线的投测。将仪器架设在控制桩位上，把控制轴线投测到作业面上，经检查无误，然后以控制线为基准，以设计图纸为依据，放样出其他轴线和柱边线、洞口边线等细部尺寸线。基础放线尺寸允许偏差如下表所示:主轴线间距L（m）允许偏差（mm）L≤30±530＜L≤60±1060＜L≤90±15L＞90±20④高程控制点的联测。在向场内基坑内引测标高时，首先联测地面标高控制点，经联测确认无误后，方可向基坑内引测所需的标高。3.土方开挖①设计要求1、施工时应人工降低地下水位至施工面以下500mm，开挖基坑时应注意边坡稳定。机械挖土时应按有关规范要求进行，坑底应保留300mm厚的土层用人工清底5开挖时应防止影响桩基础。2、混凝土基础梁（除注明外）设100mm厚C1...
