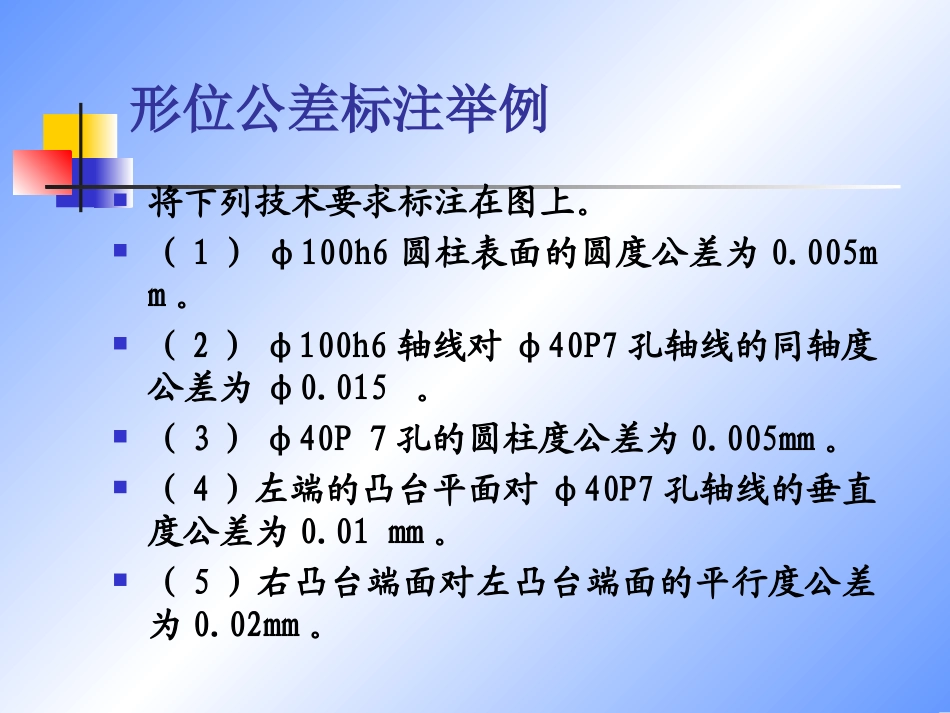

形位公差标注举例将下列技术要求标注在图上。（1）φ100h6圆柱表面的圆度公差为0.005mm。（2）φ100h6轴线对φ40P7孔轴线的同轴度公差为φ0.015。（3）φ40P７孔的圆柱度公差为0.005mm。（4）左端的凸台平面对φ40P7孔轴线的垂直度公差为0.01mm。（5）右凸台端面对左凸台端面的平行度公差为0.02mm。形位公差标注举例0.005◎φ0.015C©0.0050.01C⊥∥0.02AAHome标注的解释说明右图中标注的形位公差的含义。解释含义Home其含义为：公差带四要素分析如图所示销轴的三种形位公差标注，它们的公差带有何不同？a)b)c)分析图a为给定方向上素线的直线度，其公差带为宽度等于公差值0．02mm的两平行平面间的区域。图b为轴线在任意方向的直线度，其公差带为直径等于公差值0．02mm的圆柱体内的区域。图c为给定方向上被测素线对基准素线的平行度，其公差带为宽度等于公差值0．02mm且平行于基准A的两平行平面间的区域。Home练习：说明下图中各标注的含义并分析各标注的公差带。填空：圆柱度和径向全跳动公差带相同点是，不同点是＿＿。在形状公差中，当被测要素是一空间直线，若给定一个方向时，其公差带是＿＿之间的区域。若给定任意方向时，其公差带是＿＿区域。圆度的公差带形状是＿＿，圆柱度的公差带形状是＿＿。当给定一个方向时，对称度的公差带形状是＿＿。由于＿＿包括了圆柱度误差和同轴度误差，当＿＿不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差。填空：当零件端面制成＿＿时，端面圆跳动可能为零。但却存在垂直度误差。径向圆跳动在生产中常用它来代替轴类或箱体零件上的同轴度公差要求，其使用前提是＿＿。径向圆跳动公差带与圆度公差带在形状方面＿＿，但前者公差带圆心的位置是＿＿而后者公差带圆心的位置是＿＿。
