塑胶件表面处理：咬花VIP免费

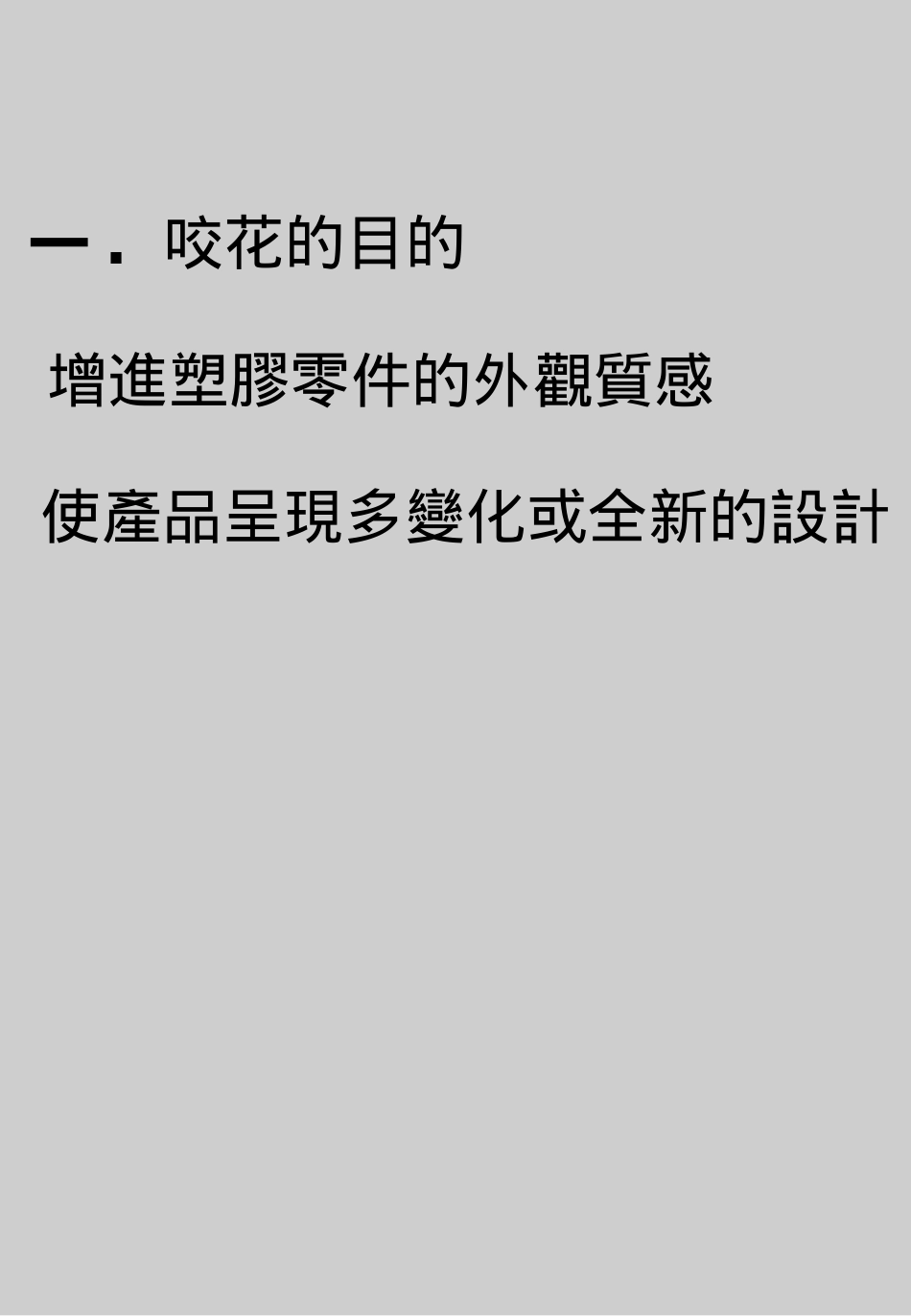

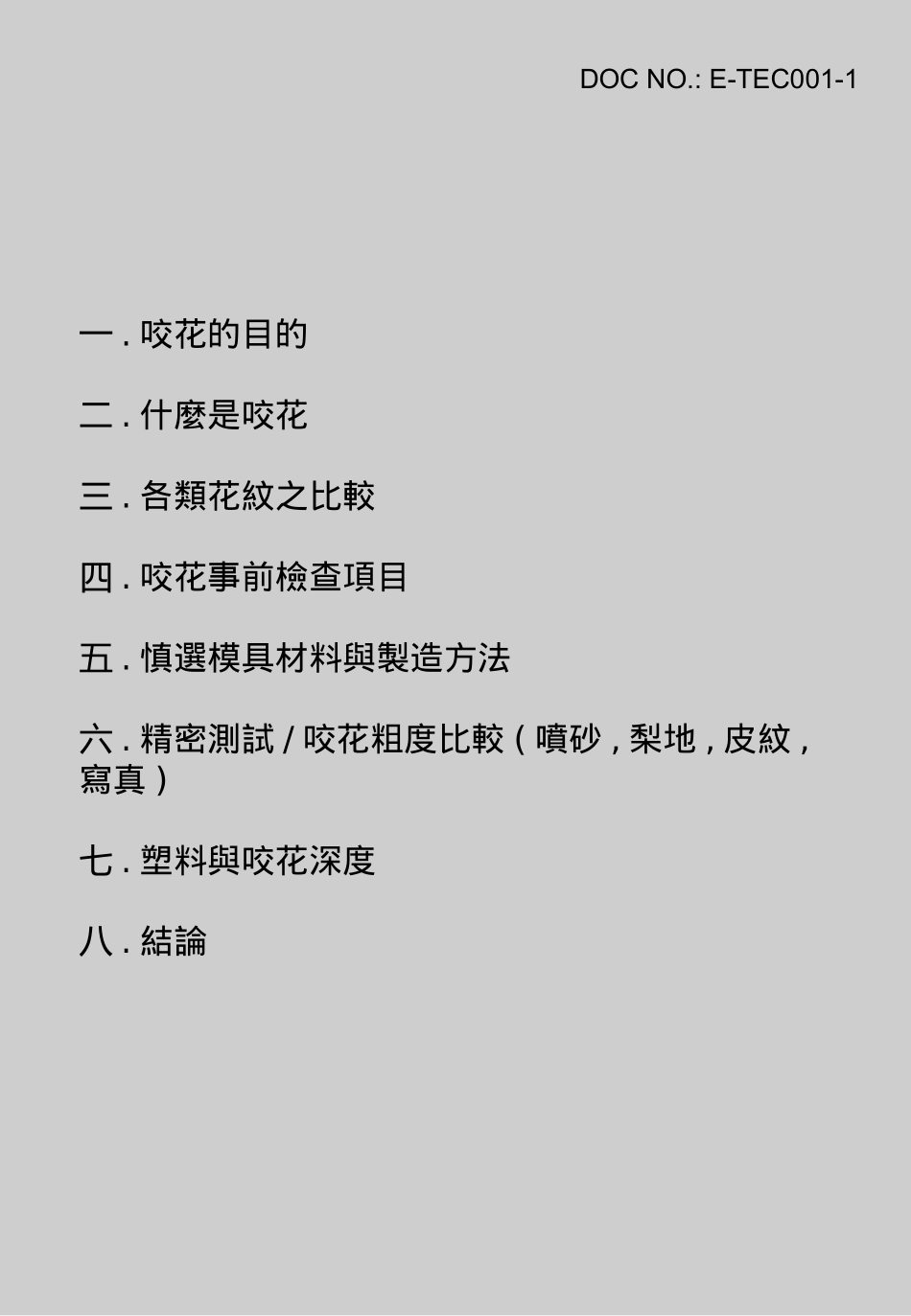

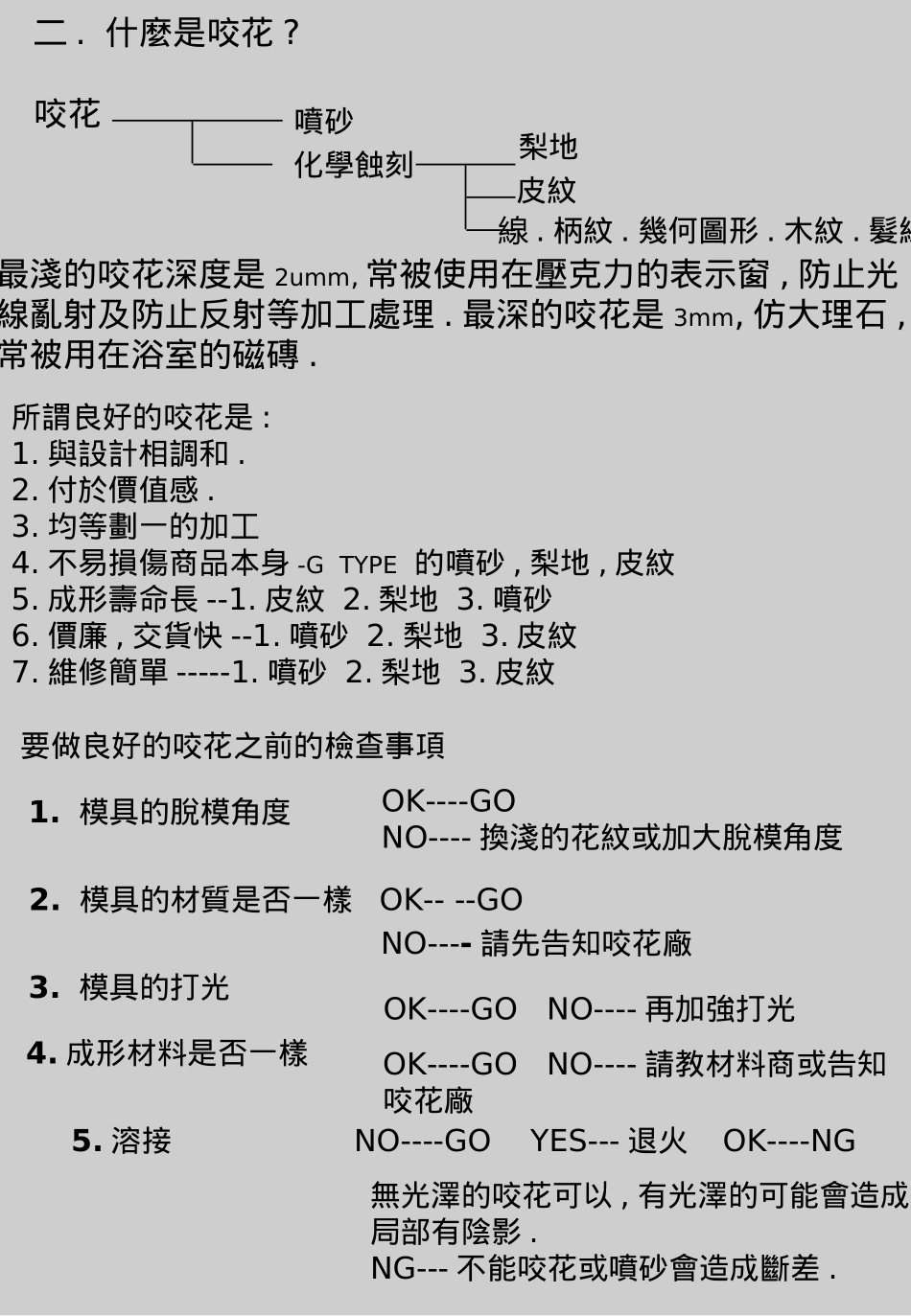

一.咬花的目的二.什麼是咬花三.各類花紋之比較四.咬花事前檢查項目五.慎選模具材料與製造方法六.精密測試/咬花粗度比較(噴砂,梨地,皮紋,寫真)七.塑料與咬花深度八.結論DOCNO.:E-TEC001-1一.咬花的目的增進塑膠零件的外觀質感使產品呈現多變化或全新的設計二.什麼是咬花?咬花噴砂化學蝕刻梨地皮紋線.柄紋.幾何圖形.木紋.髮線最淺的咬花深度是2umm,常被使用在壓克力的表示窗,防止光線亂射及防止反射等加工處理.最深的咬花是3mm,仿大理石,常被用在浴室的磁磚.所謂良好的咬花是:1.與設計相調和.2.付於價值感.3.均等劃一的加工4.不易損傷商品本身-GTYPE的噴砂,梨地,皮紋5.成形壽命長--1.皮紋2.梨地3.噴砂6.價廉,交貨快--1.噴砂2.梨地3.皮紋7.維修簡單-----1.噴砂2.梨地3.皮紋要做良好的咬花之前的檢查事項1.模具的脫模角度OK----GONO----換淺的花紋或加大脫模角度2.模具的材質是否一樣OK----GONO----請先告知咬花廠3.模具的打光OK----GONO----再加強打光4.成形材料是否一樣OK----GONO----請教材料商或告知咬花廠5.溶接NO----GOYES---退火OK----NG無光澤的咬花可以,有光澤的可能會造成局部有陰影.NG---不能咬花或噴砂會造成斷差.draftangledraftangledepthtaperdepthoftextureBA.0035°PatternDepthDraftAngleThisillustrationindicatesthatthis.003°deeppatternwouldrequireapproximately5°draft.三.各類花紋之比較噴砂(HN20-23,1000-1017,No.1-12HN3000-3013)加工:一日-三日特徵:1.交貨期短2.維修簡單3.價格較便宜4.可取得細緻均勻圖樣注意點:耐久性短,細砂5000--10000射次中砂20000--50000射次粗砂50000--100000射次*樹脂過硬及模具硬度低則壽命會短維修:可以部份修理.先將初期製造的成品保管起來.可依照花紋進行修理噴砂1.模具的脫脂2.封貼3.噴砂加工4.除去貼紙5.清洗6.防鏽梨地(24-31,418-422,梨地No.1-9,HN2000-2060)加工:一日-四日特徵:1.交貨期短2.可取得中程度且均勻的圖樣.3.比噴砂可多一倍的耐性,100000--200000射次.4.粗紋可隱藏睆接線和凹陷注意點:耐久性比皮紋低,複雜且深窄形狀會形成花紋不均維修:與噴砂同流程圖:梨地1.模具脫脂2.封貼3.表面處理.4.蝕刻.5.噴砂用封貼6.乾燥7.噴砂8.除去貼紙.9.洗淨.10.防鏽皮紋(HN423-441,608-631,4000-4055,NO.1--181)加工:四日---七日特徵:1.具耐久性100,000-500,000射次2.不易破壞製品注意點:1.加工時間長.2.價格偏高.維修:1.可以做部份修理,但100%的修理不可能.2.生鏽,瓦斯燒灼,只須做表面處理既可.流程圖皮紋1.模具的脫脂2.封貼3.咬花加工面的脫脂4.描繪圖型5.烘烤6.修正圖形7.第二次封貼8.蝕刻9.噴砂用封貼10.除去貼紙11.洗淨12.防鏽線(No.1-12),柄(No.1-27),木紋(No.1-8)加工:三日---五日注意點:無法做三次元曲面的加工,連修理也不行.維修:生鏽,瓦斯燒灼,只須做表面處理既可.流程圖線,柄,幾何學圖形1.一次脫脂-----模具全體.2.二次脫脂-----咬花面.3.底片裁剪4.感光膜塗佈5.乾燥6.貼底片7.曝光9.現像10.加熱11.圖形修正12.封貼13.蝕刻14.感光膜剝離,洗淨15.噴砂16.洗淨17.防鏽四.咬花事前檢查項目:(咬花廠品檢項目)1.確定咬花範圍,成品圖,模具圖及成形品是必要的.2.模具鋼材的確定.3.放電加工的有無.4.熔接的有無以及掌握其條件.5.模具的硬度(熱處理,氮化).6.脫模角度.7.有無配合的關連品(成品).8.成形材料的種別.9.模具的總數量.10.確認咬花番號及其咬花加工面上的打光程度.11.模具表面的傷痕,鏽的檢查.五.慎選模具材料與製造方法1.市售的模具用鋼,構造精密的金屬,繫結順利的完成.硬度較高的被視為良品.2.有關配件方面最好是使用相同的材質.為增加其快削性而使用硫黃會導致影響加工工程,形成偏析,咬花面成為線條狀.3.在模具的機械加工工程方面,要加工咬花的面如給予不均等熱度會影響咬花加工,請注意使用銳利的刀具.4.補模熔接時應注意事項:a.一定要先預熱.b.使用與模具相同材質的熔接棒或是使用張力強度相等的金屬.c.施行退火處理,熔接後母材與熔材一起加熱後自然冷,忽略這步驟就會發生咬花深度不同或咬不下去的現象.d.SUS系不鏽鋼調質品在熔接後若是不再調質或熱處理,一定會發生咬花斑點.e.熔接窒化處理過的模具,必須完全脫窒...
