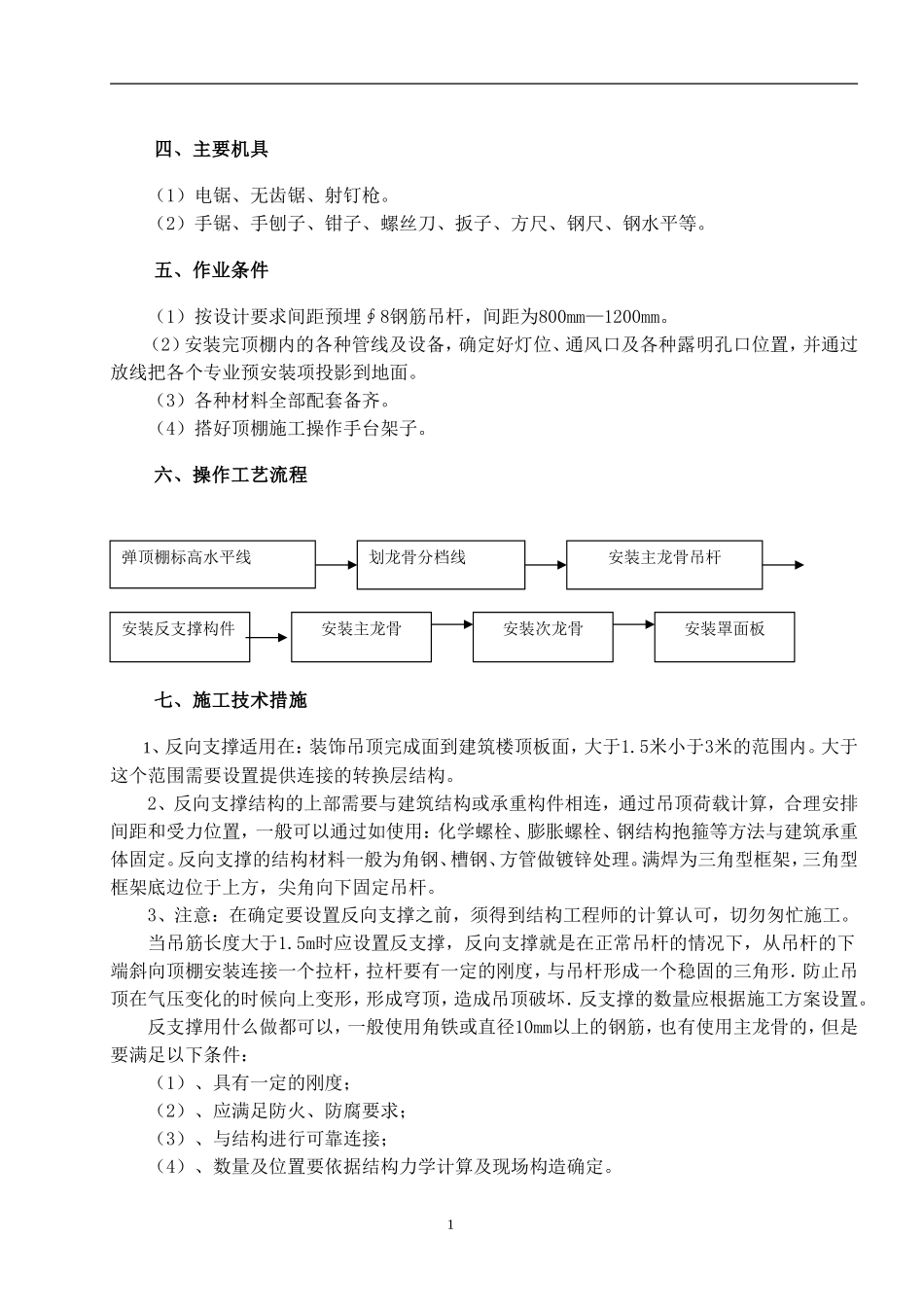

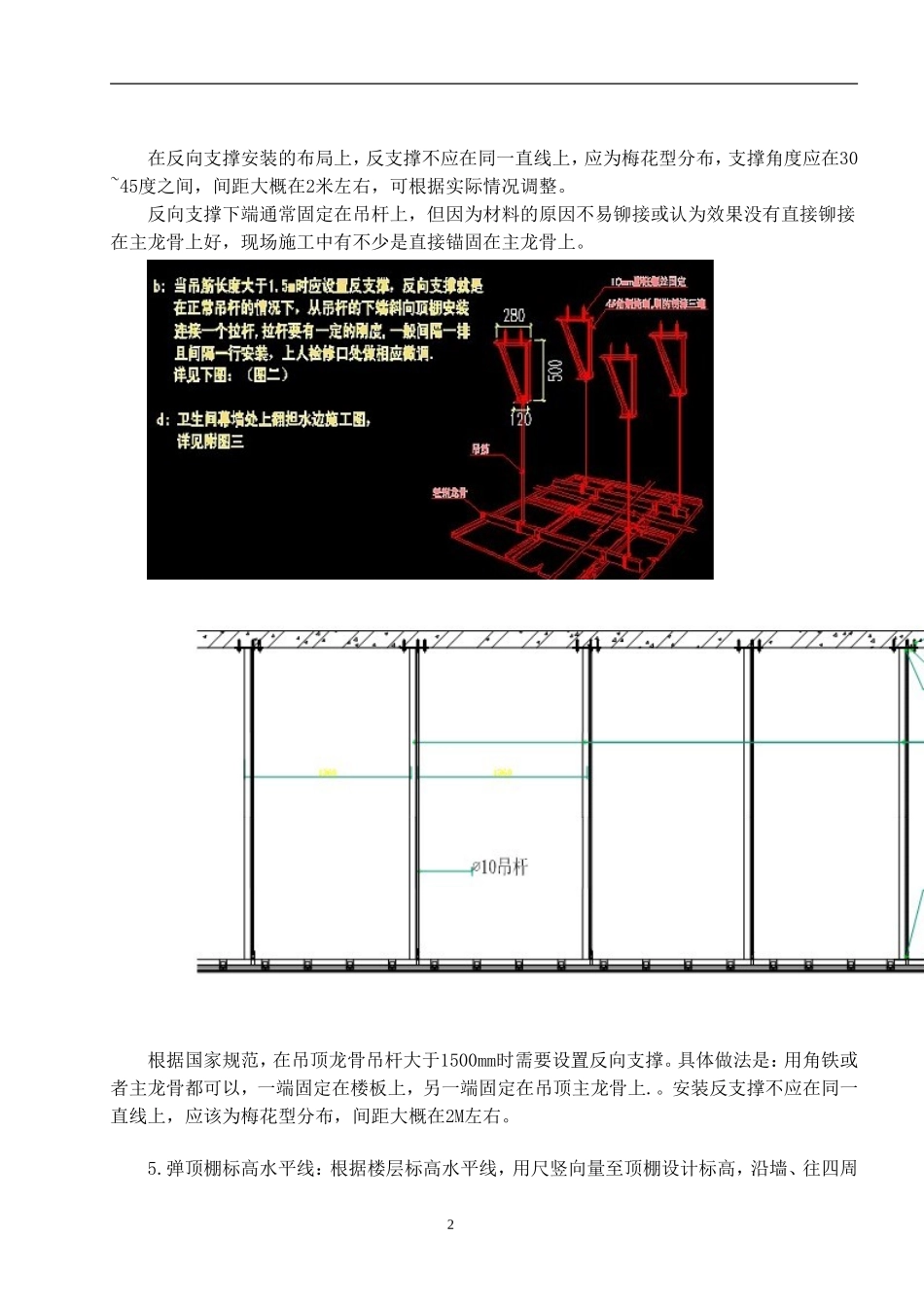

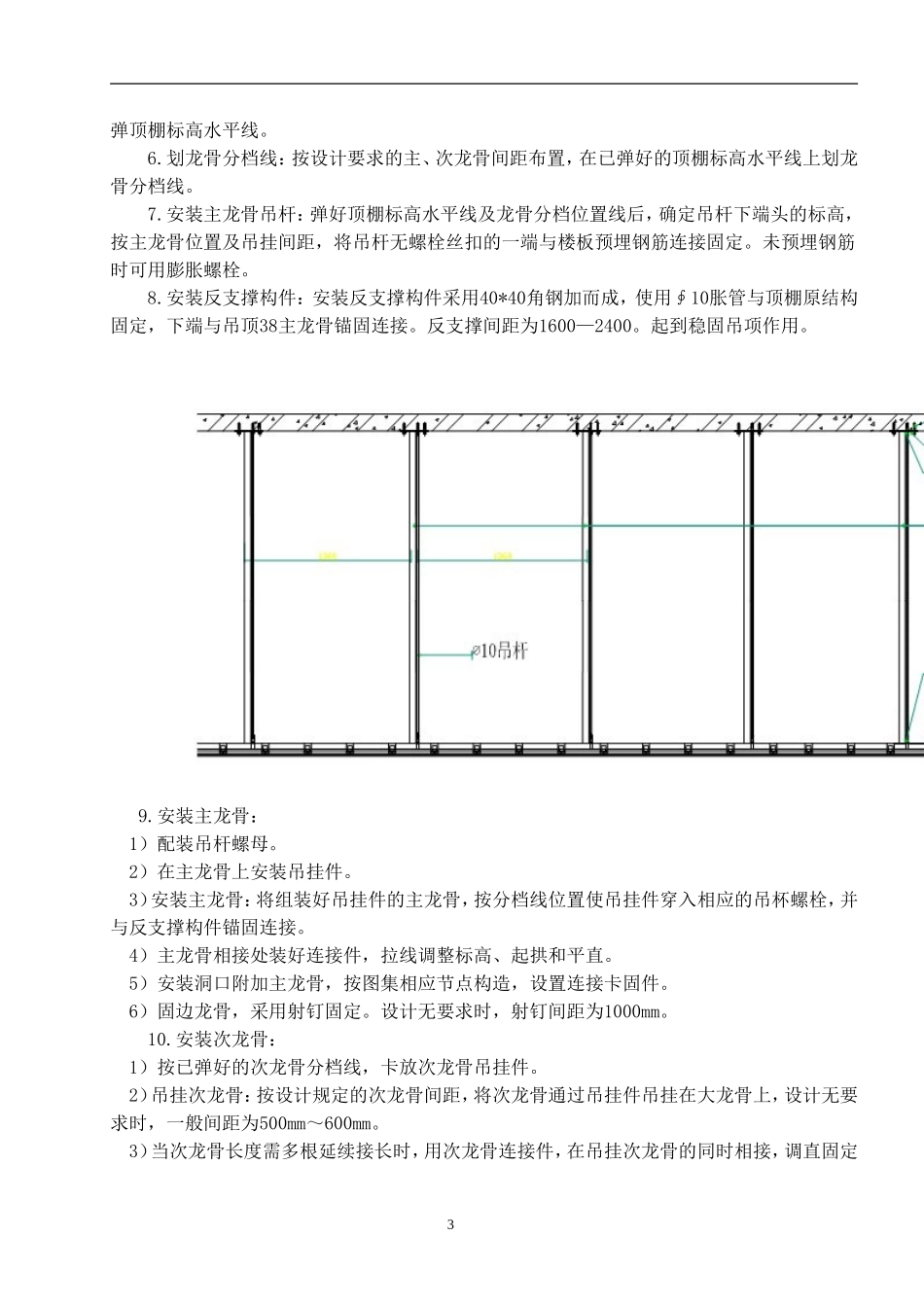

四、主要机具(1)电锯、无齿锯、射钉枪。(2)手锯、手刨子、钳子、螺丝刀、扳子、方尺、钢尺、钢水平等。五、作业条件(1)按设计要求间距预埋∮8钢筋吊杆,间距为800mm—1200mm。(2)安装完顶棚内的各种管线及设备,确定好灯位、通风口及各种露明孔口位置,并通过放线把各个专业预安装项投影到地面。(3)各种材料全部配套备齐。(4)搭好顶棚施工操作手台架子。六、操作工艺流程七、施工技术措施1、反向支撑适用在:装饰吊顶完成面到建筑楼顶板面,大于1.5米小于3米的范围内。大于这个范围需要设置提供连接的转换层结构。2、反向支撑结构的上部需要与建筑结构或承重构件相连,通过吊顶荷载计算,合理安排间距和受力位置,一般可以通过如使用:化学螺栓、膨胀螺栓、钢结构抱箍等方法与建筑承重体固定。反向支撑的结构材料一般为角钢、槽钢、方管做镀锌处理。满焊为三角型框架,三角型框架底边位于上方,尖角向下固定吊杆。3、注意:在确定要设置反向支撑之前,须得到结构工程师的计算认可,切勿匆忙施工。当吊筋长度大于1.5m时应设置反支撑,反向支撑就是在正常吊杆的情况下,从吊杆的下端斜向顶棚安装连接一个拉杆,拉杆要有一定的刚度,与吊杆形成一个稳固的三角形.防止吊顶在气压变化的时候向上变形,形成穹顶,造成吊顶破坏.反支撑的数量应根据施工方案设置。反支撑用什么做都可以,一般使用角铁或直径10mm以上的钢筋,也有使用主龙骨的,但是要满足以下条件:(1)、具有一定的刚度;(2)、应满足防火、防腐要求;(3)、与结构进行可靠连接;(4)、数量及位置要依据结构力学计算及现场构造确定。1弹顶棚标高水平线划龙骨分档线安装主龙骨吊杆安装反支撑构件安装主龙骨安装次龙骨安装罩面板在反向支撑安装的布局上,反支撑不应在同一直线上,应为梅花型分布,支撑角度应在30~45度之间,间距大概在2米左右,可根据实际情况调整。反向支撑下端通常固定在吊杆上,但因为材料的原因不易铆接或认为效果没有直接铆接在主龙骨上好,现场施工中有不少是直接锚固在主龙骨上。根据国家规范,在吊顶龙骨吊杆大于1500mm时需要设置反向支撑。具体做法是:用角铁或者主龙骨都可以,一端固定在楼板上,另一端固定在吊顶主龙骨上.。安装反支撑不应在同一直线上,应该为梅花型分布,间距大概在2M左右。5.弹顶棚标高水平线:根据楼层标高水平线,用尺竖向量至顶棚设计标高,沿墙、往四周2弹顶棚标高水平线。6.划龙骨分档线:按设计要求的主、次龙骨间距布置,在已弹好的顶棚标高水平线上划龙骨分档线。7.安装主龙骨吊杆:弹好顶棚标高水平线及龙骨分档位置线后,确定吊杆下端头的标高,按主龙骨位置及吊挂间距,将吊杆无螺栓丝扣的一端与楼板预埋钢筋连接固定。未预埋钢筋时可用膨胀螺栓。8.安装反支撑构件:安装反支撑构件采用40*40角钢加而成,使用∮10胀管与顶棚原结构固定,下端与吊顶38主龙骨锚固连接。反支撑间距为1600—2400。起到稳固吊项作用。9.安装主龙骨:1)配装吊杆螺母。2)在主龙骨上安装吊挂件。3)安装主龙骨:将组装好吊挂件的主龙骨,按分档线位置使吊挂件穿入相应的吊杯螺栓,并与反支撑构件锚固连接。4)主龙骨相接处装好连接件,拉线调整标高、起拱和平直。5)安装洞口附加主龙骨,按图集相应节点构造,设置连接卡固件。6)固边龙骨,采用射钉固定。设计无要求时,射钉间距为1000mm。10.安装次龙骨:1)按已弹好的次龙骨分档线,卡放次龙骨吊挂件。2)吊挂次龙骨:按设计规定的次龙骨间距,将次龙骨通过吊挂件吊挂在大龙骨上,设计无要求时,一般间距为500mm~600mm。3)当次龙骨长度需多根延续接长时,用次龙骨连接件,在吊挂次龙骨的同时相接,调直固定311.安装罩面板:在多功能厅安装1000*1000罩面板前必须对顶棚内的各种终端设备位置弹线在地上且对各种管线进行检查验收,并经打压试验合格后,才允许安装罩面板,罩面板与轻钢骨架固定的方式分为:罩面板自攻螺钉钉固法,方法为在已装好并经验收的轻钢骨架下面,按罩面板的规格、拉缝间隙、进行分块弹线,从顶棚中间顺通长次龙骨方向先装一行罩面板,作为基准,然后向两侧伸延分行安装,固定罩面板的自攻螺钉...
