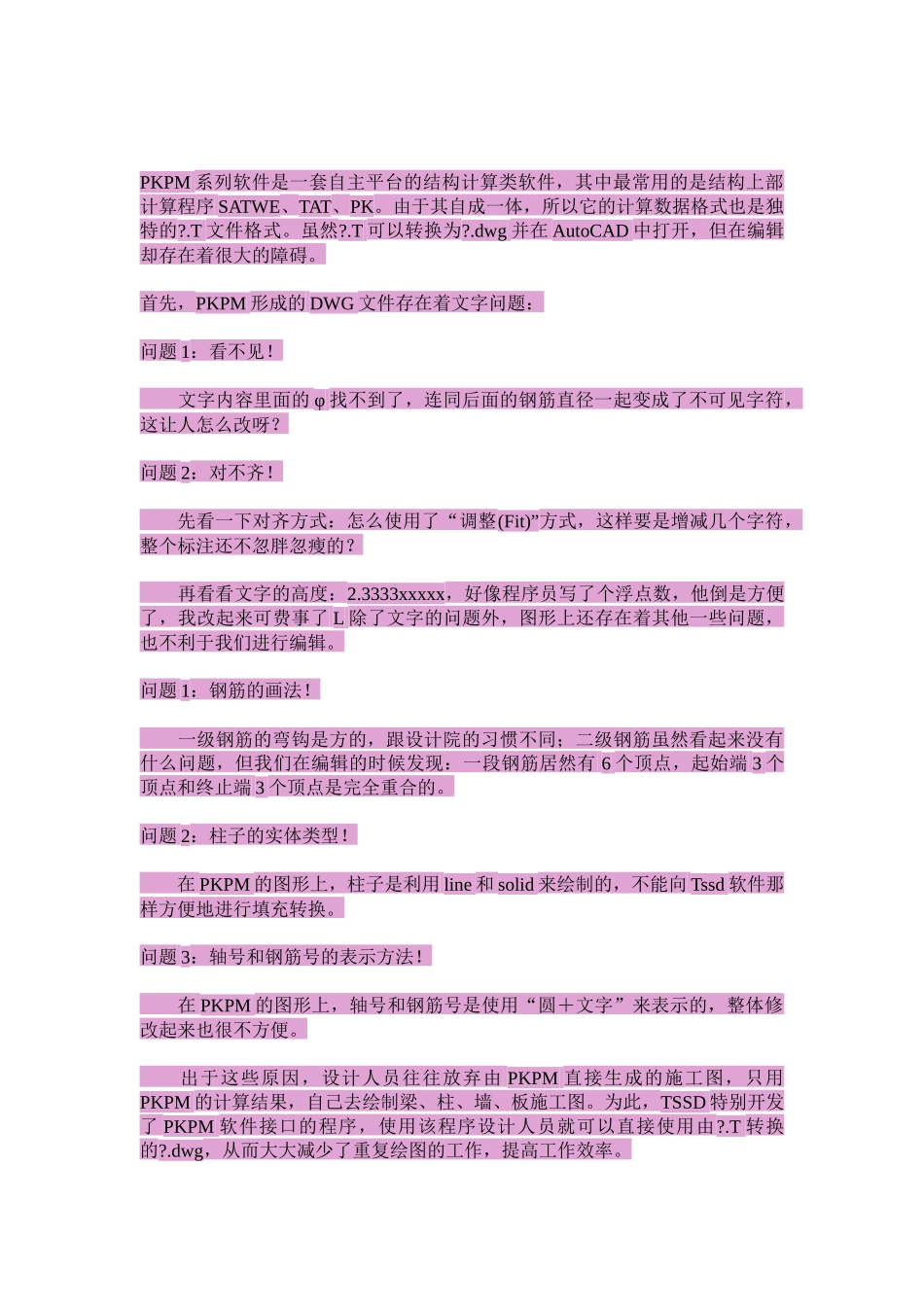

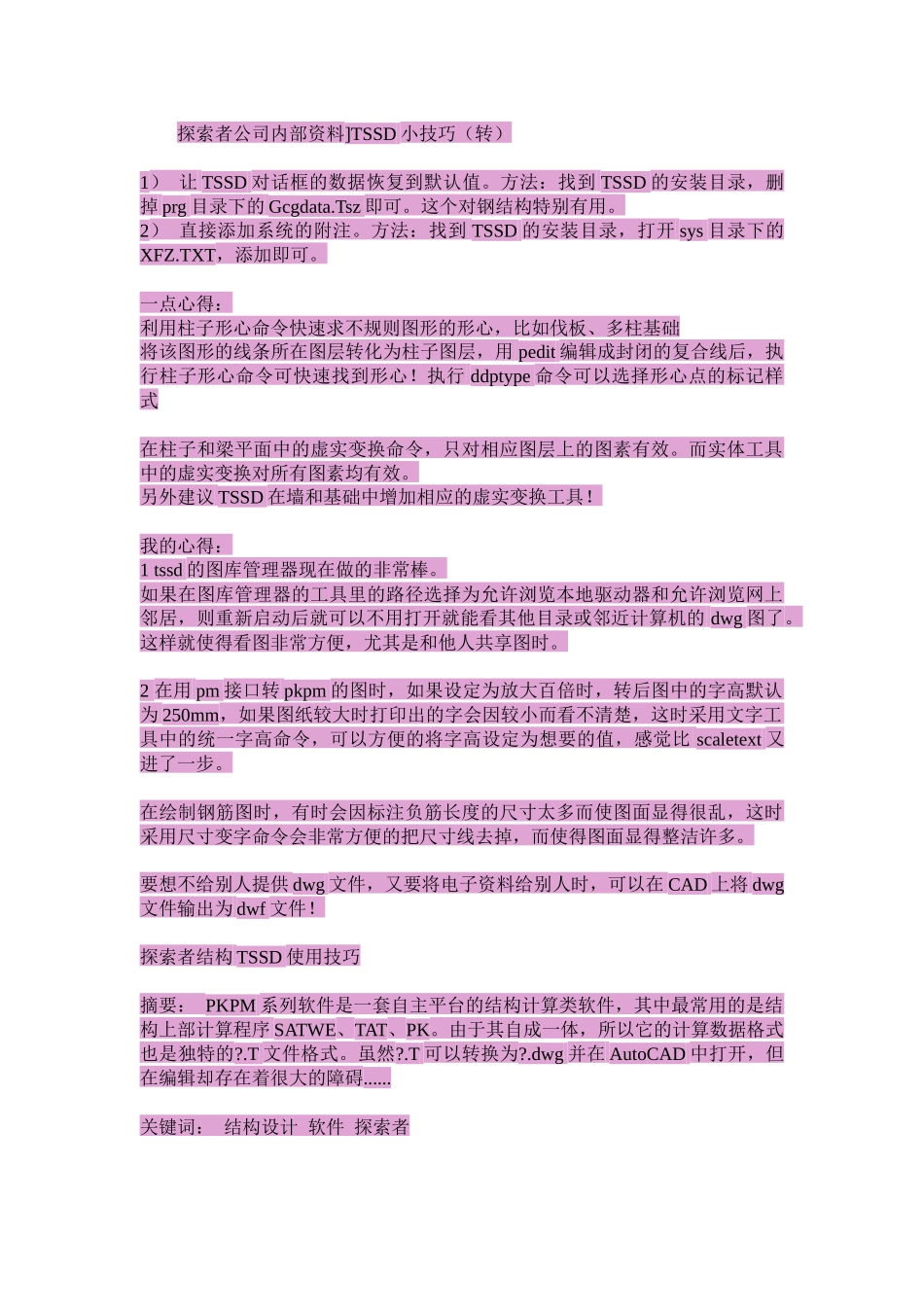

探索者公司内部资料]TSSD小技巧（转）1）让TSSD对话框的数据恢复到默认值。方法：找到TSSD的安装目录，删掉prg目录下的Gcgdata.Tsz即可。这个对钢结构特别有用。2）直接添加系统的附注。方法：找到TSSD的安装目录，打开sys目录下的XFZ.TXT，添加即可。一点心得：利用柱子形心命令快速求不规则图形的形心，比如伐板、多柱基础将该图形的线条所在图层转化为柱子图层，用pedit编辑成封闭的复合线后，执行柱子形心命令可快速找到形心！执行ddptype命令可以选择形心点的标记样式在柱子和梁平面中的虚实变换命令，只对相应图层上的图素有效。而实体工具中的虚实变换对所有图素均有效。另外建议TSSD在墙和基础中增加相应的虚实变换工具！我的心得：1tssd的图库管理器现在做的非常棒。如果在图库管理器的工具里的路径选择为允许浏览本地驱动器和允许浏览网上邻居，则重新启动后就可以不用打开就能看其他目录或邻近计算机的dwg图了。这样就使得看图非常方便，尤其是和他人共享图时。2在用pm接口转pkpm的图时，如果设定为放大百倍时，转后图中的字高默认为250mm，如果图纸较大时打印出的字会因较小而看不清楚，这时采用文字工具中的统一字高命令，可以方便的将字高设定为想要的值，感觉比scaletext又进了一步。在绘制钢筋图时，有时会因标注负筋长度的尺寸太多而使图面显得很乱，这时采用尺寸变字命令会非常方便的把尺寸线去掉，而使得图面显得整洁许多。要想不给别人提供dwg文件，又要将电子资料给别人时，可以在CAD上将dwg文件输出为dwf文件！探索者结构TSSD使用技巧摘要：PKPM系列软件是一套自主平台的结构计算类软件，其中最常用的是结构上部计算程序SATWE、TAT、PK。由于其自成一体，所以它的计算数据格式也是独特的?.T文件格式。虽然?.T可以转换为?.dwg并在AutoCAD中打开，但在编辑却存在着很大的障碍......关键词：结构设计软件探索者PKPM系列软件是一套自主平台的结构计算类软件，其中最常用的是结构上部计算程序SATWE、TAT、PK。由于其自成一体，所以它的计算数据格式也是独特的?.T文件格式。虽然?.T可以转换为?.dwg并在AutoCAD中打开，但在编辑却存在着很大的障碍。首先，PKPM形成的DWG文件存在着文字问题：问题1：看不见！文字内容里面的φ找不到了，连同后面的钢筋直径一起变成了不可见字符，这让人怎么改呀？问题2：对不齐！先看一下对齐方式：怎么使用了“调整(Fit)”方式，这样要是增减几个字符，整个标注还不忽胖忽瘦的？再看看文字的高度：2.3333xxxxx，好像程序员写了个浮点数，他倒是方便了，我改起来可费事了L除了文字的问题外，图形上还存在着其他一些问题，也不利于我们进行编辑。问题1：钢筋的画法！一级钢筋的弯钩是方的，跟设计院的习惯不同；二级钢筋虽然看起来没有什么问题，但我们在编辑的时候发现：一段钢筋居然有6个顶点，起始端3个顶点和终止端3个顶点是完全重合的。问题2：柱子的实体类型！在PKPM的图形上，柱子是利用line和solid来绘制的，不能向Tssd软件那样方便地进行填充转换。问题3：轴号和钢筋号的表示方法！在PKPM的图形上，轴号和钢筋号是使用“圆＋文字”来表示的，整体修改起来也很不方便。出于这些原因，设计人员往往放弃由PKPM直接生成的施工图，只用PKPM的计算结果，自己去绘制梁、柱、墙、板施工图。为此，TSSD特别开发了PKPM软件接口的程序，使用该程序设计人员就可以直接使用由?.T转换的?.dwg，从而大大减少了重复绘图的工作，提高工作效率。TSSD软件与PKPM软件的接口工作分为两部分：一部分是对图形的图层和实体进行转换，另一部分是对PKPM存在的毛病处理。这个转换程序就是[图形接口]，在它里面会自动处理PKPM文字。[图形接口]命令位于主菜单[外部接口]下。首先打开一张PKPM生成的*.dwg图形，点取[图形接口]命令，屏幕弹出[TSSD图形接口]对话框，其中的第一项便是接PM图形的。对话框的左侧中部显示出TSSD的图形名称，并将PM图中与此对应的图层显示在下面，而一些PM图中没有对应图层可以转换的图层列在对话框的右侧。在缺省状态下，程序已经自动建立了一些转换关系，基本可以处理大部分的PKPM图形；如果程序转换后未能达到预期的效果，可尝...
