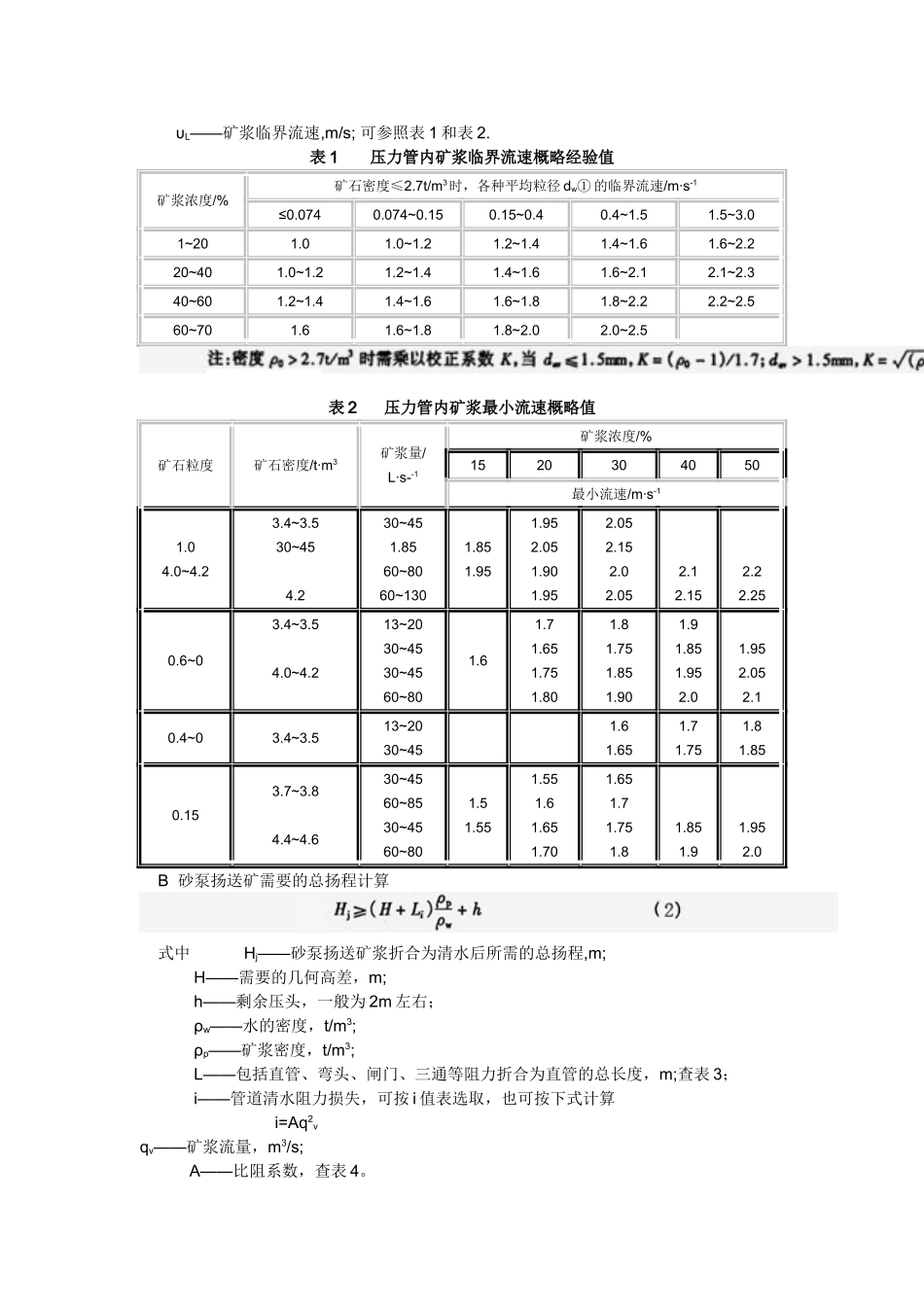

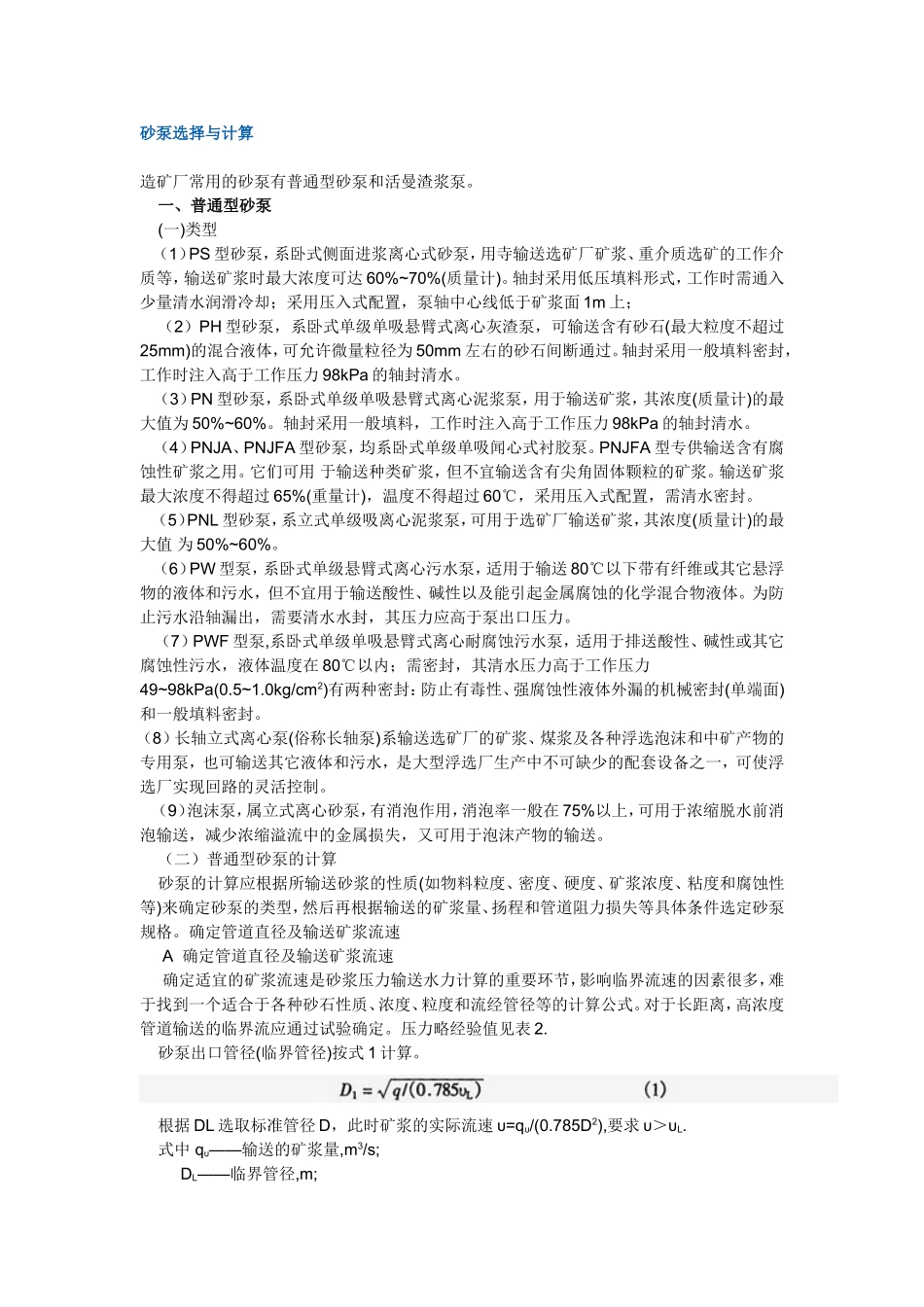

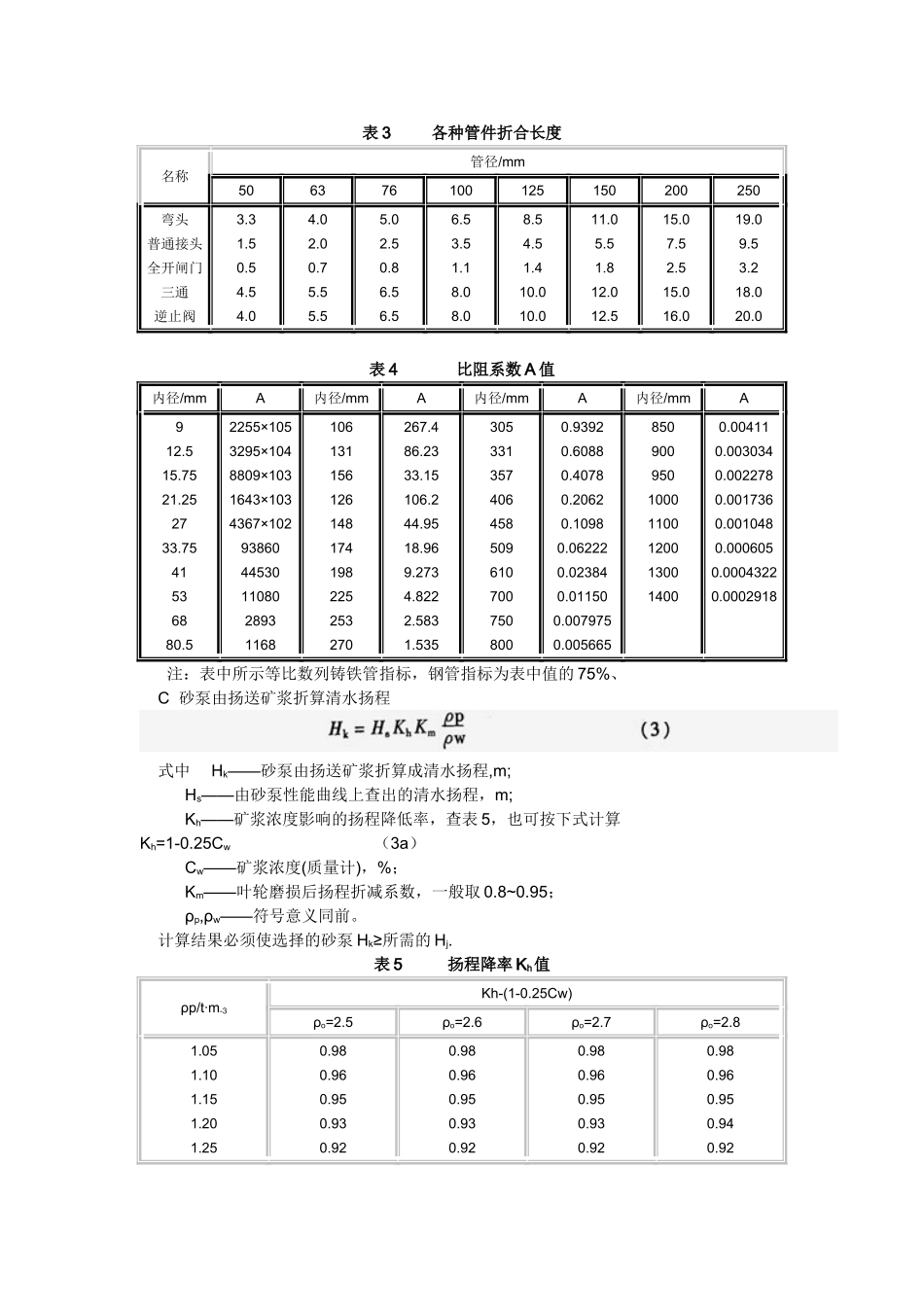

砂泵选择与计算造矿厂常用的砂泵有普通型砂泵和活曼渣浆泵。一、普通型砂泵(一)类型（1）PS型砂泵，系卧式侧面进浆离心式砂泵，用寺输送选矿厂矿浆、重介质选矿的工作介质等，输送矿浆时最大浓度可达60%~70%(质量计)。轴封采用低压填料形式，工作时需通入少量清水润滑冷却；采用压入式配置，泵轴中心线低于矿浆面1m上；（2）PH型砂泵，系卧式单级单吸悬臂式离心灰渣泵，可输送含有砂石(最大粒度不超过25mm)的混合液体，可允许微量粒径为50mm左右的砂石间断通过。轴封采用一般填料密封，工作时注入高于工作压力98kPa的轴封清水。（3）PN型砂泵，系卧式单级单吸悬臂式离心泥浆泵，用于输送矿浆，其浓度(质量计)的最大值为50%~60%。轴封采用一般填料，工作时注入高于工作压力98kPa的轴封清水。（4）PNJA、PNJFA型砂泵，均系卧式单级单吸闻心式衬胶泵。PNJFA型专供输送含有腐蚀性矿浆之用。它们可用于输送种类矿浆，但不宜输送含有尖角固体颗粒的矿浆。输送矿浆最大浓度不得超过65%(重量计)，温度不得超过60℃，采用压入式配置，需清水密封。（5）PNL型砂泵，系立式单级吸离心泥浆泵，可用于选矿厂输送矿浆，其浓度(质量计)的最大值为50%~60%。（6）PW型泵，系卧式单级悬臂式离心污水泵，适用于输送80℃以下带有纤维或其它悬浮物的液体和污水，但不宜用于输送酸性、碱性以及能引起金属腐蚀的化学混合物液体。为防止污水沿轴漏出，需要清水水封，其压力应高于泵出口压力。（7）PWF型泵,系卧式单级单吸悬臂式离心耐腐蚀污水泵，适用于排送酸性、碱性或其它腐蚀性污水，液体温度在80℃以内；需密封，其清水压力高于工作压力49~98kPa(0.5~1.0kg/cm2)有两种密封：防止有毒性、强腐蚀性液体外漏的机械密封(单端面)和一般填料密封。（8）长轴立式离心泵(俗称长轴泵)系输送选矿厂的矿浆、煤浆及各种浮选泡沫和中矿产物的专用泵，也可输送其它液体和污水，是大型浮选厂生产中不可缺少的配套设备之一，可使浮选厂实现回路的灵活控制。（9）泡沫泵，属立式离心砂泵，有消泡作用，消泡率一般在75%以上，可用于浓缩脱水前消泡输送，减少浓缩溢流中的金属损失，又可用于泡沫产物的输送。（二）普通型砂泵的计算砂泵的计算应根据所输送砂浆的性质(如物料粒度、密度、硬度、矿浆浓度、粘度和腐蚀性等)来确定砂泵的类型，然后再根据输送的矿浆量、扬程和管道阻力损失等具体条件选定砂泵规格。确定管道直径及输送矿浆流速A确定管道直径及输送矿浆流速确定适宜的矿浆流速是砂浆压力输送水力计算的重要环节，影响临界流速的因素很多，难于找到一个适合于各种砂石性质、浓度、粒度和流经管径等的计算公式。对于长距离，高浓度管道输送的临界流应通过试验确定。压力略经验值见表2.砂泵出口管径(临界管径)按式1计算。根据DL选取标准管径D，此时矿浆的实际流速υ=qυ/(0.785D2),要求υ＞υL.式中qυ——输送的矿浆量,m3/s;DL——临界管径,m;υL——矿浆临界流速,m/s;可参照表1和表2.表1压力管内矿浆临界流速概略经验值矿浆浓度/%矿石密度≤2.7t/m3时，各种平均粒径dw①的临界流速/m·s-1≤0.0740.074~0.150.15~0.40.4~1.51.5~3.01~201.01.0~1.21.2~1.41.4~1.61.6~2.220~401.0~1.21.2~1.41.4~1.61.6~2.12.1~2.340~601.2~1.41.4~1.61.6~1.81.8~2.22.2~2.560~701.61.6~1.81.8~2.02.0~2.5表2压力管内矿浆最小流速概略值矿石粒度矿石密度/t·m3矿浆量/L·s--1矿浆浓度/%1520304050最小流速/m·s-11.04.0~4.23.4~3.530~454.230~451.8560~8060~1301.851.951.952.051.901.952.052.152.02.052.12.152.22.250.6~03.4~3.54.0~4.213~2030~4530~4560~801.61.71.651.751.801.81.751.851.901.91.851.952.01.952.052.10.4~03.4~3.513~2030~451.61.651.71.751.81.850.153.7~3.84.4~4.630~4560~8530~4560~801.51.551.551.61.651.701.651.71.751.81.851.91.952.0B砂泵扬送矿需要的总扬程计算式中Hj——砂泵扬送矿浆折合为清水后所需的总扬程,m;H——需要的几何高差，m;h——剩余压头，一般为2m左右；ρw——水的密度，t/m3;ρp——矿浆密度，t/m3;L——包括直管、弯头、闸门、三通等阻力折合为直管的总长度，m;查表3；i——管道清水...
