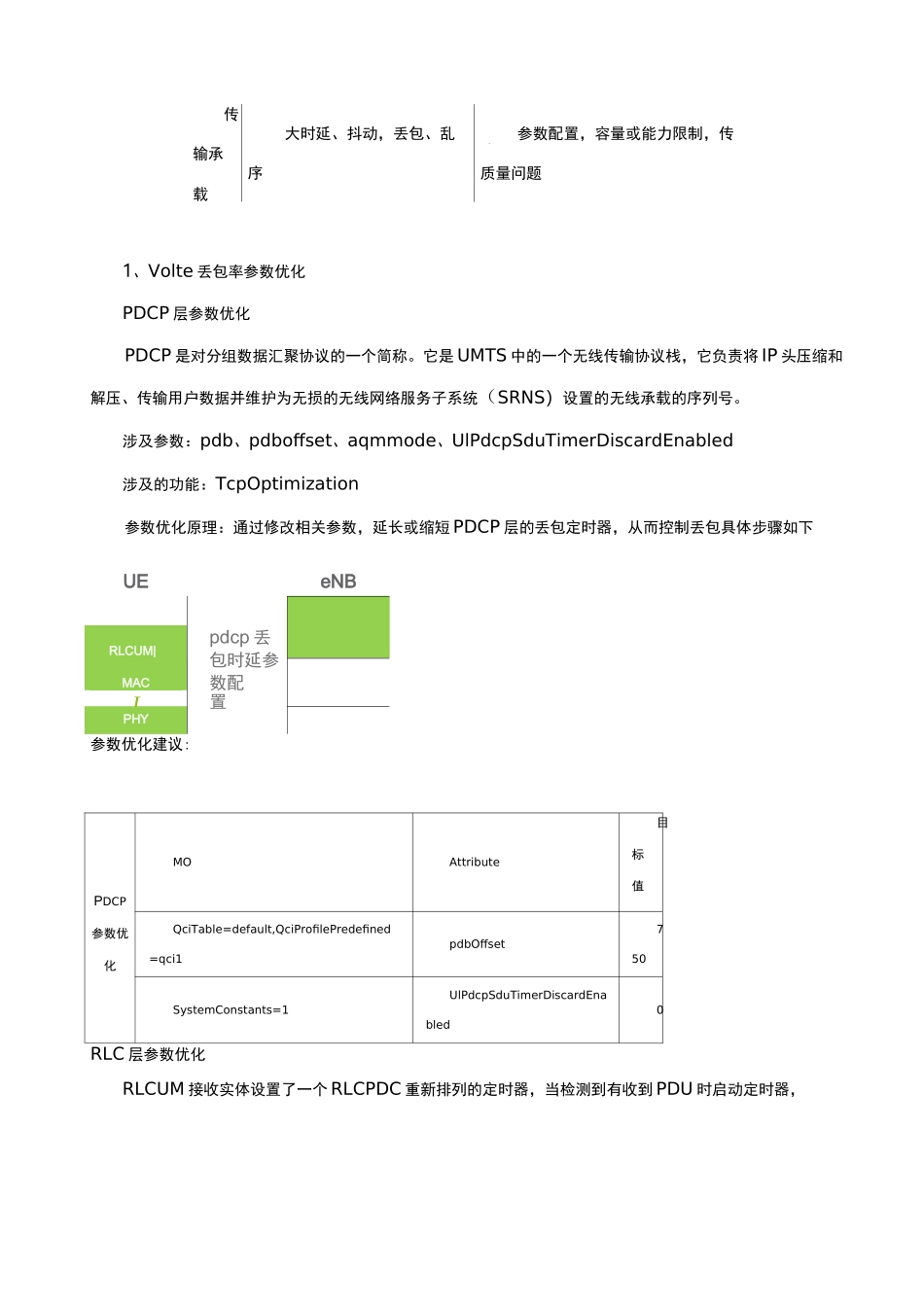

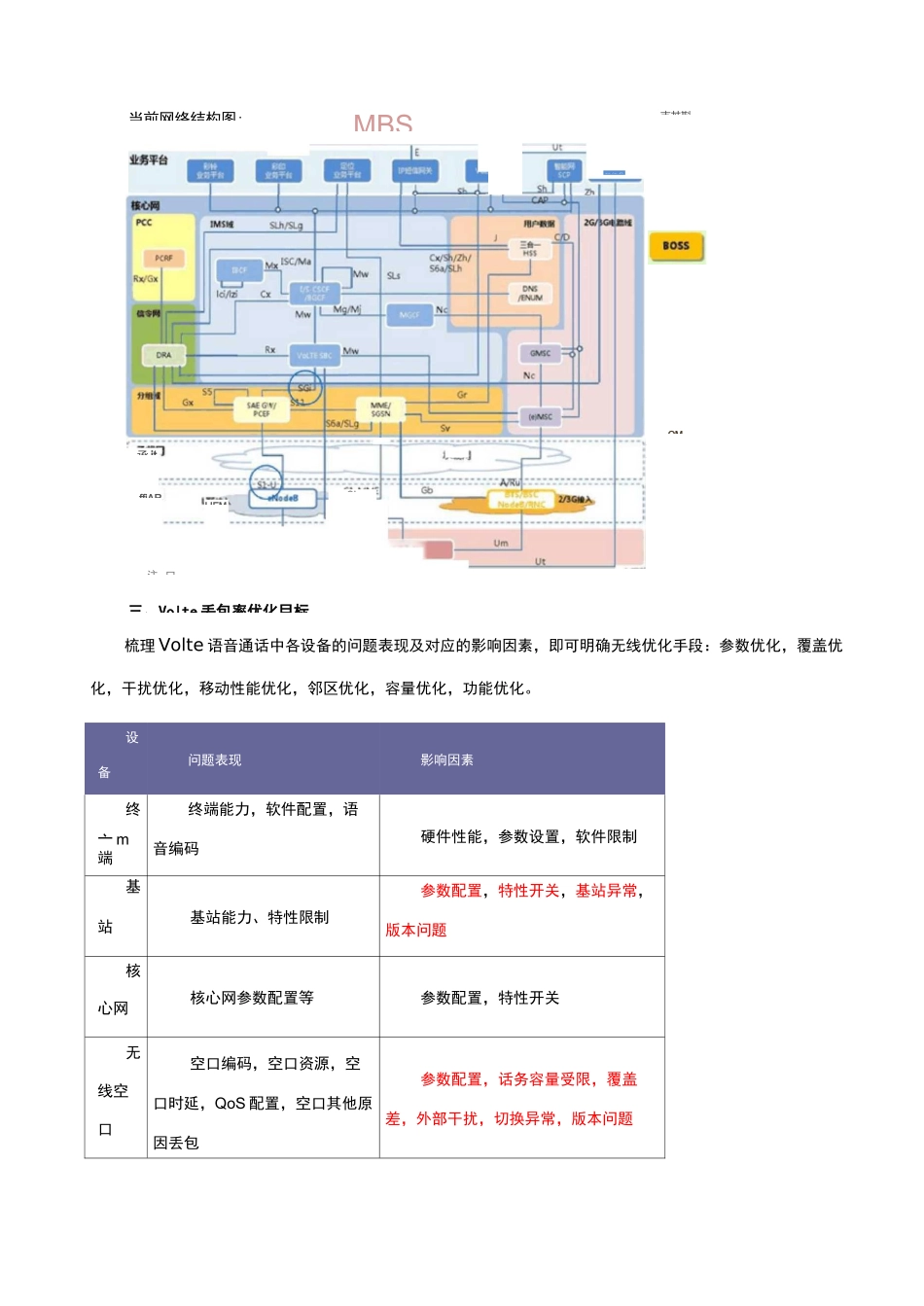

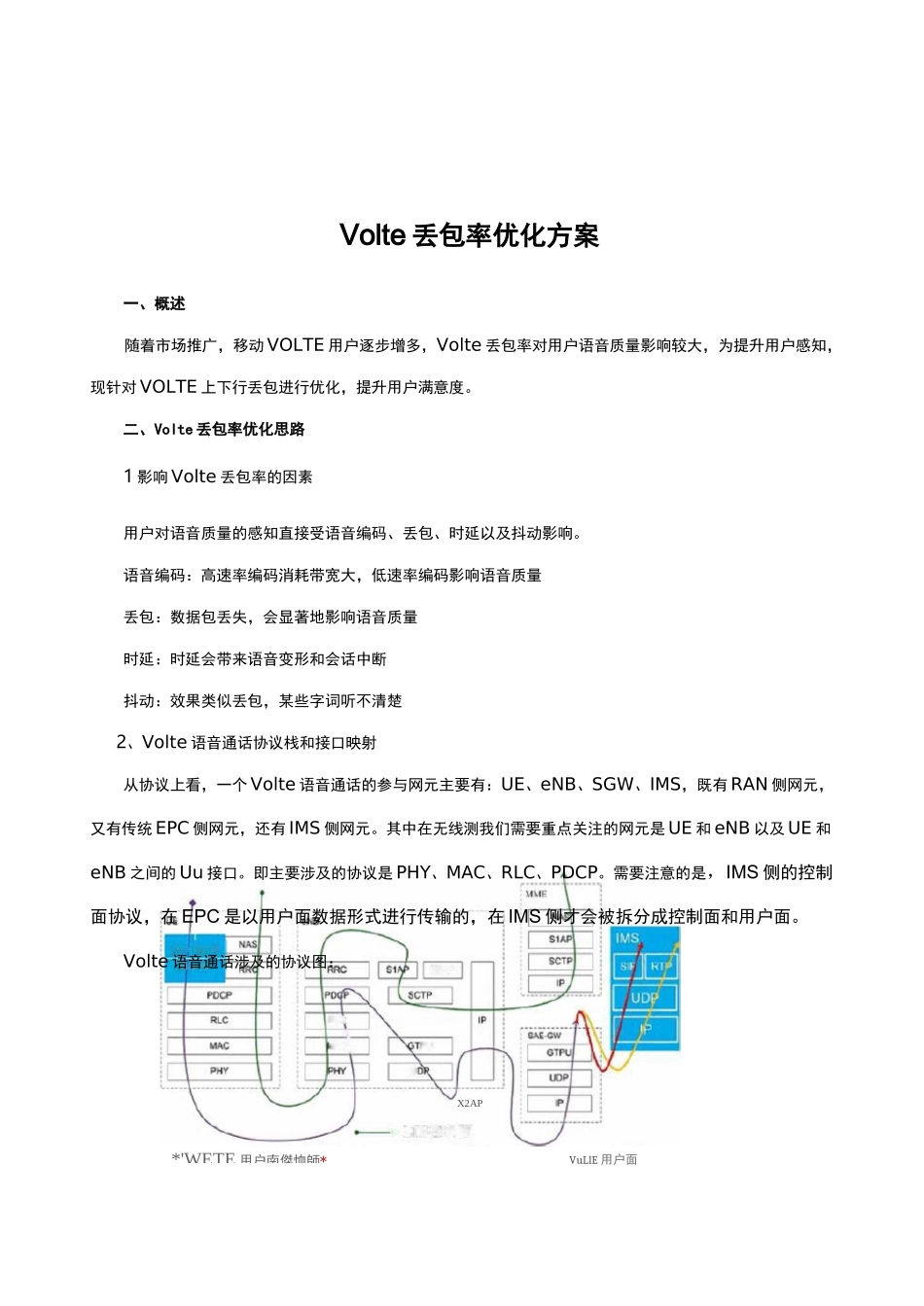

RLS1胪匚、Pu*'WETE用户南傑恤師*VuLlE用户面Volte丢包率优化方案一、概述随着市场推广，移动VOLTE用户逐步增多，Volte丢包率对用户语音质量影响较大，为提升用户感知，现针对VOLTE上下行丢包进行优化，提升用户满意度。二、Volte丢包率优化思路1影响Volte丢包率的因素用户对语音质量的感知直接受语音编码、丢包、时延以及抖动影响。语音编码：高速率编码消耗带宽大，低速率编码影响语音质量丢包：数据包丢失，会显著地影响语音质量时延：时延会带来语音变形和会话中断抖动：效果类似丢包，某些字词听不清楚2、Volte语音通话协议栈和接口映射从协议上看，一个Volte语音通话的参与网元主要有：UE、eNB、SGW、IMS，既有RAN侧网元，又有传统EPC侧网元，还有IMS侧网元。其中在无线测我们需要重点关注的网元是UE和eNB以及UE和eNB之间的Uu接口。即主要涉及的协议是PHY、MAC、RLC、PDCP。需要注意的是，IMS侧的控制面协议，在EPC是以用户面数据形式进行传输的，在IMS侧才会被拆分成控制面和用户面。Volte语音通话涉及的协议图：X2AP梳理Volte语音通话中各设备的问题表现及对应的影响因素，即可明确无线优化手段：参数优化，覆盖优化，干扰优化，移动性能优化，邻区优化，容量优化，功能优化。设备问题表现影响因素终亠m端终端能力，软件配置，语音编码硬件性能，参数设置，软件限制基站基站能力、特性限制参数配置，特性开关，基站异常，版本问题核心网核心网参数配置等参数配置，特性开关无线空口空口编码，空口资源，空口时延，QoS配置，空口其他原因丢包参数配置，话务容量受限，覆盖差，外部干扰，切换异常，版本问题当前网络结构图:支丼斟耳伍吳OM承ithihSI-ffiARLIEM注1口MBS三、Volte丢包率优化目标传大时延、抖动，丢包、乱参数配置，容量或能力限制，传输输承序质量问题载1、Volte丢包率参数优化PDCP层参数优化PDCP是对分组数据汇聚协议的一个简称。它是UMTS中的一个无线传输协议栈，它负责将IP头压缩和解压、传输用户数据并维护为无损的无线网络服务子系统（SRNS）设置的无线承载的序列号。涉及参数：pdb、pdboffset、aqmmode、UlPdcpSduTimerDiscardEnabled涉及的功能：TcpOptimization参数优化原理：通过修改相关参数，延长或缩短PDCP层的丢包定时器，从而控制丢包具体步骤如下UEeNBRLCUM|pdcp丢包时延参数配MACI置PHY参数优化建议:PDCP参数优化MOAttribute目标值QciTable=default,QciProfilePredefined=qci1pdbOffset750SystemConstants=1UlPdcpSduTimerDiscardEnabled0RLC层参数优化RLCUM接收实体设置了一个RLCPDC重新排列的定时器，当检测到有收到PDU时启动定时器，如果定时器超时，UM接收实体将不再等待未接受的PDU,而是直接将接收缓冲区的PDU重组为SDU交给上层。增大treorderingul/dl参数，能增加UM等待未接收PDU的时间，以减少RLC层丢包。UEeNBRLC层参数优化MOAttribute目标值QciTable=default,QciProfilePredefined=qci1tReorderingUl60QciTable=default,QciProfilePredefined=qci1tReorderingDl60PDCCH信道参数优化一个PDCCH可以映射到1,2,4或8个CCE，CCE的个数由GINR的估算值决定，PdcchLaGinrMargin给GINR增加一个Margin，使PDCCH映射到更多CCE，以增加PDCCH的解码能力提高pdcchLaGinrMargin可以提高PDCCH信道的信道质量，增加PDCCHCCE的聚合度，分配给UE更多的CCE资源。UEeNBI畳1参数优化建议:PDMOAttribute目标HARCCH信道参数优化值QciTable=default,QciProfilePredefined=qci1pdcchLaGinrMargin150MAC层参数优化在LTE中，控制信道的目标BLER为1%，数据信道的目标BLER位10%。当BLER不超过10%时,UE将向eNodeB上报它所能解码的最高MCS。通过调整ulBlerTargetEnabled、ulHarqVolteBlerTarget及dlMaxHARQTx/ulMaxHARQTx上下行HARQ最大重传次数，可降低丢包率。eNB参数优化建议:MAC层参数优化MOAttribute目标值EUtranCellFDDulBlerTargetEnabledTRUEEUtranCellFDDulHarqVolteBlerTarget3RadioBearerTable=default,DataRadioBearer=1ulMaxRetxThreshold32RadioBearerTable=default,SignalingRadioBearer=1ulMaxRetxThreshold32RadioBearerTable=default,SignalingRadioB...
