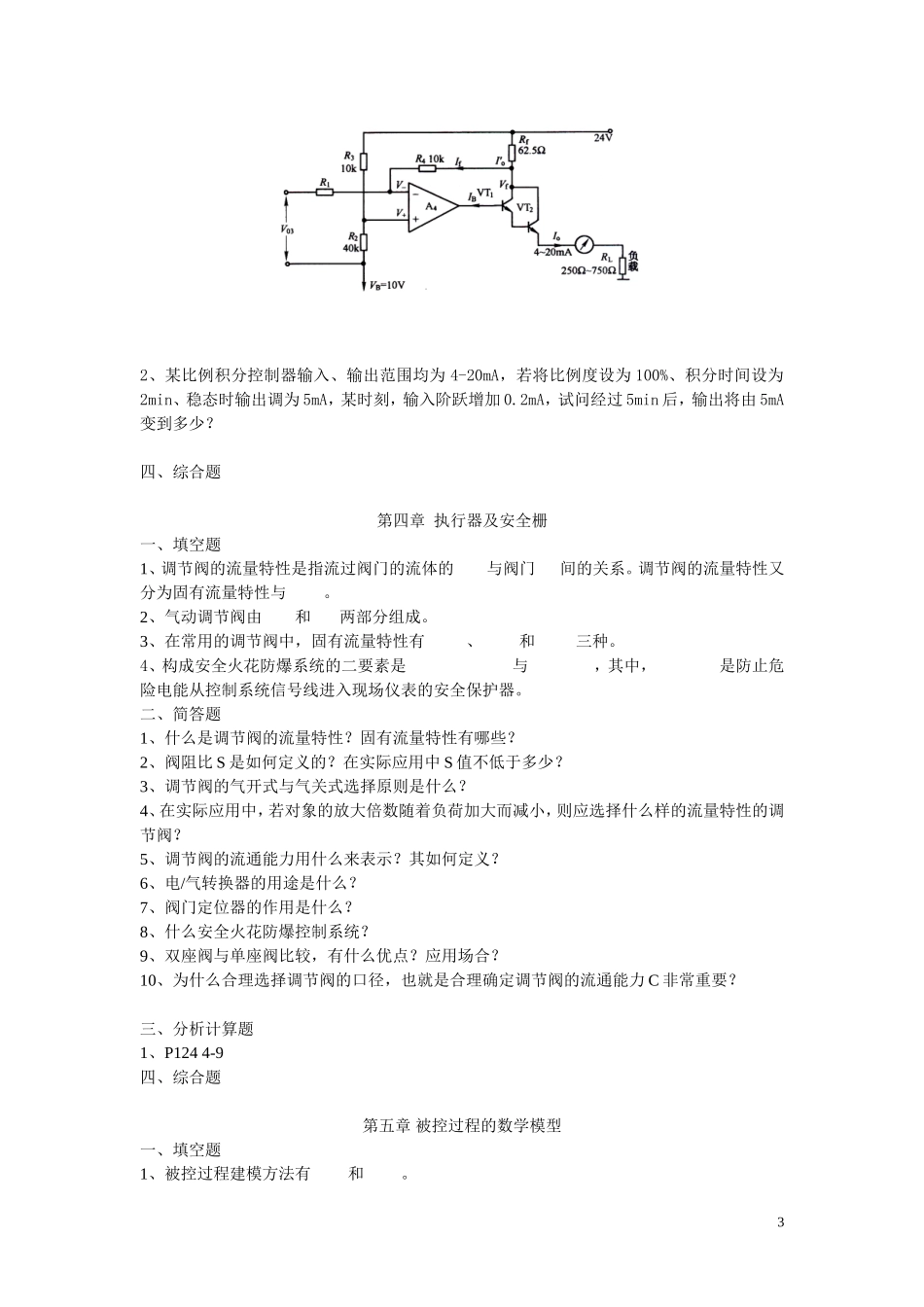

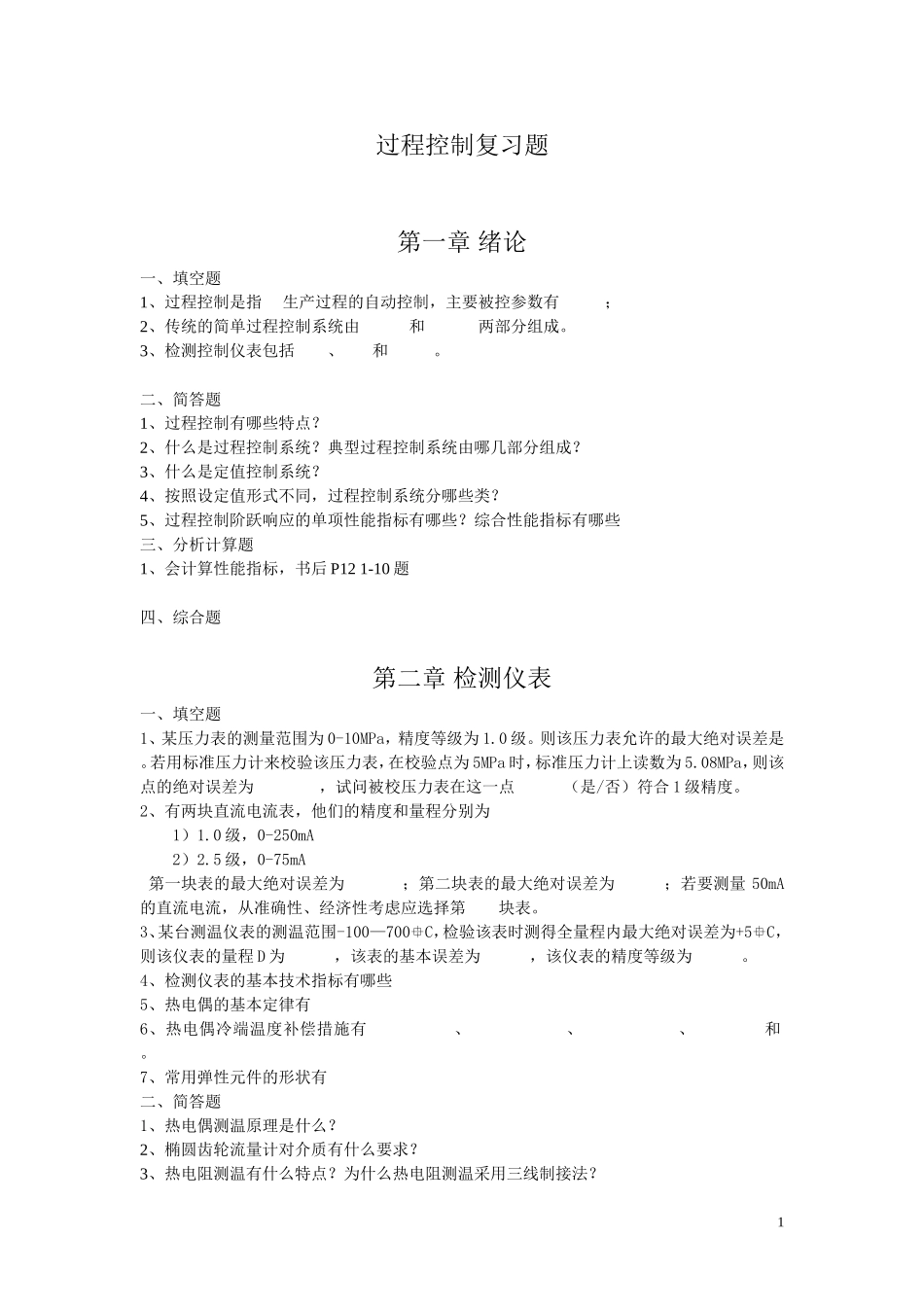

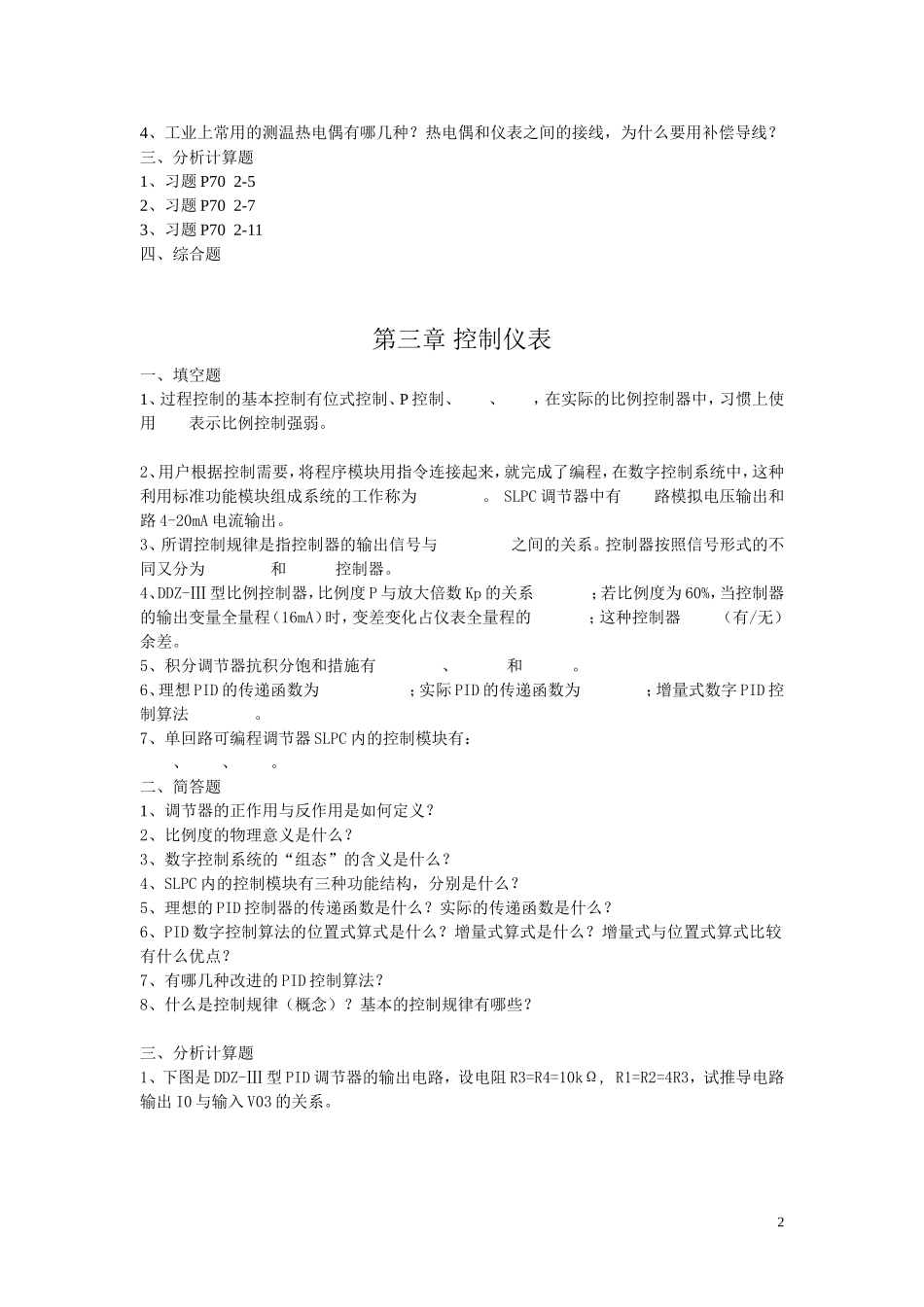

过程控制复习题第一章绪论一、填空题1、过程控制是指生产过程的自动控制，主要被控参数有；2、传统的简单过程控制系统由和两部分组成。3、检测控制仪表包括、和。二、简答题1、过程控制有哪些特点？2、什么是过程控制系统？典型过程控制系统由哪几部分组成？3、什么是定值控制系统？4、按照设定值形式不同，过程控制系统分哪些类？5、过程控制阶跃响应的单项性能指标有哪些？综合性能指标有哪些三、分析计算题1、会计算性能指标，书后P121-10题四、综合题第二章检测仪表一、填空题1、某压力表的测量范围为0-10MPa，精度等级为1.0级。则该压力表允许的最大绝对误差是。若用标准压力计来校验该压力表，在校验点为5MPa时，标准压力计上读数为5.08MPa，则该点的绝对误差为，试问被校压力表在这一点（是/否）符合1级精度。2、有两块直流电流表，他们的精度和量程分别为1）1.0级，0-250mA2）2.5级，0-75mA第一块表的最大绝对误差为；第二块表的最大绝对误差为；若要测量50mA的直流电流，从准确性、经济性考虑应选择第块表。3、某台测温仪表的测温范围-100—700C，检验该表时测得全量程内最大绝对误差为+5C，则该仪表的量程D为，该表的基本误差为，该仪表的精度等级为。4、检测仪表的基本技术指标有哪些5、热电偶的基本定律有6、热电偶冷端温度补偿措施有、、、和。7、常用弹性元件的形状有二、简答题1、热电偶测温原理是什么？2、椭圆齿轮流量计对介质有什么要求？3、热电阻测温有什么特点？为什么热电阻测温采用三线制接法？14、工业上常用的测温热电偶有哪几种？热电偶和仪表之间的接线，为什么要用补偿导线？三、分析计算题1、习题P702-52、习题P702-73、习题P702-11四、综合题第三章控制仪表一、填空题1、过程控制的基本控制有位式控制、P控制、、，在实际的比例控制器中，习惯上使用表示比例控制强弱。2、用户根据控制需要，将程序模块用指令连接起来，就完成了编程，在数字控制系统中，这种利用标准功能模块组成系统的工作称为。SLPC调节器中有路模拟电压输出和路4-20mA电流输出。3、所谓控制规律是指控制器的输出信号与之间的关系。控制器按照信号形式的不同又分为和控制器。4、DDZ-Ⅲ型比例控制器，比例度P与放大倍数Kp的关系；若比例度为60%，当控制器的输出变量全量程（16mA）时，变差变化占仪表全量程的；这种控制器（有/无）余差。5、积分调节器抗积分饱和措施有、和。6、理想PID的传递函数为；实际PID的传递函数为；增量式数字PID控制算法。7、单回路可编程调节器SLPC内的控制模块有：、、。二、简答题1、调节器的正作用与反作用是如何定义？2、比例度的物理意义是什么？3、数字控制系统的“组态”的含义是什么？4、SLPC内的控制模块有三种功能结构，分别是什么？5、理想的PID控制器的传递函数是什么？实际的传递函数是什么？6、PID数字控制算法的位置式算式是什么？增量式算式是什么？增量式与位置式算式比较有什么优点？7、有哪几种改进的PID控制算法？8、什么是控制规律（概念）？基本的控制规律有哪些？三、分析计算题1、下图是DDZ-Ⅲ型PID调节器的输出电路，设电阻R3=R4=10kΩ,R1=R2=4R3，试推导电路输出I0与输入V03的关系。22、某比例积分控制器输入、输出范围均为4-20mA，若将比例度设为100%、积分时间设为2min、稳态时输出调为5mA，某时刻，输入阶跃增加0.2mA，试问经过5min后，输出将由5mA变到多少？四、综合题第四章执行器及安全栅一、填空题1、调节阀的流量特性是指流过阀门的流体的与阀门间的关系。调节阀的流量特性又分为固有流量特性与。2、气动调节阀由和两部分组成。3、在常用的调节阀中，固有流量特性有、和三种。4、构成安全火花防爆系统的二要素是与，其中，是防止危险电能从控制系统信号线进入现场仪表的安全保护器。二、简答题1、什么是调节阀的流量特性？固有流量特性有哪些？2、阀阻比S是如何定义的？在实际应用中S值不低于多少？3、调节阀的气开式与气关式选择原则是什么？4、在实际应用中，若对象的放大倍数随着负荷加大而减小，则应选择什么样的流量特性的调节阀？5、调节阀的流通能力用什么来表示？其如何定义？6、电/气转换器的用途是什么...
