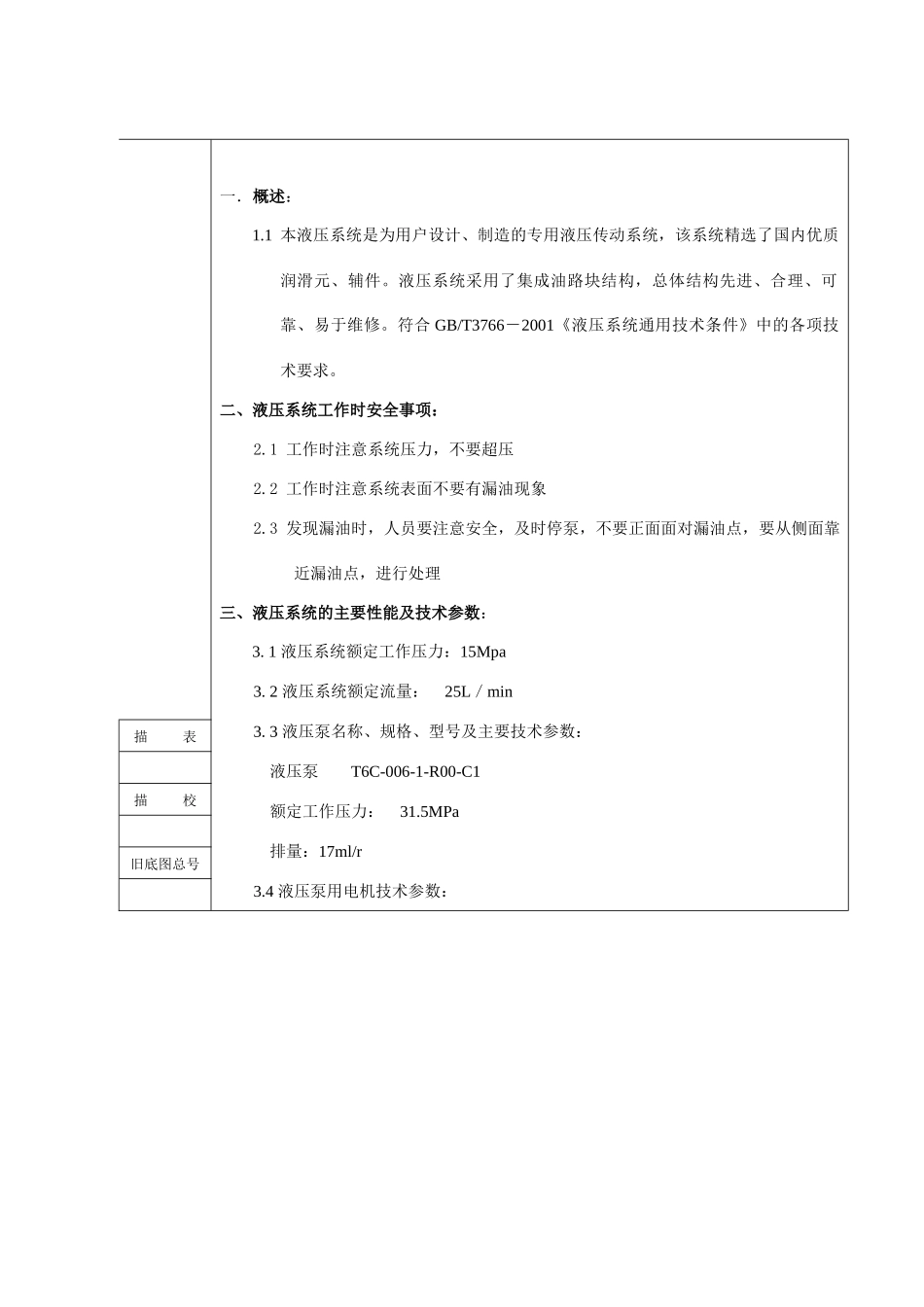

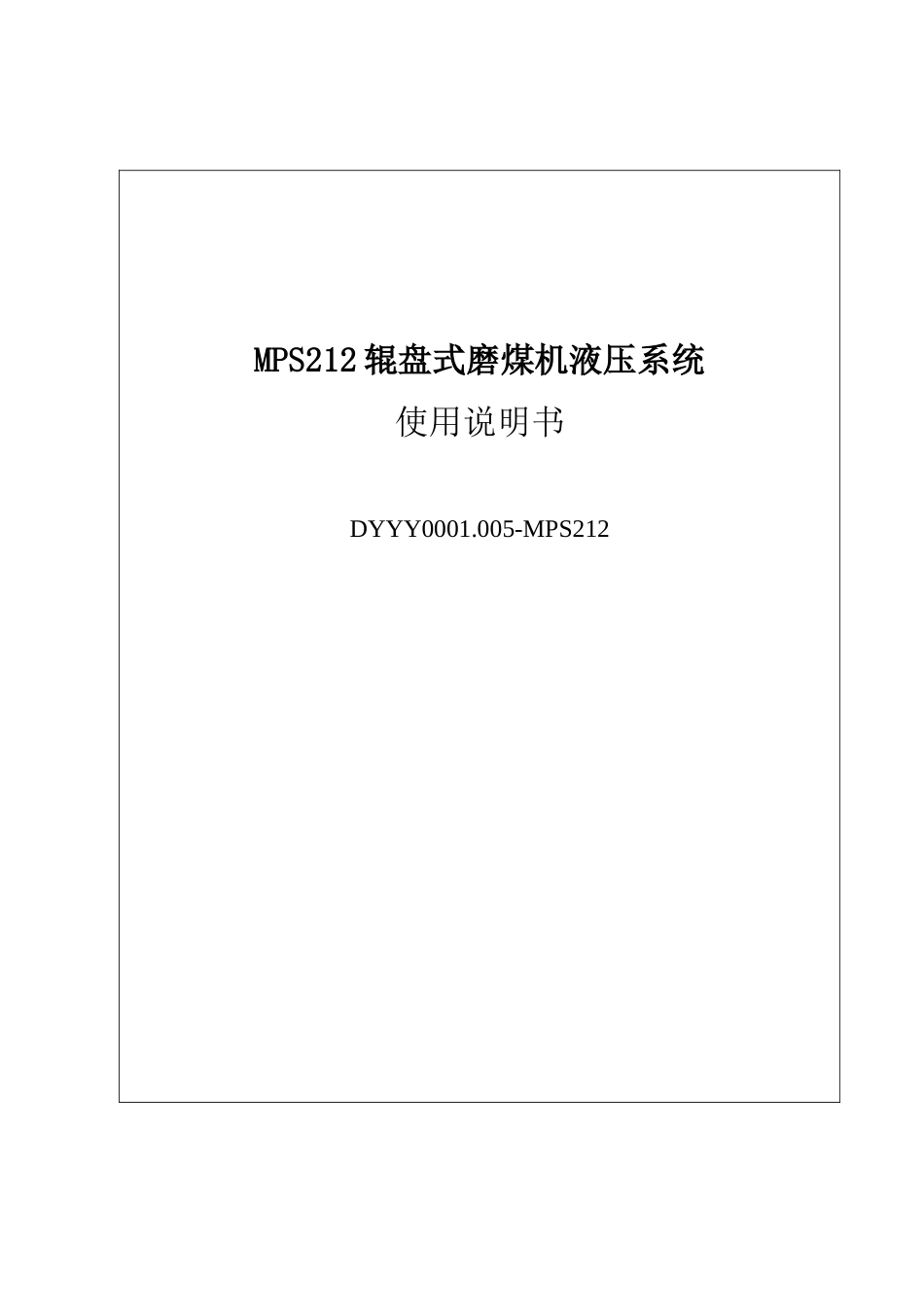

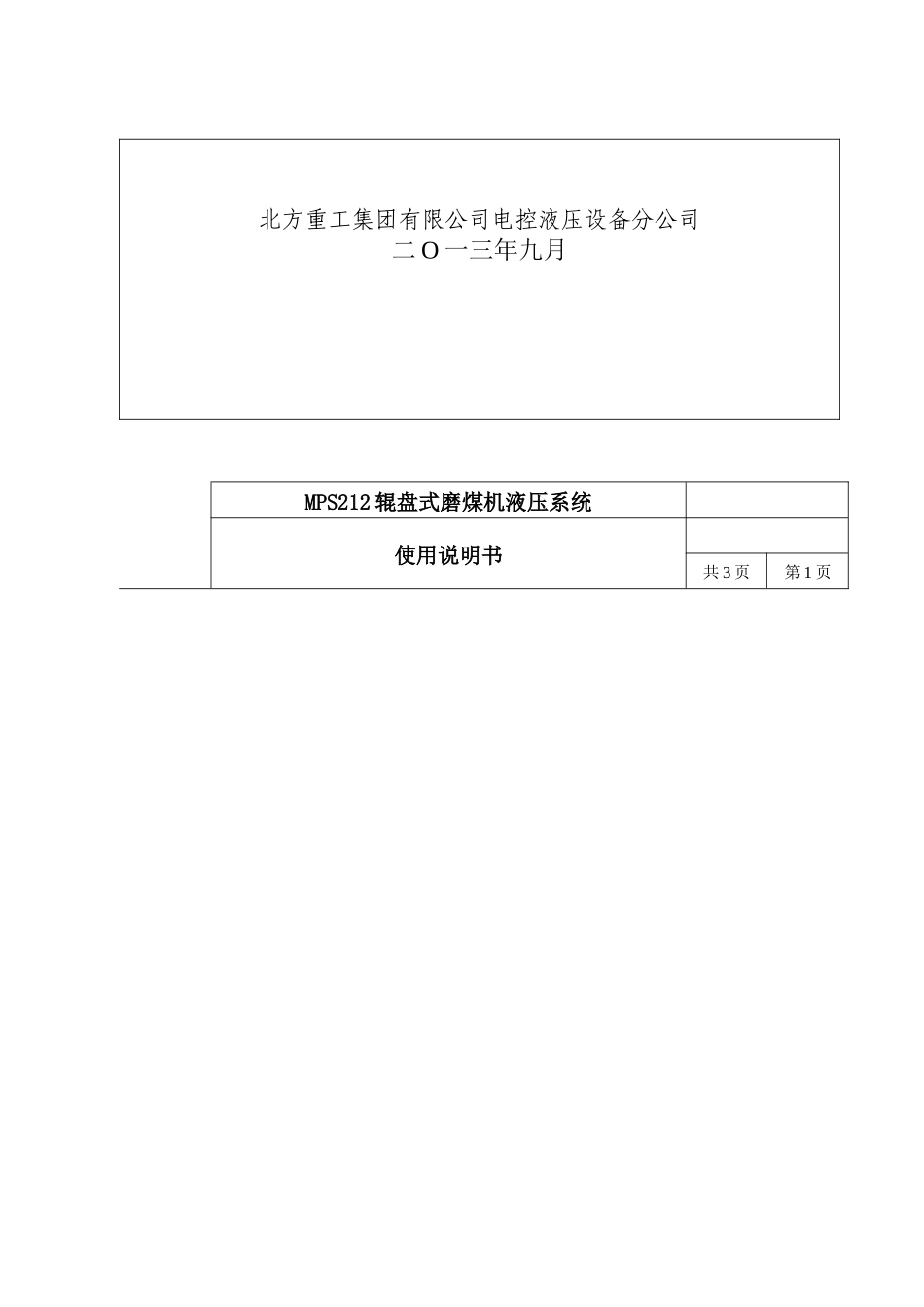

MPS212辊盘式磨煤机液压系统使用说明书DYYY0001.005-MPS212北方重工集团有限公司电控液压设备分公司二O一三年九月MPS212辊盘式磨煤机液压系统使用说明书共3页第1页一．概述：1.1本液压系统是为用户设计、制造的专用液压传动系统，该系统精选了国内优质润滑元、辅件。液压系统采用了集成油路块结构，总体结构先进、合理、可靠、易于维修。符合GB/T3766－2001《液压系统通用技术条件》中的各项技术要求。二、液压系统工作时安全事项：2.1工作时注意系统压力，不要超压2.2工作时注意系统表面不要有漏油现象2.3发现漏油时，人员要注意安全，及时停泵，不要正面面对漏油点，要从侧面靠近漏油点，进行处理三、液压系统的主要性能及技术参数：3.1液压系统额定工作压力：15Mpa3.2液压系统额定流量：25L／min3.3液压泵名称、规格、型号及主要技术参数：液压泵T6C-006-1-R00-C1额定工作压力：31.5MPa排量：17ml/r3.4液压泵用电机技术参数：描表描校旧底图总号电机：Y160M-4B5功率：11KW转速：1470rpm3.5各用电元件电源参数：a.电磁换向阀及用电元件控制电压：DC24VAC220Vb.电机：AC380V、50HZ3.6液压系统使用介质：YB-N46液压油3.7油液正常工作清洁度要求NAS8级（NAS1638标准）底图总号资料来源编制签字校对标准化日期标记处数更改文件号签字日期提出部门审定批准文号批准MPS212辊盘式磨煤机液压系统使用说明书共3页第2页3.8系统油液正常工作温度范围：30°C≤t≤55°四、液压系统安装说明：4.1本液压系统运抵施工现场后应仔细打开包装箱，并按装箱单仔细检查液压系统各部分是否满足合同供货范围，是否符合设计图要求，有无损坏现象，否则应及时与生产厂家联系。4.2本液压系统拆箱后应确保各部分的所有外漏油口堵盖或包扎，在设备安装、配管前不得脱落，免对液压系统造成污染。4.3液压系统运抵安装位置后应根据设计图将其在基础上固定牢固，不得松动，以免影响其使用性能。4.4各部分就位后，请按如下要求配管：a.工作腔推荐使用10号、15号冷拔无缝管，其化学成分及力学性能满足GB/T699-1999《优质碳素结构钢钢号和一般技术条件》的规定。b.管道的酸洗、冲洗、吹干等按《YBJ207-85》执行。4.5液压系统安装配管完毕后，请按液压系统电气接线图或液压系设计图上用电元件、附件的编号进行正确的电气接线。五、液压系统调式说明：5.1液压系统安装完毕后，首先根据液压系统的原理图、各部分施工设计图、电气控制设计图等检查液压系统各部分安装是否正确无误，管道连接是否正确无误，电气接线是否正确无误，否则应及时处理。5.2以上工作完成后，请按以下步骤进行本系统调式工作，参阅液压系统原理图5.3用过滤精度10um的滤油车通过油箱空气滤清器加入液压油到液位计指示范围上限。5.4旋松节流阀、减压阀手轮，旋松泵压力调整螺钉。5.5点动电机，观察其转向是否为右旋，否则重新调整线路。5.6启动油泵，让泵空转2～3分钟，若无其它异常声响，缓慢旋紧调压手轮，同时观描表描校旧底图总号底图总号签字察压力表，当系统压力达到原理图要求时，将备帽锁紧，保持系统压力稳定。5.7以上工作完成后，检查液压系统各管道连接处、阀安装面、集成块安装面等部位有无漏油现象，检查所有紧固螺钉有无松动现象，若有异常应及时处理。至此，液压系统方可投入运行。六、液压系统的操作与使用：6.1使用前应检查系统中各类元、辅件的调节手轮是否在正确位置，油箱液面是否在液日期MPS212辊盘式磨煤机液压系统使用说明书共3页第3页6.3本液压系统在运行过程中应对油液更换情况、元、辅件更换情况，故障处理情况做出详细记录，以便于以后的维修、保养及故障分析。七、维护与维修7.1本液压系统调式完后更换新润滑油，初次使用半年后应更换一次液压油，以后每隔一年更换一次，以保证系统的正常运行。7.2本液压系统在运行过程中，应随时检查滤油器阻塞情况并及时清洗或更换。7.3本液压系统平时应常备易损件、辅件备件，以便及时处理故障。八、常见故障及其排除方法：详见附表九、辅件及易损件：系统中所用元件、辅件及其易损件、密封件详见系统设计图及元件、辅件的产品使用说明书。十、提供资料：10.1液压系统原理图图号：DYYY0001.005-MPS212-00010.2液压系统装配图图号：DYYY0001.005-MPS212-100描表描校旧底图总号底图总号签字日期
