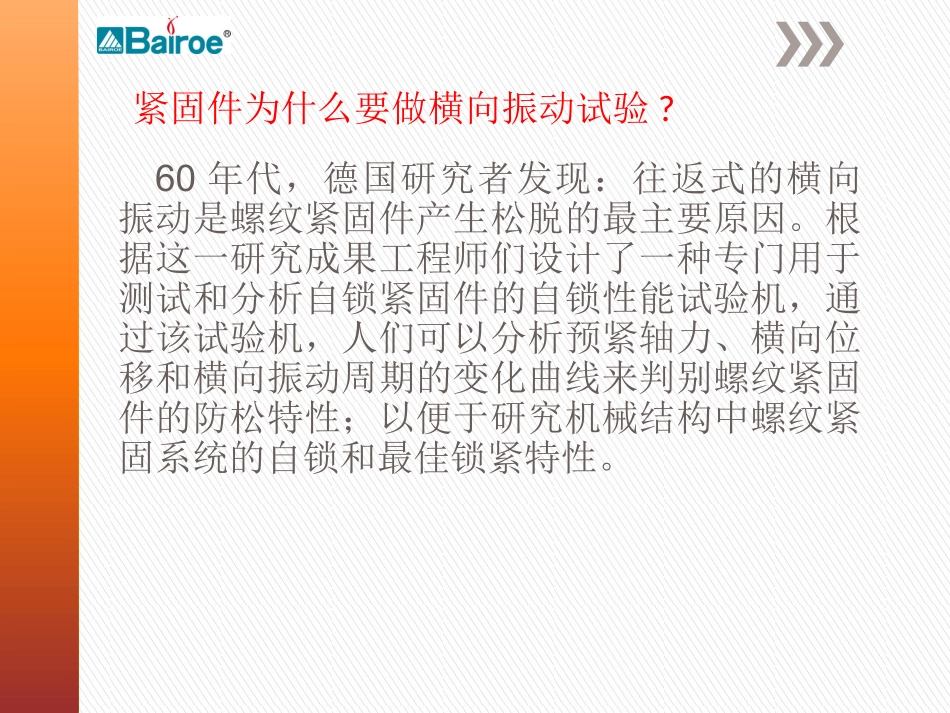

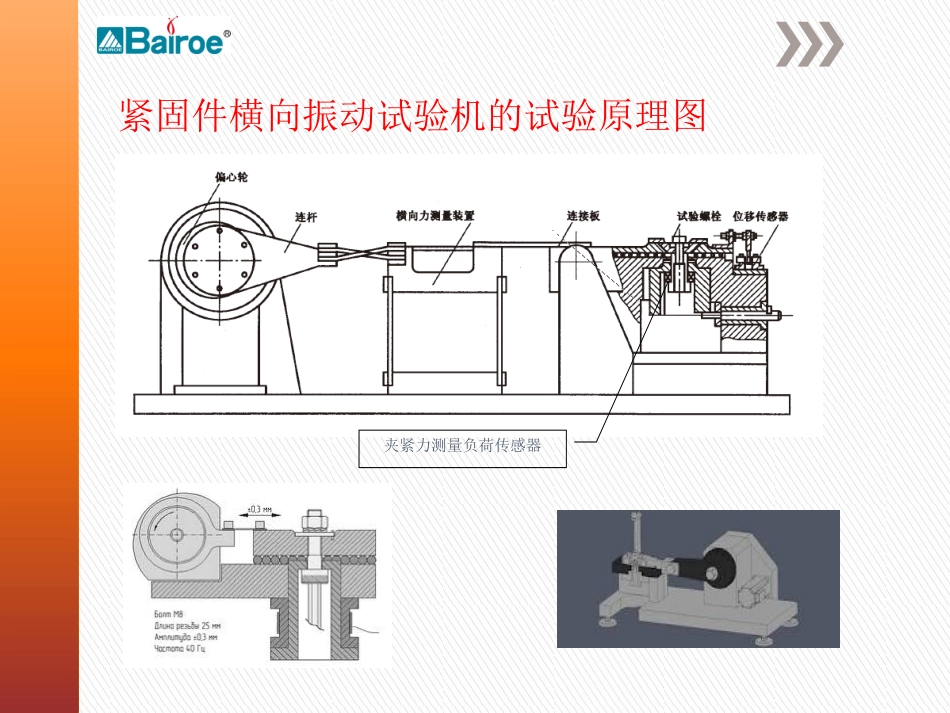

紧固件横向振动试验机Junkervibrationtestmachine试验机知识讲座系列之八上海百若试验仪器有限公司60年代,德国研究者发现:往返式的横向振动是螺纹紧固件产生松脱的最主要原因。根据这一研究成果工程师们设计了一种专门用于测试和分析自锁紧固件的自锁性能试验机,通过该试验机,人们可以分析预紧轴力、横向位移和横向振动周期的变化曲线来判别螺纹紧固件的防松特性;以便于研究机械结构中螺纹紧固系统的自锁和最佳锁紧特性。紧固件为什么要做横向振动试验?紧固件横向振动试验机的试验原理图夹紧力测量负荷传感器紧固件横向振动试验机的组成该试验机主机由主机架、滑轨支架、驱动电机、偏心量调节装置、曲柄连杆机构、横向力测量传感器、滑动平台、轴向力测量传感器、对应各螺纹规格的螺栓测试用夹具和螺母测试用夹具、变频控制器、电器拖动系统和控制测量软件等部分组成。紧固件横向振动试验机的测试数据轴向预紧力横向力横向位移振动周期紧固件横向振动试验机的执行标准GB/T10431-2008紧固件横向振动试验方法DIN65151Aerospaceseries-Dynamictestingofthelockingcharacteristicsoffastenersundertransverseloadingconditions(vibrationtest)紧固件横向振动试验机的典型试验曲线典型的紧固件横向振动试验机上海百若试验仪器有限公司FPL-600紧固件横向振动试验机的技术指标型号FPL-600主机结构形式立式测量范围M16-M30横向位移0-±2mm最大轴向预紧力600kN最大横向力100kN试验力测量范围1%~100%F.S.试验力示值准确度±1%力分辨率±500000码,全程分辨率不变振动频率3-15Hz位移分辨率0.001mm主机尺寸高x长x深:1400mm×1400mm×600mm(参考)电源30kW/AC380V±10%/50Hz主机重量约1500kgTheEnd上海百若试验仪器有限公司
