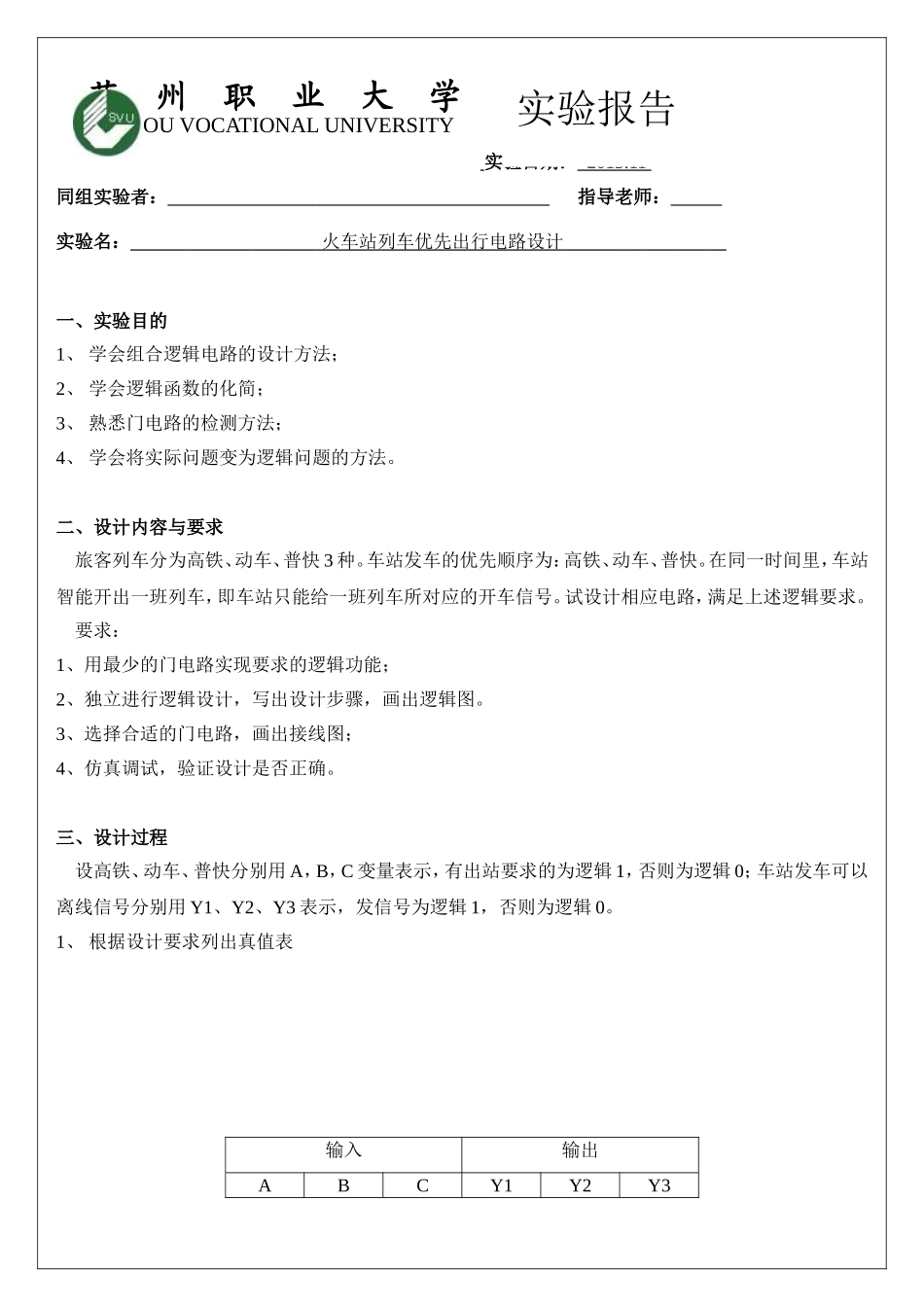

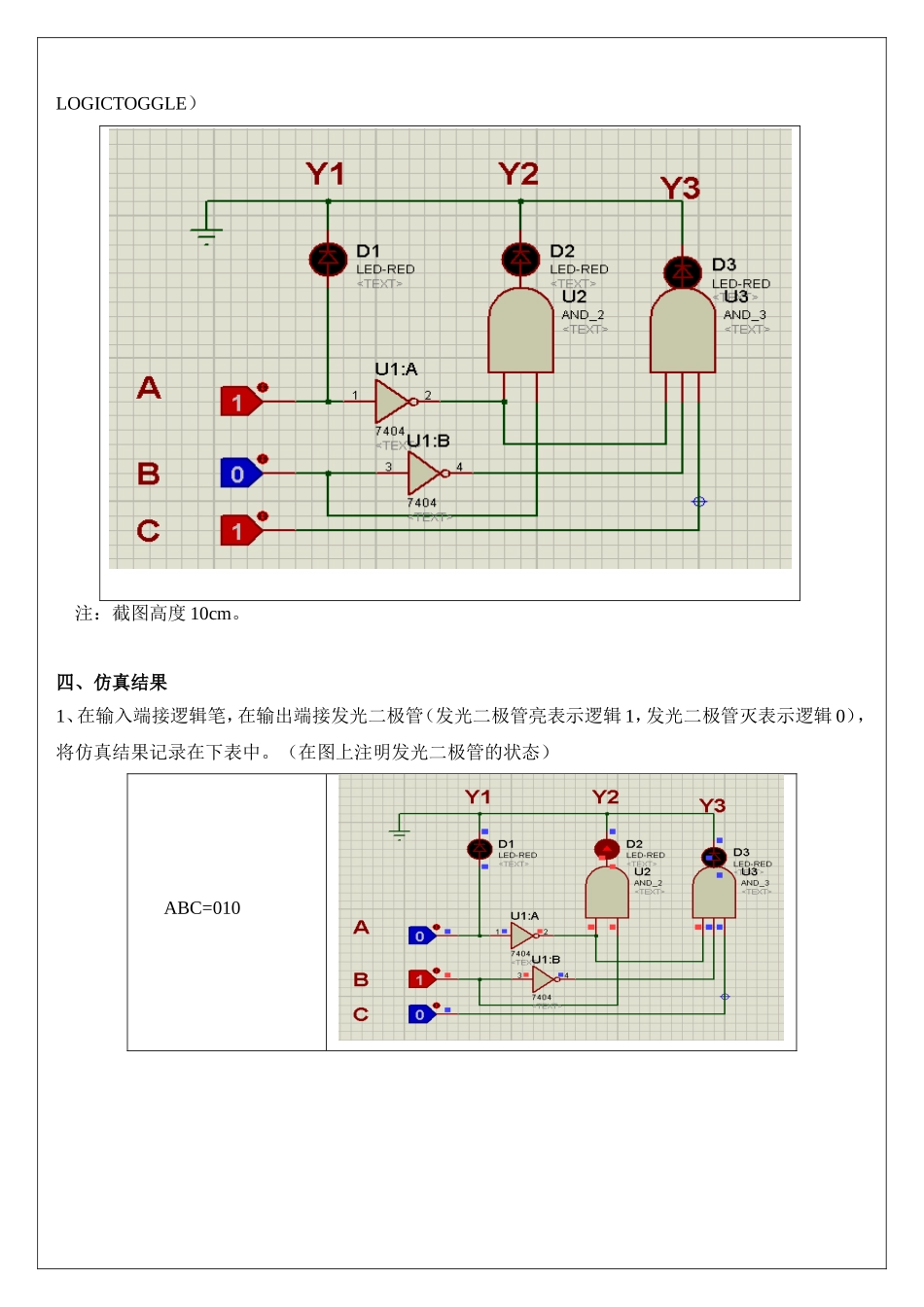

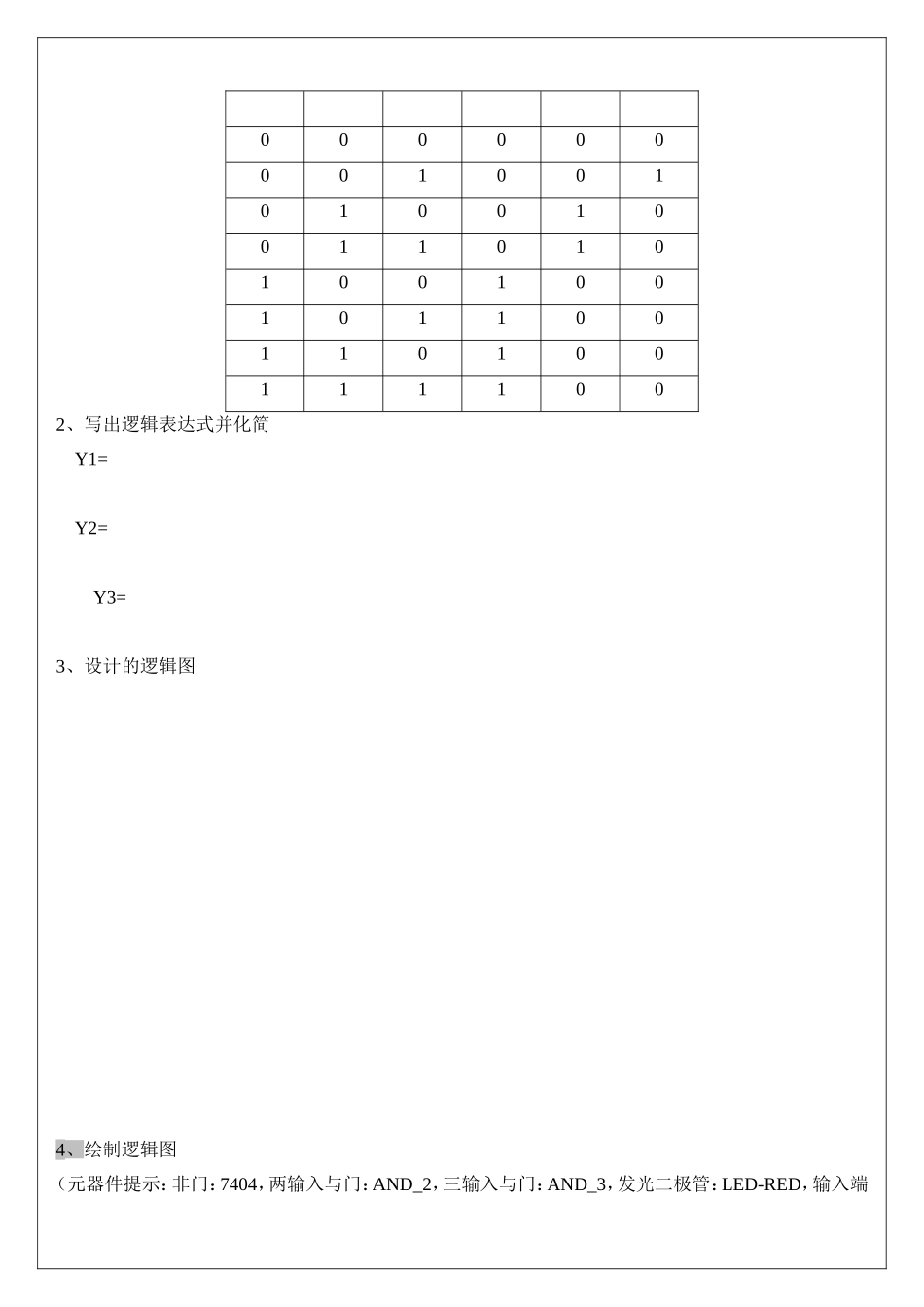

实验室：禹-225班级：姓名：学号：实验日期：2013.11同组实验者：指导老师：实验名：火车站列车优先出行电路设计一、实验目的1、学会组合逻辑电路的设计方法；2、学会逻辑函数的化简；3、熟悉门电路的检测方法；4、学会将实际问题变为逻辑问题的方法。二、设计内容与要求旅客列车分为高铁、动车、普快3种。车站发车的优先顺序为：高铁、动车、普快。在同一时间里，车站智能开出一班列车，即车站只能给一班列车所对应的开车信号。试设计相应电路，满足上述逻辑要求。要求：1、用最少的门电路实现要求的逻辑功能；2、独立进行逻辑设计，写出设计步骤，画出逻辑图。3、选择合适的门电路，画出接线图；4、仿真调试，验证设计是否正确。三、设计过程设高铁、动车、普快分别用A，B，C变量表示，有出站要求的为逻辑1，否则为逻辑0；车站发车可以离线信号分别用Y1、Y2、Y3表示，发信号为逻辑1，否则为逻辑0。1、根据设计要求列出真值表输入输出ABCY1Y2Y3苏州职业大学SUZHOUVOCATIONALUNIVERSITY实验报告0000000010010100100110101001001011001101001111002、写出逻辑表达式并化简Y1=Y2=Y3=3、设计的逻辑图4、绘制逻辑图（元器件提示：非门：7404，两输入与门：AND_2，三输入与门：AND_3，发光二极管：LED-RED，输入端LOGICTOGGLE）注：截图高度10cm。四、仿真结果1、在输入端接逻辑笔，在输出端接发光二极管（发光二极管亮表示逻辑1，发光二极管灭表示逻辑0），将仿真结果记录在下表中。（在图上注明发光二极管的状态）ABC=010ABC=000ABC=100ABC=001注：截图高度6cm。
