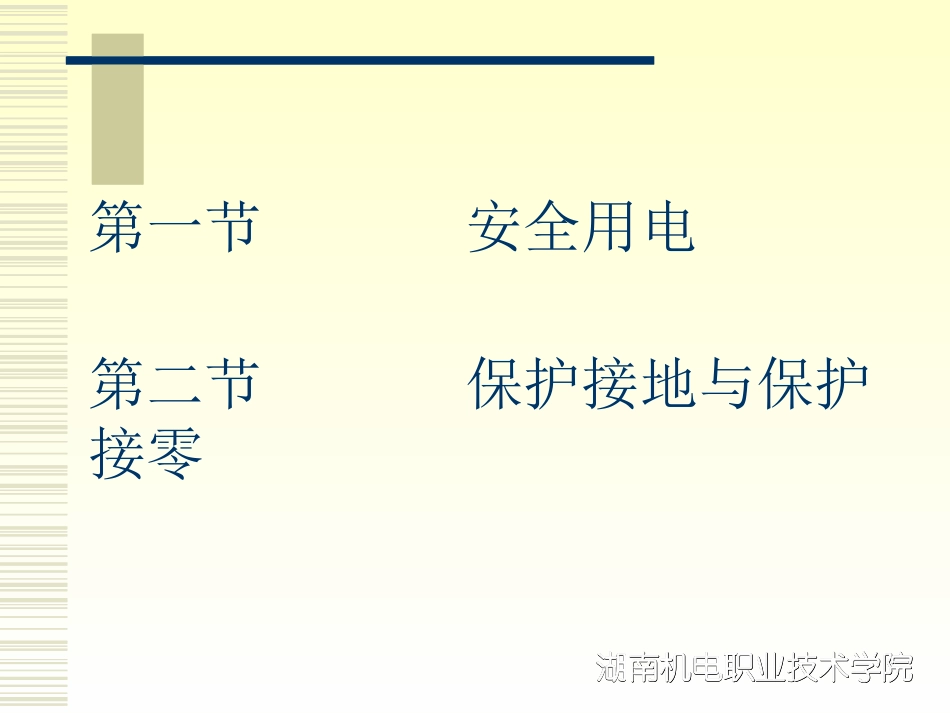

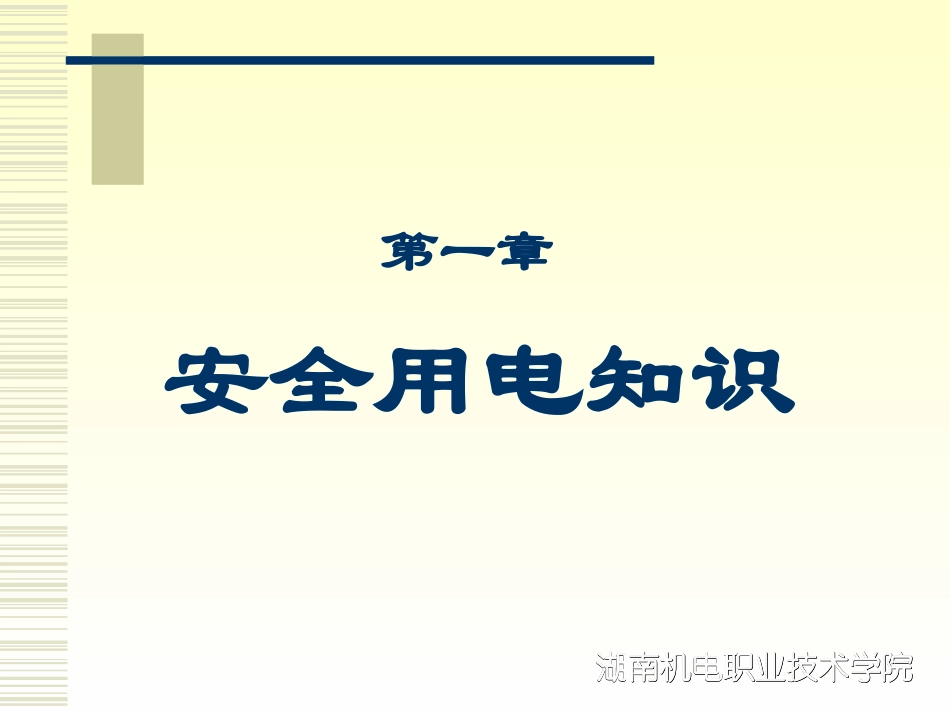

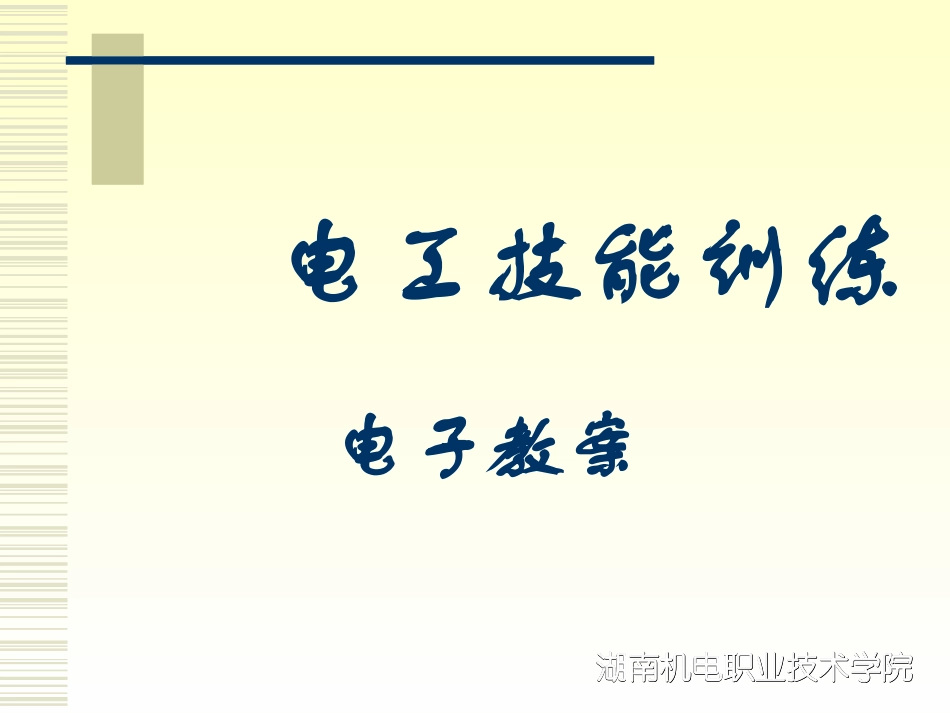

湖南机电职业技术学院湖南机电职业技术学院湖南机电职业技术学院湖南机电职业技术学院电工技能训练电子教案湖南机电职业技术学院湖南机电职业技术学院湖南机电职业技术学院湖南机电职业技术学院安全用电知识第一章湖南机电职业技术学院湖南机电职业技术学院湖南机电职业技术学院湖南机电职业技术学院第一节安全用电第二节保护接地与保护接零湖南机电职业技术学院湖南机电职业技术学院湖南机电职业技术学院湖南机电职业技术学院授课日期班级授课时数2实训项目：电工安全知识实训目的：使学生掌握安全用电知识训练关键：安全训练方法：现场操作教学设备：多媒体用参考书：《电工技能训练》(杨利军主编)、《维修电工》（李显全等编著）技术要点：１、安全电压２、保护接地课后小结：湖南机电职业技术学院湖南机电职业技术学院湖南机电职业技术学院湖南机电职业技术学院第一节安全用电在用电过程中，必须特别注意电气安全，如果稍有麻痹或疏忽，就可能造成严重的人身触电事故，或者引起火灾或爆炸，给国家和人民带来极大的损失。一、安全电压交流工频安全电压的上限值，在任何情况下，两导体间或任一导体与地之间都不得超过50V。我国的安全电压的额定值为42、36、24、12、6V。如手提照明灯、危险环境的携带式电动工具，应采用36V安全电压，金属容器内、隧道内、矿井内等工作场合。二、安全距离为了保证电气工作人员在电气设备运行操作、维护检修时不致误碰带电体，规定了工作人员离带电体的安全距离；为了保证电气设备在正常运行时不会出现击穿短路事故，规定了带电体离附近接地物体和不同相带电体之间的最小距离。安全距离主要有以下几方面：湖南机电职业技术学院湖南机电职业技术学院湖南机电职业技术学院湖南机电职业技术学院1．设备带电部分到接地部分和设备不同相部分之间的距离2．设备带电部分到各种遮栏间的安全距离3．无遮栏裸导体到地面间的安全距离4．电气工作人员在设备维修时与设备带电部分间的安全距离。表1-1各种不同电压等级的安全电压设备额定电压/KV1~36103560110①220①330①500①带电部分屋内75100125300550850180026003800到接地部分/mm不同相带电部分之间屋外200200200400650900180026003800屋内75100125300550900———屋外2002002004006501000200028004200湖南机电职业技术学院湖南机电职业技术学院湖南机电职业技术学院湖南机电职业技术学院设备额定电压/KV1~36103560110①220①330①500①带电部分到遮栏/mm屋内825850875105013001600———屋外950950950115013501650255033504500带电部分到网状遮栏/mm屋内175200225400650950———屋外3003003005007001000190027005000带电部分到板状遮栏/mm屋内105130155330580880———①中性点直接接地系统。表1-2设备带电部分到各种遮栏间的安全距离湖南机电职业技术学院湖南机电职业技术学院湖南机电职业技术学院湖南机电职业技术学院三、电流对人体危害程度的主要因素电流对人体伤害的严重程度与通过人体电流的大小、频率、持续时间、通过人体的路径及人体电阻的大小等多种因素有关。1．电流大小通过人体的电流越大，人体的生理反应就越明显，感应越强烈,引起心室颤动所需的时间越短，致命的危险越大。对于工频交流电，按照通过人体电流的大小和人体所呈现的不同状态，电流大致分为下列三种。（1）感觉电流是指引起人体感觉的最小电流。实验表明，成年男性的平均感觉电流约为1.1mA，成年女性为0.7mA。感觉电流不会对人体造成伤害，但电流增大时，人体反应边的强烈，可能造成坠落等间接事故。（2）摆脱电流是指人体触电后能自主摆脱电源的最大电流。实验表明，成年男性的平均摆脱电流约为16mA，成年女性的约为10mA。（3）致命电流是指在较短的时间内危及生命的最小电流。实验表明，当通过人体的电流达到50mA以上时，心脏会停止跳动，可能导致死亡。湖南机电职业技术学院湖南机电职业技术学院湖南机电职业技术学院湖南机电职业技术学院2．电流频率一般认为40~60Hz的交流电对人体最危险。随着频率的增高，危险性将降低。高频电流不仅不伤害人体，还能治病。3．通电时间通电时间越长，电流使人体发热和人体组织的电解液成...
