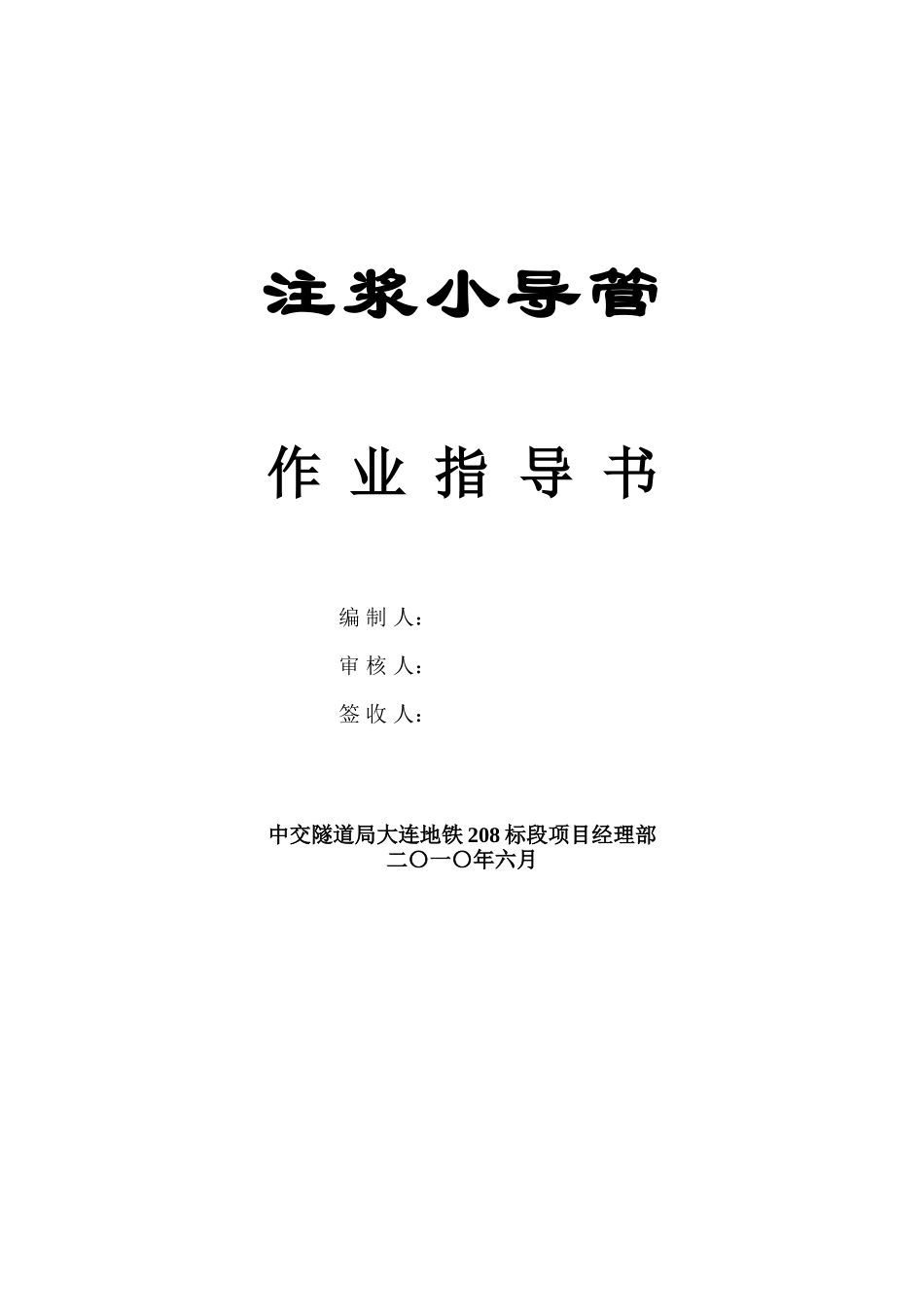

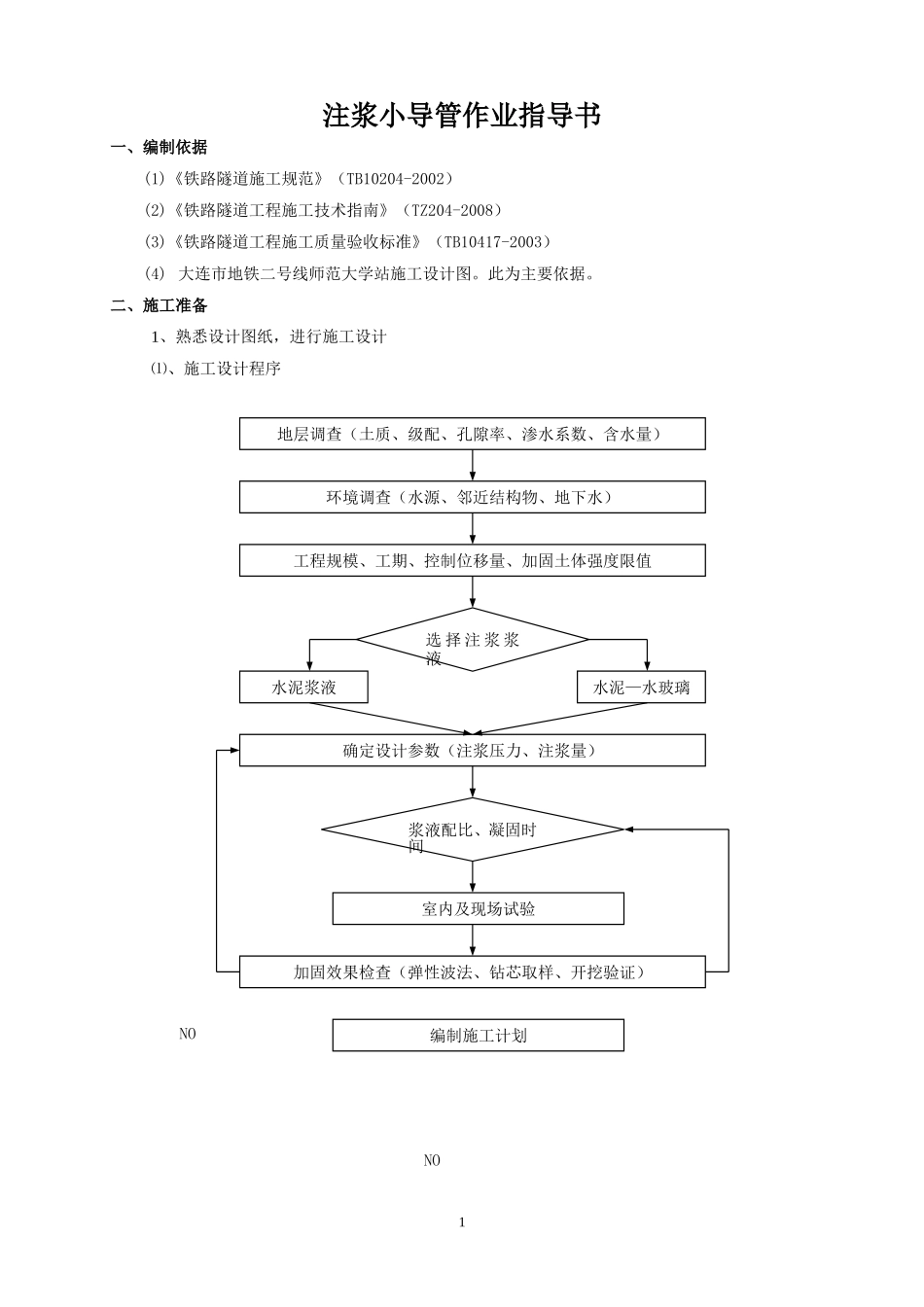

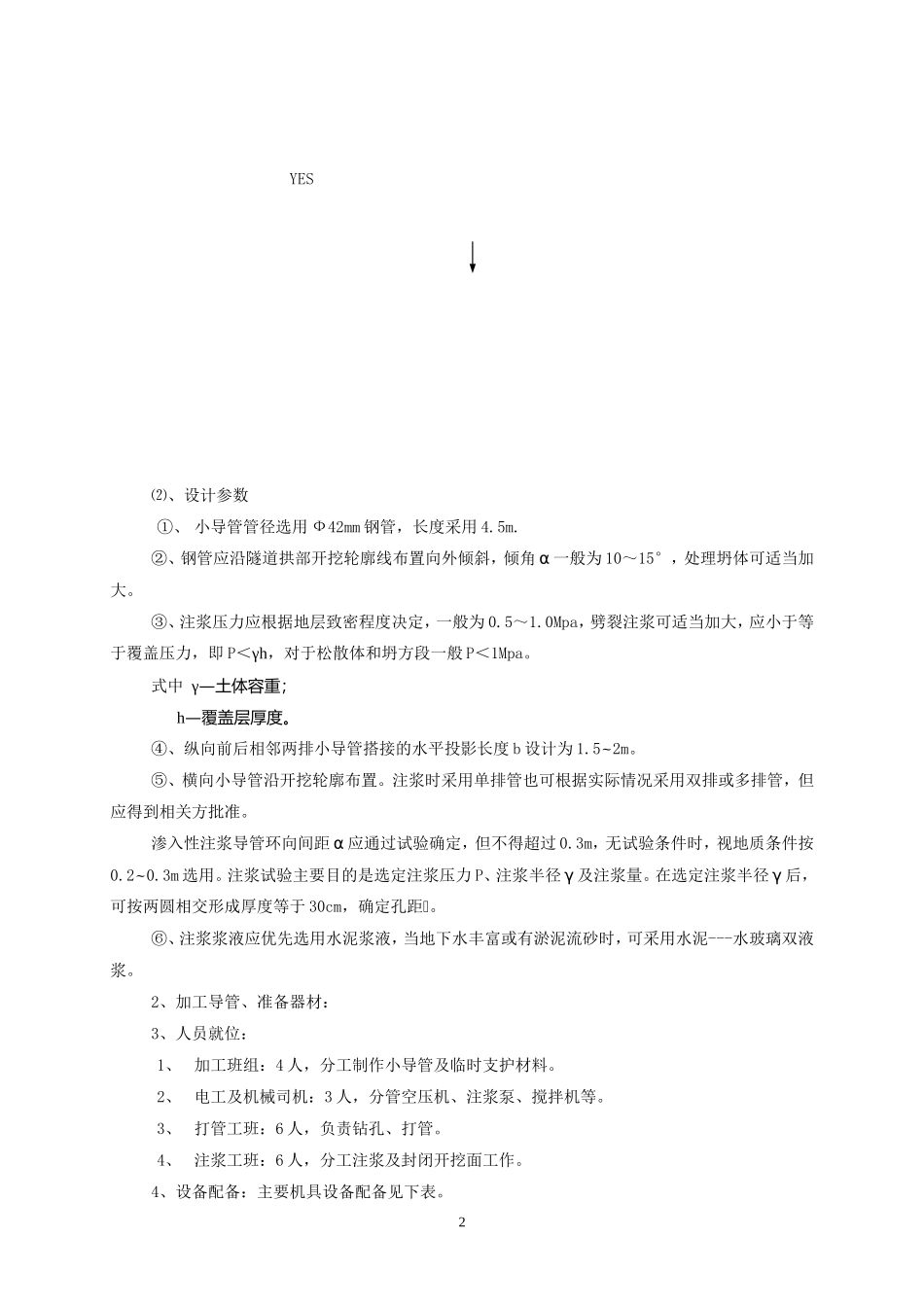

注浆小导管作业指导书编制人：审核人：签收人：中交隧道局大连地铁208标段项目经理部二〇一〇年六月注浆小导管作业指导书一、编制依据(1)《铁路隧道施工规范》（TB10204-2002）(2)《铁路隧道工程施工技术指南》（TZ204-2008）(3)《铁路隧道工程施工质量验收标准》（TB10417-2003）(4)大连市地铁二号线师范大学站施工设计图。此为主要依据。二、施工准备1、熟悉设计图纸，进行施工设计⑴、施工设计程序NONO地层调查（土质、级配、孔隙率、渗水系数、含水量）环境调查（水源、邻近结构物、地下水）工程规模、工期、控制位移量、加固土体强度限值选择注浆浆液水泥浆液水泥—水玻璃确定设计参数（注浆压力、注浆量）浆液配比、凝固时间室内及现场试验加固效果检查（弹性波法、钻芯取样、开挖验证）编制施工计划1YES⑵、设计参数①、小导管管径选用Ф42mm钢管，长度采用4.5m.②、钢管应沿隧道拱部开挖轮廓线布置向外倾斜，倾角α一般为10～15°，处理坍体可适当加大。③、注浆压力应根据地层致密程度决定，一般为0.5～1.0Mpa，劈裂注浆可适当加大，应小于等于覆盖压力，即P＜γh，对于松散体和坍方段一般P＜1Mpa。式中γ—土体容重；h—覆盖层厚度。④、纵向前后相邻两排小导管搭接的水平投影长度b设计为1.5~2m。⑤、横向小导管沿开挖轮廓布置。注浆时采用单排管也可根据实际情况采用双排或多排管，但应得到相关方批准。渗入性注浆导管环向间距α应通过试验确定，但不得超过0.3m，无试验条件时，视地质条件按0.2~0.3m选用。注浆试验主要目的是选定注浆压力P、注浆半径γ及注浆量。在选定注浆半径γ后，可按两圆相交形成厚度等于30cm，确定孔距。⑥、注浆浆液应优先选用水泥浆液，当地下水丰富或有淤泥流砂时，可采用水泥---水玻璃双液浆。2、加工导管、准备器材：3、人员就位：1、加工班组：4人，分工制作小导管及临时支护材料。2、电工及机械司机：3人，分管空压机、注浆泵、搅拌机等。3、打管工班：6人，负责钻孔、打管。4、注浆工班：6人，分工注浆及封闭开挖面工作。4、设备配备：主要机具设备配备见下表。2小导管注浆施工的主要机具设备一览表序号机具名称规格单位用途数量备注1风枪台钻孔打管22铁锤把打管13吹风管Ф20钢管根吹孔14注浆泵单液浆用UB-3双液浆用2TZG-60/50台注浆用25拌合机台拌水泥浆26混合器个1双液时用，自制7注浆嘴个注浆用18浆液桶个盛放浆液29波美表个测浆液浓度310量杯个试验211水桶个312胶管高压管M注浆用13木尺按浆液桶大小制把计测注浆量三、施工工艺（一）、作业工艺流程超前小导管作业工艺流程：工艺流程图1、使用部位：师马区间。2、小导管加工：采用Φ42热轧钢管，注浆扩散孔径8mm，孔间距按15×15cm，梅花状布置，前端备料钻孔顶入拌浆准备安设小导管连接注浆管路注浆结束机具检修加工小导管记录分析封闭工作面3加工成锥形，尾部止浆段不小于30cm。（二）、钻孔、打小导管1、测量放样，在设计孔位点上标记。2、用手持风钻钻孔后，将小导管沿孔打入，如地层松软也可用游锤或手持风钻直接将小导管打入。3、钻孔：超前小导管孔用SF电钻或YT-28风钻钻孔，由测量人员测放出钻孔位置后方可施工。4、布管：⑴、超前小导管选用Ф42焊钢管加工而成，顶部加工成锥形，尾端焊一圈φ8钢筋加强，Ф42长度为4.5m。具体见小导管加工示意图。⑵、超前小导管在拱部范围内设置，Ф42环向间距按设计图纸要求分别为50cm外插角不小于10°，不大于15°。⑶、超前小导管应从格栅钢架腹部空间穿过，插入已钻好的孔中，尾端与钢架焊接，连为一体。5、封面：注浆前应喷射5～8cm厚混凝土封闭工作面，以防漏浆。（三）、注浆1、单液注浆注浆前先喷混凝土封闭掌子面以防漏浆，对于强行打入的钢管应先冲清管内积物，然后再注浆。注浆顺序由下向上进行，浆液可用拌合机搅拌。注浆配合比有实验室给出。渗入性注浆按试验所确定的压力及注浆量施工，无试验条件时按注浆半径20cm，由大向小调整，选定压力及注浆量。劈裂、压密注浆按有效固结厚度大于40cm，在施工中由大到小，逐步选取最佳注浆压力及注浆量。注浆宜选用压力在4.0Mpa以上的高压注浆泵。当采用额定注浆压力为1.5Mpa的UB-3型...
